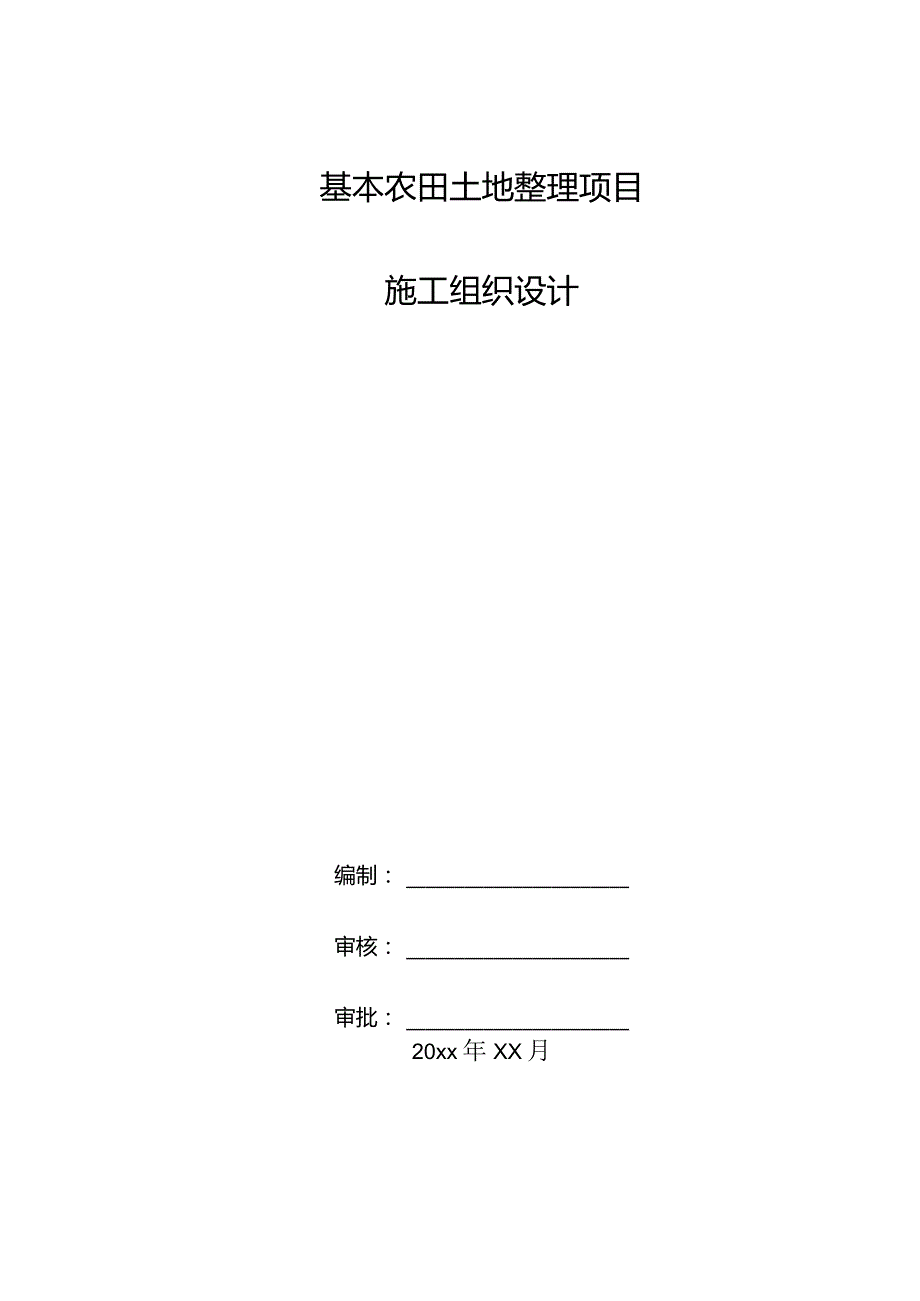

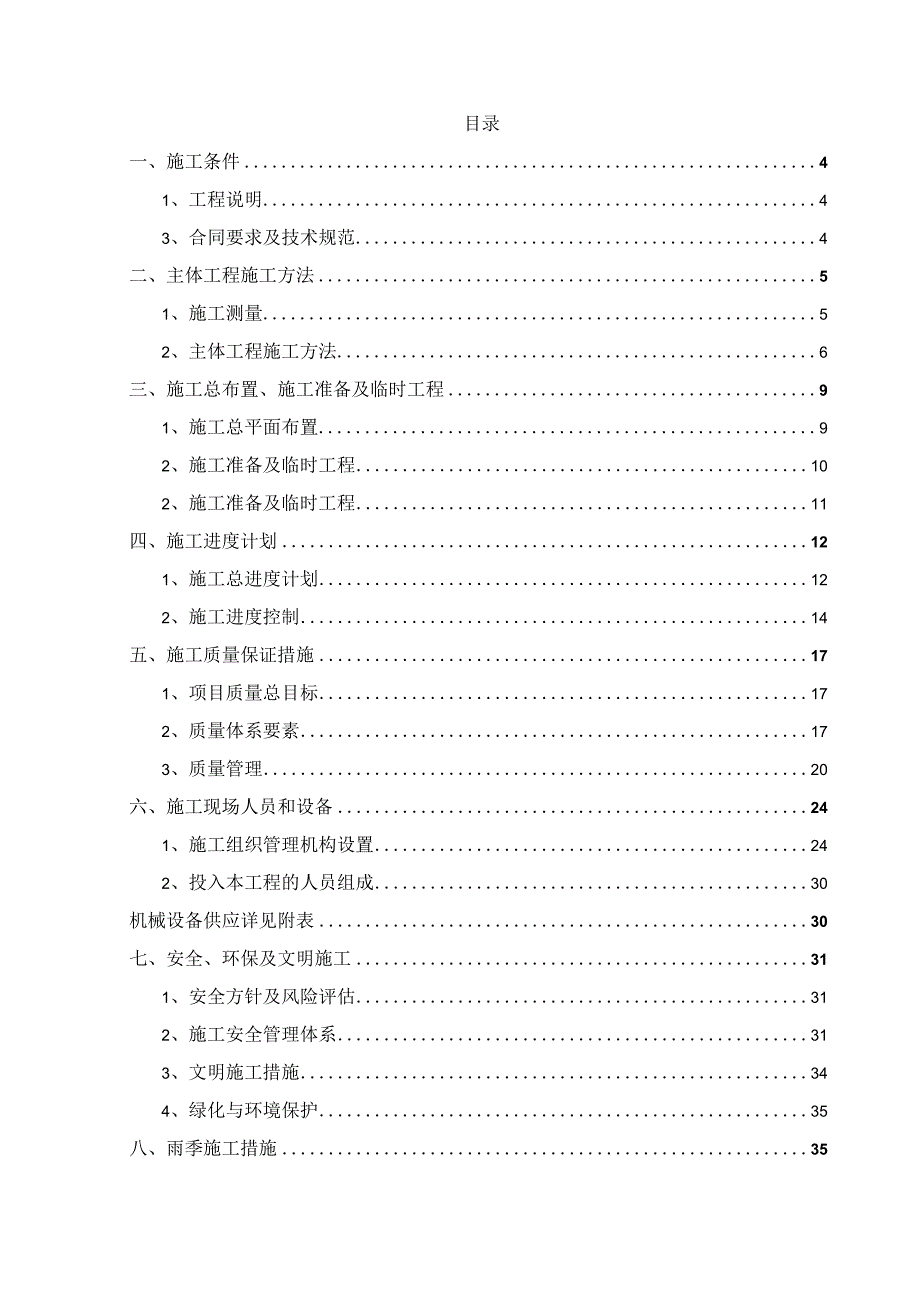

1、基本农田土地整理项目施工组织设计编制：审核：审批：20xx年XX月目录一、施工条件41、工程说明43、合同要求及技术规范4二、主体工程施工方法51、施工测量52、主体工程施工方法6三、施工总布置、施工准备及临时工程91、施工总平面布置92、施工准备及临时工程102、施工准备及临时工程11四、施工进度计划121、施工总进度计划122、施工进度控制14五、施工质量保证措施171、项目质量总目标172、质量体系要素173、质量管理20六、施工现场人员和设备241、施工组织管理机构设置242、投入本工程的人员组成30机械设备供应详见附表30七、安全、环保及文明施工311、安全方针及风险评估312、施工

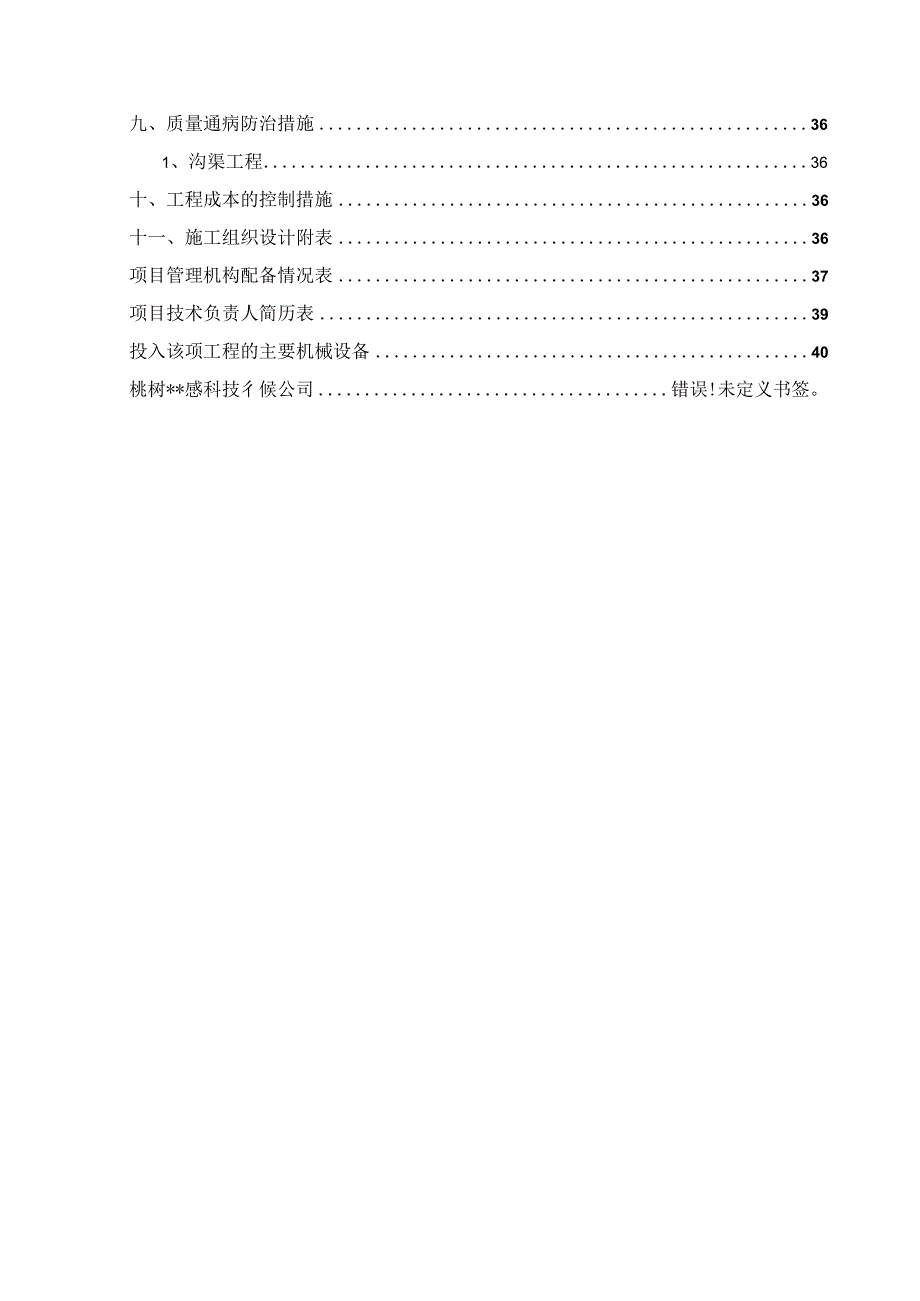

2、安全管理体系313、文明施工措施344、绿化与环境保护35八、雨季施工措施35九、质量通病防治措施361、沟渠工程36十、工程成本的控制措施36十一、施工组织设计附表36项目管理机构配备情况表37项目技术负责人简历表39投入该项工程的主要机械设备40桃树*感科技彳候公司错误!未定义书签。一、施工条件1、工程说明1.1工程概况XXX省XX县XX乡XX基本农田土地整理项目（二期）工程（XX标段）编号为：XX,该项目工程包括：农田水利工程。（1）农田水利工程：渠道工程：农渠：农渠2衬砌工程；工期要求：计划开工日期：XX年4月24日，计划竣工日期：XX年10月30日，总工期：189日历天。2.1 交通
3、环境项目区内有通乡公路,村屯之间有公路和乡道相通,公路运输较为方便。所以交通条件十分便利。2.2 水电条件项目区有充足的水电供应。项目区距XX乡较近，所以电力供应有保障。用电需要可以完全达到满足。2.3 材料供应本工程所需的原材料均可在当地市场购买，碎石从石场购买，砂从砂场购买，临时设施和采用的各种施工技术措施用料均可由当地就近购买，所有材料及生活物资都能通过汽车运至工地，交通运输便利。2.4 劳动力供应我公司是房屋建筑工程施工总承包贰级企业，各专业技术和管理人员齐备，本段管理人员全部采用公司的员工，其余普通工在劳务市场招聘，由工地项目部统一管理。3、合同要求及技术规范3.1质量要求根据招标文
4、件技术条款的规定，本标段质量目标为合格工程。3.2工期要求本工程计划工期189日历天。开工日期XX年4月24日；竣工日期XX年10月30日。3.3主要施工工程项目(1)农田水利工程：农渠：农渠2衬砌工程15020米；3.4主要施工规范(1)水利水电工程施工测量规范(SL5293)(2)水利水电工程施工组织设计规范(SDJ338-89)(3)水工税施工规范(SDJ207-82)(4)水利基本建设工程验收规程(试行)(SD184-96)(5)土地开发整理标准(TD/T1011-1013-2000)；(6)灌溉排水工程施工规范(GB50288-99)；(7)灌溉排水沟系施工规范(SDJ127-84)
5、；(8)公路工程技术标准(JTJOOl)(9)水利基本建设工程验收规程(试行)(SD184-96)(10)水利水电工程施工质量评定规程(试行)(SL/176-1996)(11)水利水电基本建设工程单元质量等级评定标准二、主体工程施工方法1、施工测量(1)在开工前，应按设计单位书面提供的测量基准点，三角网点以及因施工需要自己增设的控制点，进行工程施工测量放样工作。重新绘制平面控制网。（2）在施工过程中，应认真维护管理三角网点，测量基准点以及自己测定和设置的控制点。（3）在测的所有控制点，水准点都必须达到国家测量规范的要求。（4）平台控制网的布设，以路轴线为母线向外辐射，增设的水准点，符合精度后，
6、再增设水准基建。2、主体工程施工方法依施工方法及时间的不同，本标段工程划分如下几部分：农田水利、田间道路等工程。2.1.1沟道与渠道工程施工前，首先进行放线，确定渠沟走向和建筑物位置，对渠沟预期的占地范围进行划定，包括渠沟底坡脚线和开挖线，对控制高程点进行预设和检查。渠道测量放线，一般分纵向放线和横向放线。纵向放线的任务是确定渠沟中心线的平面位置和设置高程控制点。横向放线的任务是确定渠沟横断面的空间位置，找出挖填起点，并钉置边桩。（1）人力施工渠沟土方1）、土方开挖要点人工开挖渠沟，一般采用台阶式分层开挖，层高0.52.0m,开挖程序是先挖台阶后削坡。为避免超挖，初挖断面应略小于设计断面，经校
7、核无误后，再行修整（洗坡）尤其是衬砌渠道，边坡超挖，十分不利。渠底开挖要正确。控制渠底高程的简单办法是“三棍法”，即用三根长度相等的棍，将其中两根分别放在两个中心桩处渠底的设计高程上，然后在两桩间的中线上移动第三根棍；用眼瞄棍顶，如棍顶超过祖母，说明渠底挖深不足；棍顶低于视线，说明渠底挖得太多；棍顶正落在视线上，说明渠底挖得恰好。2）、土方填筑要点土方填筑应进行土料选择，然后是填土压。压实方法有：碾压、夯实、振动压实及利用运土工具压实等。人工土方填筑应注意以下内容：土料好。应按照先内后外、先近后远的原则，结合填筑部位统一考虑取土区，做到低土低用，高土高用。同时，为保证填方渠道的安全，应控制取土
8、坑与堤外坡脚的距离和取土坑的深度。为避免填筑尺寸不足，初填断面尺寸要稍大于设计断面，经校核无误后，再行修整。保证新老土层间的紧密结合。筑堤前先清去基础上的表土、淤泥、树根、杂草、砖石碎块，打铺底夯一遍。上下层结合，平面要刨毛，斜面要开槽。为保证设计高度，填筑时，应根据不同的土质情况，预留一定数量的沉陷高，粉质土壤为设计高的23%,粘土为57%。(2)机械化施工渠沟土方较大渠沟工程，为节省劳力和加快工程进度，在有条件的地方，可采用机械化施工。1)、机械化开挖土方(a)铲运机施工；车道布置应允许利用地形，并与开挖轴线成4060。的夹角，以减少弃土运输时。铲运机的开行路线，对提高生产效率影响很大，应
9、根据填、挖方区的分布情况，结合现场具体条件合理选择。一般有:环形路线、“8”字形路线、锯齿形路线等多种。不论采用何种开挖方式，均应从渠沟两边下铲，使两边略低于中间，这样既能保证机车不跑偏，也有利于场内排水和挖余量的控制。为提高铲运机工作效率，可采用助铲办法，即用一台推土机松土供几台铲运机工作。(b)正向铲开挖：正向铲是单刀挖土机的一种，开挖停机面以上的土壤,其挖掘力大，生产率高。适用于无地下水、开挖高度在2m以上，一四类土的基坑。正铲挖土机有液压传动和机械传动两种。机身可回转360。，动臂可升降，斗柄可伸缩，铲斗可以转动。正向铲配推土机，挖深小于3cm时，不需要运土工具，而直接在渠沟两旁卸土，
10、推土机起短途运输和平整弃土的作用，运距不超过50m；正向铲配自卸汽车，用于深挖段，需将弃土运往指定地点，该工作方式机动灵活，受地形限制条件小，运距一般为300IOoOm。正向铲与自卸汽车的配合方式随掌子面的型式和布置不同而异。施工时，根据土壤类别、机械性能、渠道断面形状决定掌子高度，然后按照掌子高度划分开挖层数，再由挖土机相邻轴线之间的距离划分挖土带。开挖之前先挖沟，打开工作场面后，再按计划施工。2）、机械化回填土方填方施工一般是铲运机或自卸汽车运土、推土机铺土，人工耙平、洒水,以流水作业的方式用拖拉机或羊脚碾将士进行碾压、铺平，施工时应注意：1）填筑顺序自下而上，碾压顺序由远而近。2）控制土
11、料含水量，确保设计干容重。土料含水量过大就无法夯实，料含水量太小则不易粘结。不同土料对含水量有不同的要求，粘土以1822%为宜，砂壤土为1718%,砂土812%。土料干容重能否达到设计要求是渠堤填筑质量控制的关键，一般规定渠堤填筑干容重不得小于1.55gcm3o3）碾压与夯实。土料能否达到设计干容重的关键在于压实。压实常用机械碾压和机械夯实。机械碾压不仅可以节省劳力，而且能够保证工程质量,最常用的碾压机械是链轨式拖拉机；拖拉机行驶时，履带对土层同时产生碾压、夯实和振动三种作用，压实影响深度可达0.5m。拖拉机要求铺土厚度控制在1040Cm之间；土壤含水量尽是接近最优含水量；行驶路线沿渠中心线方
12、向，严禁横向碾压；对于机械碾压不到处，应进行人工补夯；碾压遍数要适宜。用C-80履带拖拉机，对于砂性土，当铺土厚度为2040Cm时，碾压遍数为816；对于粘性土，当铺土厚度为1025cm时，碾压遍数为412。过分碾压将使土体产生剪切破坏，从而影响填筑质量，所以，运土车辆应避免在一条道辙上行驶。车轮压成的光滑面应抓毛，以利结合。机械夯实是借夯板或夯锤下落时的动能来压实土料的。夯实机械有大型和小型之分；渠道填筑常用小型夯实机械，蛙式夯土机是目前广泛使用的一种小型夯实机。使用蛙式夯土机应保证规定的起跳高度，并使其平衡下落。夯与夯、排与排间应套打，套打宽度为1015cm4)雨季施工应特别注意排水。填方
13、表面做成鱼脊形，雨后注意清除积水和软土。填筑质量由专人负责。负责人跟班检查，并定期提出质量报告。三、施工总布置、施工准备及临时工程1、施工总平面布置1.1 总平面布置采用原则(1)采用分区布置，统一管理，便于施工生产管理和生活安排。(2)少占民用土地，所有临时设施，生活设施，均设在项目区附近便于交通及管理的地方。(3)生活区污水，垃圾进行集中处理和排放，生活污废水经沉淀等方法处理后排放，确保环境不受污染。1.2 施工总平面布置的内容(1)施工总平面布置主要包括堆料场、材料仓库、现场办公室和生活区、停车场地等。(2)根据工程所在区域，工程特点，施工要求的不同，项目经理部及堆料厂布设详见施工总平面
14、布置图(附后)1.3 现场工区布置1. 3.1生活区本工程由于施工项目较多，按其工程特点和施工要求不同，主要施工区域进行布置。生活区包括现场项目部办公室、管理人员和工人宿舍、食堂、停车场等。1.3.2施工工厂区施工工厂区包括混凝土拌和系统、预制构件厂、钢筋加工厂、料场等。施工工厂区也和主体工程及生活福利区一样分开布置。生产过程中噪音较大的碎搅拌站、料场等远离生活区布置。1.3.3仓库区仓库区包括水泥仓库、钢筋仓库、木材仓库、机电设备仓库等。分别设在生活区和施工工厂区之间的空地上，目的是方便仓库管理和材料进仓、出仓，可以阻隔施工工厂区生产过程中产生的噪音对生活区的影响。部分原材料可在加工厂区就地
15、堆放，不占用仓库面积。2、施工准备及临时工程2.1施工准备在施工之前，工程项目部及施工队做好工程各项准备工作。具体如下：2. 2.1技术资料准备(1)接到中标通知书，由本工程项目法人向我公司提供图纸1套，其中包括定位图、杆塔明细表、基础图、铁塔图及其它图纸。应仔细消化施工图纸。(2)为确保本工程施工质量和安全，根据工程特点，编写有关的施工组织设计及施工作业指导书及技术措施，视工程的具体情况及施工进度的要求，在各分项工程开工前出版、报监理审批、发放后对施工人员进行技术交底。2. 2.2施工材料准备：(1)我公司计划在项目经理部设立材料站，由材料管理部负责材料在交货点的核对、检验、收货以及现场保管、分供等工作。(2)选择合格砂石供货商。水泥选用经项目法人同意的生产厂家，由材料管理部进行统一订货，并制定水泥的采购、运输、保管、使用管理办法,根据具体交通条件和运输量，水路、公路相结合，选择合适的运输方式运至施工现场。(3)对砂、石、水泥、水质、钢筋、进等按规范规定抽样或制备，送到当地法定的质量检验部门进行检验，取得检验报告
