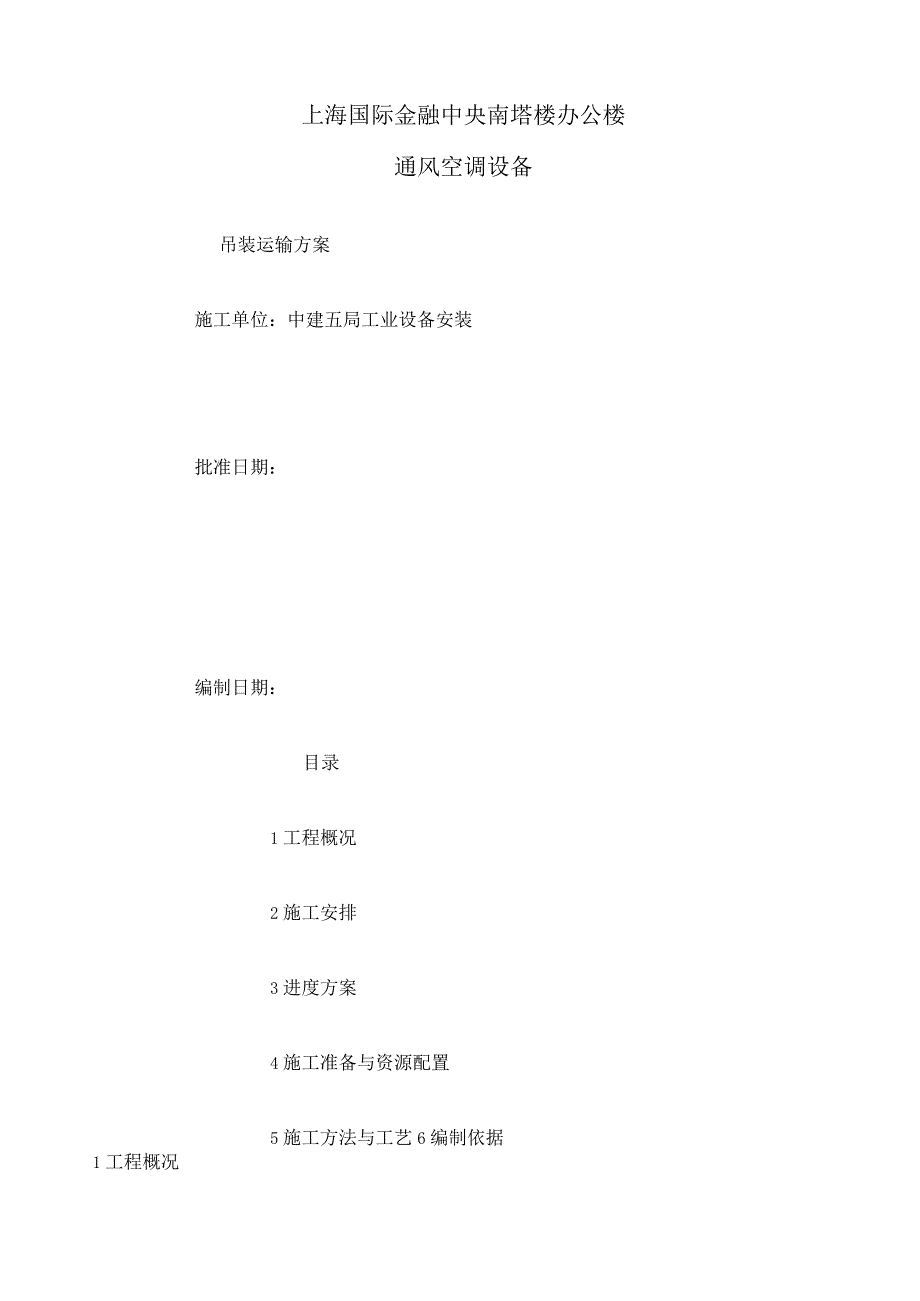

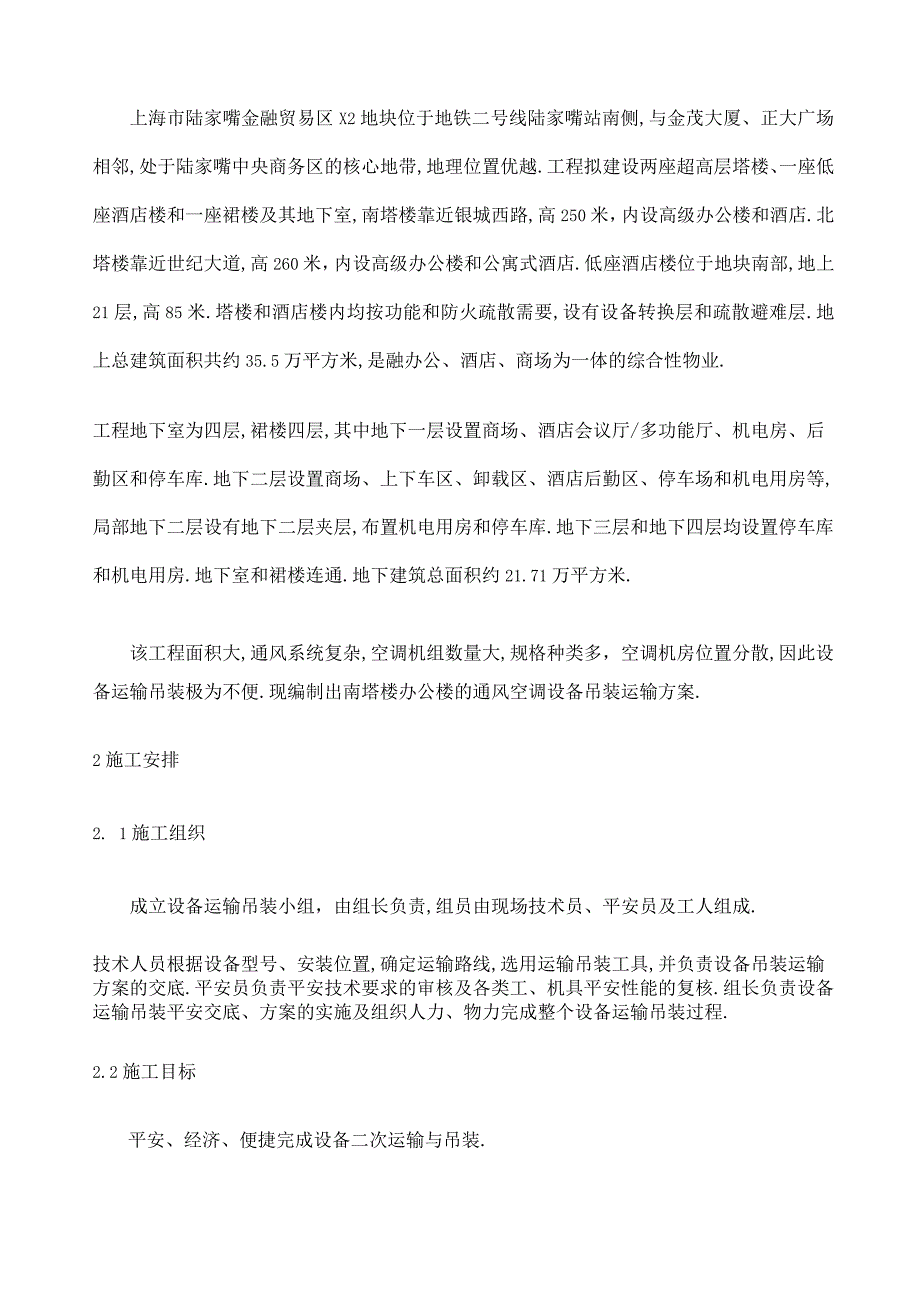

1、上海国际金融中央南塔楼办公楼通风空调设备吊装运输方案施工单位：中建五局工业设备安装批准日期：编制日期：目录1工程概况2施工安排3进度方案4施工准备与资源配置5施工方法与工艺6编制依据1工程概况上海市陆家嘴金融贸易区X2地块位于地铁二号线陆家嘴站南侧,与金茂大厦、正大广场相邻,处于陆家嘴中央商务区的核心地带,地理位置优越.工程拟建设两座超高层塔楼、一座低座酒店楼和一座裙楼及其地下室,南塔楼靠近银城西路,高250米，内设高级办公楼和酒店.北塔楼靠近世纪大道,高260米，内设高级办公楼和公寓式酒店.低座酒店楼位于地块南部,地上21层,高85米.塔楼和酒店楼内均按功能和防火疏散需要,设有设备转换层和疏
2、散避难层.地上总建筑面积共约35.5万平方米,是融办公、酒店、商场为一体的综合性物业.工程地下室为四层,裙楼四层,其中地下一层设置商场、酒店会议厅/多功能厅、机电房、后勤区和停车库.地下二层设置商场、上下车区、卸载区、酒店后勤区、停车场和机电用房等,局部地下二层设有地下二层夹层,布置机电用房和停车库.地下三层和地下四层均设置停车库和机电用房.地下室和裙楼连通.地下建筑总面积约21.71万平方米.该工程面积大,通风系统复杂,空调机组数量大,规格种类多，空调机房位置分散,因此设备运输吊装极为不便.现编制出南塔楼办公楼的通风空调设备吊装运输方案.2施工安排2. 1施工组织成立设备运输吊装小组，由组长

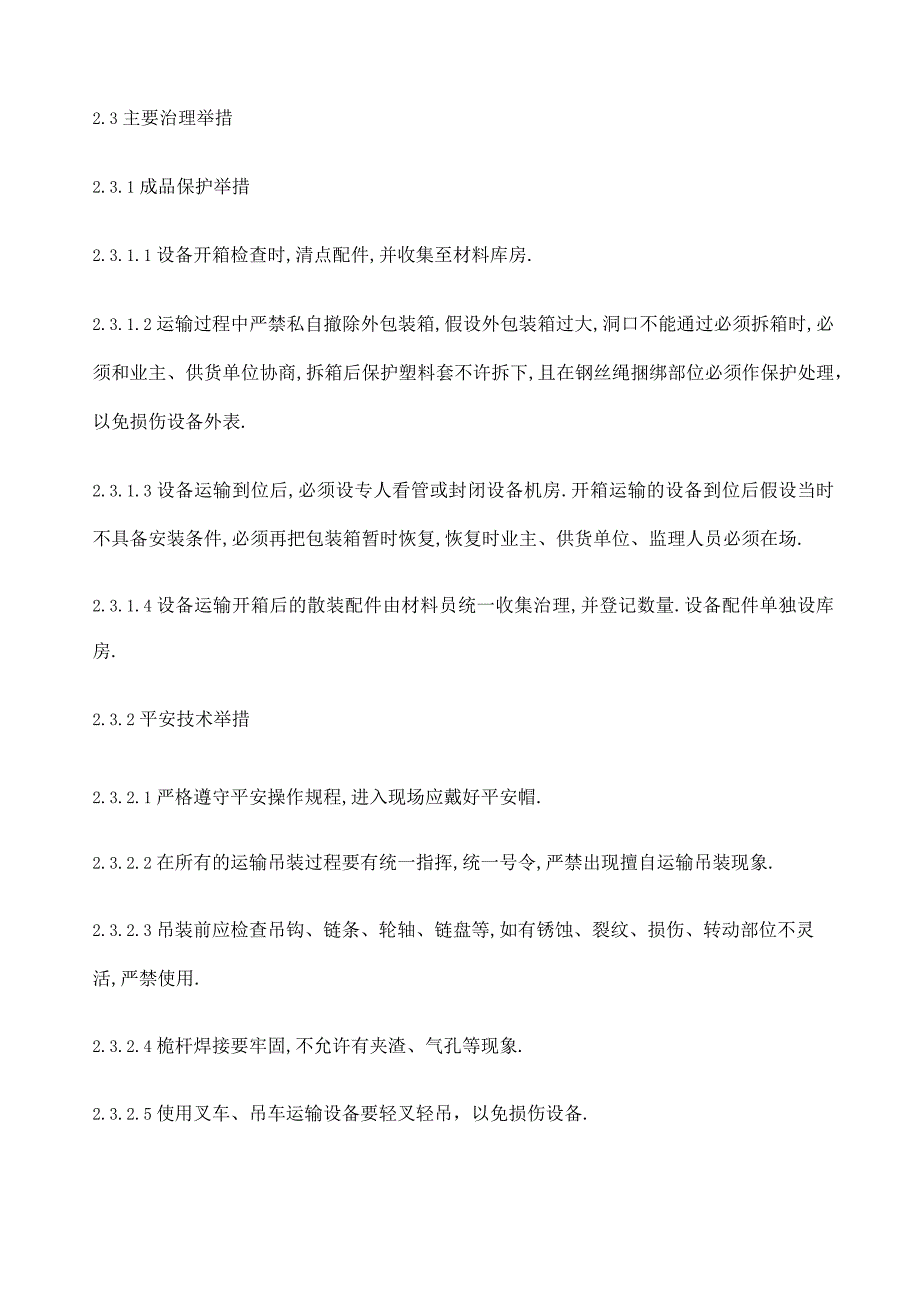

3、负责,组员由现场技术员、平安员及工人组成.技术人员根据设备型号、安装位置,确定运输路线,选用运输吊装工具,并负责设备吊装运输方案的交底.平安员负责平安技术要求的审核及各类工、机具平安性能的复核.组长负责设备运输吊装平安交底、方案的实施及组织人力、物力完成整个设备运输吊装过程.2.2施工目标平安、经济、便捷完成设备二次运输与吊装.2.3主要治理举措2.3.1成品保护举措2.3.1.1设备开箱检查时,清点配件,并收集至材料库房.2.3.1.2运输过程中严禁私自撤除外包装箱,假设外包装箱过大,洞口不能通过必须拆箱时,必须和业主、供货单位协商,拆箱后保护塑料套不许拆下,且在钢丝绳捆绑部位必须作保护处理
4、，以免损伤设备外表.2.3.1.3设备运输到位后,必须设专人看管或封闭设备机房.开箱运输的设备到位后假设当时不具备安装条件,必须再把包装箱暂时恢复,恢复时业主、供货单位、监理人员必须在场.2.3.1.4设备运输开箱后的散装配件由材料员统一收集治理,并登记数量.设备配件单独设库房.2.3.2平安技术举措2.3.2.1严格遵守平安操作规程,进入现场应戴好平安帽.2.3.2.2在所有的运输吊装过程要有统一指挥,统一号令,严禁出现擅自运输吊装现象.2.3.2.3吊装前应检查吊钩、链条、轮轴、链盘等,如有锈蚀、裂纹、损伤、转动部位不灵活,严禁使用.2.3.2.4桅杆焊接要牢固,不允许有夹渣、气孔等现象.
5、2.3.2.5使用叉车、吊车运输设备要轻叉轻吊，以免损伤设备.2.3.2.6手拉葫芦使用前必须进行检查.使用时倒松链条挂好起吊构件,慢慢拉动牵引链条,待起重链条受力后,再检查齿轮啮合，以及自锁装置的工作状态,确认无误前方可进行作业.2.3.2.7使用滚杠运输时,必须清理好道路,旁边需有看护人配合.2.3.2.8设备吊装时，吊物及吊车吊臂下严禁站人.2.3.2.9吊装使用的吊车必须是经过平安部门检查合格的车辆.2.3.2.10钢丝绳使用考前须知：当按需要长度切断钢丝绳前,应在切口两侧L5倍钢丝绳直径处用细铁丝捆牢.工作中假设发现钢丝绳股缝间有大量的油挤出,应立即停吊查明原因，更换钢丝绳.工作中的
6、钢丝绳,不得与其他物体相摩擦,特别是带棱角的金属物体；在钢梁钢柱或其他构筑物上捆绑钢丝绳时,应垫上垫木.捆绑绳扣的平安系数不应小于10.使用钢丝绳卡子固定时,应尽量采用骑马式卡子,且不得以大卡子夹细绳；螺栓一定要拧紧,应将钢丝绳压扁1/3的直径为宜；绳卡数量不得少于3个,绳卡间距不小于钢丝绳直径的6倍,绳头距最后一个绳卡的长度不小于140mm,并用细铁丝捆扎,绳卡滑鞍放在钢丝绳工作时受力的一侧,不得正反交错设置绳卡,且应在最后一个卡子后面再安一个卡子,并将绳头放出一个平安弯,假设使用中平安弯被拉直，应立即采取举措处理.2.3.2.11设备吊装前,各关键受力点均必须经过相关工程师验算符合要求,并
7、经设备技术员检查确认一切都平安可靠的前提下才能起吊.正式吊装前应先试吊，保证万无一失.2.3.2.12吊运前技术人员对照图纸,核对设备型号、规格,做到运输准确无误.2.3.2.13设备不允许有冲击；不允许任何人随同设备升降.2.3.2.14运输中，要注意对沿途结构及道路的成品保护,过洞口是要注意保护，不得将设备及结构的门、洞碰损.2.3.2.15设备吊装时,一定要在设备上口系溜绳，以预防吊物在空间发生旋转而碰撞建筑物.2.3.2.16高空作业时,应遵守高空作业有关规定,要系好平安带方能进行工作.2.3.2.17六级以上大风，以及暴雨、打雷和大雾等天气,应停止露天高空作业.3施工进度方案根据施工
8、总方案,南塔楼办公楼设备吊装方案如下:设备编号设备名称数量重量T吊装时间备注5FSO-AHU-05-01/02空调机组22.42021/6/1MlSO-PAU-Ml-Ol/02新风处理机24.22021/6/1SO-ACC-M1-02风冷式制冷机组17.82021/3/15SO-MAF-Ml-Ol排烟补风机11.62021/6/1S0-MAF-M1-02排烟补风机11.62021/6/1SO-MAF-M1-O3排烟补风机11.22021/6/1SO-EAF-Ml-Ol/02排风机21.82021/6/1S0-EAF-M1-06排风机11.82021/6/1SO-EAF-Ml-Il-14排风机4
9、1.82021/6/1SO-IIPP-MI-Oi/02热管交换器23.22021/6/16FS0-AHU-06-01/02空调机组22.42021/6/157FS0-AHU-07-01/02空调机组22.42021/1/258FS0-AHU-08-01/02空调机组22.42021/4/159FS0-AHU-09-01/02空调机组22.42021/4/15IOFSO-AHU-IO-Ol/02空调机组22.42021/4/15IlFSO-AHU-Il-Ol/02空调机组22.42021/4/2512FSO-AHU-12-01/02空调机组22.42021/4/2515FSO-AHU-15-01
10、/02空调机组22.42021/4/2516FS0-AHU-16-01/02空调机组22.42021/4/2517FSO-AHU-17-01/02空调机组22.42021/5/5SO-AHU-17-03/04空调机组21.22021/5/518FSO-AHU-18-01/02空调机组22.42021/5/519FSO-AHU-19-01/02空调机组22.42021/5/520FS0-AHU-20-01/02空调机组22.42021/5/521FSO-AHU-21-01/02空调机组22.42021/5/5M2S0-PAU-M2-01/02新风处理机21.82021/6/20SO-SPF-M2
11、-01加压风机11.42021/6/20SO-LPF-M2-01加压风机11.52021/6/20SO-EAF-M2-01/02排风机21.32021/6/20SO-HPP-M2-01/02热管交换器22.82021/6/20SO-HX-M2-OO4板式热交换器43.62021/6/20S0-HX-M2-0506板式热交换器23.62021/6/20M3SO-SPF-M3-01加压风机11.22021/6/25SO-LPF-M3-01加压风机11.42021/6/25SO-AHU-M3-01空调机组11.22021/6/25M4S0-PAU-M4-01/02新风处理机23.22021/6/25
12、SO-SEF-M4-O05排烟风机51.22021/6/25SO-MAF-M4-O03排烟补风机31.22021/6/25S0-SPF-M4-01加压风机11.22021/6/25SO-LPF-M4-01加压风机11.22021/6/25SO-EAF-M4-01/02排风机21.62021/6/25S0-HPP-M4-01/02热管交换器23.62021/6/2522FS0-AHU-22-01/02空调机组22.42021/7/1023FS0-AHU-23-01/02空调机组22.42021/7/1025FS0-AHU-25-01/02空调机组22.42021/7/1026FS0-AHU-26-01/02空调机组22.42021/7/15S0-AHU-26-03/04空调机组21.22021/7/1527FS0-AHU-27-01/02空调机组22.42021/7/1528FS0-AHU-28-01/02空调机组22.42021/7/2029FS0-AHU-29-01/02空调机组22.42021/7/2030FS0-AHU-30-01/02空调机组22.42021/7/2031FS0-AHU-31-01/02空调机组22.42021/7/2532FS0
