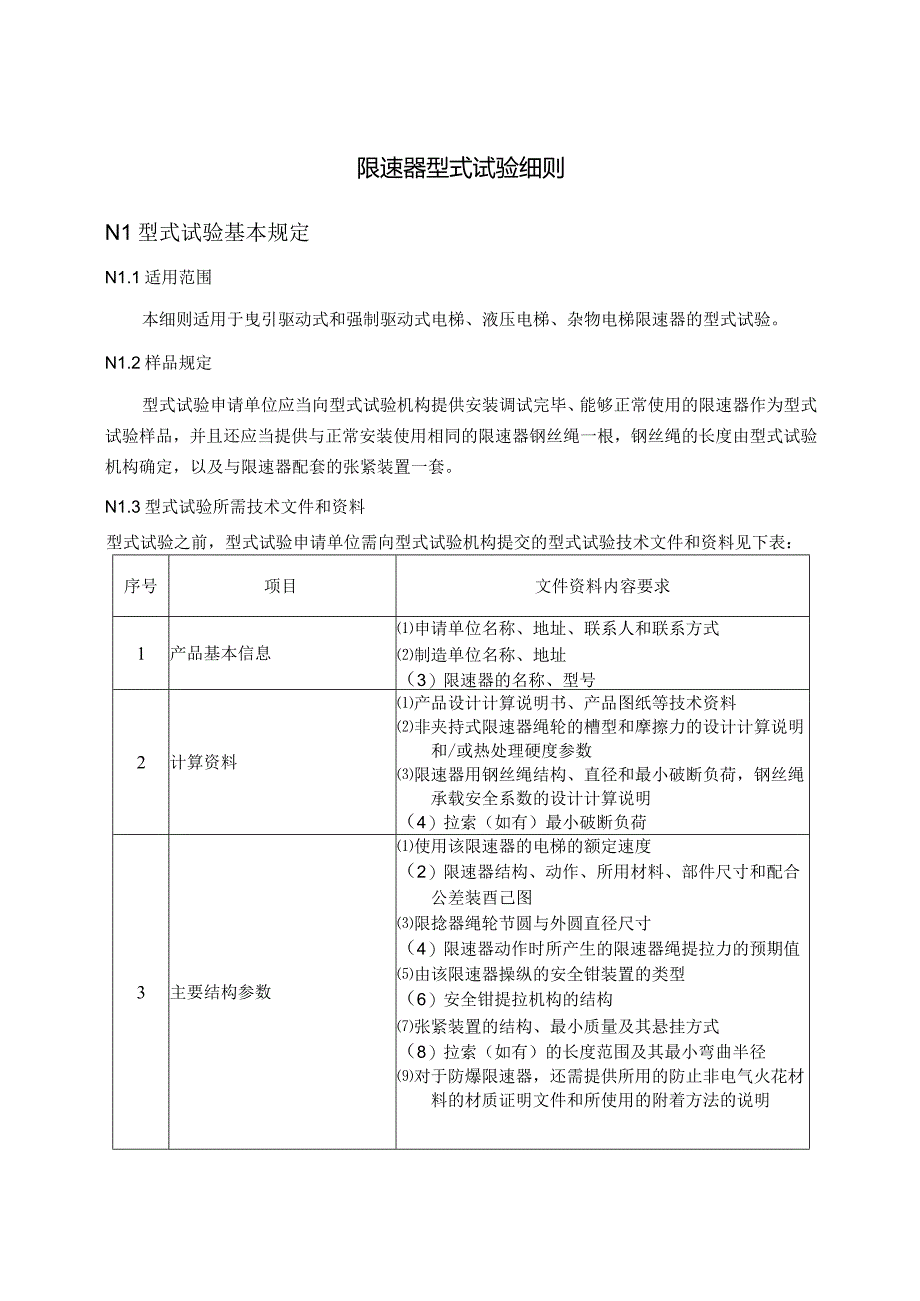

1、限速器型式试验细则N1型式试验基本规定N1.1适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯、杂物电梯限速器的型式试验。N1.2样品规定型式试验申请单位应当向型式试验机构提供安装调试完毕、能够正常使用的限速器作为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。N1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表：序号项目文件资料内容要求1产品基本信息申请单位名称、地址、联系人和联系方式制造单位名称、地址（3）限速器的名称、型号2计算资料产品设
2、计计算说明书、产品图纸等技术资料非夹持式限速器绳轮的槽型和摩擦力的设计计算说明和/或热处理硬度参数限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明（4）拉索（如有）最小破断负荷3主要结构参数使用该限速器的电梯的额定速度（2）限速器结构、动作、所用材料、部件尺寸和配合公差装酉己图限捻器绳轮节圆与外圆直径尺寸（4）限速器动作时所产生的限速器绳提拉力的预期值由该限速器操纵的安全钳装置的类型（6）安全钳提拉机构的结构张紧装置的结构、最小质量及其悬挂方式（8）拉索（如有）的长度范围及其最小弯曲半径对于防爆限速器，还需提供所用的防止非电气火花材料的材质证明文件和所使用的附着方法的说

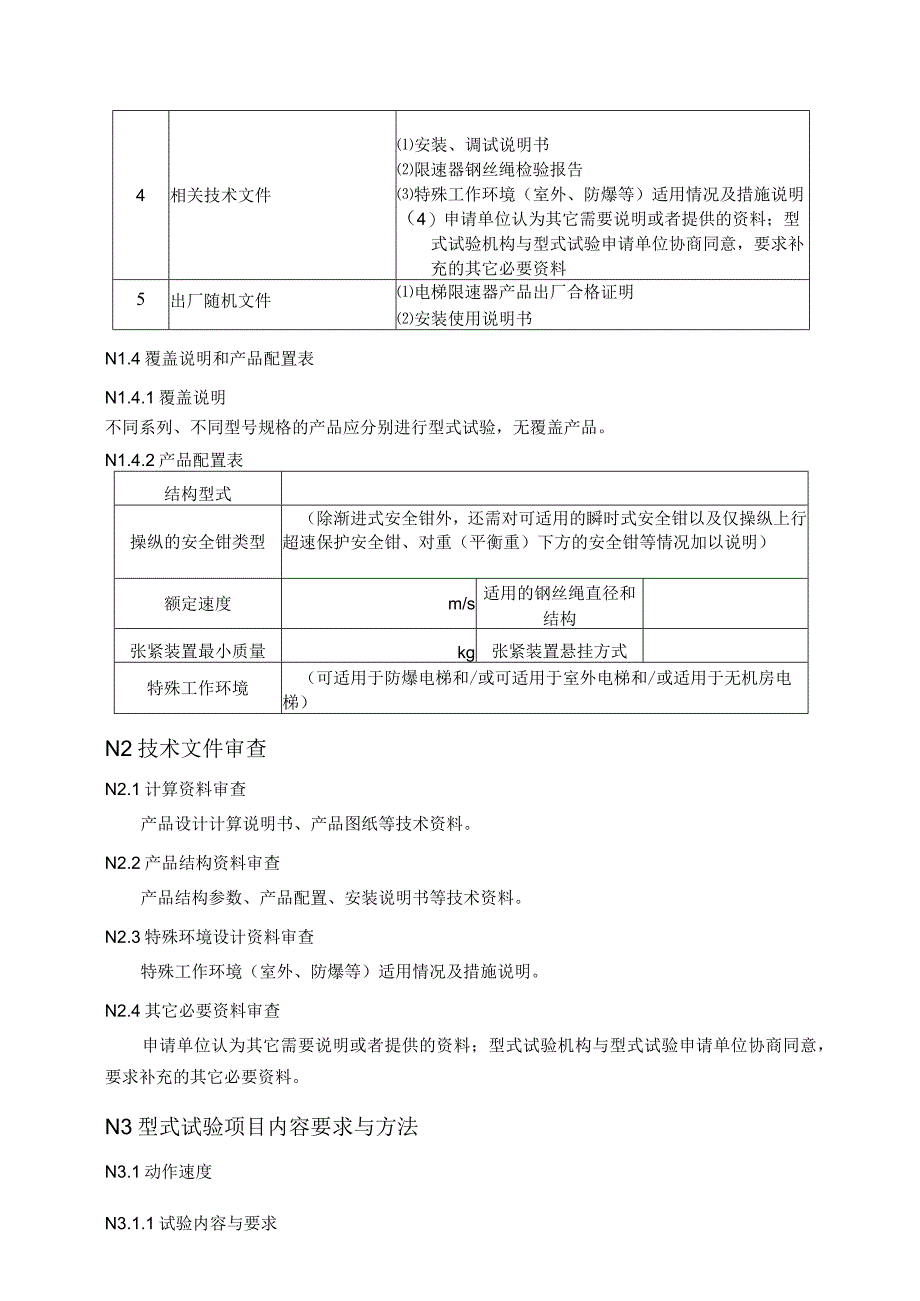

3、明4相关技术文件安装、调试说明书限速器钢丝绳检验报告特殊工作环境（室外、防爆等）适用情况及措施说明（4）申请单位认为其它需要说明或者提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料5出厂随机文件电梯限速器产品出厂合格证明安装使用说明书N1.4覆盖说明和产品配置表N1.4.1覆盖说明不同系列、不同型号规格的产品应分别进行型式试验，无覆盖产品。N1.4.2产品配置表结构型式操纵的安全钳类型（除渐进式安全钳外，还需对可适用的瞬时式安全钳以及仅操纵上行超速保护安全钳、对重（平衡重）下方的安全钳等情况加以说明）额定速度m/s适用的钢丝绳直径和结构张紧装置最小质量kg张紧装置悬挂

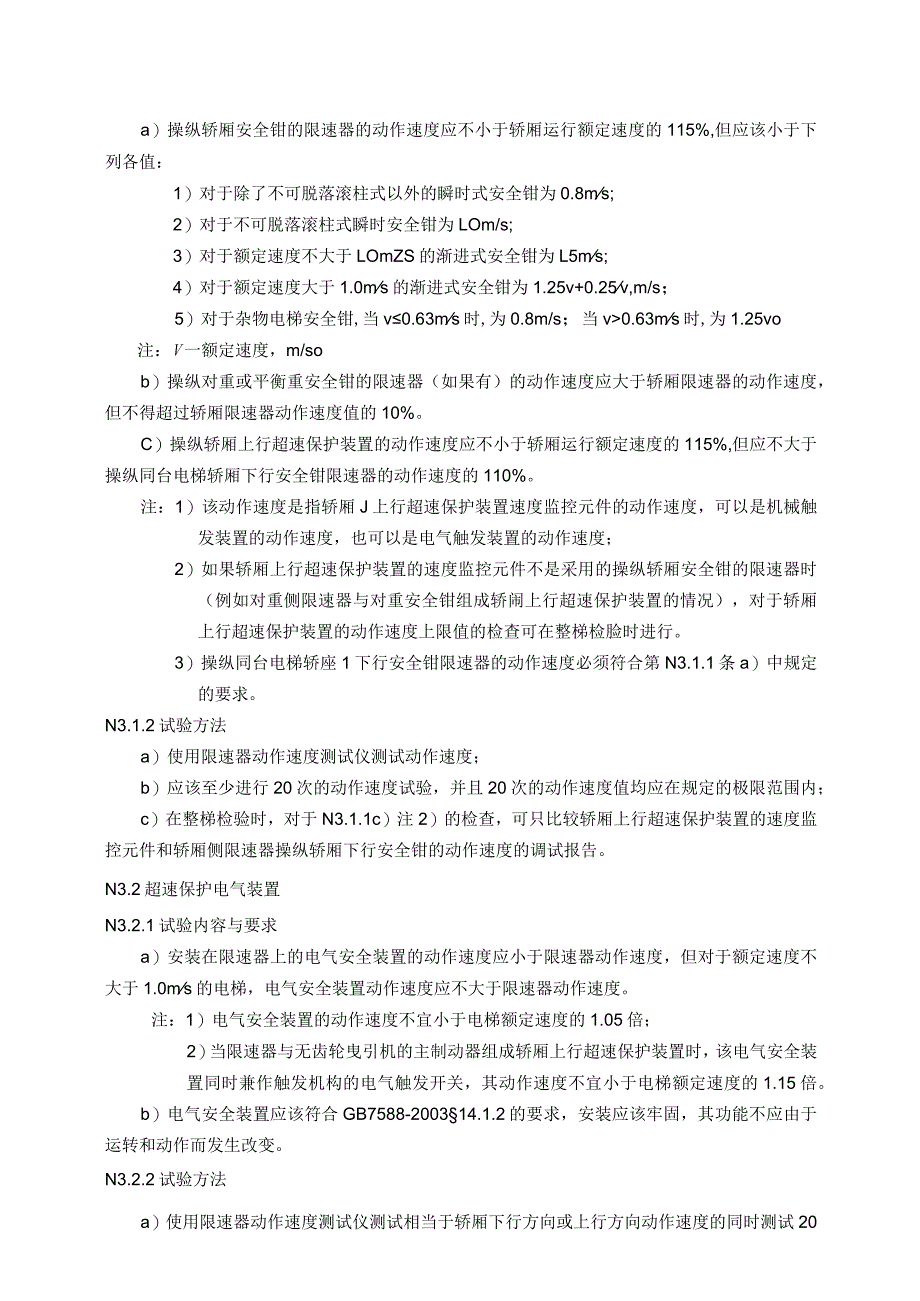

4、方式特殊工作环境（可适用于防爆电梯和/或可适用于室外电梯和/或适用于无机房电梯）N2技术文件审查N2.1计算资料审查产品设计计算说明书、产品图纸等技术资料。N2.2产品结构资料审查产品结构参数、产品配置、安装说明书等技术资料。N2.3特殊环境设计资料审查特殊工作环境（室外、防爆等）适用情况及措施说明。N2.4其它必要资料审查申请单位认为其它需要说明或者提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。N3型式试验项目内容要求与方法N3.1动作速度N3.1.1试验内容与要求a）操纵轿厢安全钳的限速器的动作速度应不小于轿厢运行额定速度的115%,但应该小于下列各值：1）对
5、于除了不可脱落滚柱式以外的瞬时式安全钳为0.8ms;2）对于不可脱落滚柱式瞬时安全钳为LOm/s;3）对于额定速度不大于LOmZS的渐进式安全钳为L5ms;4）对于额定速度大于1.0ms的渐进式安全钳为1.25v+0.25v,m/s；5）对于杂物电梯安全钳,当v0.63ms时,为0.8m/s；当v0.63ms时,为1.25vo注：V一额定速度，m/sob）操纵对重或平衡重安全钳的限速器（如果有）的动作速度应大于轿厢限速器的动作速度，但不得超过轿厢限速器动作速度值的10%。C）操纵轿厢上行超速保护装置的动作速度应不小于轿厢运行额定速度的115%,但应不大于操纵同台电梯轿厢下行安全钳限速器的动作速
6、度的110%。注：1）该动作速度是指轿厢J上行超速保护装置速度监控元件的动作速度，可以是机械触发装置的动作速度，也可以是电气触发装置的动作速度；2）如果轿厢上行超速保护装置的速度监控元件不是采用的操纵轿厢安全钳的限速器时（例如对重侧限速器与对重安全钳组成轿闹上行超速保护装置的情况），对于轿厢上行超速保护装置的动作速度上限值的检查可在整梯检脸时进行。3）操纵同台电梯轿座1下行安全钳限速器的动作速度必须符合第N3.1.1条a）中规定的要求。N3.1.2试验方法a）使用限速器动作速度测试仪测试动作速度；b）应该至少进行20次的动作速度试验，并且20次的动作速度值均应在规定的极限范围内；c）在整梯检验
7、时，对于N3.1.1c）注2）的检查，可只比较轿厢上行超速保护装置的速度监控元件和轿厢侧限速器操纵轿厢下行安全钳的动作速度的调试报告。N3.2超速保护电气装置N3.2.1试验内容与要求a）安装在限速器上的电气安全装置的动作速度应小于限速器动作速度，但对于额定速度不大于1.0ms的电梯，电气安全装置动作速度应不大于限速器动作速度。注：1）电气安全装置的动作速度不宜小于电梯额定速度的1.05倍；2）当限速器与无齿轮曳引机的主制动器组成轿厢上行超速保护装置时，该电气安全装置同时兼作触发机构的电气触发开关，其动作速度不宜小于电梯额定速度的1.15倍。b）电气安全装置应该符合GB7588-200314.
8、1.2的要求，安装应该牢固，其功能不应由于运转和动作而发生改变。N3.2.2试验方法a）使用限速器动作速度测试仪测试相当于轿厢下行方向或上行方向动作速度的同时测试20次电气动作速度；如果是单向限速器，还需单独进行20次相当于轿厢上行方向电气动作速度的测试。以上每一次试验的电气动作速度均应该符合要求。b）检查实物、操作检查。N3.3提拉力N3.3.1试验内容与要求a）限速器动作时，限速器绳的提拉力平均值不得小于以下两个值的较大值：1）申请单位的提拉力预期值，至少相当于安全钳（包括在轿厢或对重（平衡重）下行方向或上行方向动作的安全钳）起作用时所需力的两倍；2）300Nob）对于夹持式限速器，动作试
9、验后钢丝绳不得产生永久变形。c）对于防爆型限速器，动作试验后应检查表面喷涂或使用的防非电气火花的材料是否仍完好。注：限速器绳的提拉力是指当限速器动作时限速器绳上张力的增量。N3.3.2试验方法a）使用限速器钢丝绳提拉力测试装置沿着触发下行安全钳或上行安全钳的方向进行至少3次提拉力试验；b）每次试验时钢丝绳滑过的距离宜相当于其所提拉的安全钳以0.6g的平均减速度制动的制停距离；c）每一次得到的平均值均应不小于要求值；d）外观检查。N3.4限速器绳N3.4.1检验内容与要求a）限速器应该由与之相配的钢丝绳驱动，钢丝绳的公称直径应该不小于6mm；b）限速器绳承载的安全系数应不小于8。N3.4.2检验
10、方法c）检查钢丝绳的结构是否符合要求；d）使用游标卡尺测量钢丝绳直径；e）由提拉力试验测得的最大提拉力验证钢丝绳的安全系数是否符合要求。N3.5机械触发机构N3.5.1试验内容与要求a）限速器动作时，机械触发机构触发力不得小于相当于轿厢上行超速保护装置制动元件起作用时所需力的两倍；b）限速器动作时，机械触发机构触发行程不得小于相当于轿厢上行超速保护装置制动元件起作用时所需行程的两倍。注：1）触发机构触发力不宜小于300N；2）触发机构触发行程不宜小于10mm：3）触发机构拉索承载的安全系数不宜小于8。N3.5.2试验方法a）限速器包括张紧装置应当以正常工作的同样方式安装和固定，应该沿着相当于轿
11、厢上行方向由下而上拉动限速器钢丝绳；b）使用限速器钢丝绳触发力测试装置进行至少3次触发力试验，每次进行触发力试验的同时还需测量触发行程，每次试验都应符合要求；c）由触发力试验测得的最大触发力验证拉索的安全系数是否符合要求。N3.6绳轮、轮槽和张紧装置N3.6.1检查内容与要求a）限速器绳轮的节圆直径与绳的公称直径之比不应小于30；b）对于只靠限速器绳和绳轮的摩擦力来产生提拉力的非夹持式限速器，限速器的设计制造必须符合以下要求：1）轮槽应该经过附加的表面硬化处理；或：2）轮槽底部应该有一个符合GB7588-2003M221要求的切口槽；c）非夹持式限速器应该规定限速器张紧装置的最小质量；d）限速
12、器的张紧装置应指明悬挂方式。N3.6.2检查方法a）查阅设计资料；b）检查实物。N3.7复位检查N3.7.1检查内容与要求a）如果安全钳装置释放后，限速器未能够自动复位，则应该设置一个电气安全装置来阻止在限速器处于动作状态期间电梯的启动；注：凡属在关于电梯限速器复位有关问题的回复（质检特函201040号）中提到的限速器，则应按该文的要求执行。b）该电气安全装置应该符合GB7588-200314.1.2的要求，安装应该牢固，其功能不应由于运转和动作而发生改变。N3.7.2检查方法a）检查实物；b）操作检查。N3.8远程控制时的可接近性N3.8.1检查内容与要求限速器应是可接近的，以便于检查和维修
13、。若限速器安装在井道内，则应能从井道外面接近它，或者能够通过采用远程控制方式从井道外使限速器动作，但必须符合以下要求：a）能够从井道外用远程控制（除无线方式外）的方式来实现GB7588-20039.9.9所述的限速器动作，这种方式应不会造成限速器的意外动作；注：整梯检脸时，还应注意检查：1）未经授权的人不能接近远程控制的操纵装置；2）能够从轿顶或从底坑接近限速器进行检查和维护。b）限速器动作后，沿着其动作方向的反方向拉动限速器绳时，应能使限速器自动复位。c）如果从井道外用远程控制的方式使限速器的电气部分复位，应不会影响限速器的正常功能。N3.8.2检查方法a）检查实物；b）操作检查。N3.9特
14、殊使用环境要求N3.9.1室外环境N3.9.1.1检验内容与要求应用于室外型电梯时，采取的措施应适合于使用的环境并符合申请单位给定的要求。N3.9.1.2检验方法审查设计文件，现场检查对照实物是否符合企业规定的要求。N3.9.2防爆环境N3.9.2.1检验内容与要求应用于防爆电梯时，应采取相应的保护措施，如夹绳块和绳槽表面喷涂或使用防非电气火花的材料，并对产品在防爆环境下安全使用进行风险评价，从而能够确定产品在应用中可能出现的危险，并在设计与制造中充分考虑这一风险评价的结果。N3.9.2.2检验方法审查设计和风险评价资料。N4型式试验报告格式注：报告封面见附件D。产品名称产品型号样机（出厂）编号制造完成日期样机主要技术参数结构型式操纵的安全钳类型（除渐进式安全钳外，还需对可适用的瞬时式安全钳以及仅操纵上行超速保护安全钳、对重（平衡重）下方的安全钳等情况加以说明）额定速度m/s适用的钢丝绳直径和结构张紧装置最小质量kg张紧装置悬挂方式申请单位名称地址制造单位名称地址来样日期样品编号试验日期样机状态试验类别型式试验试验项目全部适用项目试验地点试验条件试验依据电梯型式试验规则（2012稿）试验结论编制（或主检）：机构核准证号：（试验机构检验专用章）年月日审核：批准：限速器主要技术参数及配置表型号名称结构型式操纵的安全钳类型（除渐进式安全钳外，还需对可
