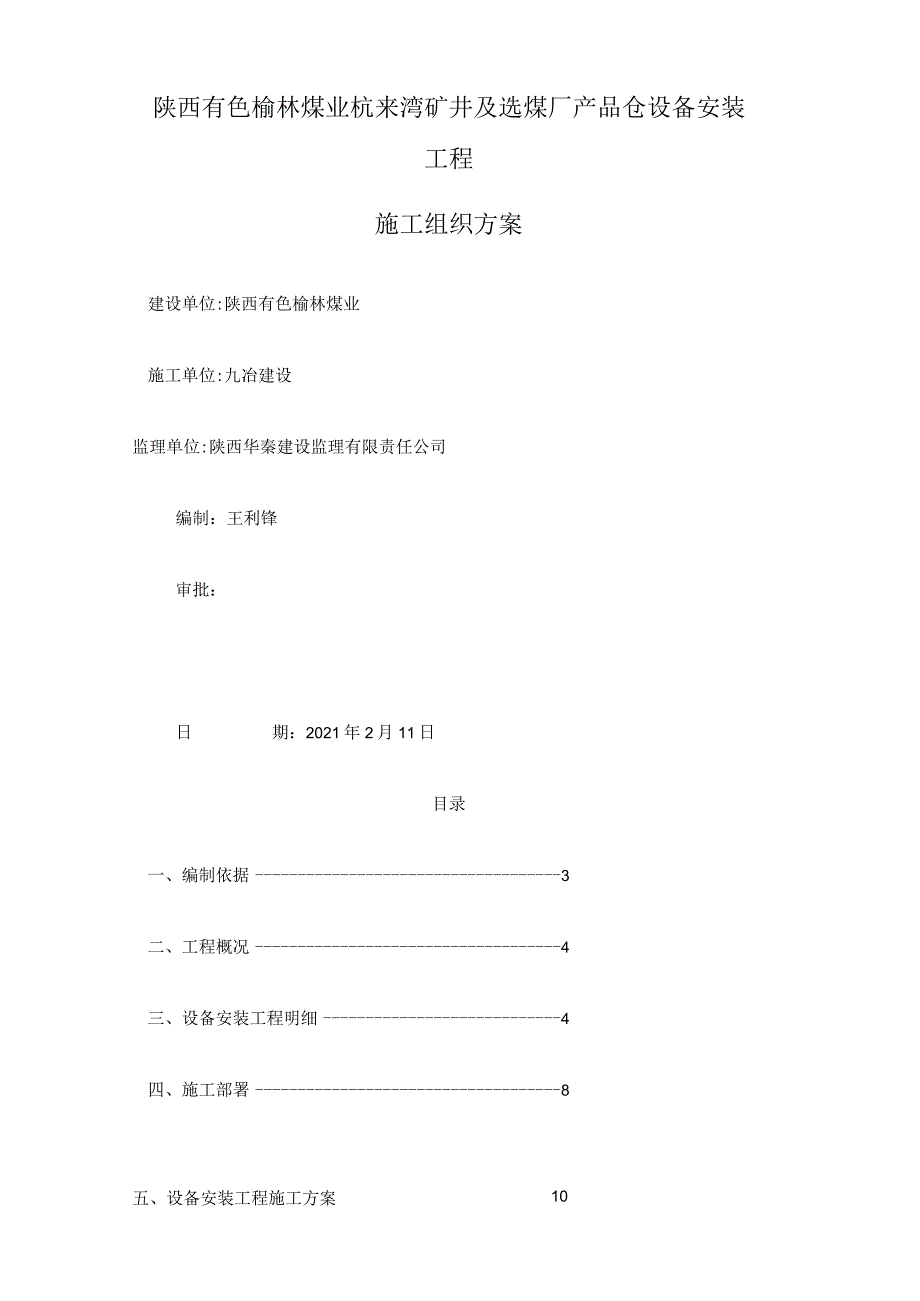

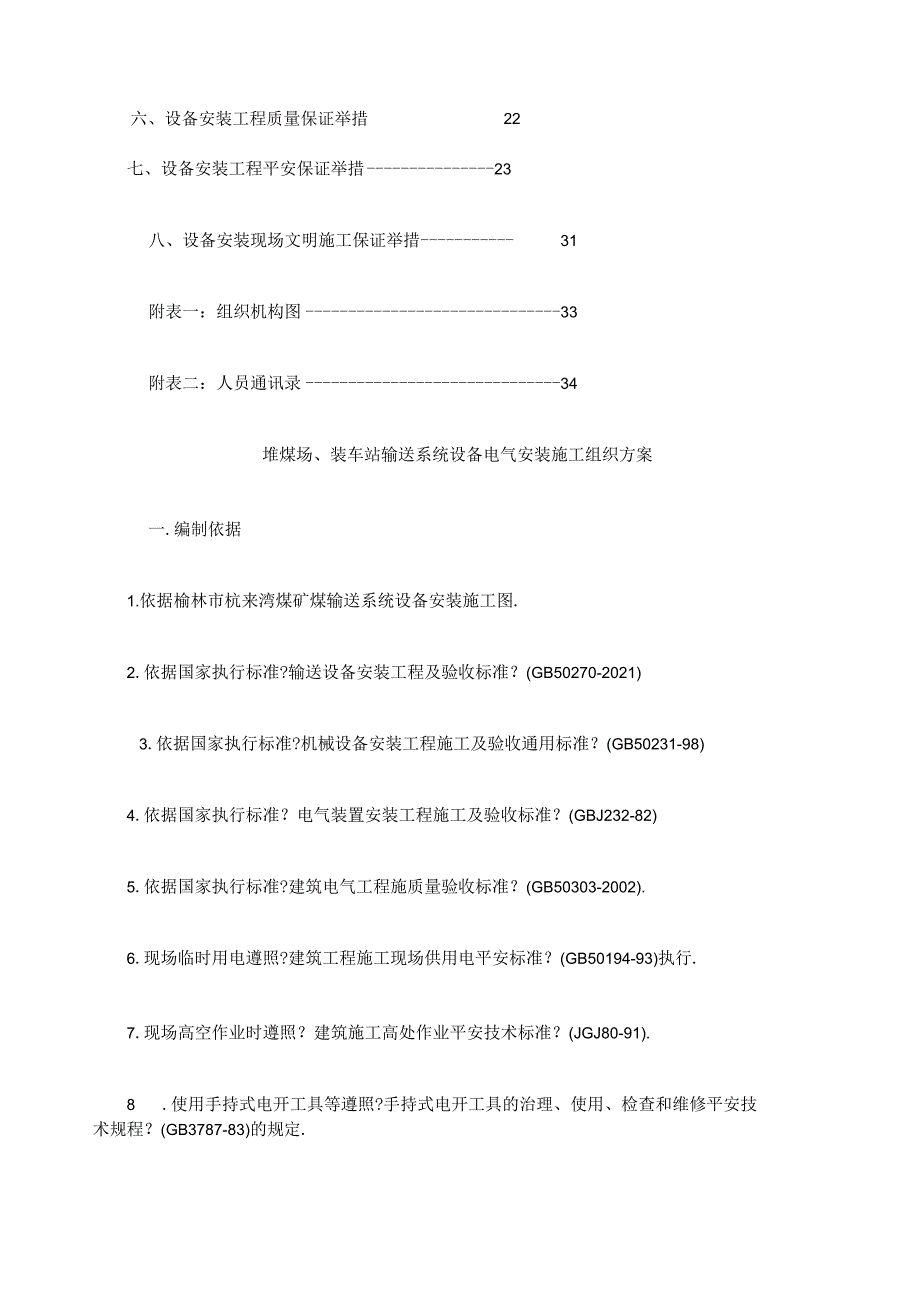

1、陕西有色榆林煤业杭来湾矿井及选煤厂产品仓设备安装工程施工组织方案建设单位:陕西有色榆林煤业施工单位:九冶建设监理单位:陕西华秦建设监理有限责任公司编制：王利锋审批：日期：2021年2月11日目录一、编制依据3二、工程概况4三、设备安装工程明细4四、施工部署8五、设备安装工程施工方案10六、设备安装工程质量保证举措22七、设备安装工程平安保证举措23八、设备安装现场文明施工保证举措31附表一：组织机构图33附表二：人员通讯录34堆煤场、装车站输送系统设备电气安装施工组织方案一.编制依据1.依据榆林市杭来湾煤矿煤输送系统设备安装施工图.2.依据国家执行标准?输送设备安装工程及验收标准？(GB502
2、70-2021)3.依据国家执行标准?机械设备安装工程施工及验收通用标准？(GB50231-98)4.依据国家执行标准？电气装置安装工程施工及验收标准？(GBJ232-82)5.依据国家执行标准?建筑电气工程施质量验收标准？(GB50303-2002).6.现场临时用电遵照?建筑工程施工现场供用电平安标准？(GB50194-93)执行.7.现场高空作业时遵照？建筑施工高处作业平安技术标准？(JGJ80-91).8 .使用手持式电开工具等遵照?手持式电开工具的治理、使用、检查和维修平安技术规程？(GB3787-83)的规定.9 .专业技术施工人员严格执行?特种作业人员平安时间考核治理规那么？（G

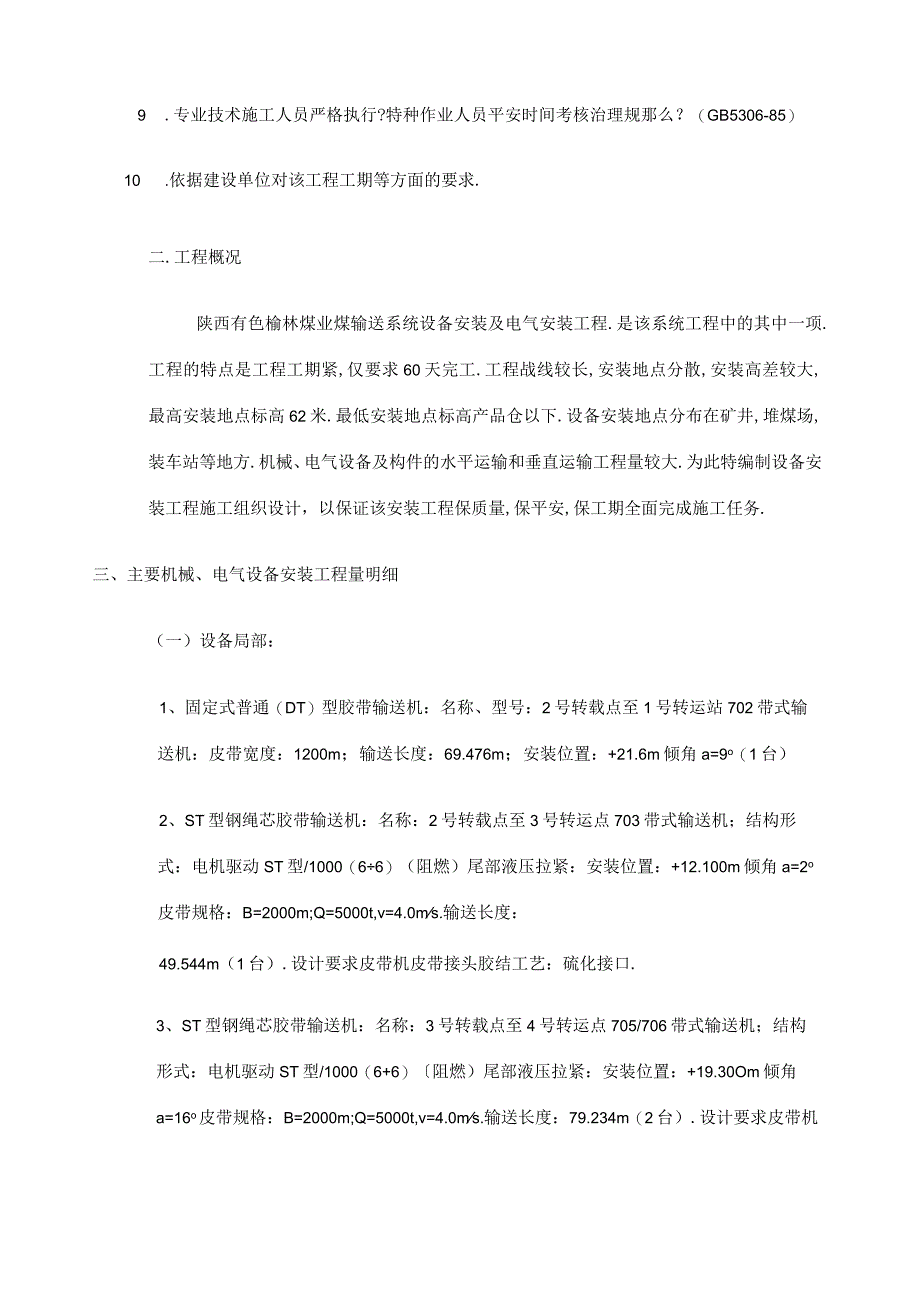

3、B5306-85）10 .依据建设单位对该工程工期等方面的要求.二.工程概况陕西有色榆林煤业煤输送系统设备安装及电气安装工程.是该系统工程中的其中一项.工程的特点是工程工期紧,仅要求60天完工.工程战线较长,安装地点分散,安装高差较大,最高安装地点标高62米.最低安装地点标高产品仓以下.设备安装地点分布在矿井,堆煤场,装车站等地方.机械、电气设备及构件的水平运输和垂直运输工程量较大.为此特编制设备安装工程施工组织设计，以保证该安装工程保质量,保平安,保工期全面完成施工任务.三、主要机械、电气设备安装工程量明细（一）设备局部：1、固定式普通（DT）型胶带输送机：名称、型号：2号转载点至1号转运站
4、702带式输送机：皮带宽度：1200m；输送长度：69.476m；安装位置：+21.6m倾角a=9o（1台）2、ST型钢绳芯胶带输送机：名称：2号转载点至3号转运点703带式输送机；结构形式：电机驱动ST型/1000（66）（阻燃）尾部液压拉紧：安装位置：+12.100m倾角a=2o皮带规格：B=2000m;Q=5000t,v=4.0ms.输送长度：49.544m（1台）.设计要求皮带机皮带接头胶结工艺：硫化接口.3、ST型钢绳芯胶带输送机：名称：3号转载点至4号转运点705/706带式输送机；结构形式：电机驱动ST型/1000（6+6）阻燃）尾部液压拉紧：安装位置：+19.30Om倾角a=1
5、6o皮带规格：B=2000m;Q=5000t,v=4.0ms.输送长度：79.234m（2台）.设计要求皮带机皮带接头胶结工艺：硫化接口.4、非标设备：名称：机头溜槽及捡钎溜槽.结构形式：普通溜槽（底板,侧板、加衬板）1套/14.04t:构件刷漆防腐要求：除锈后涂两遍防锈漆,在刷两遍乳白色面漆.安装位置;+17.600m.（25.2吨）5、起重葫芦：型号；cdlT0-60d,H=60m,起重量：10吨.6、单轨小车：名称及型号：手动单轨小车SG3:起重量；3吨.7、ST型钢绳芯胶带输送机：名称：4号转载点至汽车装车站点707/708带式输送机；结构形式：电机驱动ST型/1000（6+6）阻燃）
6、中部液压拉紧：安装位置：+36.83OnI倾角a=11.75皮带规格：B=2000m;Q=5000t,v=4.0ms.输送长度：124.172m（2台）.设计要求皮带机皮带接头胶结工艺：硫化接口.8、链板式输送机：规格及型号;Q=1600立方米h,v=L0ms,驱动装置组数；1组.名称;产品仓下链带给煤机.安装位置+1030m,设备数量24台.9、破拱器（空气炮）：名称及型号：空气炮KQB-ATOO设备数量：136套10、ST型钢绳芯胶带输送机：名称：产品仓至2号转载点701带式输送机；结构形式：电机驱动ST型/1000（6+6）（阻燃）尾部液压拉紧：安装位置：+18.600m倾角2=015皮
7、带规格：B=2000m;Q=5000t,v=4.0ms.输送长度：82.79m(111、ST型钢绳芯胶带输送机：名称：产品仓至3号转载点704带式输送机；结构形式：电机驱动ST型/1000（6+6）（阻燃）尾部液压拉紧：安装位置：+7.300m倾角2=0皮带规格：B=2000m;Q=5000t,v=4.0ms.输送长度：80.65m（1台）.设计要求皮带机皮带接头胶结工艺：硫化接口.12、非标设备：名称：给煤机机前溜槽.结构形式：普通溜槽（底板,侧板、加衬板）1套/7.2t、构件刷漆防腐要求：除锈后涂两遍防锈漆,在刷两遍乳白色面漆.安装位置;+10300m.13、矿井杂质泵：名称及规格：排污泵
8、、质量;0.55t;输送介质；污水、工作压力；0.15MpsQ=30立方米/h、H=15m.安装地点：0.00、设备数量；4t台.14、矿井隔爆型离心风机：名称;冷却风机,质量；1吨以内，安装地点；产品仓下面、设备数量;24台.（二）电气局部：1、干式电力变压器SCB-1250KVA2台干式电力变压器SCB-800KVA1台干式电力变压器SCB-500KVA1台2、高压开关柜KGN-1235台3、高压变频柜10台4、低压配电柜MNS29台5、低压变频柜1台6、集中限制逻辑元件柜（PLC）4台7、铜母线TMY-80*8238米8、各种分线盒、按钮盒、检修电源176个9、高压电缆YJVTOKV67
9、50米10、动力电缆YJV-O.6/1KV33300米IK限制电缆KVV-450/750V19110米12、电缆桥架QGQJ-C1-01-206（208）2021米13、焊接钢管4950米（SCloO=50米、SC50=100米、SC40=800米、SC25=4000米）14、电气接地3个系统四、设备安装工程施工部署1,九冶杭来湾煤矿输送工程工程部下设一个设备安装施工队和一个电气安装施工队，分别承当整个工程的设备和电气安装工作.每个安装队分三个安装班组,分别承当皮带输送机.链板输送机,风机,水泵,非标设备等设备的安装以及桥架、钢管敷设，电缆敷设,盘箱柜安装、变压器安装,接线,调试等工程任务.根
10、据现场实际情况同时进行施工.（详见附表组织机构图）2.施工方案安排:工期78天,方案2月14日至4月3014日.（详见施工进度表）3 .施工质量目标：各项工程均到达相应的国家质量合格标准.4 .施工组织及施工人员安排：该工程设机械电气设备安装工程经理1人,机械、电气工程技术负责人各1人,机械、电气工程质量员各1人,工程平安员1人,工程行政治理1人,工程材料治理员1人.工程主要施工人员钳工6人,起重工6人，电工6人，电气焊工6人,普工10人,总计人员配备约42人.注：设备安装队组织治理,质量和平安治理体系进场后应融入杭来湾工程工程部的治理体系.5 .施工机具配备：依据该工程实际情况我们为该工程配
11、备以下机具；1, 50吨汽车吊1台.2,25吨汽车吊1台.3,卷扬机5吨1台.4,交流电焊机8台.5,倒链5吨2个.6,倒链3吨2个.7,千斤顶50吨2个.8,千斤顶30吨2个.9,二氧化碳气体保护焊机2台.10,气焊工具4套.11,皮带粘接硫化机1台12,经纬仪1台.13,水平仪1台.14,框式水平仪1台.15,磁力线坠2个.16,压接钳1个17,弯管器1个18,各种电工工具10套19,高压摇表1台20,低压摇表1台21,万用表1台22,工程车1辆.23,平板拖车5吨1辆.其他机具根据现场实际需要随时配备.五.设备安装工程施工方案1,安装前的施工准备工作：1.1,安装前组织安装人员学习施工图
12、,设备安装施工方案,并进行设备安装平安和技术交底，使施工人员全面了解安装工艺,施工方法和技术要求及安装工程质量要求,做到人人心中有数.1.2,做好施工图的自审,和施工图会审工作,把图纸问题,设备技术等问题,在安装前尽可能的处理好,做到万无一失.1. 3,设备安装前必须认真做好土建设备根底的交接和验收工作,对于设备根底的标高，中轴线,螺栓孔及预埋件的定位尺寸,要反复对照施工图进行核查,发现问题及时处理解决,把土建根底问题消灭在设备安装前.1.4, 设备安装前必须认真做好各种设备进场的开箱检查工作,必须认真地按设备到货清单进行清点,核对到货数量,检查设备零部件的质量,发现问题及时反应,并办理好设备
13、进场交接记录.1.5,设备安装前施工人员必须按时到位,现场安装的各工种的作业人员必须持证上岗.1.6,设备安装使用的设备机具必须完好且性能可靠,满足现场施工的要求.1. 7,现场安装平安防护举措必须可靠到位.新入场的员工必须经过三级平安教育,方可上岗工作.2,安装工艺流程：2.1,皮带机安装施工工艺如下：设备进场验收一设备根底交接验收一设备安装放线一皮带机机头和机位安装一皮带机中间架安装一皮带机上下托辐和调心托辑安装一皮带机拉紧装置安装一螺栓二次紧固一机架焊接一设备补漆一皮带机皮带安装-皮带硫化胶结一拉紧装置配重安装一皮带机清扫器安装一皮带机单体设备试运行一办理交工.2. 2,链板输送机安装施
14、工工艺如下:设备进场验收一设备根底交接验收一设备安装放线一链板输送机机头和机位安装一链板输送机机架安装一链板输送机上下托辑安装一链板输送机链板安装一链板输送机漏斗和溜槽安装一链板输送机单体设备试运行一办理交工.2. 3,离心风机安装施工工艺如下：设备进场验收一设备根底交接验收一设备安装放线一离心风机安装就位一离心风机地脚螺栓二次灌浆一离心风机二次找正安装一系统风管安装一离心风机单体设备试运行一办理交工.2. 4,污水泵安装施工工艺如下:设备进场验收一设备根底交接验收一设备安装放线一污水泵安装就位一污水泵地脚螺栓二次灌浆一污水泵二次找正安装一污水系统管道安装一污水泵单体设备试运行一办理交工.2.
15、 5,起重设备安装施工工艺如下:设备进场验收一设备根底交接验收一设备安装放线一悬挂式单梁吊轨道安装一车档安装一单轨小车安装一起重葫芦安装一单体设备试运行一办理交工.2. 6,非标设备安装施工工艺如下:设备进场验收一设备根底交接验收一设备安装放线一非标设备安装根据现场情况进行安装.电气设备安装施工程序见下页流程图：3. K设备进场检验,采用1625吨汽车吊配合卸车,人工检验采用钢卷尺及游标卡尺等工具进行检验.保证设备零部件的质量符合要求.供货数量盘点准确无误.3.2、 设备安装放线：设备中轴线、定位轴线采用经纬仪进行测量限制,设备安装基准标高采用水准仪测量限制.3.3、设备安装及找正,安装就位采用倒链和千斤顶配合进行安装就位,皮带机头架和尾架采用框式水平仪进行找正.中间架的安装应在皮带机头尾之间拉设钢丝吊线坠进行找正安装.3.4、设备零部件的水平倒运和垂直运输,大的部件采用2550吨汽车吊配合进行垂直运输,部件的水平运输可采用卷扬机或单轨吊及倒链来完成.较小的零部件均采用人工倒运.3.5、皮带机皮带的安装可采用IO吨单轨吊和手工倒链配合进行皮带机皮带
