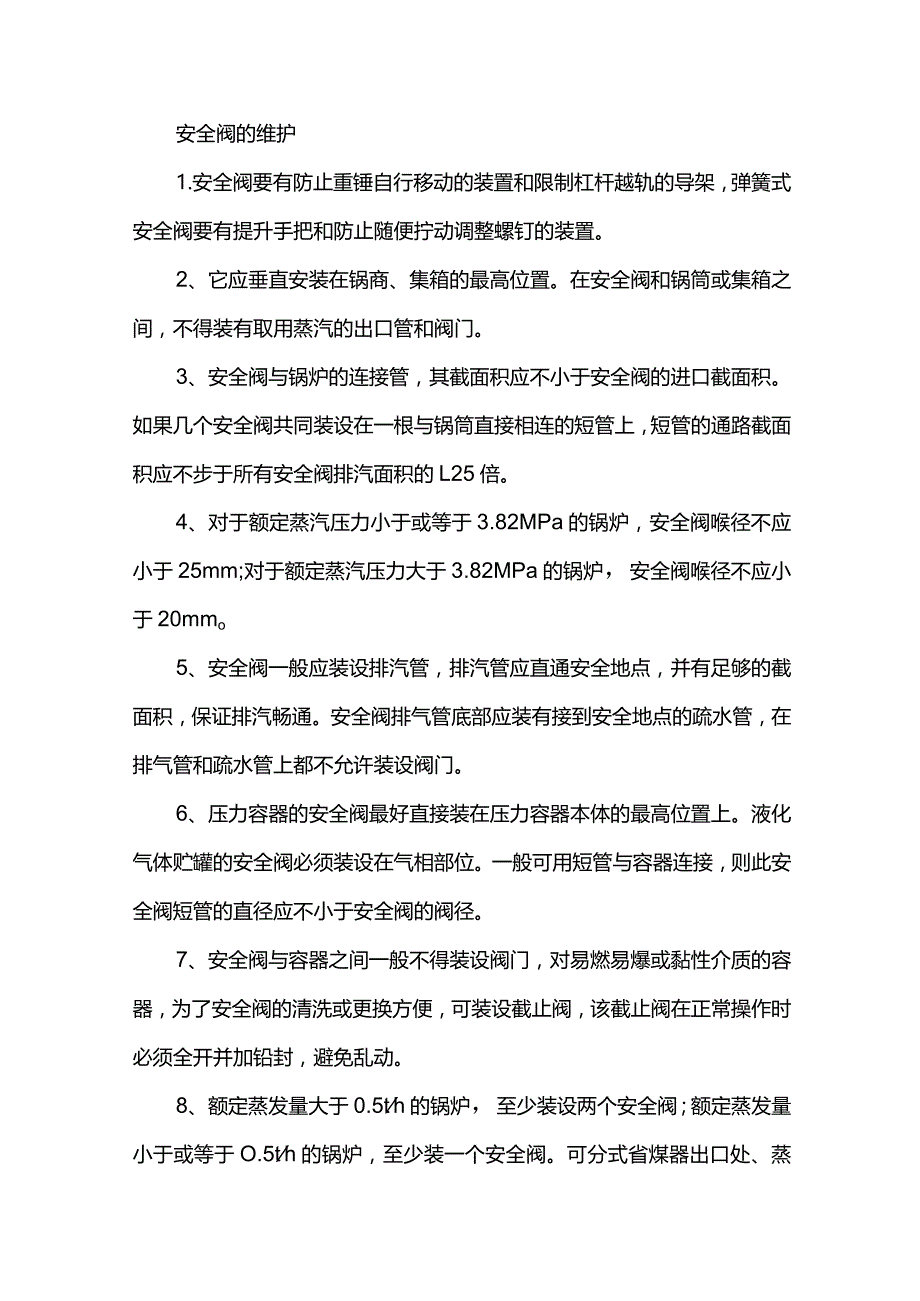

安全阀运行检修及常见问题处理.docx_第1页
第1页 / 共7页

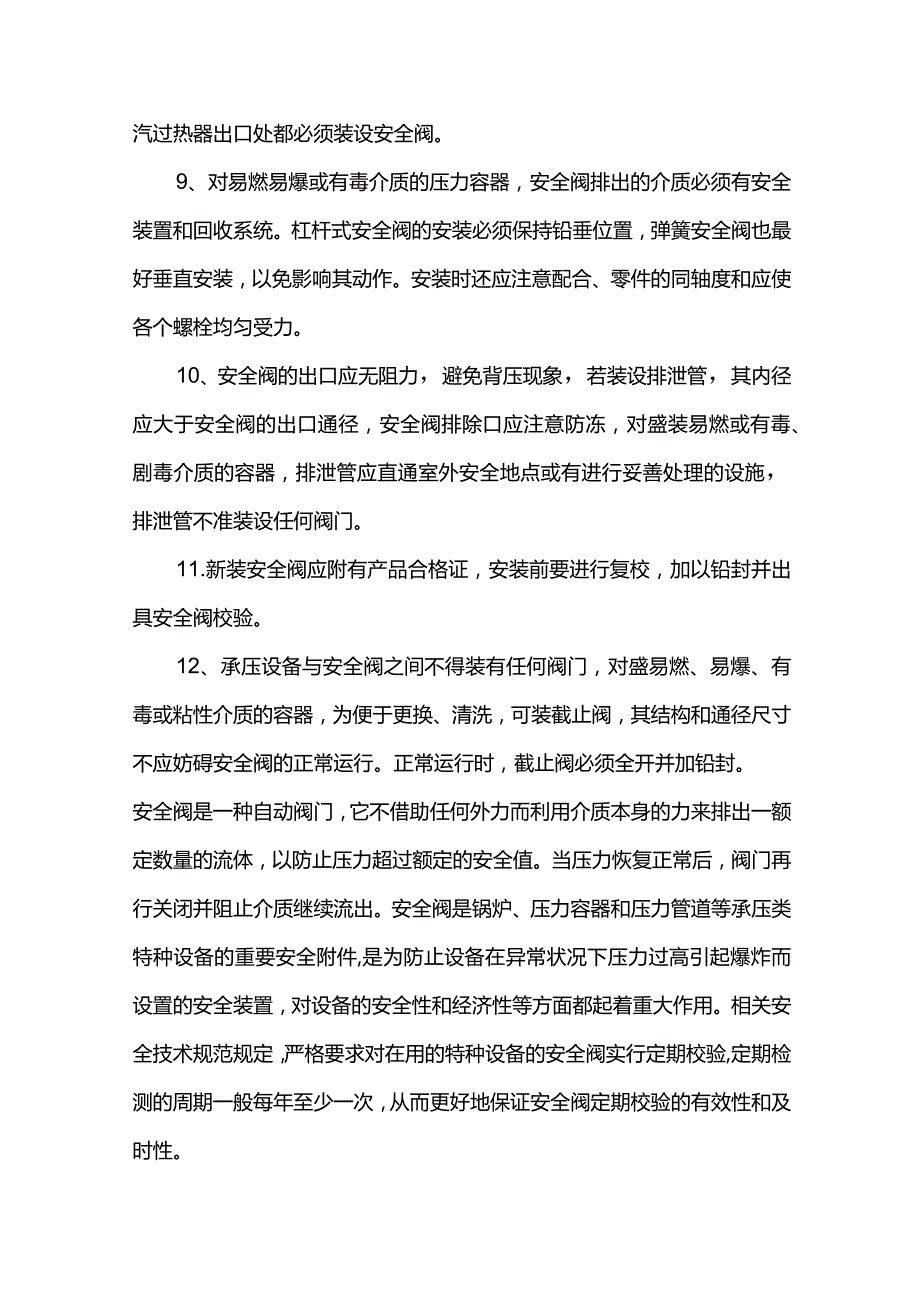

安全阀运行检修及常见问题处理.docx_第2页
第2页 / 共7页

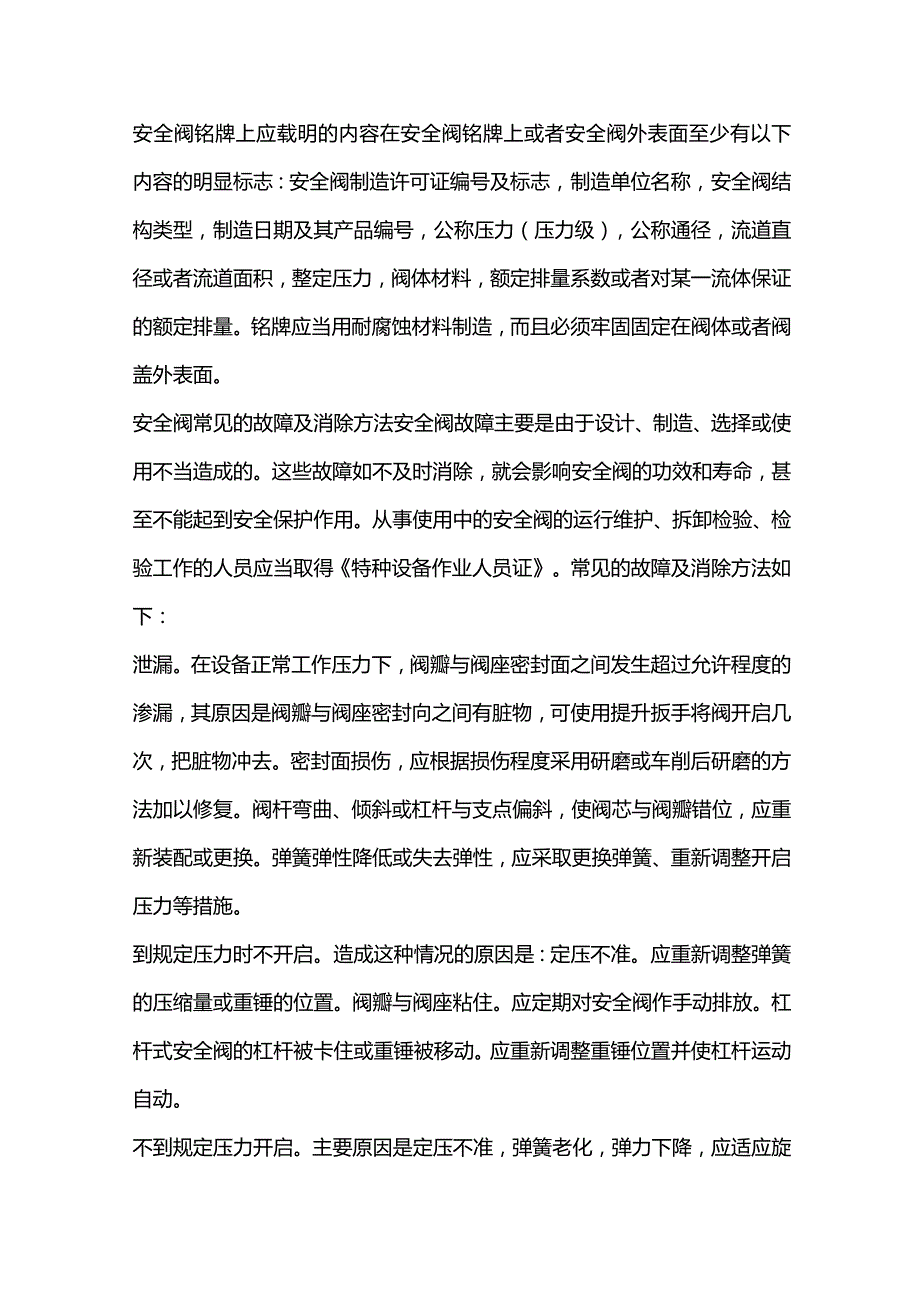

安全阀运行检修及常见问题处理.docx_第3页
第3页 / 共7页
安全阀运行检修及常见问题处理.docx_第4页
第4页 / 共7页
安全阀运行检修及常见问题处理.docx_第5页
第5页 / 共7页
安全阀运行检修及常见问题处理.docx_第6页
第6页 / 共7页
安全阀运行检修及常见问题处理.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《安全阀运行检修及常见问题处理.docx》由会员分享,可在线阅读,更多相关《安全阀运行检修及常见问题处理.docx(7页珍藏版)》请在第壹文秘上搜索。

1、安全阀的维护1.安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。2、它应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。3、安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的L25倍。4、对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm;对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mmo5、安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的

2、截面积,保证排汽畅通。安全阀排气管底部应装有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。6、压力容器的安全阀最好直接装在压力容器本体的最高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接,则此安全阀短管的直径应不小于安全阀的阀径。7、安全阀与容器之间一般不得装设阀门,对易燃易爆或黏性介质的容器,为了安全阀的清洗或更换方便,可装设截止阀,该截止阀在正常操作时必须全开并加铅封,避免乱动。8、额定蒸发量大于0.5th的锅炉,至少装设两个安全阀;额定蒸发量小于或等于O.5th的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。9、对易燃易

3、爆或有毒介质的压力容器,安全阀排出的介质必须有安全装置和回收系统。杠杆式安全阀的安装必须保持铅垂位置,弹簧安全阀也最好垂直安装,以免影响其动作。安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。10、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。11.新装安全阀应附有产品合格证,安装前要进行复校,加以铅封并出具安全阀校验。12、承压设备与安全阀之间不得装有任何阀门,对盛易燃、易爆、有毒或粘性介质的容器,为便于更换、清洗,可装截

4、止阀,其结构和通径尺寸不应妨碍安全阀的正常运行。正常运行时,截止阀必须全开并加铅封。安全阀是一种自动阀门,它不借助任何外力而利用介质本身的力来排出一额定数量的流体,以防止压力超过额定的安全值。当压力恢复正常后,阀门再行关闭并阻止介质继续流出。安全阀是锅炉、压力容器和压力管道等承压类特种设备的重要安全附件,是为防止设备在异常状况下压力过高引起爆炸而设置的安全装置,对设备的安全性和经济性等方面都起着重大作用。相关安全技术规范规定,严格要求对在用的特种设备的安全阀实行定期校验,定期检测的周期一般每年至少一次,从而更好地保证安全阀定期校验的有效性和及时性。安全阀铭牌上应载明的内容在安全阀铭牌上或者安全

5、阀外表面至少有以下内容的明显标志:安全阀制造许可证编号及标志,制造单位名称,安全阀结构类型,制造日期及其产品编号,公称压力(压力级),公称通径,流道直径或者流道面积,整定压力,阀体材料,额定排量系数或者对某一流体保证的额定排量。铭牌应当用耐腐蚀材料制造,而且必须牢固固定在阀体或者阀盖外表面。安全阀常见的故障及消除方法安全阀故障主要是由于设计、制造、选择或使用不当造成的。这些故障如不及时消除,就会影响安全阀的功效和寿命,甚至不能起到安全保护作用。从事使用中的安全阀的运行维护、拆卸检验、检验工作的人员应当取得特种设备作业人员证。常见的故障及消除方法如下:泄漏。在设备正常工作压力下,阀瓣与阀座密封面

6、之间发生超过允许程度的渗漏,其原因是阀瓣与阀座密封向之间有脏物,可使用提升扳手将阀开启几次,把脏物冲去。密封面损伤,应根据损伤程度采用研磨或车削后研磨的方法加以修复。阀杆弯曲、倾斜或杠杆与支点偏斜,使阀芯与阀瓣错位,应重新装配或更换。弹簧弹性降低或失去弹性,应采取更换弹簧、重新调整开启压力等措施。到规定压力时不开启。造成这种情况的原因是:定压不准。应重新调整弹簧的压缩量或重锤的位置。阀瓣与阀座粘住。应定期对安全阀作手动排放。杠杆式安全阀的杠杆被卡住或重锤被移动。应重新调整重锤位置并使杠杆运动自动。不到规定压力开启。主要原因是定压不准,弹簧老化,弹力下降,应适应旋紧调整阀杆或更换弹簧。排放后压力

7、继续上升。这主要是因为选用的安全阀排量小于设备的安全泄放量,应重新选用合适的安全阀。阀杆中线不正或弹簧生锈,使阀瓣不能开到应有的高度,应重新装配阀杆或更换弹簧。排气管截面不够,应采取符合安全排放面积的排气管。阀瓣频跳或振动。主要是由于弹簧刚度太大,应改用刚度适当的弹簧。调节圈调整不当,使用座压力过高,应重新调整调节圈位置。排放管道阻力过大,造成过大的排放背压。排放后阀瓣不回座。这主要是弹簧弯曲,阀杆、阀瓣安装位置不正或被卡住造成的,应重新装配。做好安全阀的维护和检查工作要使安全阀动作灵敏、可靠和密封性能良好,必须在锅炉、压力容器、压力管道的运行过程中加强维护和检查。要经常保持安全阀的清洁,防止

8、阀体弹簧等被油垢脏物填满或被腐蚀,防止安全阀排放管被油污或其他异物堵塞。经常检查铅封是否完好,防止杠杆式安全阀的重锤松动或被移动,防止随意拧动。发现安全阀有泄漏迹象时,应时及更换或检修。禁止用加大载荷(如过分拧紧弹簧式安全阀的调节螺丝或在杠杆式安全阀的杠杆上加挂重物等)的方法来消除泄漏。为防止阀瓣和阀座被气体中的油垢等脏物粘住,致使安全润不能正常开启,对用于空气、蒸汽或带有粘滞性脏物但排放不会造成危害的其他气体的安全阀,应定期做手提排放试验。为保持安全阀灵敏可靠,每年至少做一次定期校验。定期校验的内容一般包括动态检查和解体检查。动态检查的主要内容是检查安全阀的开启压力、回座压力、密封程度以及在

9、额定排放压力下的开启高度等,其要求与安全阀调试时相同。若动态检查不合格,或在运行中发现有泄漏等异常情况时,则应作解体检查。解体后仔细检查安全阀的所有零部件有无裂纹、伤痕、磨损、腐蚀、变形等情况,并根据缺陷的大小和损坏程度予以修复或更换,最后组装,进行动态检查。1.安全阀在安装前应进行耐压试验和气密性试验,以检验安全阀的强度和密封性能。合格后才能进行校正和调整。2、在气体试验台上,通过调节施加在阀瓣上的载荷来校正安全阀的开启压力。杠杆式安全阀调节重锤位置,弹簧式安全阀调节弹簧压缩量。安全阀的开启压力应符合锅炉、压力容器安全技术监察规程的有关规定。3、在容器上,通过调整安全阀调节圈与阀瓣的间隙,来

10、调整安全阀的排放压力和回座压力。如果安全阀在开启压力下仅有泄漏而不起跳或虽起跳但压力下降后有剧烈震动和蜂鸣声,则是间隙偏大,应调整得小一些。如果回座压力过低,则是调节圈的间隙过小,应适当调大。蒸汽用安全阀的排放压力应小于或等于开启压力的L03倍,启闭压差应不大于开启压力的10%o空气或其他气体用安全阀的排放压力应小于或等于开启压力的LlO倍启闭压差不大于开启压力的15%04、安全阀进行校验和压力调整时,必须有使用单位主管锅炉压力容器安全的技术人员在场调整及校验装置用压力表的精度应不低于1级,在线调校时,应有安全防护措施。5、校验过程中,校验人员应及时做好记录。校验合格的安全阀,在安装好有关附件

11、装置后应进行铅封,以防止随便改变已调整好的状态。弹簧式安全阀的检修方法是:1.拆卸时,应先拆下底盖,再拆下杠杆。注意杠杆上的小螺母不能拧得过紧。如果杠杆上带有锁扣装置,则要卸掉锁扣才能拆卸。如果弹簧有损伤或折断时,应更换新弹簧或将断裂部分剪除后重新安装。2、检查安全阀是否漏气;如有漏气现象应及时处理;如需重新调整整定压力值时应进行复验和调整试验;3、当发现安全阀动作不灵敏或有异常振动时应及时停车检查原因并予以排除。4、在维修过程中应注意防止因碰撞而损坏零件及密封面等缺陷的发生;同时还要注意避免因油液污染而造成故障和安全事故的发生。(1)安装前仔细清洗管道系统内的异物及焊渣等杂物(2)按图纸要求

12、连接好阀门与管道系统的法兰(3)用专用工具打开顶盖(4)取出调节螺钉(5)取下压簧(6)装上调节螺钉(7)装好顶盖(8)关闭阀门弹簧式安全阀如何保养1.定期检验根据使用情况定期检验一次即可。2、保持清洁每次使用完毕要及时清理干净。弹簧式安全阀如何安装1.首先需要确认的是安装位置的选择(1)安装在通风良好的场所;(2)尽量远离热源;(3)尽量靠近电源;(4)不要安装在潮湿的场所。2.其次需要注意的是安装的尺寸(1般来讲其公称通径为DN25-DN400mm不等.具体可以根据实际需求选择合适规格的安全阀产品上匕如:DN40*1.5L型不锈钢波纹管伸缩器就是比较常用的一个型号.(当然也可以根据用户需求定制)(2)对于特殊规格的产品还需要考虑它的重量和长度。
