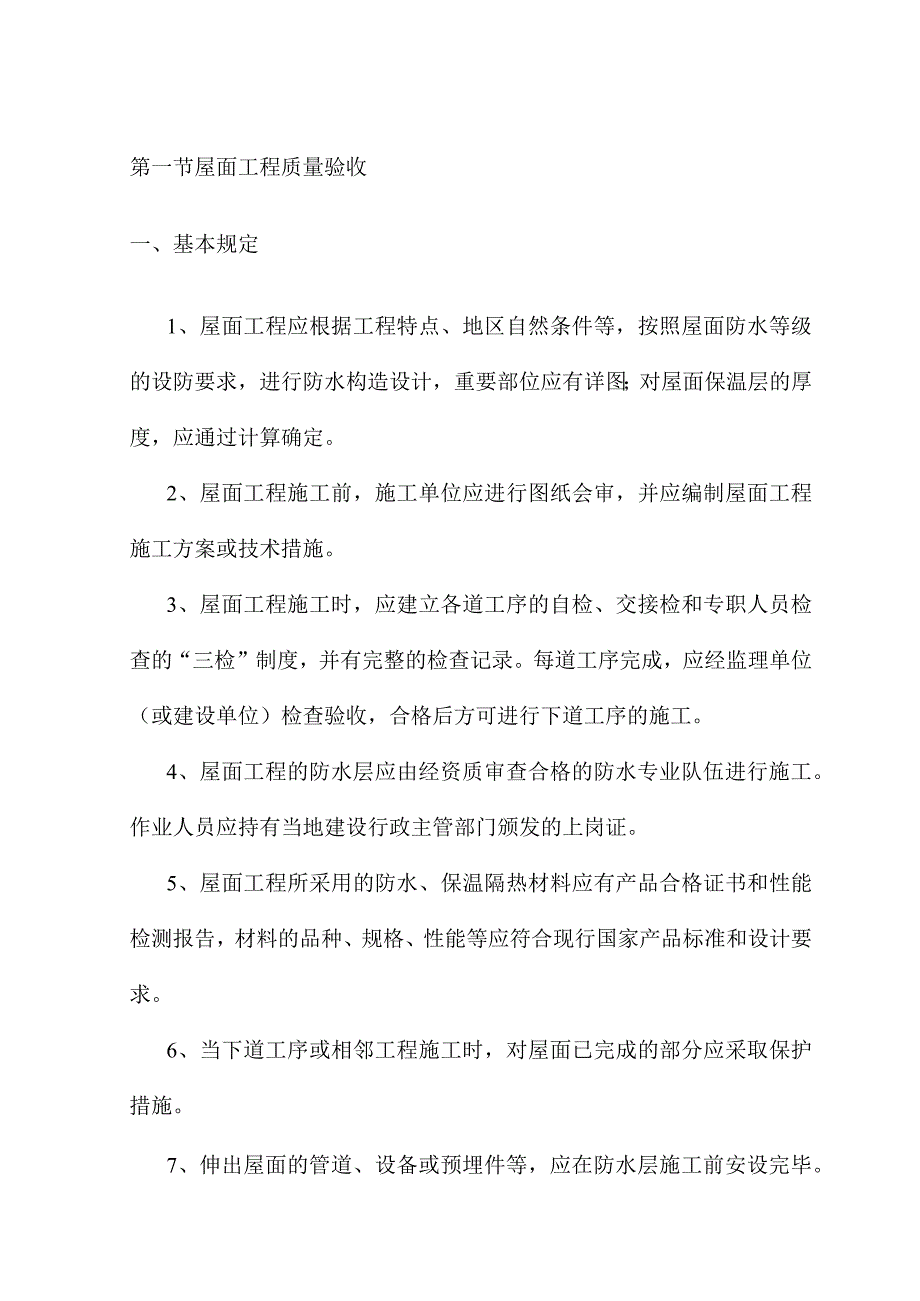

1、第一节屋面工程质量验收一、基本规定1、屋面工程应根据工程特点、地区自然条件等，按照屋面防水等级的设防要求，进行防水构造设计，重要部位应有详图；对屋面保温层的厚度，应通过计算确定。2、屋面工程施工前，施工单位应进行图纸会审，并应编制屋面工程施工方案或技术措施。3、屋面工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经监理单位（或建设单位）检查验收，合格后方可进行下道工序的施工。4、屋面工程的防水层应由经资质审查合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。5、屋面工程所采用的防水、保温隔热材料应有产品合格证书

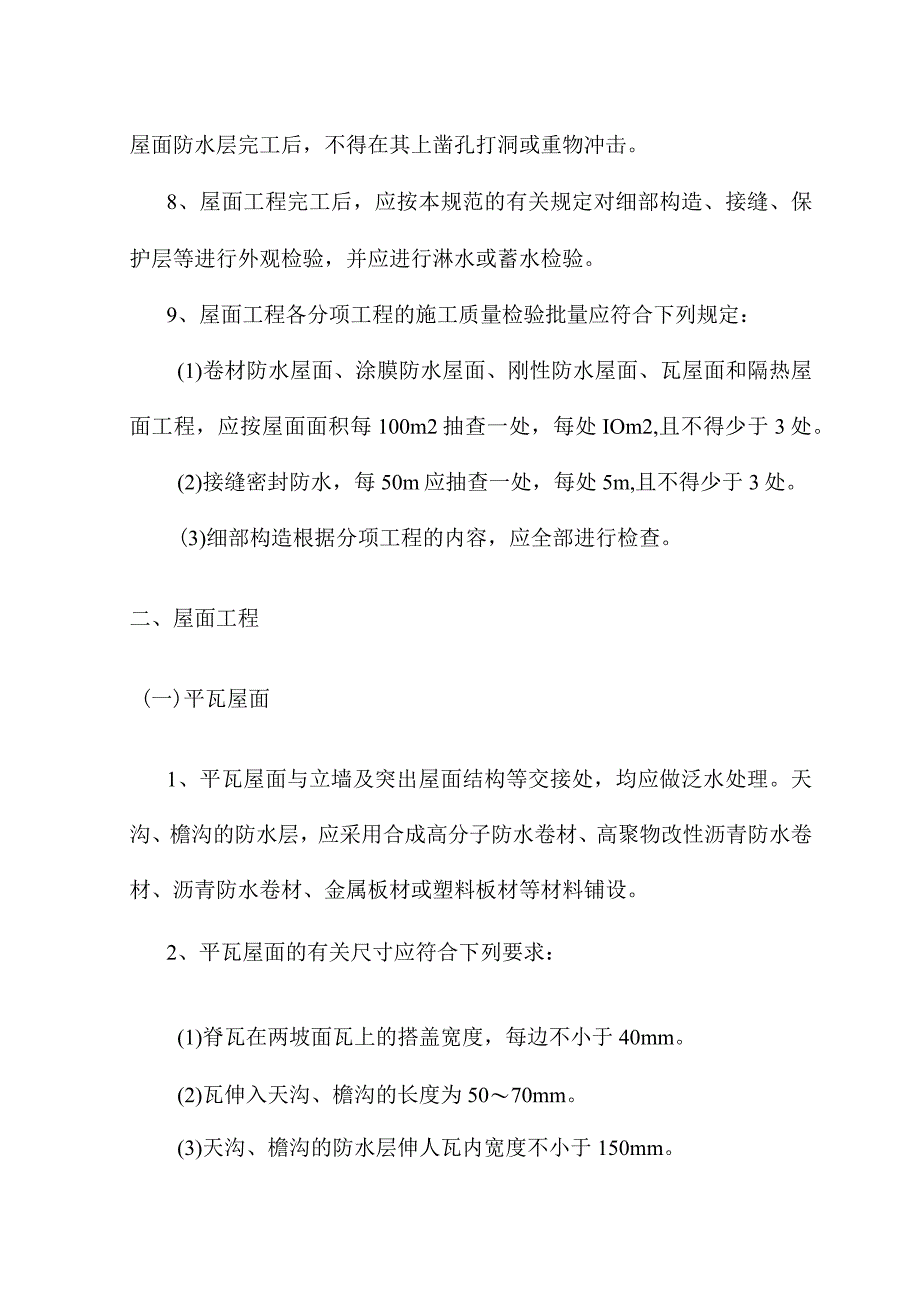

2、和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。6、当下道工序或相邻工程施工时，对屋面已完成的部分应采取保护措施。7、伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。8、屋面工程完工后，应按本规范的有关规定对细部构造、接缝、保护层等进行外观检验，并应进行淋水或蓄水检验。9、屋面工程各分项工程的施工质量检验批量应符合下列规定：(1)卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面和隔热屋面工程，应按屋面面积每100m2抽查一处，每处IOm2,且不得少于3处。(2)接缝密封防水，每50m应抽查一处，每处5m,且不得

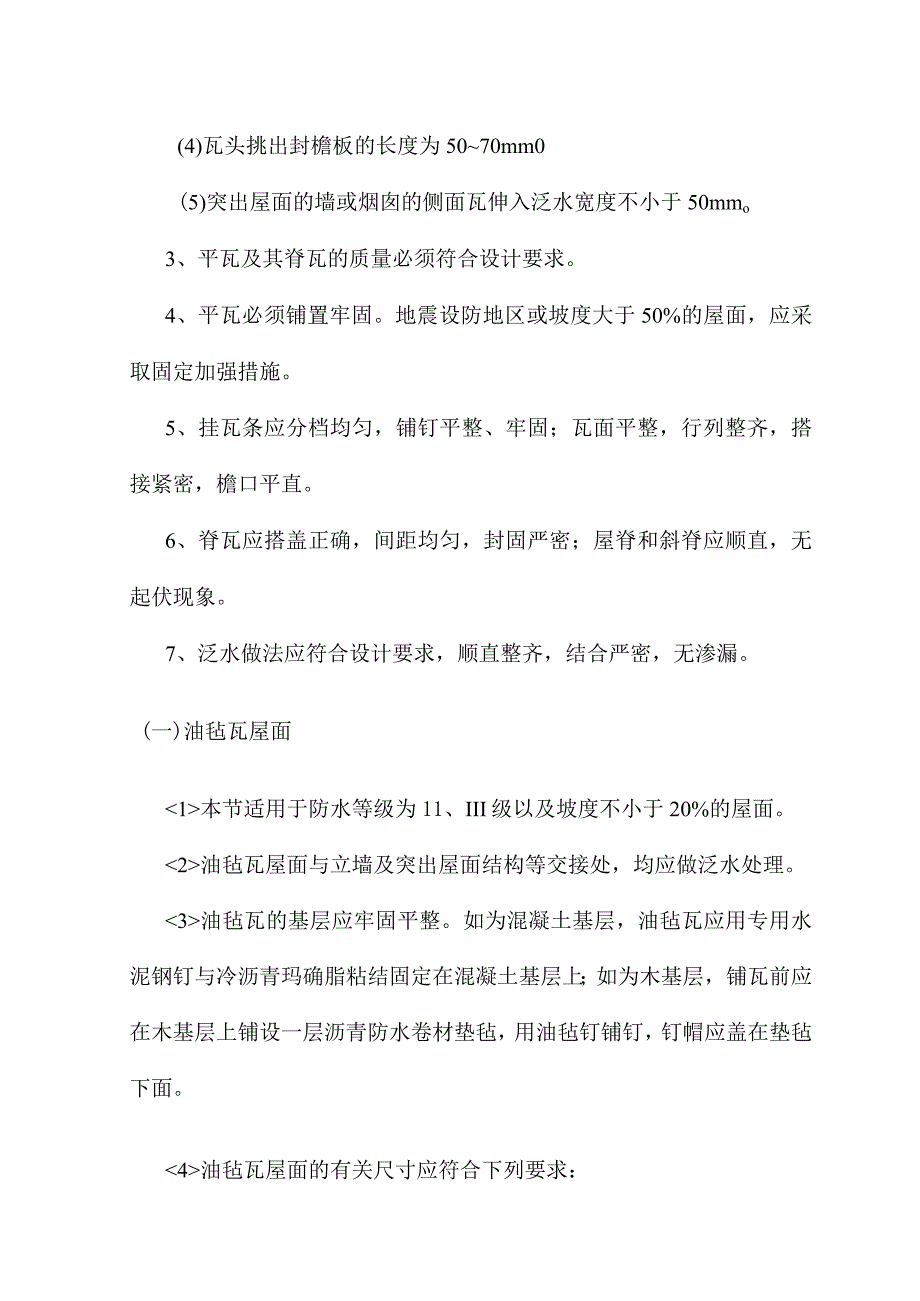

3、少于3处。(3)细部构造根据分项工程的内容，应全部进行检查。二、屋面工程(一)平瓦屋面1、平瓦屋面与立墙及突出屋面结构等交接处，均应做泛水处理。天沟、檐沟的防水层，应采用合成高分子防水卷材、高聚物改性沥青防水卷材、沥青防水卷材、金属板材或塑料板材等材料铺设。2、平瓦屋面的有关尺寸应符合下列要求：(1)脊瓦在两坡面瓦上的搭盖宽度，每边不小于40mm。(2)瓦伸入天沟、檐沟的长度为5070mm。(3)天沟、檐沟的防水层伸人瓦内宽度不小于150mm。(4)瓦头挑出封檐板的长度为5070mm0(5)突出屋面的墙或烟囱的侧面瓦伸入泛水宽度不小于50mmo3、平瓦及其脊瓦的质量必须符合设计要求。4、平瓦必
4、须铺置牢固。地震设防地区或坡度大于50%的屋面，应采取固定加强措施。5、挂瓦条应分档均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。6、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。7、泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。(一)油毡瓦屋面本节适用于防水等级为11、III级以及坡度不小于20%的屋面。油毡瓦屋面与立墙及突出屋面结构等交接处，均应做泛水处理。油毡瓦的基层应牢固平整。如为混凝土基层，油毡瓦应用专用水泥钢钉与冷沥青玛确脂粘结固定在混凝土基层上；如为木基层，铺瓦前应在木基层上铺设一层沥青防水卷材垫毡，用油毡钉铺钉，钉帽应盖在垫毡下面。油毡
5、瓦屋面的有关尺寸应符合下列要求：脊瓦与两坡面油毡瓦搭盖宽度海边不小于100mmo脊瓦与脊瓦的压盖面不小于脊瓦面积的l2o油毡瓦在屋面与突出屋面结构的交接处铺贴高度不小于250mmo油毡瓦的质量必须符合设计要求。油毡瓦所用固定钉必须钉平、钉牢，严禁钉帽外露油毡瓦表面。油毡瓦的铺设方法应正确；油毡瓦之间的对缝，上下层不得重合。油毡瓦应与基层紧贴，瓦面平整，檐口顺直。泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。（三）金属板材屋面金属板材屋面与立墙及突出屋面结构等交接处,均应做泛水处理。两板间应放置通长密封条；螺栓拧紧后，两板的搭接口处应用密封材料封严。压型板应采用带防水垫圈的镀锌螺栓（螺钉）
6、固定，固定点应设在波峰上。所有外露的螺栓（螺钉），均应涂抹密封材料保护。压型板屋面的有关尺寸应符合下列要求：压型板的横向搭接不小于一个波，纵向搭接不小于200mmo压型板挑出墙面的长度不小于200mmo压型板伸入檐沟内的长度不小于150mmo压型板与泛水的搭接宽度不小于200mmo金属板材及辅助材料的规格和质量，必须符合设计要求。金属板材的连接和密封处理必须符合设计要求,不得有渗漏现象。金属板材屋面应安装平整，固定方法正确，密封完整；排水坡度应符合设计要求。金属板材屋面的檐口线、泛水段应顺直，无起伏现象。三、隔热屋面工程(一)架空屋面1、架空隔热层的高度应按照屋面宽度或坡度大小的变化确定。如设
7、计无要求，一般以10030Omm为宜。当屋面宽度大于IOm时，应设置通风屋脊。2、架空隔热制品支座底面的卷材、涂膜防水层应采取加强措施，操作时不得损坏已完工的防水层。3、架空隔热制品的质量应符合下列要求：(1)非上人屋面的粘土砖强度等级不应低于MU7.5；上人屋面的粘土砖强度等级不应低于MUlOo(2)混凝土板的强度等级不应低于C20,板内宜加放钢丝网片。4、架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷。5、架空隔热制品的铺设应平整、稳固，缝隙勾填应密实；架空隔热制品距山墙或女儿墙不得小于250mm,架空层中不得堵塞，架空高度及变形缝做法应符合设计要求。6、相邻两块制品的高低差不
8、得大于3mm。()蓄水屋面蓄水屋面应采用刚性防水层或在卷材、涂膜防水层上面再做刚性防水层，防水层应采用耐腐蚀、耐霉烂、耐穿刺性能好的材料。蓄水屋面应划分为若干蓄水区，每区的边长不宜大于10m,在变形缝的两侧应分成两个互不连通的蓄水区；长度超过40m的蓄水屋面应做横向伸缩缝一道。蓄水屋面应设置人行通道。蓄水屋面所设排水管、溢水口和给水管等，应在防水层施工前安装完毕。每个蓄水区的防水混凝土应一次浇筑完毕，不得留施工缝。蓄水屋面上设置的溢水口、过水孔、排水管、溢水管，其大小、位置、标高的留设必须符合设计要求。蓄水屋面防水层施工必须符合设计要求，不得有渗漏现象。（三）种植屋面1、种植屋面的防水层应采用
9、耐腐蚀、耐霉烂、耐穿刺性能好的材料。2、种植屋面采用卷材防水层时，上部应设置细石混凝土保护层。3、种植屋面应有1%3%的坡度。种植屋面四周应设挡墙，挡墙下部应设泄水孔，孔内侧放置疏水粗细骨料。4、种植覆盖层的施工应避免损坏防水层；覆盖材料的厚度、质（重）量应符合设计要求。5、种植屋面挡墙泄水孔的留设必须符合设计要求，并不得堵塞。6、种植屋面防水层施工必须符合设计要求，不得有渗漏现象。四、细部构造1、用于细部构造处理的防水卷材、防水涂料和密封材料的质量，均应符合本规范有关规定的要求。2、卷材或涂膜防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材或涂膜附加层。3、天沟、檐沟的防水构造
10、应符合下列要求：（1）沟内附加层在天沟、檐沟与屋面交接处宜空铺，空铺的宽度不应小于200mm。(2)卷材防水层应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。(3)涂膜收头应用防水涂料多遍涂刷或用密封材料封严。(4)在天沟、檐沟与细石混凝土防水层的交接处，应留凹槽并用密封材料嵌填严密。4、檐口的防水构造应符合下列要求：(1)铺贴檐口80Omm范围内的卷材应采取满粘法。(2)卷材收头应压入凹槽，采用金属压条钉压，并用密封材料封口。(3)涂膜收头应用防水涂料多遍涂刷或用密封材料封严。(4)檐口下端应抹出鹰嘴和滴水槽。5、女儿墙泛水的防水构造应符合下列要求：(1)铺贴泛水处的卷材
11、应采取满粘法。(2)砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm,凹槽上部的墙体应做防水处理。(3)涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。(4)混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封6、水落口的防水构造应符合下列要求：(1)水落口杯上口的标高应设置在沟底的最低处。(2)防水层贴入水落口杯内不应小于50mm。(3)水落口周围直径50OnUn范围内的坡度不应小于5%,并采用防水涂料或密封材料涂封，其厚度不应小于2mm。(4)水落口杯与基层接触处应留宽20
12、mm、深20mm凹槽，并嵌填密封材料。7、变形缝的防水构造应符合下列要求：(1)变形缝的泛水高度不应小于250mm。(2)防水层应铺贴到变形缝两侧砌体的上部。(3)变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。(4)变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。8、伸出屋面管道的防水构造应符合下列要求：(1)管道根部直径50Omm范围内，找平层应抹出高度不小于30mm的圆台。(2)管道周围与找平层或细石混凝土防水层之间，应预留20mmx20mm的凹槽，并用密封材料嵌填严密。(3)管道根部四周应增设附加层，宽度和高度均不应小于300mm。(4)管道上的防水
13、层收头处应用金属箍紧固，并用密封材料封严。9、天沟、檐沟的排水坡度，必须符合设计要求。10、天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。五、分部工程验收屋面工程施工应按工序或分项工程进行验收，构成分项工程的各检验批应符合相应质量标准的规定。屋面工程隐蔽验收记录应包括以下主要内容：卷材、涂膜防水层的基层。密封防水处理部位。天沟、檐沟、泛水和变形缝等细部做法。卷材、涂膜防水层的搭接宽度和附加层。刚性保护层与卷材、涂膜防水层之间设置的隔离层。屋面工程质量应符合下列要求：防水层不得有渗漏或积水现象。使用的材料应符合设计要求和质量标准的规定。找平层表面应平整，不得有
14、酥松、起砂、起皮现象。保温层的厚度、含水率和表观密度应符合设计要求。天沟、檐沟、泛水和变形缝等构造，应符合设计要求。卷材铺贴方法和搭接顺序应符合设计要求，搭接宽度正确，接缝严密，不得有皱折、鼓泡和翘边现象。涂膜防水层的厚度应符合设计要求，涂层无裂纹、皱折、流淌、鼓泡和露胎体现象。刚性防水层表面应平整、压光，不起砂，不起皮，不开裂。分格缝应平直，位置正确。嵌缝密封材料应与两侧基层粘牢，密封部位光滑、平直，不得有开裂、鼓泡、下塌现象。平瓦屋面的基层应平整、牢固，瓦片排列整齐、平直，搭接合理，接缝严密，不得有残缺瓦片。检查屋面有无渗漏、积水和排水系统是否畅通，应在雨后或持续淋水2h后进行。有可能作蓄水检验的屋面，其蓄水时间不应少于24h屋面工程验收后，应填写分部工程质量验收记录，交建设单位和施工单位存档。
