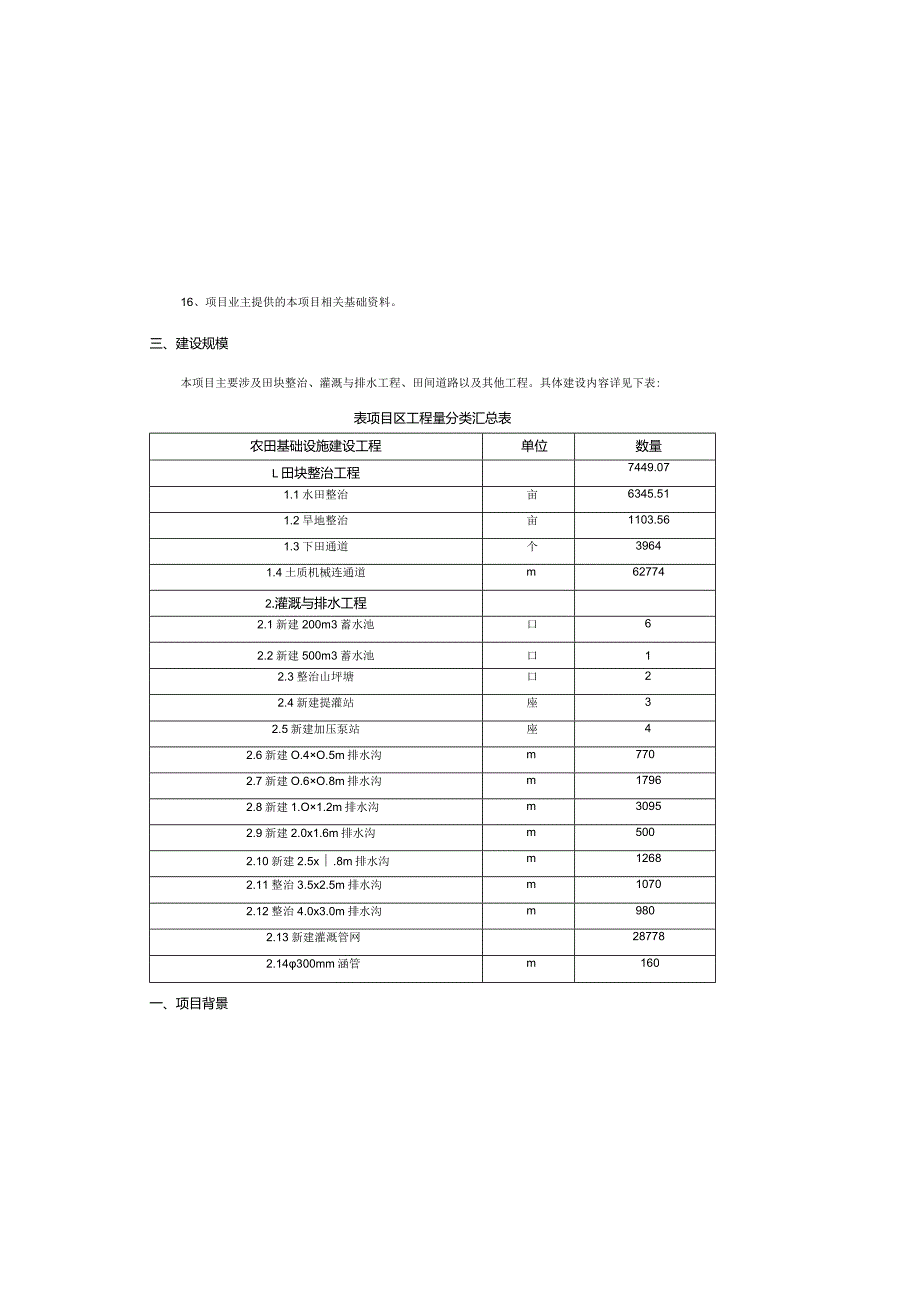

1、16、项目业主提供的本项目相关基础资料。三、建设规模本项目主要涉及田块整治、灌溉与排水工程、田间道路以及其他工程。具体建设内容详见下表:表项目区工程量分类汇总表农田基础设施建设工程单位数量L田块整治工程7449.071.1水田整治亩6345.511.2旱地整治亩1103.561.3下田通道个39641.4土质机械连通道m627742.灌溉与排水工程2.1新建200m3蓄水池口62.2新建500m3蓄水池口12.3整治山坪塘口22.4新建提灌站座32.5新建加压泵站座42.6新建O.4O.5m排水沟m7702.7新建O.6O.8m排水沟m17962.8新建1.O1.2m排水沟m30952.9新建

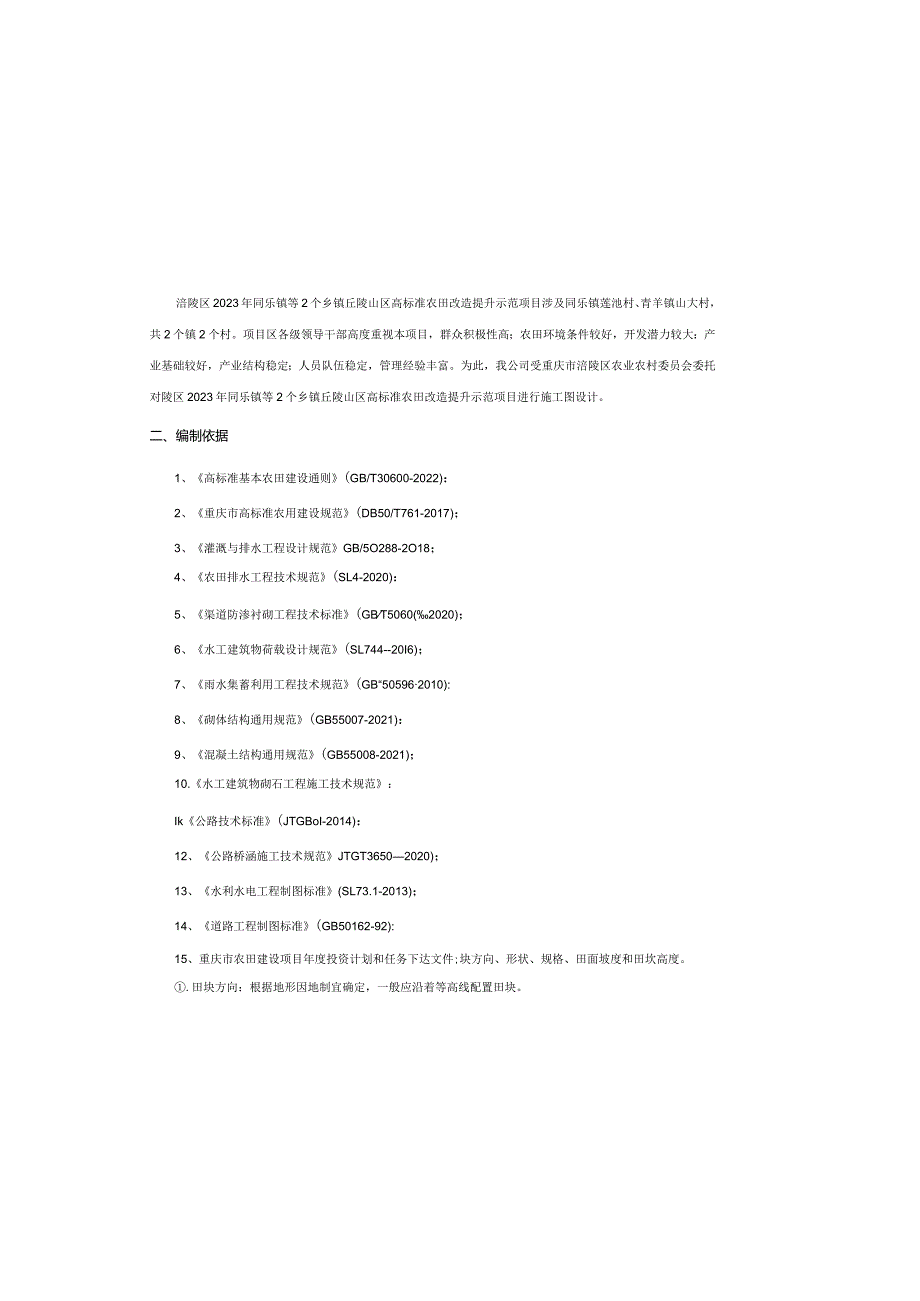

2、2.0x1.6m排水沟m5002.10新建2.5x.8m排水沟m12682.11整治3.5x2.5m排水沟m10702.12整治4.0x3.0m排水沟m9802.13新建灌溉管网287782.14300mm涵管m160一、项目背景涪陵区2023年同乐镇等2个乡镇丘陵山区高标准农田改造提升示范项目涉及同乐镇莲池村、青羊镇山大村，共2个镇2个村。项目区各级领导干部高度重视本项目，群众积极性高；农田环境条件较好，开发潜力较大：产业基础较好，产业结构稳定；人员队伍稳定，管理经验丰富。为此，我公司受重庆市涪陵区农业农村委员会委托对陵区2023年同乐镇等2个乡镇丘陵山区高标准农田改造提升示范项目进行施工图
3、设计。二、编制依据1、高标准基本农田建设通则(GB/T30600-2022)：2、重庆市高标准农用建设规范(DB50/T761-2017)；3、灌溉与排水工程设计规范GB/5O288-2O18；4、农田排水工程技术规范(SL4-2020)：5、渠道防渗衬砌工程技术标准(GBT5060(2020)；6、水工建筑物荷载设计规范(SL744-20I6)；7、雨水集蓄利用工程技术规范(GB“505962010):8、砌体结构通用规范(GB55007-2021)：9、混凝土结构通用规范(GB55008-2021)；10.水工建筑物砌石工程施工技术规范：Ik公路技术标准(JTGBoI-2014)：12、公

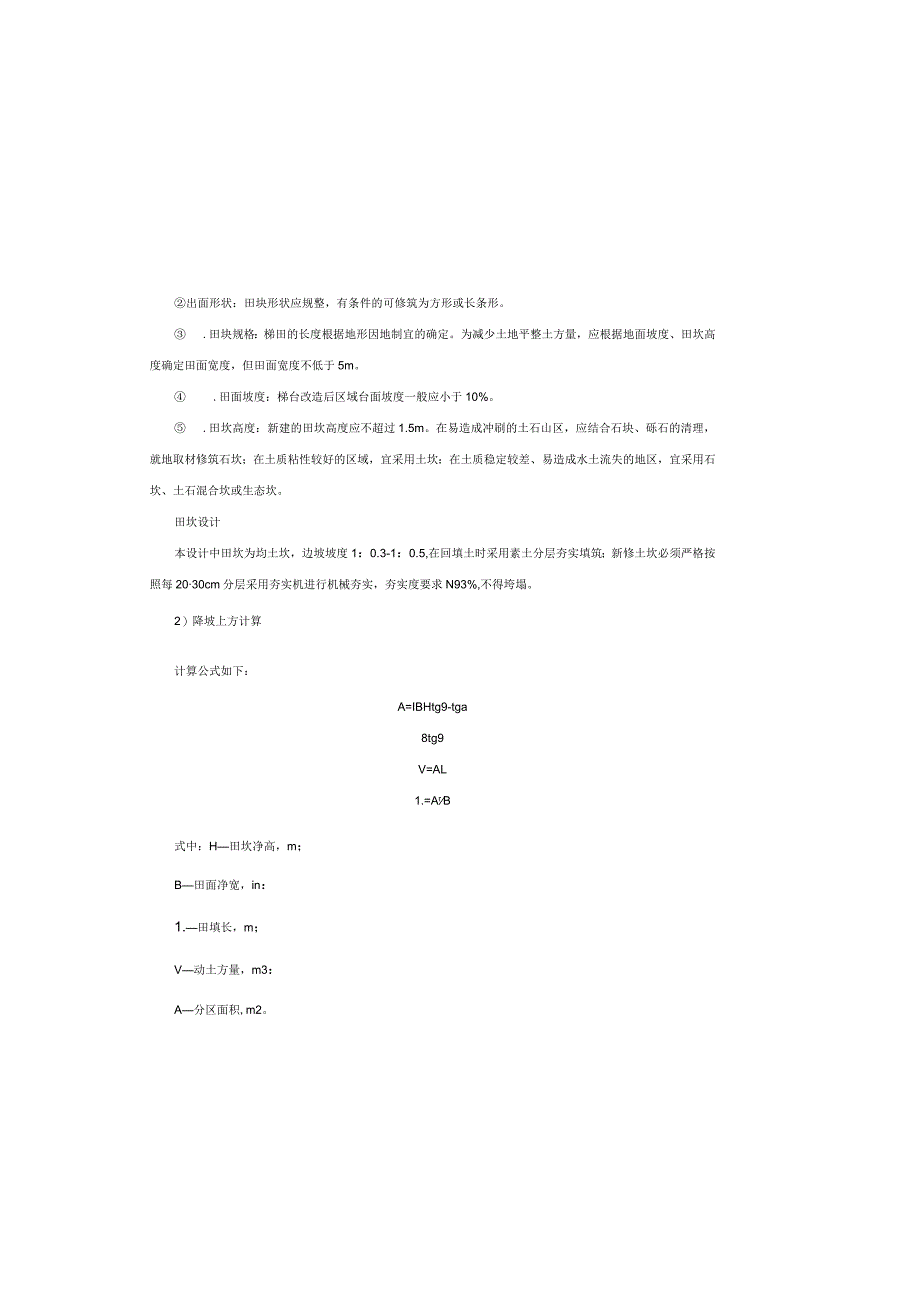

4、路桥涵施工技术规范JTGT36502020)；13、水利水电工程制图标准(SL73.1-2013)；14、道路工程制图标准(GB50162-92):15、重庆市农田建设项目年度投资计划和任务下达文件;块方向、形状、规格、田面坡度和田坎高度。.田块方向：根据地形因地制宜确定，一般应沿着等高线配置田块。出面形状：田块形状应规整，有条件的可修筑为方形或长条形。 .田块规格：梯田的长度根据地形因地制宜的确定。为减少土地平整土方量，应根据地面坡度、田坎高度确定田面宽度，但田面宽度不低于5m。 .田面坡度：梯台改造后区域台面坡度一般应小于10%。 .田坎高度：新建的田坎高度应不超过1.5m。在易造成冲刷的
5、土石山区，应结合石块、砾石的清理，就地取材修筑石坎；在土质粘性较好的区域，宜采用土坎：在土质稳定较差、易造成水土流失的地区，宜采用石坎、土石混合坎或生态坎。田坎设计本设计中田坎为均土坎，边坡坡度1：0.3-1：0.5,在回填土时采用素土分层夯实填筑；新修土坎必须严格按照每2030cm分层采用夯实机进行机械夯实，夯实度要求N93%,不得垮塌。2）降坡上方计算计算公式如下：A=IBHtg9-tga8tg9V=AL1.=ArB式中：H田坎净高，m；B田面净宽，in：1.田填长，m；V动土方量，m3：A分区面积,m2。2.15600mm涵管In1002.16800mm涵管mI(X)2.17100Omm
6、涵管m602.181200mm涵管m602.19新建2.0x1.8m盖板涵座IO3.田间道路工程3.1整治3.0m宽机耕道（原LOm路扩宽）m3493.2整治3.0m宽机耕道（原1.5m路扩宽）m113033整治3.0m宽机耕道（原2.0m路扩宽）m52063.4整治3.0m宽机耕道（原有路基）m128383.5新建3.5m宽泥结石路m7623.6机耕路错车道处303.7机耕路回车道处23.8机耕路交叉口处644.农田地力提升工程4.1土壤培肥hm2293.335.其他工程5.1公示牌个15.2工号牌块144四、工程设计（一）田块整治工程1、旱地整治通过地块互联互通、消除作业死角、优化地块布局
7、，修建地块进出坡道、完善田间道路，提高机械作业效率，满足大中型农业机械进出地块作业要求。1）田块设计结合实地地形项目区梯台改造采用坡式梯田的形式布局设计，梯台整治设计要素主要包括HI沟，背沟距离边坡脚的距离不应少于0.2米。2、施工过程中，遇到田坎上有电线杆或地下管线的，应保证电力线不受影响和在保证规划效果基础上根据实际情况进行施工。2、水田整治1）田块设计结合实际地形，项目区水田整治区域采用梯田和条田的形式布局设计，设计要素主要包括田块方向、形状、规格、设计高程和田坎高度。 .田块方向：田块应顺地形布置。 .田面形状：田块形状应规整，田坎宜直则直、宜弯则弯、大弯随弯、小弯取直，顺地形布置。
8、.田块规格：单个田块规模不宜小于1亩，归并出块高差一般应控制在05m以内，特殊情况不超过1.5m。 .田面设计高程：面设计高程应根据归并ID块的面积及高差，主要考虑上方量挖填平衡来确定。同时应充分考虑自流灌溉、自流排水等因素，通过田块的形状调整、高程的调整、理顺田块内的串灌串排。 .田坎高度：新修建的条UJI:坎高度应不超过2m,石坎高度应不超过3m。在易造成冲刷的土石山区，应结合石块、砾石的清理，就地取材修筑石坎：在土质粘性较好的区域，宜采用土坎：在土质稳定较差、易造成水土流失的地区，宜采用石坎、土石混合坎或生态坎。2）归并土方计算归并的田块面积分别为SKS2Sn,高程（若田面平坦，则为有代
9、表性一点的高程，若出面有均匀坡度，则为平均高程）分别为Hl、H2Hno设平整后的地面高程为Ha,则各田块的挖填高度为HI-Ha、H2-Ha、Hn-Ha根据原有田块的高程和面积，按I:方平衡原则，设计新田块高程，使平整工程挖填方量总和O-原地面坡度，。:a整理后坡度，%3)整治工序梯台整治施工工序包括杂草清理一表土剥离一田坎挖除或修整一台面平整一土坎夯筑一表土回填，具体如下：(1)地表除杂：是指现状旱地上因常年未耕作而生长的】Qm高以上的杂草、灌木和乔木，需耍进行机械清除。杂草或树木在LOm高以下的耕地，不考虑除杂；杂草Irn以上、灌木、乔木胸径VloCm的，按照“杂草清除”处理；乔木胸径10c
10、m的，按照“树木清除”处理。清除后的杂草，直径小于IOCm杂木应粉碎后还田，10Cm以上树木应将树枝、树叶清理粉碎后分段堆码在项目区周边或由当地群众自行处理。(2)打桩定线：严格按照图纸出坎线规划路线，利用高精度GPS仪器定起始及关键节点，拉线或撒石灰粉等方式确定田坎线路，做到平直或转角顺滑。(3)表上剥离(含表.土集中堆运)：挖填方采用机械作业，在挖填.上方前应剥离耕作层表上25cm,集中堆放，堆运半径1020m,妥善保存：采用的是表土逐台下移法,整个坡面梯台逐台从下向上修，先将最下面一台梯台修平，不保留表土，将第二台拟修梯台台面的表土取起，推到第一台台面上，均匀铺好，第二台梯台修平后，将第
11、三台拟修梯台台面的表上取起，推到第二台台面上，均匀铺好，如此逐台进行，直到各台修平。(4)心土层挖高填低：本设计土地平整移动土石方采取机械开挖，挖土深度不宜超过60cm；回填时，应边填边压，按照不小于30Cm的厚度分层碾压密实，压实度不低于90%。不同田块的挖填方量不同，根据工程量表确定每块田的挖方与填方量，尽量做到本田挖填平衡。(5)表土恢复：回填的表土不应带有5cm以上大粒径砂卵石、杂木等影响后期耕作的杂物;在挖掘机进行摊铺作业基础上，采用平地机进行土地平整作业。(6)开挖上沟：应按照相关图纸要求进行砌筑。待田坎砌筑完成后根据设计需要开挖旱地背推到第一台台面上，均匀铺好，第二台梯台修平后，
12、将第三台拟修梯台台面的表土取起，推到第二台台面上，均匀铺好，如此逐台进行，最后台修平后再将第台剥高表土转运至下面梯台，均匀铺好：(6)挖高填低：本设计田块整治移动土方采取机械开挖，挖掘机应边填边压，按照不小于30Cm的厚度分层碾压密实，压实度不低于93%。不同用块的挖填方量不同，根据工程量表确定每块出的挖方与填方量，尽量做到本田挖填平衡；(7)田展修筑：新修田坎为土质田坎，采用黏土夯筑，20Cm每层分层夯实，压实度不小于93%。根据实际情况每条田坎设置13处放水口，修筑好的田坎稳固密实，不垮不漏；利用老田坎加固的应先清理原田坎表面杂草树枝等有机质，再加高加宽。(8)犁底层夯实重构：在深层.土方
13、移动过程中会破坏原有犁底层结构，因此在完成第7步工序后，需对田块整治区表层生土进行压实，重构犁底层，压实后的土壤容重控制在1.820gcm3之间，犁底层厚度不小于10cm；(9)表土回铺与细部平整：在以上步骤完成后，回铺先前剥离的表上，En块内平整度通常不能一次性满足设计要求，因此需要通过进行细部平整，保证田面的平整度达到3cm：(10)一次泡田打浆：在以上工序完成后，对田块进行蓄水，蓄水深度控制在5-10cm,蓄水后使EO块表层土充分浸泡，浸泡时间不少于5天，对充分浸泡后的田块进行翻耕打浆，翻耕采用机械翻耕，翻耕深度控制在30Cm以内，翻耕过程中使表层土得到充分搅动，搅动产生的泥浆将向犁底层
14、下渗，填满犁底层中的缝隙，使犁底层更加密实；(Il)二次泡田打浆：在一次泡田打浆完成静置510天后，对田块进行再次蓄水(一次蓄水后未渗漏的除外)，翻耕打浆，翻耕深度控制在20Cm以内，翻耕过程中使表层土得到充分搅动，保证出面平整和防渗效果，田内蓄水深度基本致：(12)绞田边糊田坎：待土壤充分浸润后，采用旋耕机将田块边缘翻耕绞碎，人工使用耙锄将泥上捣碎。泥土捣碎后，按从下到上的次序，使用捣细的泥浆对田及表面进行人工细抹(抹泥)，等于零,即：Sl(Hl-Ha)+S2(H2-Ha)+.Sn(Hn-Ha)=OD块归并设计标高和土方量计算合土方量计算公式如下，V1=7fe(Sl+52+5jHJ向+S凡+S,也.51+52+-+511v片一%)+S式也一/)|+也)|22式中：Ha-平整后田面高程；Sl、S2、Sn-待归并田块面积：Vl-平整田块表土剥离工程量：V2-田块平整挖方(或填方)工程量。工程量计算中，待归并田块与归并后的新田块高程差小于20Cm的田块，无需表上剥离3)整治工序(1)地表除杂：是指现状水田上因常年未耕作而生长的LOm高以上的杂草、灌木和乔木，需要进行机械清除。(2)开缺放水：先将水田放干后再挖沟滤水，开挖土沟规格及开挖间距根据水田现状情况确定，沟深般不宜低于60cm,放水主沟间距不高于20m,待出面水彻底滤干后再进行一下步操作
