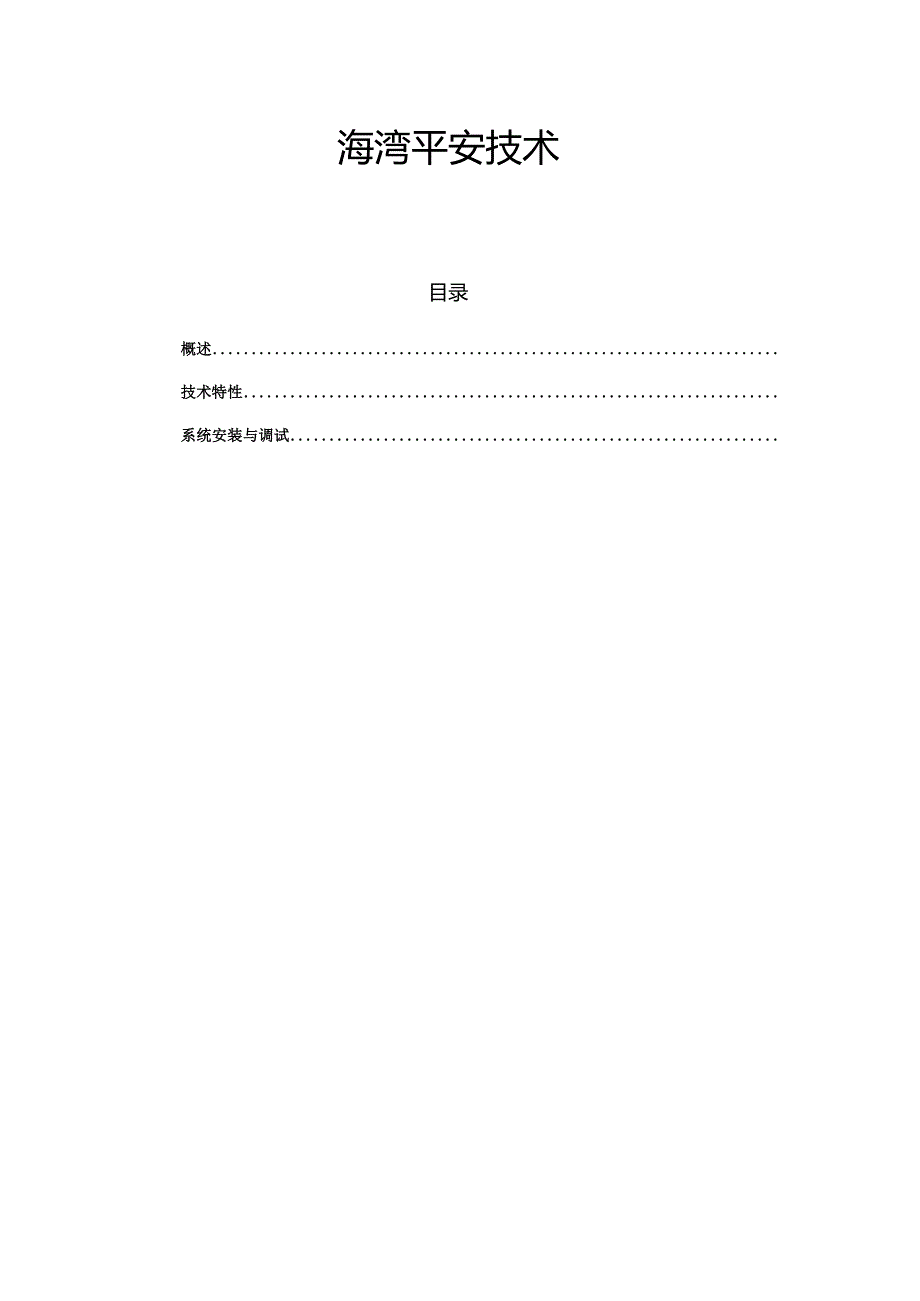

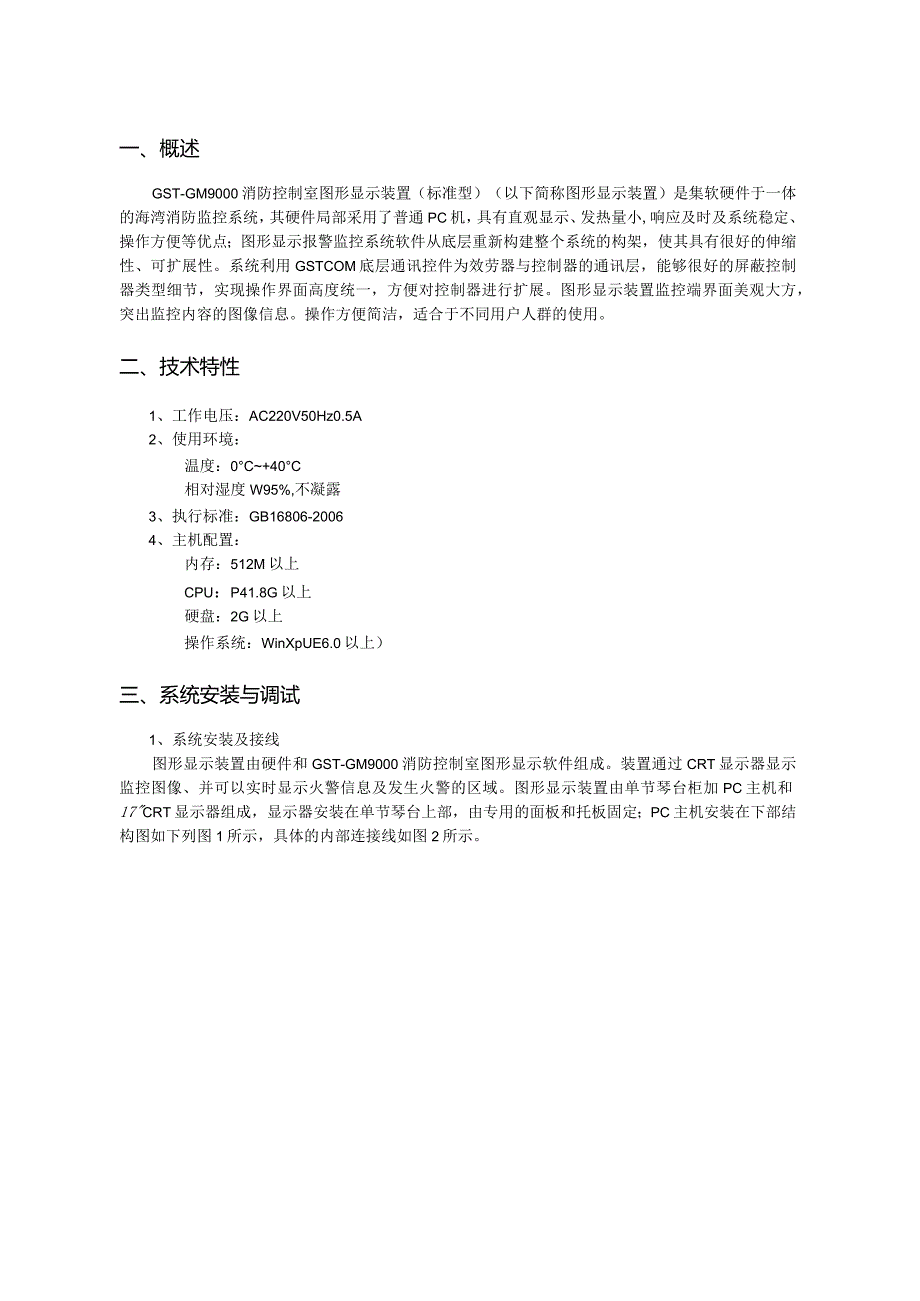

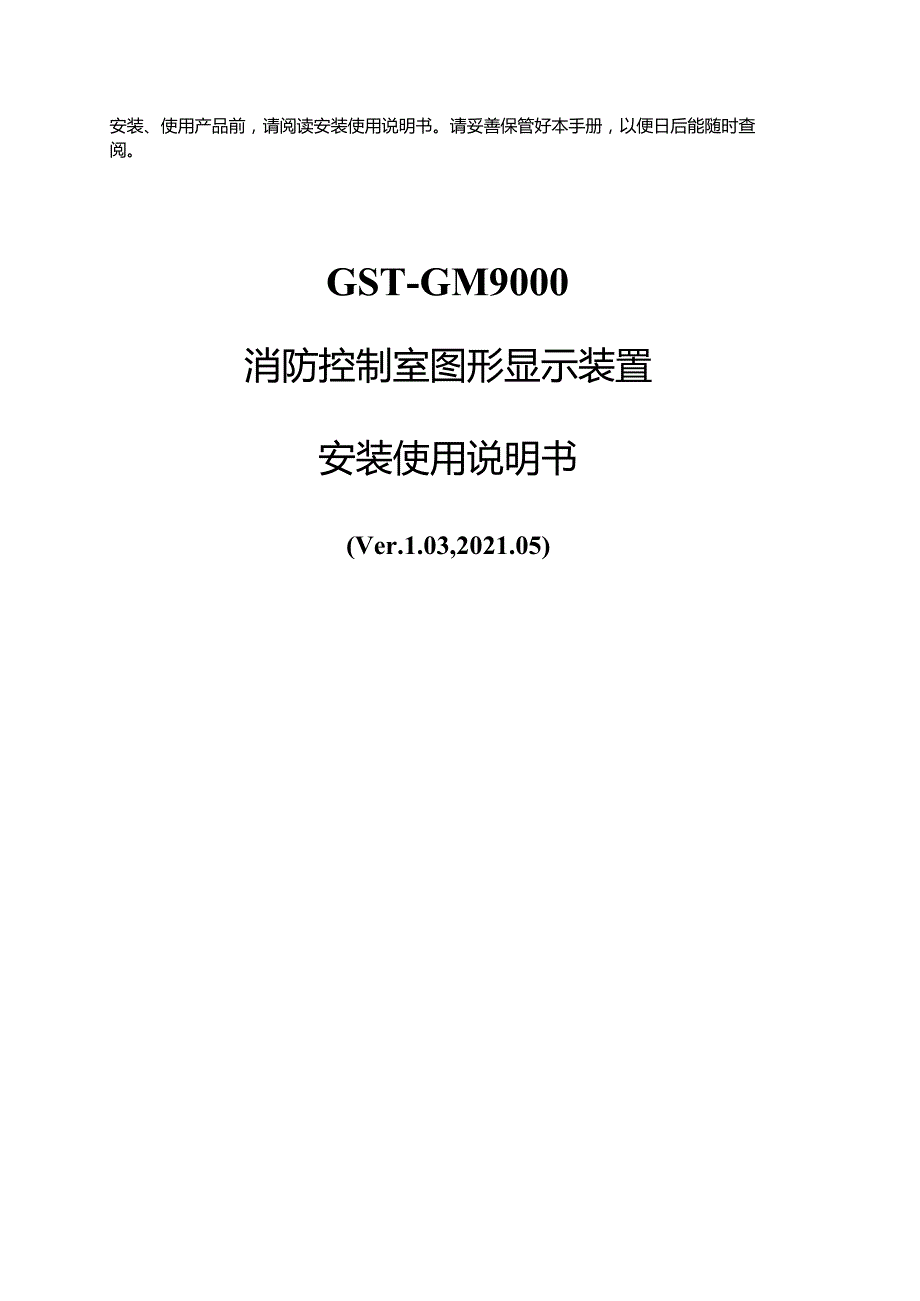

1、安装、使用产品前，请阅读安装使用说明书。请妥善保管好本手册，以便日后能随时查阅。GST-GM9000消防控制室图形显示装置安装使用说明书(Ver.1.03,2021.05)海湾平安技术目录概述技术特性系统安装与调试一、概述GST-GM9000消防控制室图形显示装置（标准型）（以下简称图形显示装置）是集软硬件于一体的海湾消防监控系统，其硬件局部采用了普通PC机，具有直观显示、发热量小,响应及时及系统稳定、操作方便等优点；图形显示报警监控系统软件从底层重新构建整个系统的构架，使其具有很好的伸缩性、可扩展性。系统利用GSTCOM底层通讯控件为效劳器与控制器的通讯层，能够很好的屏蔽控制器类型细节，实现
2、操作界面高度统一，方便对控制器进行扩展。图形显示装置监控端界面美观大方，突出监控内容的图像信息。操作方便简洁，适合于不同用户人群的使用。二、技术特性1、工作电压：AC220V50Hz0.5A2、使用环境：温度：0C+40C相对湿度W95%,不凝露3、执行标准：GB16806-20064、主机配置：内存：512M以上CPU：P41.8G以上硬盘：2G以上操作系统：WinXpUE6.0以上）三、系统安装与调试1、系统安装及接线图形显示装置由硬件和GST-GM9000消防控制室图形显示软件组成。装置通过CRT显示器显示监控图像、并可以实时显示火警信息及发生火警的区域。图形显示装置由单节琴台柜加PC主
3、机和17CRT显示器组成，显示器安装在单节琴台上部，由专用的面板和托板固定；PC主机安装在下部结构图如下列图1所示，具体的内部连接线如图2所示。863图1图2PC4黑指，灯 US8接口板t2JMRS422火警传网口 R指示灯说明如下：电源灯：绿色，此灯亮表示图形显示装置装置主机已开机。主机关闭后，此灯熄灭。传输灯：绿色，此灯闪亮表示图形显示装置正在与远程监控中心进行通讯，此灯常亮表示与远程中心通讯完毕等待确认，确认完毕后，此灯熄灭。对外接口说明对外接口说明如图3所示。控制器RS422火警传输网口Q口图3控制器RS422接口：连接火灾报警控制器（联动型）的RS422通讯板接口。火警传输网口：连接
4、远程监控中心控制室主机网口。2、系统软件调试系统硬件安装完毕后，通电源后进入系统软件，然后点击安装文件“GST-GM9000VLLexe即可安装。安装过程如下：如果此时系统未安装DOtNetFmmeWork2.0,将出现图4所示界面,点击“是”进入图5所示界面。InstallShield09000消防控制室图形显示装置可选择使用Microsoft）NET2.0Framework.现在就要安装吗？F.Bj否图4系统提示开始安装GM9000消防控制室图形显示装置软件，如图5所示。图5点击“下一步”按钮经过几步后系统弹出安装类型选择窗口，如图6所示。G9000消防控制室图形显示装置-InstallS
5、hield fizard用户可以根据需要进行选择，选择“典型系统默认安装，点击“下一步时系统显示当前设置信息，如图7所示；选择“定制”然后点击下一步系统将弹出询问选择目的路径对话框。G9000消防控制室图形显示装置-开始复制文件复制文件前语查看设置。安装程序具有开始复制程序文件的足够信息。要查看或更改任何设置，谙单击“上一步”。如果对设置满意，语单击“下一步”以开始复制文件。当前设置：用公安安目目F司装装标标为.序 称程型件径 名名此类文路Wangjiandongst使用本机的任何人便有用户） 典型GM9000消防控制室图形显示装置C ： XProgram FilesXGst Software
6、VInstaIIShieId上一步|任三步重）习取消图7系统默认安装到ProgramFiIeS目录下的GStSofiWare子目录，用户可以更改此安装目录，如图7所示。点击“下一步系统开始安装软件，如图8所示。图8系统安装完成后提示如图9所示的信息。图9点击“完成”后，系统将弹出安装232通讯板USB驱动的对话框，如图10所示:图10选择“是进行安装，选择“否取消安装，安装完毕后或选择“否”后，安装完毕。安装完毕后可以从开始菜单栏执行本软件，点击“GM9000消防控制室图形显示装置里的各项菜单即可，如图11所示。%册9000消防控制室图形显示装置,日册90CIO图形显示装置客户端GST9000
