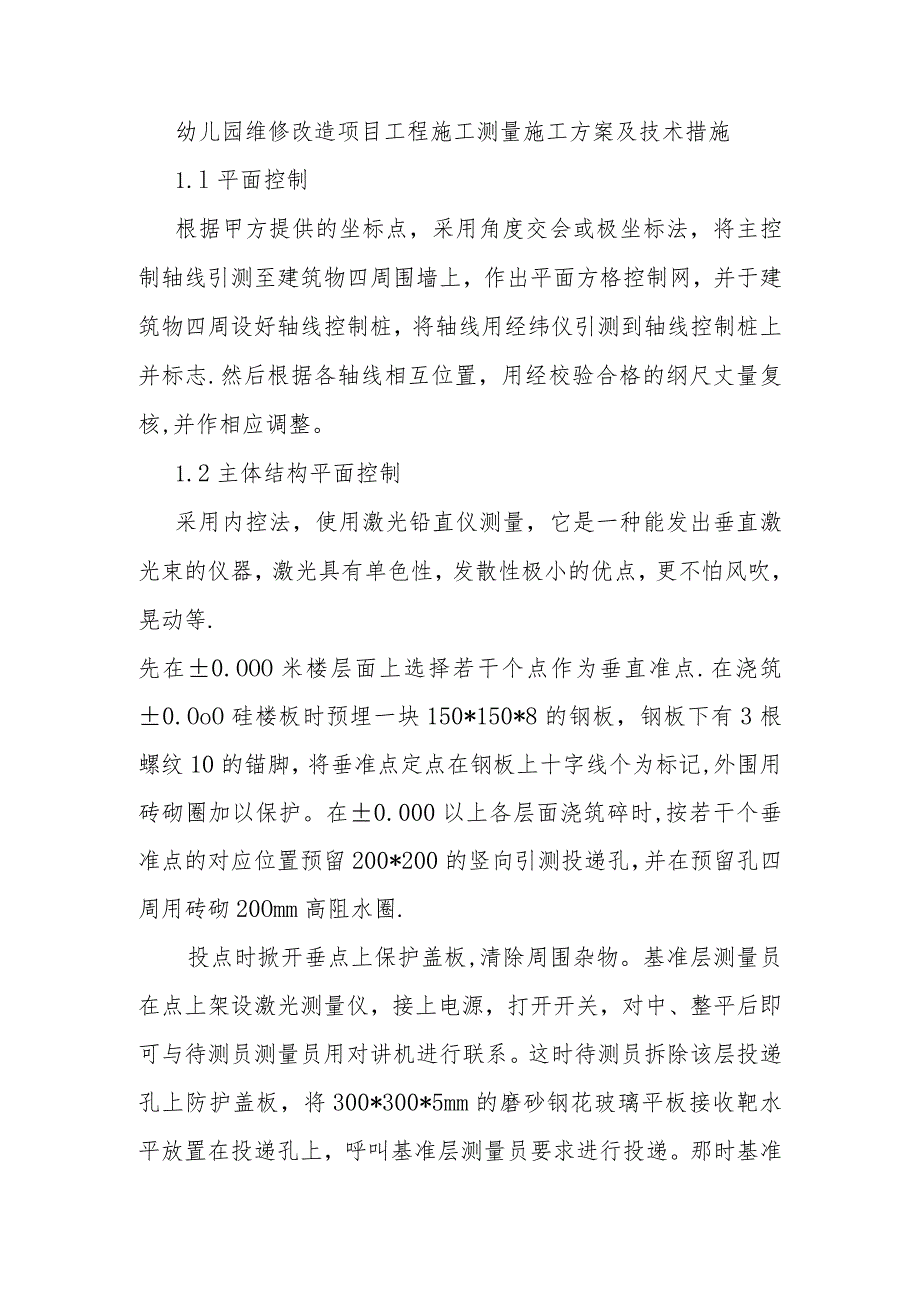

1、幼儿园维修改造项目工程施工测量施工方案及技术措施1.l平面控制根据甲方提供的坐标点，采用角度交会或极坐标法，将主控制轴线引测至建筑物四周围墙上，作出平面方格控制网，并于建筑物四周设好轴线控制桩，将轴线用经纬仪引测到轴线控制桩上并标志.然后根据各轴线相互位置，用经校验合格的纲尺丈量复核,并作相应调整。1.2主体结构平面控制采用内控法，使用激光铅直仪测量，它是一种能发出垂直激光束的仪器，激光具有单色性，发散性极小的优点，更不怕风吹，晃动等.先在0.OOO米楼层面上选择若干个点作为垂直准点.在浇筑0.OoO硅楼板时预埋一块150*150*8的钢板，钢板下有3根螺纹10的锚脚，将垂准点定点在钢板上十字

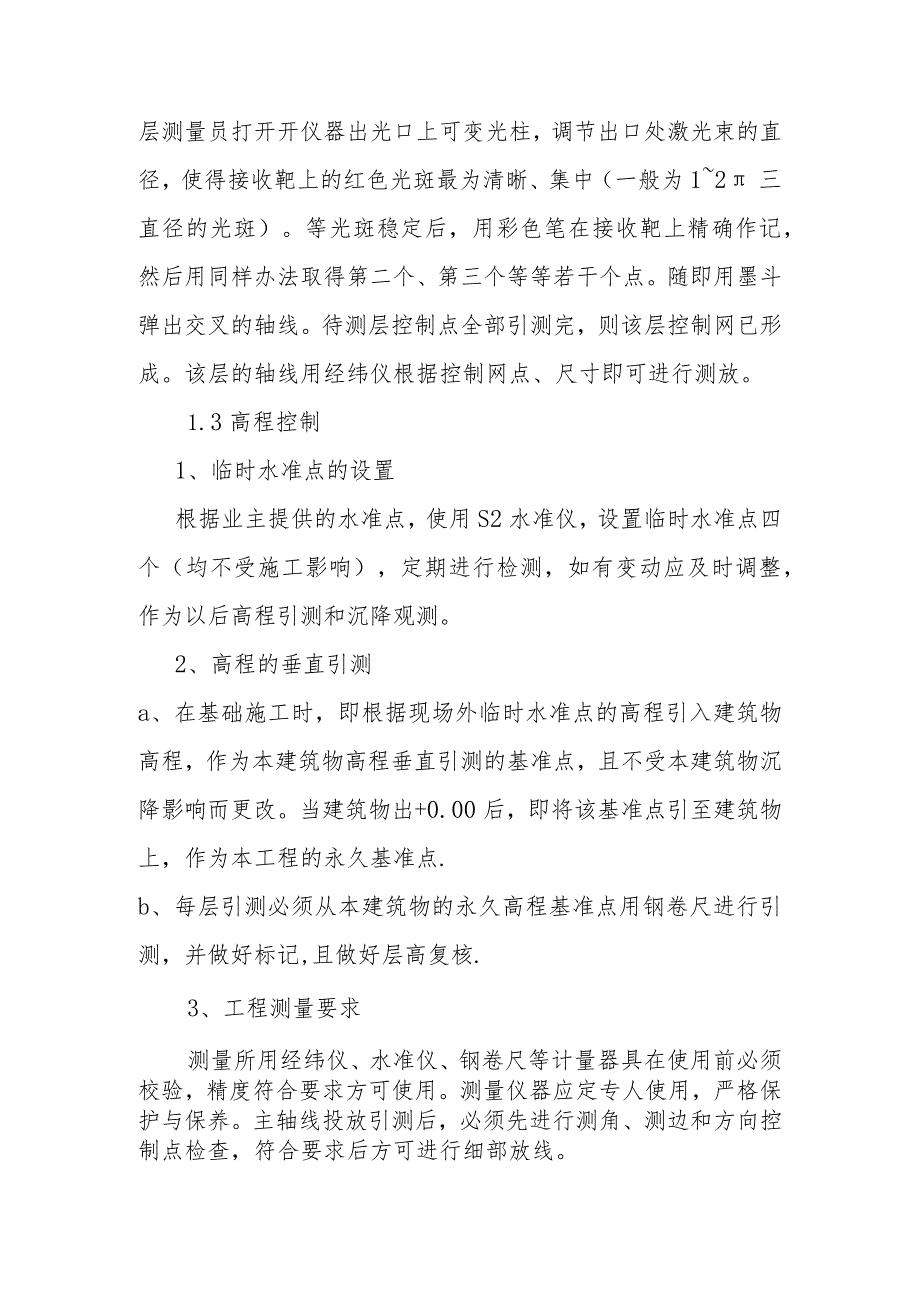

2、线个为标记,外围用砖砌圈加以保护。在0.000以上各层面浇筑碎时,按若干个垂准点的对应位置预留200*200的竖向引测投递孔，并在预留孔四周用砖砌20Omm高阻水圈.投点时掀开垂点上保护盖板,清除周围杂物。基准层测量员在点上架设激光测量仪，接上电源，打开开关，对中、整平后即可与待测员测量员用对讲机进行联系。这时待测员拆除该层投递孔上防护盖板，将300*300*5mm的磨砂钢花玻璃平板接收靶水平放置在投递孔上，呼叫基准层测量员要求进行投递。那时基准层测量员打开开仪器出光口上可变光柱，调节出口处激光束的直径，使得接收靶上的红色光斑最为清晰、集中（一般为12三直径的光斑）。等光斑稳定后，用彩色笔在接
3、收靶上精确作记，然后用同样办法取得第二个、第三个等等若干个点。随即用墨斗弹出交叉的轴线。待测层控制点全部引测完，则该层控制网已形成。该层的轴线用经纬仪根据控制网点、尺寸即可进行测放。1.3高程控制1、临时水准点的设置根据业主提供的水准点，使用S2水准仪，设置临时水准点四个（均不受施工影响），定期进行检测，如有变动应及时调整，作为以后高程引测和沉降观测。2、高程的垂直引测a、在基础施工时，即根据现场外临时水准点的高程引入建筑物高程，作为本建筑物高程垂直引测的基准点，且不受本建筑物沉降影响而更改。当建筑物出+0.00后，即将该基准点引至建筑物上，作为本工程的永久基准点.b、每层引测必须从本建筑物的永久高程基准点用钢卷尺进行引测，并做好标记,且做好层高复核.3、工程测量要求测量所用经纬仪、水准仪、钢卷尺等计量器具在使用前必须校验，精度符合要求方可使用。测量仪器应定专人使用，严格保护与保养。主轴线投放引测后，必须先进行测角、测边和方向控制点检查，符合要求后方可进行细部放线。
