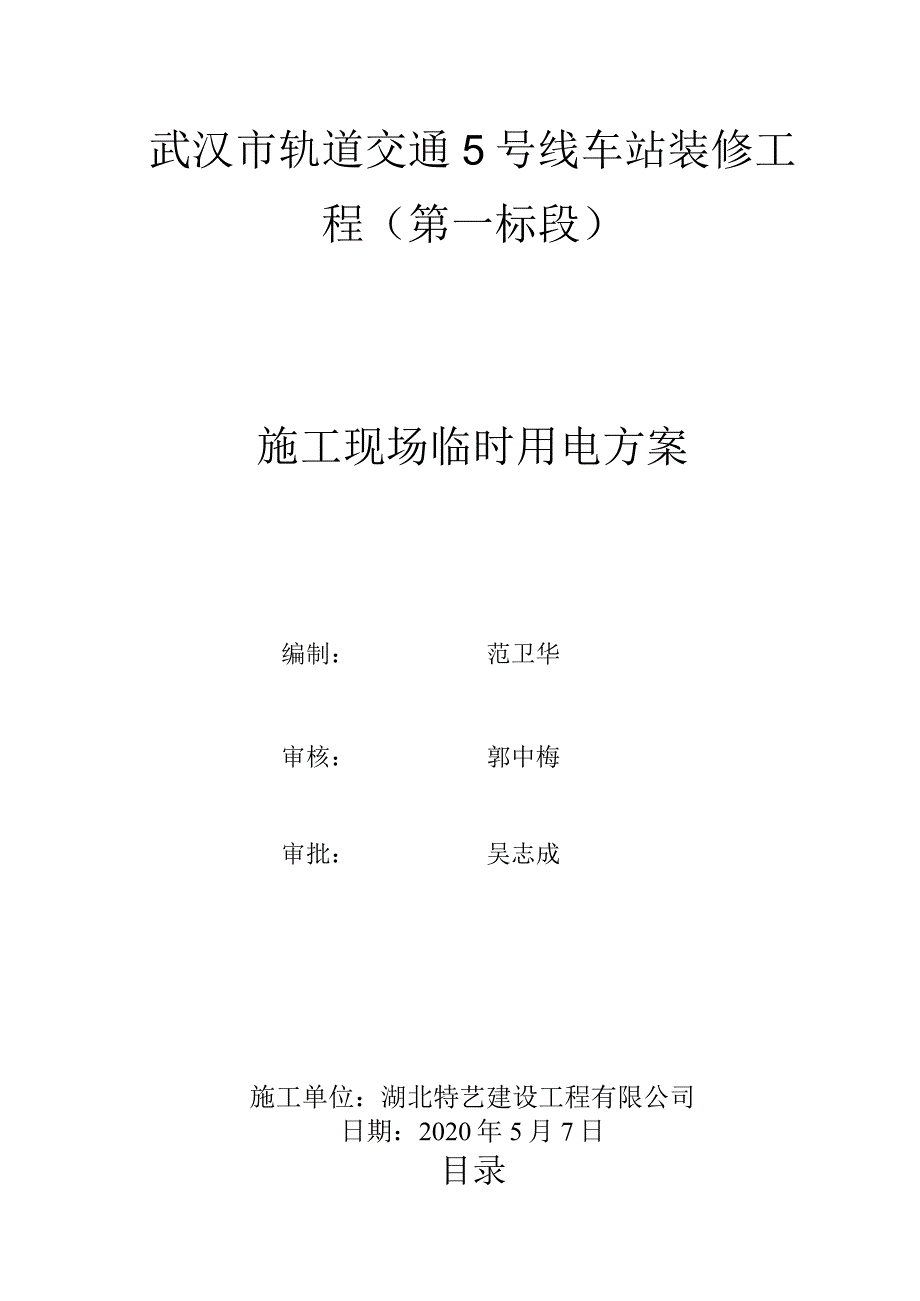

1、武汉市轨道交通5号线车站装修工程（第一标段）施工现场临时用电方案编制：范卫华审核：郭中梅审批：吴志成施工单位：湖北特艺建设工程有限公司日期：2020年5月7日目录一、编制依据和说明1二、施工现场情况1三、负荷计算2四、施工现场临时设置及管理3五、安全用电组织措施7施工现场临时用电方案一、编制依据和说明工程概况工程名称：武汉市轨道交通5号线车站装修工程（第一标段）工程地点：武汉市武昌区建设单位：武汉市地铁集团有限公司。监理单位：湖北公力工程咨询服务有限公司设计单位：深圳广田集团股份有限公司施工单位：湖北特艺建设工程有限公司；工程规模：武汉市轨道交通5号线车站装修工程（第一标段）：江民路站、武金堤
2、公路站、复兴路站、彭刘杨路站共4个车站装修工程。本施工现场临时用电组织设计，根据中华人民共和国工程建设标准强制性条文，建设部标准施工现场临时用电安全技术规范JGJ46-2005,武汉市轨道交通5号线车站装修工程（第一标段）施工图纸等有关标准规定为依据，结合本公司施工临时用电管理工作实际情况编制。施工中严格按本施工现场临时用电组织设计实施。如需要更改应先提出合理的方案，并编写做法内容，逐级报批后方准更改执行。本组织设计经审批后，发至项目部施工机管员、电工、机电操作工等每人一份,供用电工作中指导二、施工现场情况武武汉市轨道交通5号线车站装修工程（第一标段），根据现场的实际情况，临时用电由室外总包临
3、时总配电箱处使用1个250A空开，经室内临时一级配电箱，再分配至夹层、站厅层、站台层二级配电箱。根据现场实际需要在分配到各楼层墙面三级配电箱，现场实际布置情况详见附后临时用电设施布置图。三、负荷计算配电箱用电设备清单如下表:序号设备名称单位容量(KW)数量合计(KW)1电动修边机台0.91092电动喷枪把0.25307.53电焊机台3.810384手提搅拌机把0.830245空压机台110106冲击钻把0.440167电锤把0.61068现场临时施工照明盏0.16069电动切割机A0.75201510抛光机1.42028合计1591计算现在功率：所有施工机机械设备的总用电量：总功率P=159(
4、KW)o上述施工机具虽频繁启动，但同时工作时间短，所以需要系数K值选择小些，这里K=0.4,平均功率因数cos6=0.75。S=KPcos=0.41590.7585(Kva)2计算电流：I=SU=850.38q223（八）3选择电缆：查表得：CC4*5Omm2+1*25m?绝缘电缆可以满足本工程供电要求。4选择开关：根据I=223A,主开关选择型号为250A空开配漏电。由此，选择从室外施工现场的总包临电配电箱引出电缆CC4*50+l*25mm2架设至室内临时一级配电箱处。四、施工现场临时设置及管理本工程从两个方面制定的临时用电安全技术措施：一是安全用电在技术上采取的措施；二是为了保证安全用电和
5、供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电技术措施（I）供电系统采用TN-S三相五线制（2）设置漏电保护器A.施工现场的总配电箱和开关箱应至少设置两级漏电保护器,而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应做合理配合,使之具有分级保护的功能。B.开关箱中设置漏电保护器，施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处安装漏电保护器。C.漏电保护器装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。D.漏电保护器的选择符合规范要求。使用潮湿和有腐蚀介质场所的漏电保护器采用防减震型产品。其漏电动作电流不应大于15m
6、A,额定漏电动作时间应小于0.1s。（3）安全电压：当电气设备采用了超过24V时，采取防直接接触带电体的保护措施。在潮湿和易触及带电体场所的照明使用安全电压照明器。（4）电气设备的设置A.配电系统设置总配电箱和分配电箱，实行分级配电。B.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。C.开关箱执行“一机一闸一漏一箱标准。D.分配电箱与开关箱的距离不超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。E.将配电箱设在干燥、通风及常温场所。远离易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。配电箱、开关箱周
7、围留有足够两个人同时工作的空间，其周围不准许堆放任何有碍操作、维修的物体。F.配电箱、开关箱安装端正、牢固，移动式的箱体应装设在固定的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.2m,小于1.6m。移动式分配箱、开关箱的下皮与地面的垂直距离为1.21.6m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于0.5mmG.配电箱开关箱中倒显得进线口和出线口应设在箱体下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。二级配电箱内粘贴线路图、配线箱巡查记录；二级配电箱外粘贴编号、责任人及电话、监督人及电话；开关箱外粘贴编号、责任人及电话；（5）电气设备的安装A.配电箱内的电器
8、应首先安装在金属或木制的绝缘电器安装板上,然后整体固定在配电箱箱体内，金属板与配电箱体应作电气连接。B.配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。C.配电箱、开关箱内的工作零线应采用绝缘导线，倒显得型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分。D.各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接零应经过接线端子板连接。E.配电箱后面的排线需排列整齐，
9、绑扎成束，并用卡钉固定在盘面上，盘后引出及引入的导线应留出适当余度，以便检修。F.导线剥削处不应伤线芯过长,导致压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。（6）电器设备的防护A.在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。B.施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为IKV以下时，其最小安全操作距离为4m；当外电架空线路的电压为ITOKV时，其最小安全操作距离为6m；当外电架空线路的电
10、压为351IOKV时；最小安全操作距离为8m。上下脚手架的斜道严禁架设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与IOKV以下的架空线路边线最小水平距离不得小于2m。C.施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合以下要求外电线路电压为IKV以下时，最小垂直距离为6m；外电线路电压为135KV时；最小垂直距离为7m。D.对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮挡、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。E.对于即不能达到最小安全距离，又无法搭设防护措施的
11、施工现场，施工单位必须与有关部门协商采取停电、迁移外电电线或改变工程位置等措施，否则不得施工。（7）电气设备的操作与维修人员必须符合以下要求A.施工现场内临时用电的施工和维修必须经过培训后取得上岗证书的专业电工完成，初级电工不允许进行中、高级电工的作业。B.各类用电人员应做到：a）掌握安全用电基本知识和所用设备的性能；b）使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；c）停用的设备必须拉闸断电，并锁好开关箱；d）负责保护所用设备的负载线、保护零线和开关箱。发现问题及时报告解决；e）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后
12、进行。（8）电气设备的使用与维护A.施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。B.检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电,并悬挂停电标示牌，严禁带电作业。C.配电箱内盘面上应标明各回路的名称、用途、同时要做出分路标记。D.总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业Ih以上时，应将动力开关箱上锁八E.各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其他临时用电设备。F.熔断器的熔体更换时，严禁用不符合原规格的熔体代替。（9）施工现场的电缆线路A.
13、电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。B.电缆在室外直接埋地敷设的深度应不小于0.6m,并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。C.橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。D.电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。室内电缆架设要安全完善横平竖直。E.在有高层建筑的施工现场，临时电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用在建筑工程的竖井、垂直空洞等，同时应靠近负荷中心，固定点每层不的
14、少于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于18m0（10）室内导线的敷设及照明装置A.室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5moB.进户线在室内处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m,室外要作防水弯头。C.室内配线所用导线截面应按图纸要求施工,但铝线截面最小不得小于2.5m2,铜线截面不得小于1.5m2D.金属外壳的灯具外壳必须作保护接零，所用配件均用镀锌件。E.室外灯具距地面不得小于3m,室内灯具不得低于2.4m。插座接线时应符合规范要求。F.螺口灯头及接地应符合下列要求：a）相线接在与中心触头相连的一端，零线接
