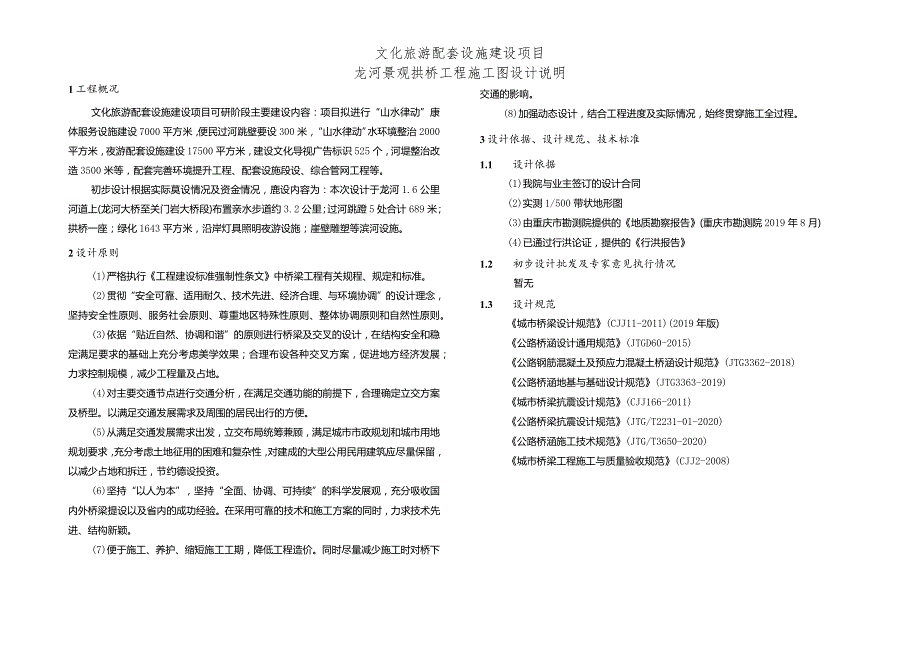

1、文化旅游配套设施建设项目龙河景观拱桥工程施工图设计说明1工程概况文化旅游配套设施建设项目可研阶段主要建设内容：项目拟进行“山水律动”康体服务设施建设7000平方米，便民过河跳壁要设300米，“山水律动”水环境整治2000平方米，夜游配套设施建设17500平方米，建设文化导视广告标识525个，河堤整治改造3500米等，配套完善环境提升工程、配套设施段设、综合管网工程等。初步设计根据实际莫设情况及资金情况，鹿设内容为：本次设计于龙河1.6公里河道上(龙河大桥至关门岩大桥段)布置亲水步道约3.2公里；过河跳蹬5处合计689米；拱桥一座；绿化1643平方米，沿岸灯具照明夜游设施；崖壁雕塑等滨河设施。2
2、设计原则(1)严格执行工程建设标准强制性条文中桥梁工程有关规程、规定和标准。(2)贯彻“安全可靠、适用耐久、技术先进、经济合理、与环境协调”的设计理念，坚持安全性原则、服务社会原则、尊重地区特殊性原则、整体协调原则和自然性原则。(3)依据“贴近自然、协调和谐”的原则进行桥梁及交叉的设计，在结构安全和稳定满足要求的基础上充分考虑美学效果；合理布设各种交叉方案，促进地方经济发展；力求控制规模，减少工程量及占地。(4)对主要交通节点进行交通分析，在满足交通功能的前提下，合理确定立交方案及桥型。以满足交通发展需求及周围的居民出行的方便。(5)从满足交通发展需求出发，立交布局统筹兼顾，满足城市市政规划和
3、城市用地规划要求，充分考虑土地征用的困难和复杂性，对建成的大型公用民用建筑应尽量保留，以减少占地和拆迁，节约德设投资。(6)坚持“以人为本”，坚持“全面、协调、可持续”的科学发展观，充分吸收国内外桥梁提设以及省内的成功经验。在采用可靠的技术和施工方案的同时，力求技术先进、结构新颖。(7)便于施工、养护、缩短施工工期，降低工程造价。同时尽量减少施工时对桥下交通的影响。(8)加强动态设计，结合工程进度及实际情况，始终贯穿施工全过程。3设计依据、设计规范、技术标准1.1 设计依据(1)我院与业主签订的设计合同(2)实测1/500带状地形图(3)由重庆市勘测院提供的地质勘察报告(重庆市勘测院2019年

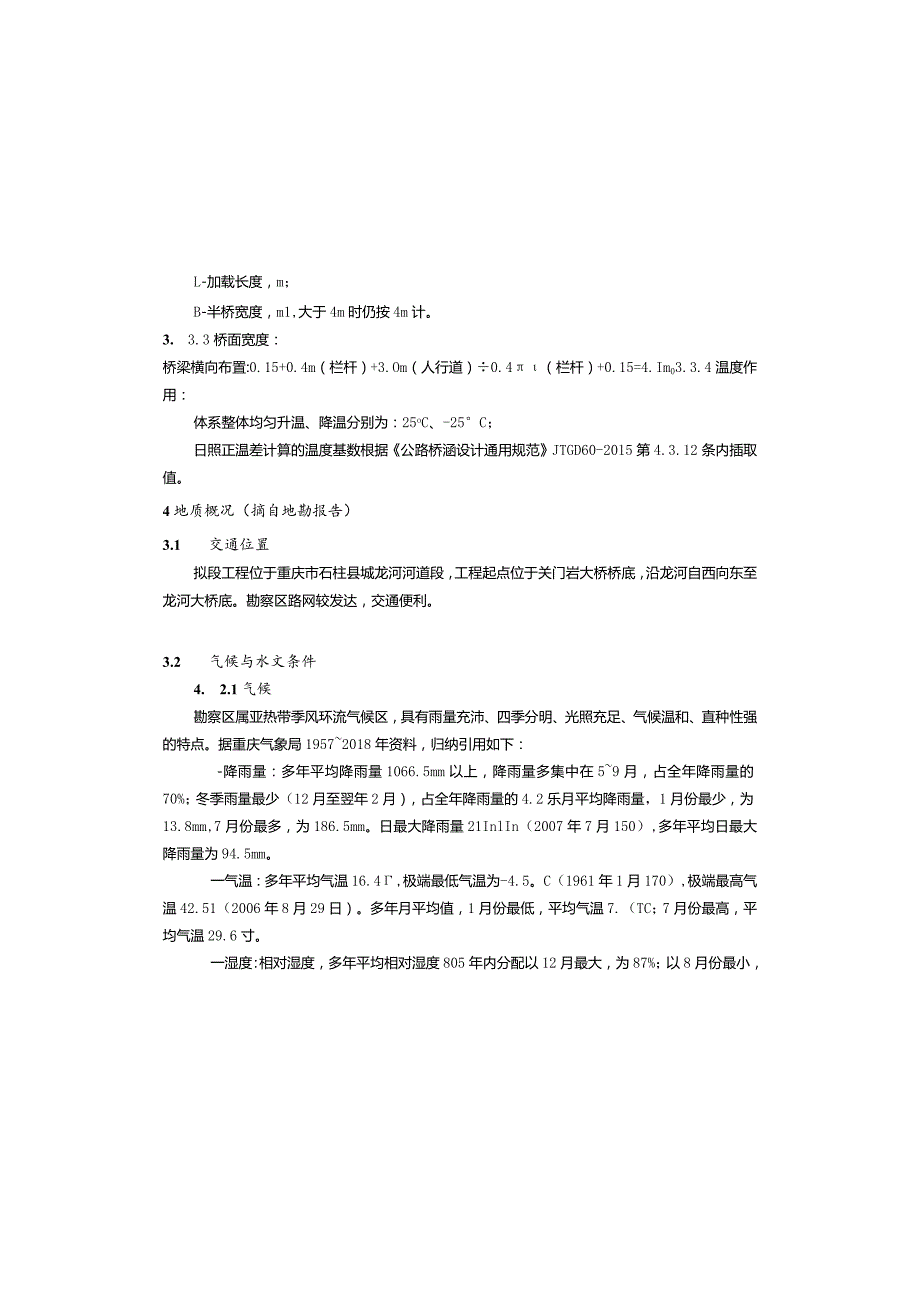

4、8月)(4)已通过行洪论证，提供的行洪报告1.2 初步设计批发及专家意见执行情况暂无1.3 设计规范城市桥梁设计规范(CJJ11-2011)(2019年版)公路桥涵设计通用规范(JTGD60-2015)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)公路桥涵地基与基础设计规范(JTG3363-2019)城市桥梁抗震设计规范(CJJ166-2011)公路桥梁抗震设计规范(JTG/T2231-01-2020)公路桥涵施工技术规范(JTG/T3650-2020)城市桥梁工程施工与质量验收规范(CJJ2-2008)L-加载长度，m；B-半桥宽度，m1,大于4m时仍按4m计。3. 3
5、.3桥面宽度：桥梁横向布置:0.15+0.4m（栏杆）+3.Om（人行道）0.4（栏杆）+0.15=4.Im03.3.4温度作用：体系整体均匀升温、降温分别为：25oC、-25C；日照正温差计算的温度基数根据公路桥涵设计通用规范JTGD60-2015第4.3.12条内插取值。4地质概况（摘自地勘报告）3.1 交通位置拟段工程位于重庆市石柱县城龙河河道段，工程起点位于关门岩大桥桥底，沿龙河自西向东至龙河大桥底。勘察区路网较发达，交通便利。3.2 气候与水文条件4. 2.1气候勘察区属亚热带季风环流气候区，具有雨量充沛、四季分明、光照充足、气候温和、直种性强的特点。据重庆气象局19572018年资
6、料，归纳引用如下：-降雨量：多年平均降雨量1066.5mm以上，降雨量多集中在59月，占全年降雨量的70%；冬季雨量最少（12月至翌年2月），占全年降雨量的4.2乐月平均降雨量，1月份最少，为13.8mm,7月份最多，为186.5mm。日最大降雨量21InlIn（2007年7月150）,多年平均日最大降雨量为94.5mm。一气温：多年平均气温16.4,极端最低气温为-4.5。C（1961年1月170）,极端最高气温42.51（2006年8月29日）。多年月平均值，1月份最低，平均气温7.（TC；7月份最高，平均气温29.6寸。一湿度：相对湿度，多年平均相对湿度805年内分配以12月最大，为87

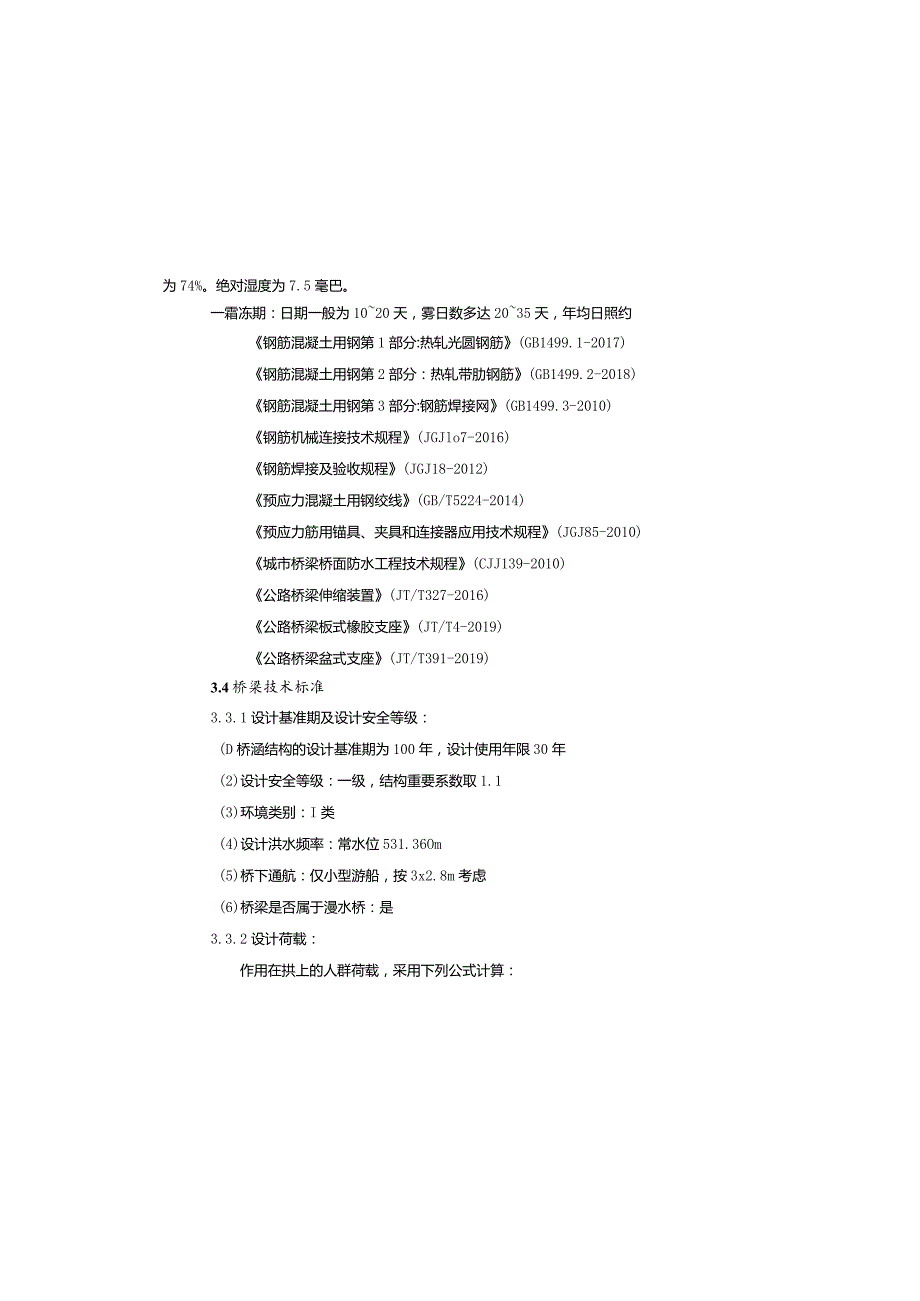

7、%；以8月份最小，为74%。绝对湿度为7.5毫巴。一霜冻期：日期一般为1020天，雾日数多达2035天，年均日照约钢筋混凝土用钢第1部分:热轧光圆钢筋(GB1499.1-2017)钢筋混凝土用钢第2部分：热轧带肋钢筋(GB1499.2-2018)钢筋混凝土用钢第3部分:钢筋焊接网(GB1499.3-2010)钢筋机械连接技术规程(JGJlo7-2016)钢筋焊接及验收规程(JGJ18-2012)预应力混凝土用钢绞线(GB/T5224-2014)预应力筋用锚具、夹具和连接器应用技术规程(JGJ85-2010)城市桥梁桥面防水工程技术规程(CJJ139-2010)公路桥梁伸缩装置(JT/T327-
8、2016)公路桥梁板式橡胶支座(JT/T4-2019)公路桥梁盆式支座(JT/T391-2019)3.4桥梁技术标准3.3.1设计基准期及设计安全等级：(D桥涵结构的设计基准期为100年，设计使用年限30年(2)设计安全等级：一级，结构重要系数取1.1(3)环境类别：I类(4)设计洪水频率：常水位531.36Om(5)桥下通航：仅小型游船，按3x2.8m考虑(6)桥梁是否属于漫水桥：是3.3.2设计荷载：作用在拱上的人群荷载，采用下列公式计算：当加载长度为20m以下(包括20m)时：W=5x(20-B)20(kPa)当加载长度为21100m时：W=5-2x(L-20)80x(20-B)20(k
9、Pa)式中：W-单位面积的人群荷载，kPa；本次钻探揭露层厚O.60mILlom。细砂（QF）：主要为细砂，不均匀夹10%35%漂石、卵石，呈浅黄色、黄灰色，松散稍密，饱和，摇振反应中等，无光泽。本次钻探揭露层厚0.7Om3.50no*wz,/|x*三z4.4.2 侏罗系中统沙溪庙组（J2s）泥岩（Ls-Ms）：红褐色。主要由粘土矿物组成，局部富集砂质，呈砂质条带、结核、斑块状。泥质结构，中厚层状构造，泥质胶结。饱水易软化，失水易开裂。该层广泛分布于场地，为本场地次要岩层。由风化程度不同，主要分两个亚层：I强风化泥岩：色泽暗淡，风化裂隙发育，岩石较破碎，岩芯呈碎块状、薄片状、少量短柱状，锤击声
10、哑，无回弹，有鼓深凹痕，部分手可捏碎，岩质极软。钻探揭露层厚0.9Om2.20m。2中等风化泥岩：少部分段裂隙发育，岩体较破碎，其余绝大部分段裂隙较发育，岩石较完整，岩芯呈短柱状长柱状，岩质软，锤击声哑，无回弹，有凹痕，易击碎，浸水后手可箭开。钻探揭露厚度1.6Om10.90m。砂岩（JzsYs）：灰白色、灰色。矿物成份以长石为主，次为石英及岩屑。中粒结构，中巨厚层状构造，泥钙质胶结。该层零星分布于场地，本次只在BCZKI5有结露。由风化程度不同，主要分两个亚层：I强风化砂岩：色泽暗淡，风化裂隙发育，岩石较破碎，岩芯呈碎块状、短柱状，锤击声哑易碎，无回弹，岩质极软。钻探揭露层厚0.70m。2中
11、等风化砂岩：色泽新鲜，裂隙较发育，岩石较完整，岩芯呈短柱状长柱状，锤击声不清脆，无回弹，岩质较软。4.4.3 基岩顶面及基岩风化特征拟建场地内基岩埋深3.8014.90m；基岩顶面坡度角受原始地形控制，与地面坡角近于一致，总体低处倾斜。据钻探获取岩芯的实际情况，将场地内基岩划分为强、中等风化带，其特1333.3小时。4.2.2水文拟提工程位于龙河内，龙河河段宽约100120m,水流由东向西，水深约0.2-3.0m,勘察期间水位约546551.50m。根据现场调查，勘察期间为枯水期，河流流量较小，场地受其影响较小。丰水期，河道内水位稍高，对拟德工程影响大；不受三峡水库蓄水影响。4.3 地形地貌场
12、区属四川盆地东部宽谷缓坡之剥蚀低山地貌。区内地貌形杰主要受构造及岩性的控制，沿构造裂隙在风化剥蚀作用下，形成宽缓的树枝状的沟谷、孤立的残丘及陡崖地貌景观。拟建建构筑物均位于龙河内部，横跨龙河布设，河道区地貌属构造剥蚀低山地貌，河谷斜坡地形，现状地形沿线起伏较大，河道纵坡坡角约515,两岸岸坡均已采用重力式河堤挡墙支挡。地势总体呈东高西低，场地中等复杂，场地内沿河床最高标高约552m,最底标高542m,相对高差约Iolno4.4 地层岩性经地表工程地质测绘及钻探揭露，场地内分布地层为上覆第四系全新统人工填土层（Qj）,第四系洪积层细砂（Q/）、第四系冲洪积层卵石（Qj3）,下伏侏罗系中统沙溪庙组
13、泥岩、砂岩（JnS）,由新到老分述如下：4.4.1 笫四系全新统（Q4）素填土（QF）：灰色，混凝土，较坚硬，胶结较好，取芯呈柱状长柱状，节长1540cm,分布与沿岸既有建筑物段，本次钻探只在BCZKI,有结露，揭露厚度3.20m（BCZKl）（卵石（QJ加）：黄灰色、灰色，稍密中密，饱和，硬质物为卵石、卵石，硬质物之间充填细砂砂。硬质物分布极不均匀。母岩多为中风化石英砂岩，含有少量变质岩。漂卵石多为椭圆形、次圆形，还具有少量不规则形状，漂卵石磨圆较好，分选较差。卵石粒径为20100Cnb含量约为1030%；卵石粒径为2.020.0cm,含量为1050%,其余占约515%。该层广泛分布于场地。
14、上属于稳定场地，见图2.5-1。受区域构造应力及外动力地质作用影响，岩体风化裂隙发育，场地及邻近基岩露头中可见二组构造裂隙：裂隙I：裂隙面产状为8090N8085,优势产状面平85/85，闭合微张，间距0.83.5m,延伸长L55.5m;裂面多呈闭合微张，局部充填，裂面不平，结合程度很差，属软弱结构面。裂隙II：裂隙面产状为1651756570,优势产状面平170。Z67,面平，闭合微张，间距L24.5m,延伸长1.86.5m裂面多呈闭合状，无充填，裂面较平直，结合程度很差，属软弱结构面。场地裂隙发育程度为较发育；强风化岩体完整程度属破碎，中风化岩体为薄厚层状构造，故定性判定中风化基岩的完整程
