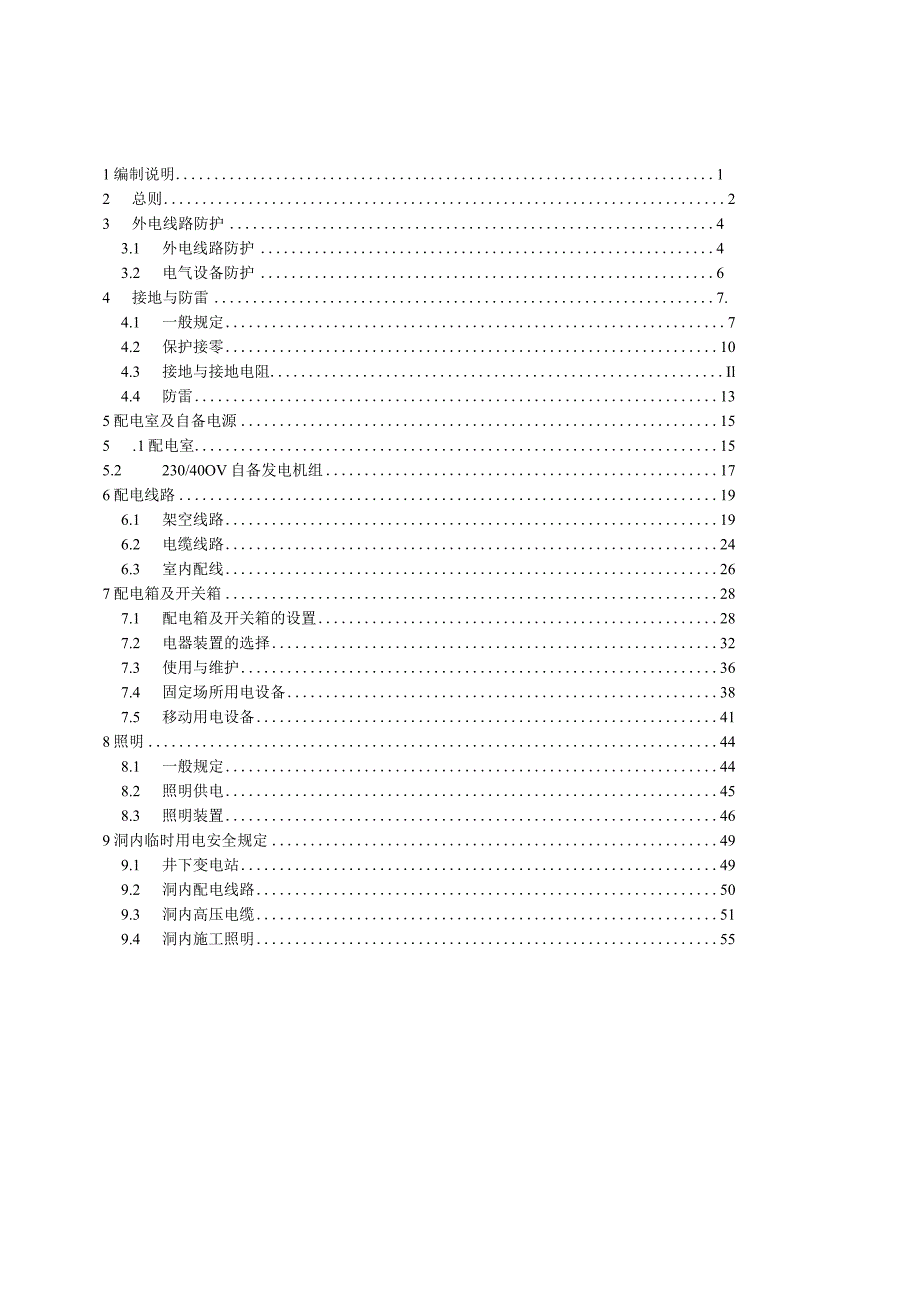

1、1编制说明12 总则23 外电线路防护43.1 外电线路防护43.2 电气设备防护64 接地与防雷7.4.1 一般规定74.2 保护接零104.3 接地与接地电阻Il4.4 防雷135配电室及自备电源155 .1配电室155.2230/40OV自备发电机组176配电线路196.1 架空线路196.2 电缆线路246.3 室内配线267配电箱及开关箱287.1 配电箱及开关箱的设置287.2 电器装置的选择327.3 使用与维护367.4 固定场所用电设备387.5 移动用电设备418照明448.1 一般规定448.2 照明供电458.3 照明装置469洞内临时用电安全规定499.1 井下变电站

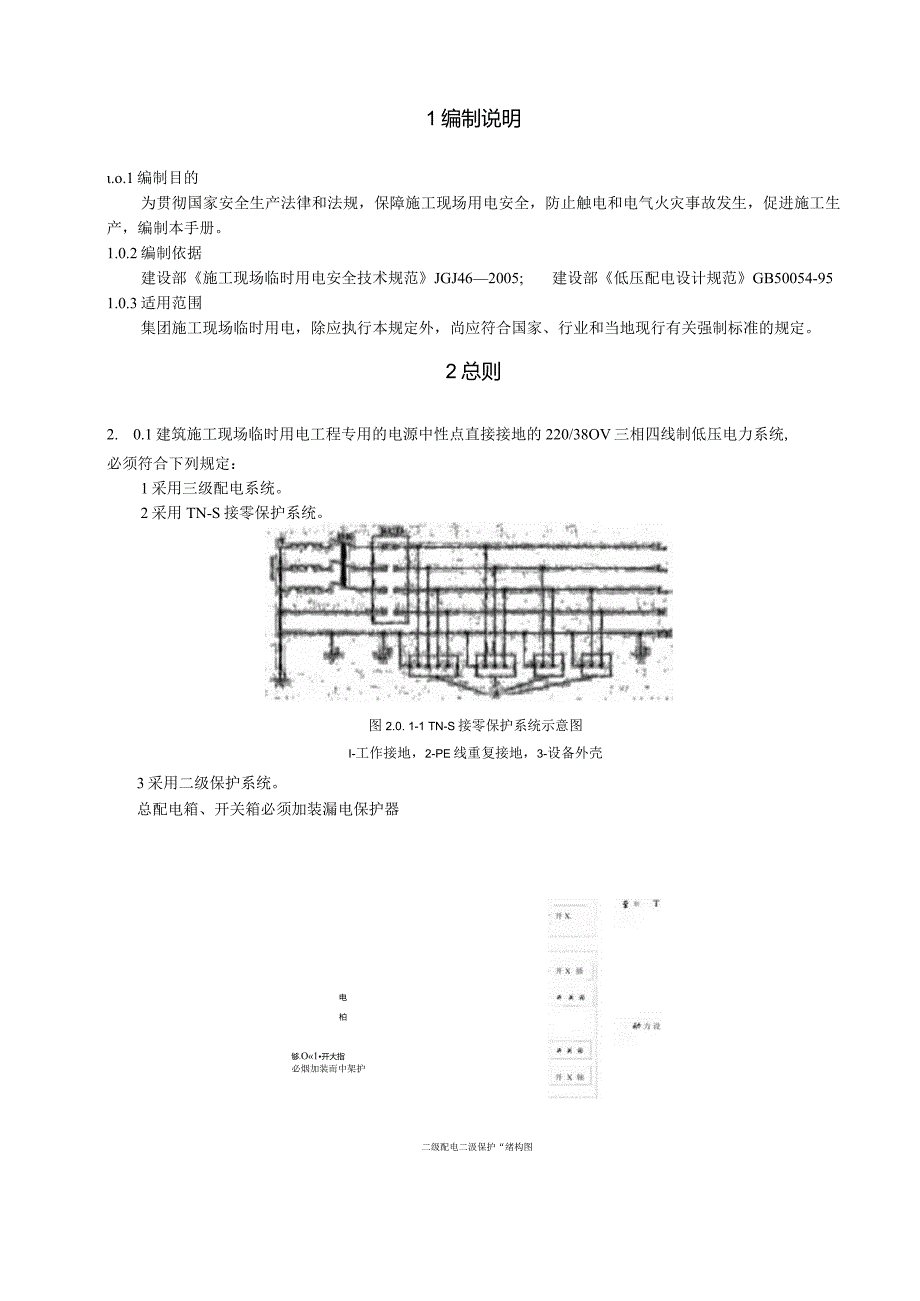

2、499.2 洞内配电线路509.3 洞内高压电缆519.4 洞内施工照明551编制说明.o.1编制目的为贯彻国家安全生产法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进施工生产，编制本手册。1.0.2编制依据建设部施工现场临时用电安全技术规范JGJ462005;建设部低压配电设计规范GB50054-951.0.3适用范围集团施工现场临时用电，除应执行本规定外，尚应符合国家、行业和当地现行有关强制标准的规定。2总则2. 0.1建筑施工现场临时用电工程专用的电源中性点直接接地的220/38OV三相四线制低压电力系统,必须符合下列规定：1采用三级配电系统。2采用TN-S接零保护系统

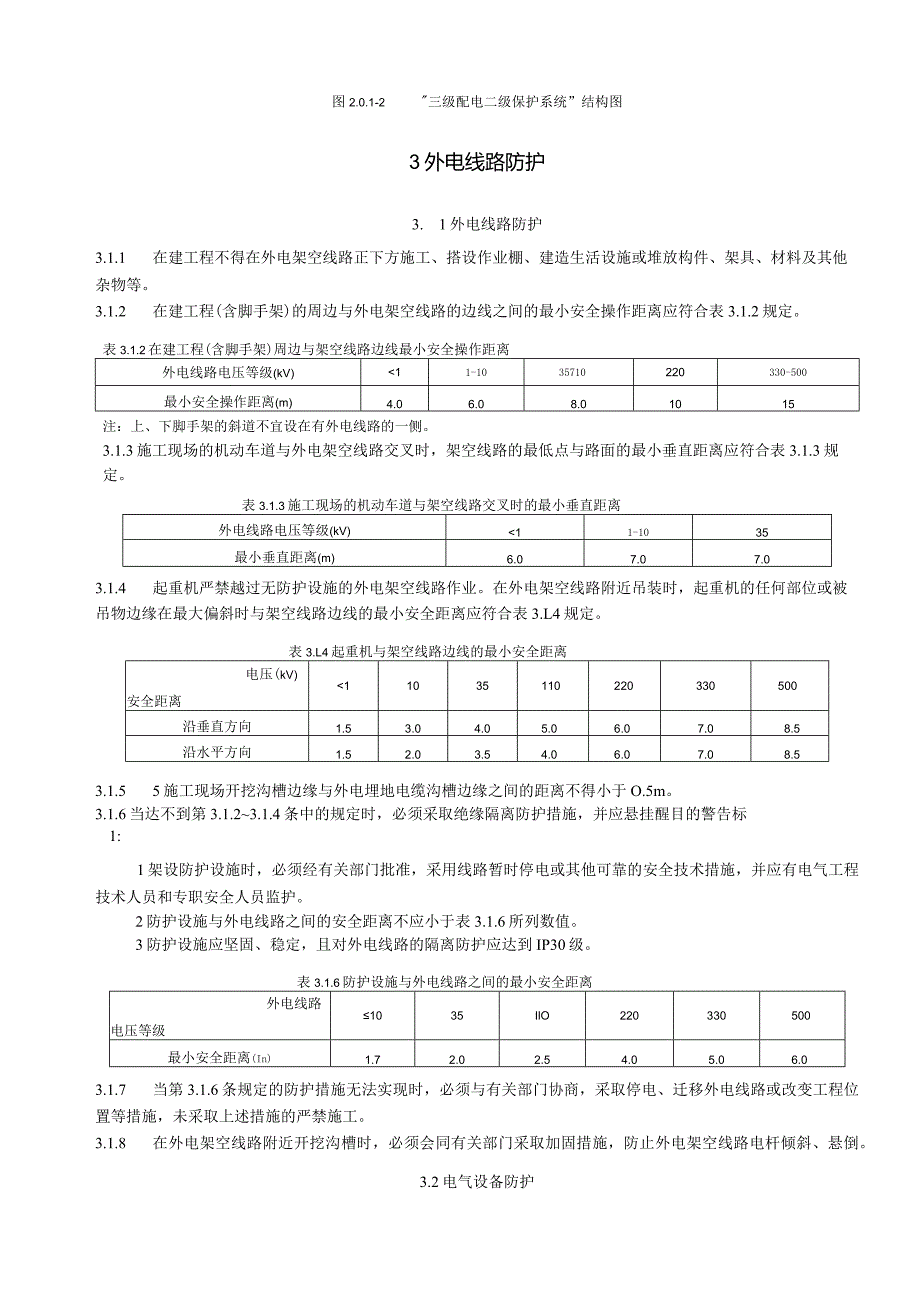

3、。图2.0. 1-1 TN-S接零保护系统示意图I-工作接地，2-PE线重复接地，3-设备外壳3采用二级保护系统。总配电箱、开关箱必须加装漏电保护器电柏够.O1开大指必烟加装而中架护二级配电二汲保护“绪构图图2.0.1-2三级配电二级保护系统”结构图3外电线路防护3. 1外电线路防护3.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。3.1.2 在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表3.1.2规定。表3.1.2在建工程(含脚手架)周边与架空线路边线最小安全操作距离外电线路电压等级(kV)11-103
4、5710220330-500最小安全操作距离(m)4.06.08.01015注：上、下脚手架的斜道不宜设在有外电线路的一侧。3.1.3施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表3.1.3规定。表3.1.3施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级(kV)11-1035最小垂直距离(m)6.07.07.03.1.4 起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表3.L4规定。表3.L4起重机与架空线路边线的最小安全距离电压(kV)安全
5、距离11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.53.1.5 5施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于O.5m。3.1.6当达不到第3.1.23.1.4条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标1:1架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。2防护设施与外电线路之间的安全距离不应小于表3.1.6所列数值。3防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。表3.1.6防护设施
6、与外电线路之间的最小安全距离外电线路电压等级1035IlO220330500最小安全距离(In)1.72.02.54.05.06.03.1.7 当第3.1.6条规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。3.1.8 在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。3.2电气设备防护3. 2.1电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。3.2.2电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。4接地与
7、防雷4.1 一般规定4. 1.1在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。图4.Ll专用变压器供电时TNS接零保护系统示意1-工作接地；2-PE线重复接地；3-电气设备金属外壳（正常不带电的外露可导电部分）；L、L、La相线；N-工作零线；PE保护零线；RCD一总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）DK一总电源隔离开关；T.变压器；5. 1.2当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护
8、接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。图4.L2三相四线供电时局部TNS接零保护系统保护零线引出示意1一工作接地：2-PE线重复接地：3-L、L2、L2相线RcD总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）N一工作零线：PE一保护零线：DK一总电源隔离开关6. 1.3在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。7. 1.4在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线
9、相连接，严禁与N线相连接。8. 1.5使用一次侧由50V以上电压的接零保护系统供电，二次侧为50V及以下电压的安全隔离变压器时，二次侧不得接地，并应将二次线路用绝缘管保护或采用橡皮护套软线。当采用普通隔离变压器时，其二次侧一端应接地，且变压器正常不带电的外露可导电部分应与一次回路保护零线相连接。以上变压器尚应采取防直接接触带电体的保护措施。9. 1.6施工现场的临时用电电力系统严禁利用大地做相线或零线。4.1.7接地装置的设置应考虑土壤干燥或冻结等季节变化的影响，并应符合表4.1.7的规定，接地电阻值在四季中均应符合本手册第4.3节的要求。但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状
10、态的影响。表4.1.7接地装置的季节系数。值埋深（In）水平接地体长2-3m的垂直接地体0.51.41.81.21.40.81.01.25-1.451.15-1.32.53.01.0l.11.0l.1注：大地比较干燥时，取表中较小值：比较潮湿时，取表中较大值。4.1.8PE线所用材质与相线、工作零线（N）线相同时，其最小截面就符合表4.1.8的规定。表4.1.8PE线截面与相线截面的关系相线芯线截而S（耐）PE线最小截而（ran?）S1651635S/24.1.9保护接零必须采用绝缘导线。配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不
11、小于1.5mm2的绝缘多股铜线。4.1.10PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。4.1.11相线、N线、PE线的颜色标记必须符合以下规定：相线Ll（八）、L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。4.2保护接零4.2.1在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零。图4.2.1用电设备外壳保护接零接线图1电机、变压器、电器、照明器具、手持式电动工具的金属外壳。2电气设备传动装置的金属部件。3配电柜与控制柜的金属框架。4配电装置的金属箱体、框架及靠
12、近带电部分的金属围栏和金属门。5电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等。6安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。4.2.2城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。4.2.3在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零。1在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；2安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。4.
13、3接地与接地电阻4.3.1单台容量超过IoOkVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4Q。单台容量不超过IOokVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于IOQ。在土壤电阻率大于1000Qm的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30Q,4.3.2TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于IOQ。在工作接地电阻值允许达到102的电力系统中
14、，所有重复接地的等效电阻值不应大于10。4.3.3在TN系统中，严禁将单独敷设的工作零线再做重复接地。4.3.4每一接地装置的接地线应采用1根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。图4. 3.4接地装置4.3.5移动式发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。4.3.6移动式发电机系统接地应符合电力变压器系统接地的要求。下列情况可不另做保护接零。1移动式发电机和用电设备固定在同一金属支架上供给其他设备用电；2不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m,且供、用电设备的金属外壳之间有可靠的电气连接时。4.3.7在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于100Q,高土壤电阻率地区不应大于100oQ。4.4防雷1.1.1 4.1在土壤电阻率低于200Qm区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。1.1.2 施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑
