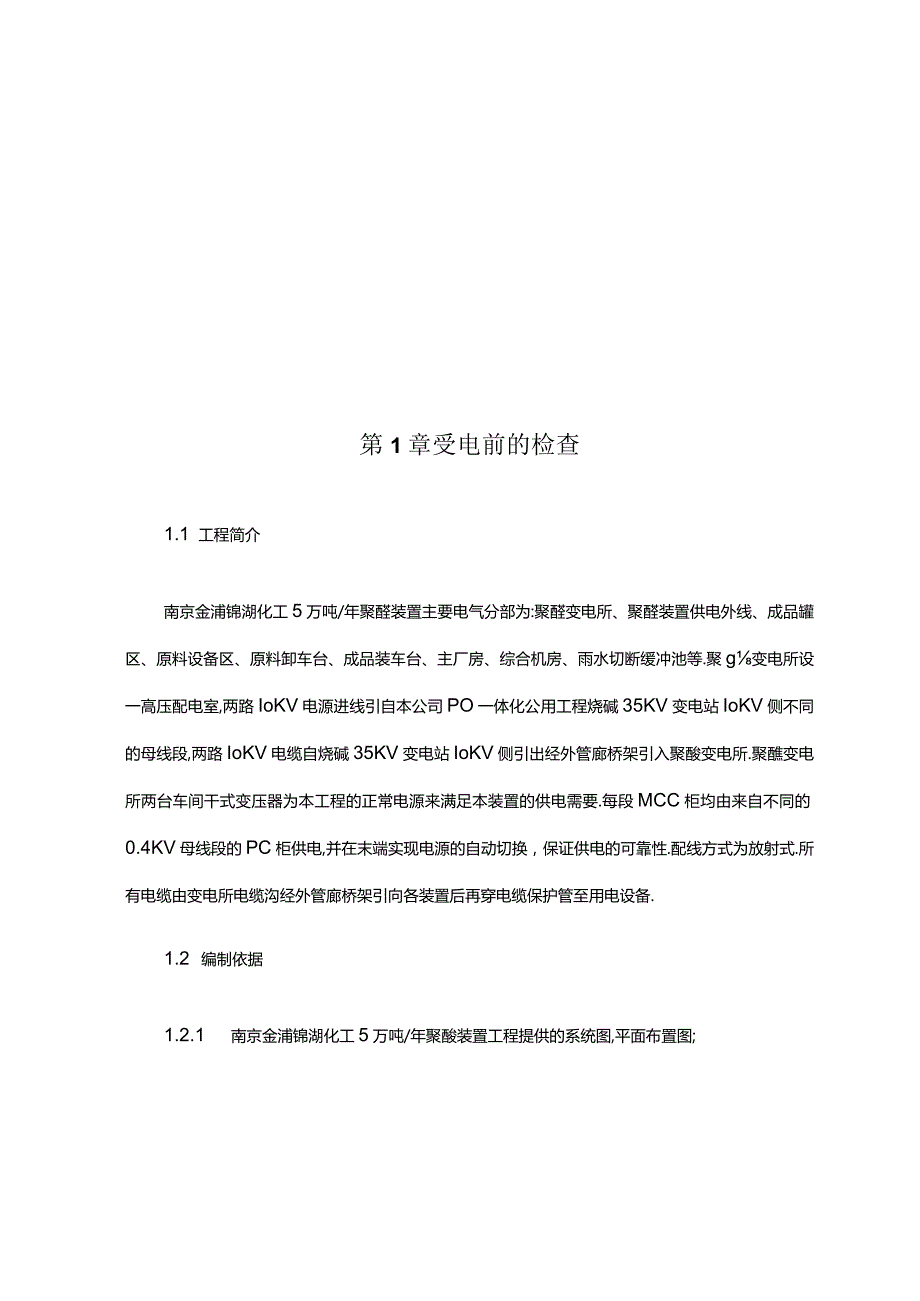

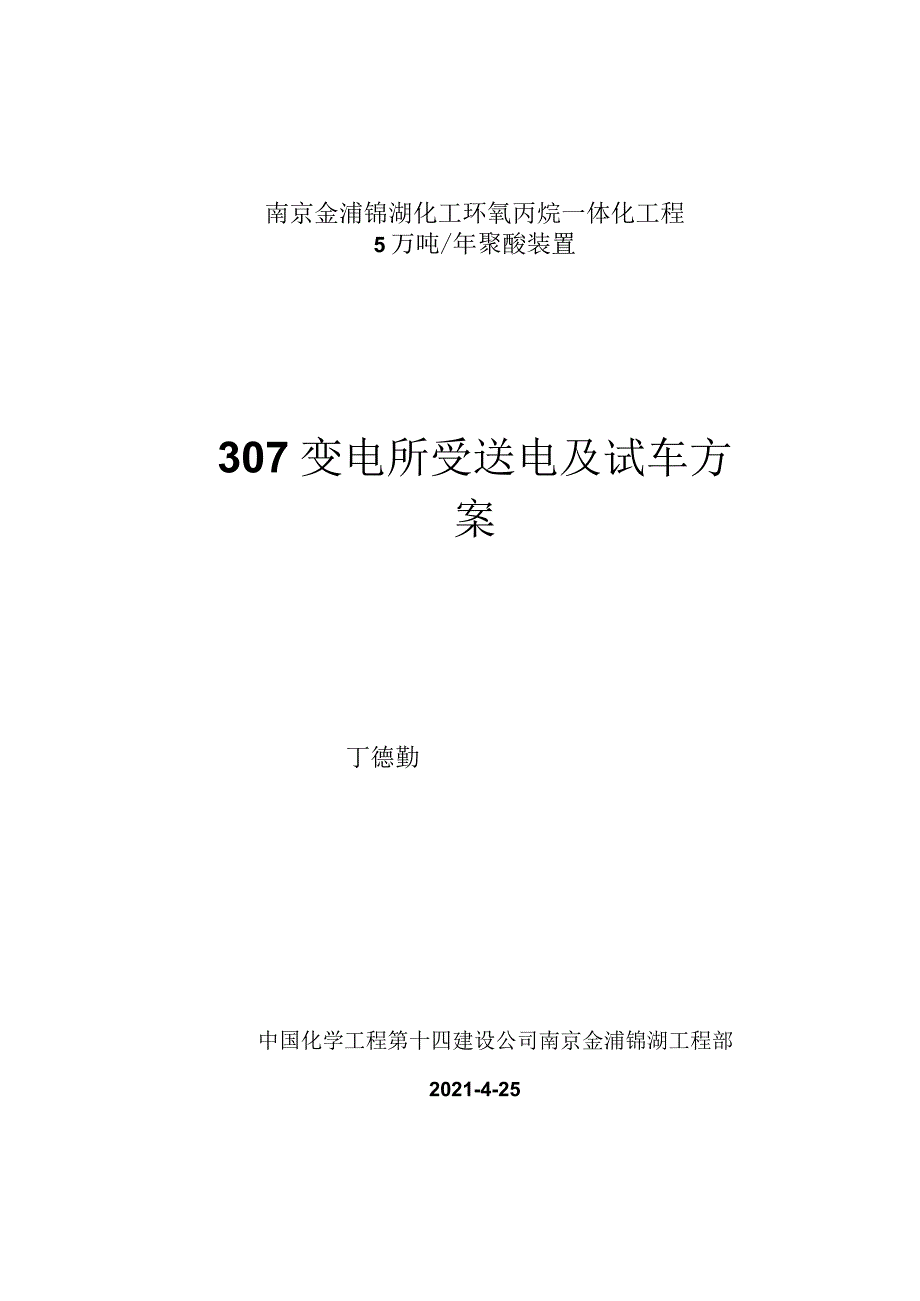

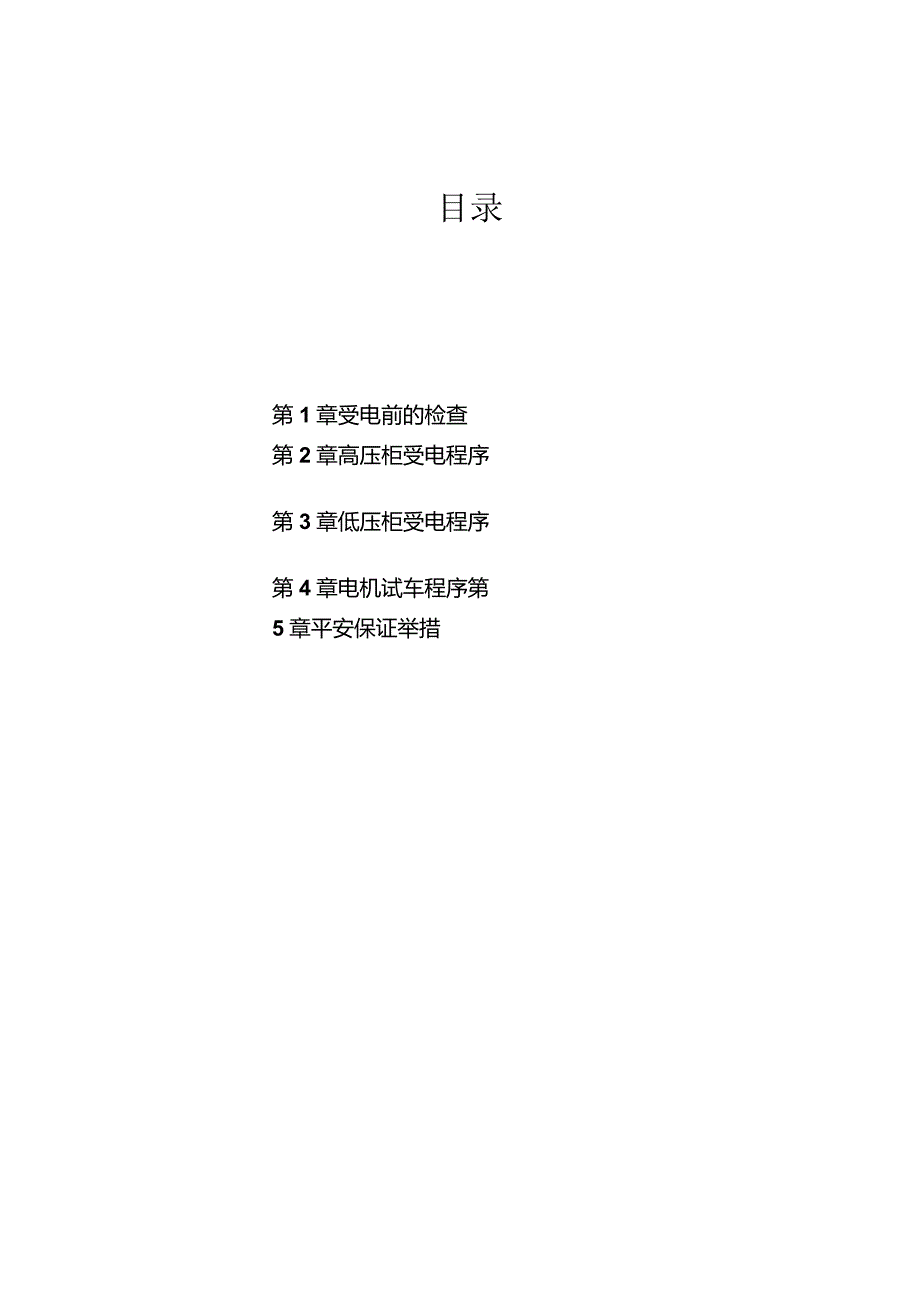

1、南京金浦锦湖化工环氧丙烷一体化工程5万吨/年聚酸装置307变电所受送电及试车方案丁德勤中国化学工程第十四建设公司南京金浦锦湖工程部2021-4-25目录第1章受电前的检查第2章高压柜受电程序第3章低压柜受电程序第4章电机试车程序第5章平安保证举措第1章受电前的检查1.1 工程简介南京金浦锦湖化工5万吨/年聚醛装置主要电气分部为:聚醛变电所、聚醛装置供电外线、成品罐区、原料设备区、原料卸车台、成品装车台、主厂房、综合机房、雨水切断缓冲池等.聚g变电所设一高压配电室,两路IoKV电源进线引自本公司PO一体化公用工程烧碱35KV变电站IoKV侧不同的母线段,两路IoKV电缆自烧碱35KV变电站IoK
2、V侧引出经外管廊桥架引入聚酸变电所.聚醮变电所两台车间干式变压器为本工程的正常电源来满足本装置的供电需要.每段MCC柜均由来自不同的0.4KV母线段的PC柜供电,并在末端实现电源的自动切换，保证供电的可靠性.配线方式为放射式.所有电缆由变电所电缆沟经外管廊桥架引向各装置后再穿电缆保护管至用电设备.1.2 编制依据1.2.1 南京金浦锦湖化工5万吨/年聚酸装置工程提供的系统图,平面布置图;投标商：中国化学工程第十四建设公司页码：第3页共5页1.2.2 盘柜制造厂提供的随机文件;1.2.3 电气装置安装工程电气设备交接试验标准GB50150-2006;1.2.4 中华人民共和国行业标准4电业平安工
3、作规程2DL408-91;1.3 受电前应完成的工作；1.3.1 制定系统受电方案并获得批准；1.3.2 变电所及配电装置的土建工作已经全部完成并经验收合格；1.3.3 列入受电范围的一、二次电气设备已经全部安装完毕,由调试单位根据交接验收标准的规定进行的电气试验已经完成、提出调试报告,并经有关各方的质量检查部门验收合格；1.3.4 受电设备的继电保护已按有关部门提供的整定单进行整定完毕如无整定单,那么由调试人员计算整定；1.3.5 各种运行标示牌已经准备就绪,各设备的代号已编好并书写完毕；1.3.6 受电局部和施工局部设备已经隔离,并有明确标志；1.3.7 受电局部的照明、通讯及消防设施已能
4、使用；1.3.8 图纸、运行规程已经准备就绪；1.3.9 已经建立试运班组,人员已经上岗；1.3.10 系统受电的一次系统图已经准备好；1.3.11 盘柜内及室内已经清洁、杂物已经清理出去:1.3.12 盘柜前后已经根据设计要求铺上与电压等级相适应并经试验合格的绝缘垫,已经试验合格的绝缘操作及验电器具已经准备就绪、摆放整洁；1.3.13 变电所的受电条件确认质量监督停止点-H点已经获得扬子质量监督站确实认.第2章高压柜受电程序2.1.1 10.高压电气主接线图S06022b-307ECll-l已经张贴上墙,各种告示牌已经挂好；2.1.2 直流电源已经供电到高压柜小母线上,电压正常、307AL3
5、柜的交流电源已经利用临时电源供电到高压柜小母线上,工作电压正常；2.1.3 所有一次侧开关均处于断开位置,所有的限制开关均处于合闸状态,柜门均处于关闭状态；室内清洁,与送电有关的人员已到位,准备完毕；送电前的最后检查已经通过,符合受送电条件.2.1.4 通知上级开关站将#1高压电源的新路器合闸,307AA12柜得电,此时观察高压柜上带电显示装置,应显示有电；综合保护仪显示的电压应正常,并记录一次电压实际数值.通过开关智能操控仪”就地操作合上#1进线柜的真空开关-I段高压母线得电,#1消弧消谐柜307AA13的PT投入工作，功率显表开始显示电压电流等参数；2.1.5 通知上级开关站将#2高压电源
6、的新路器合闸,307AA22柜将电,此时观察高压柜上带电显示装置,应显示有电,综合保护仪显示的电压应正常,并记录一次电压实际数值.通过开关智能操控仪”就地操作合上#2进线柜的真空开关也段高压母线得电,#2消弧消谐柜307AA23的PT投入工作，流功显表开始显示电压电率等参数；2.1.6 在母联柜307AA11测量两I路进线电压,相序应该一致,各相电压应相等.将母联开关进入到工作位置,开关智能操控仪的转换开关转到“就地自动操作位置,母联开关无法合闸以保证两路进线分列运行；投标商：中国化学工程第十四建设公司页码：第5页共5页2.1.7 通知上级变电站停掉#1电源一#1进线开关自动跳闸断开一#1电源
7、失电,母联开关自动合闸一将口段母线供电给I段母线；稍后,通知上级变电站恢复#1电源电缆的供电一母联开关立即跳闸一然后#1进线开关自动合闸；2.1.8 通知上级变电站停掉#2电源一#2进线开关自动跳闸断开一#2电源失电,母联开关自动合闸一将I段母线供电给Il段母线；稍后,通知上级变电站恢复#2电源电缆的供电一母联开关立即跳闸一然后#2进线开关自动合闸；2.1.9 准备向变压器供电：307AH14#l变压器；307AH24#2变压器；在高压柜面板上“就地操作真空断路器,高压电缆经过带电24h交流额定电压考验后再将电缆头与变压器连接；然后操作高压真空断路器对变压器冲击合闸3次,待一切正常后即可进入干
8、式变压器带载试运行24h阶段.第3章低压柜受电程序3.1.1低压电气主接线图S06022b-307EC11-23.2.1 低压母线分为I段、Il段.正常情况下，307AAIl柜#1电源进线开关和307AA21柜#2电源进线开关均合闸,307AA14柜母联开关断开,生产负荷平均分布在两台变压器上；当任何一路电源失电时,母联开关自动合闸，另一台变压器能够带全部负荷.每段均有一台电容自动补偿柜,柜号分别为307AA12和307A22.3.2.2 MCC柜分为A线、B线、C线、D线、E线、F线、罐区公用工程MeC、照明检修MCCv直流电源柜九个局部；每个局部均有两路电源电缆来自307AAI3、15、1
9、6、17、23、24、25、26柜,每段MCe柜上也有双电源自动切换装置，以保证供电不间断.3.2.3 电容柜待负荷足够大时再让其自动投入.第四章电机试车程序100kw以下低压交流电动机电机试车应得到机械专业的同意,电机及连带的机械局部已经具备试运转条件.投标商：中国化学工程第十四建设公司页码：第6页共5页各种保护设定均已完成,电缆绝缘良好,接线正确；限制回路接线正确,信号显示正确；电动机空载试车2h,并记录电动机的空载电流,当电动机与其机械局部的连接不易拆开时,可连在一起进行空载转动检查试验.保存电动机进行空载试验的目的是,万一在带负荷试车过程中一旦出现电动机发热时能更容易区分到底是电机问题
10、还是机械问题,从而使问题简单化.当电动机不允许空载试车或难以脱离机械负载时,那么只做带负荷试车试验.被试电机周围应悬挂平安警告旗绳，电机试车前必须先盘动转子,检查有无异常，然后点动电机一次,观察电机运转方向是否正确,发现反向时立即调整供电电缆的相序；试车期间应每半小时观察一次电机电流、温度或温升.第五章平安保证举措电气受送电试车人员要学会急救触电人员的方法,送电试车过程中要严格遵守平安用电操作规程,受送电设备已经检定合格、状态良好,应有良好的绝缘保安措施以防触电,使用的电工工具必须绝缘良好、金属外露局部尽可能短小,各种受送电设备的接地必须良好,必须有2人以上共同配合才可开展工作,工作任务不明、设备地点或周围环境不熟悉、以及人员分工不明确的都不得开展工作,受送电时有关的设备、盘屏、线路等应挂上警告牌,受送电设备必须与其他设备隔开并且保持一定的平安距离或用绝缘物隔离、装设栅栏悬挂警告牌、设专人看守,必须分工明确、听从指挥,任何电气设备、回路和装置未经检查试验不得送电投运,第一次送电时电气安装和机务人员要一起参加.通讯器材准备完毕.页码：第7页共5页投标商：中国化学工程第十四建设公司
