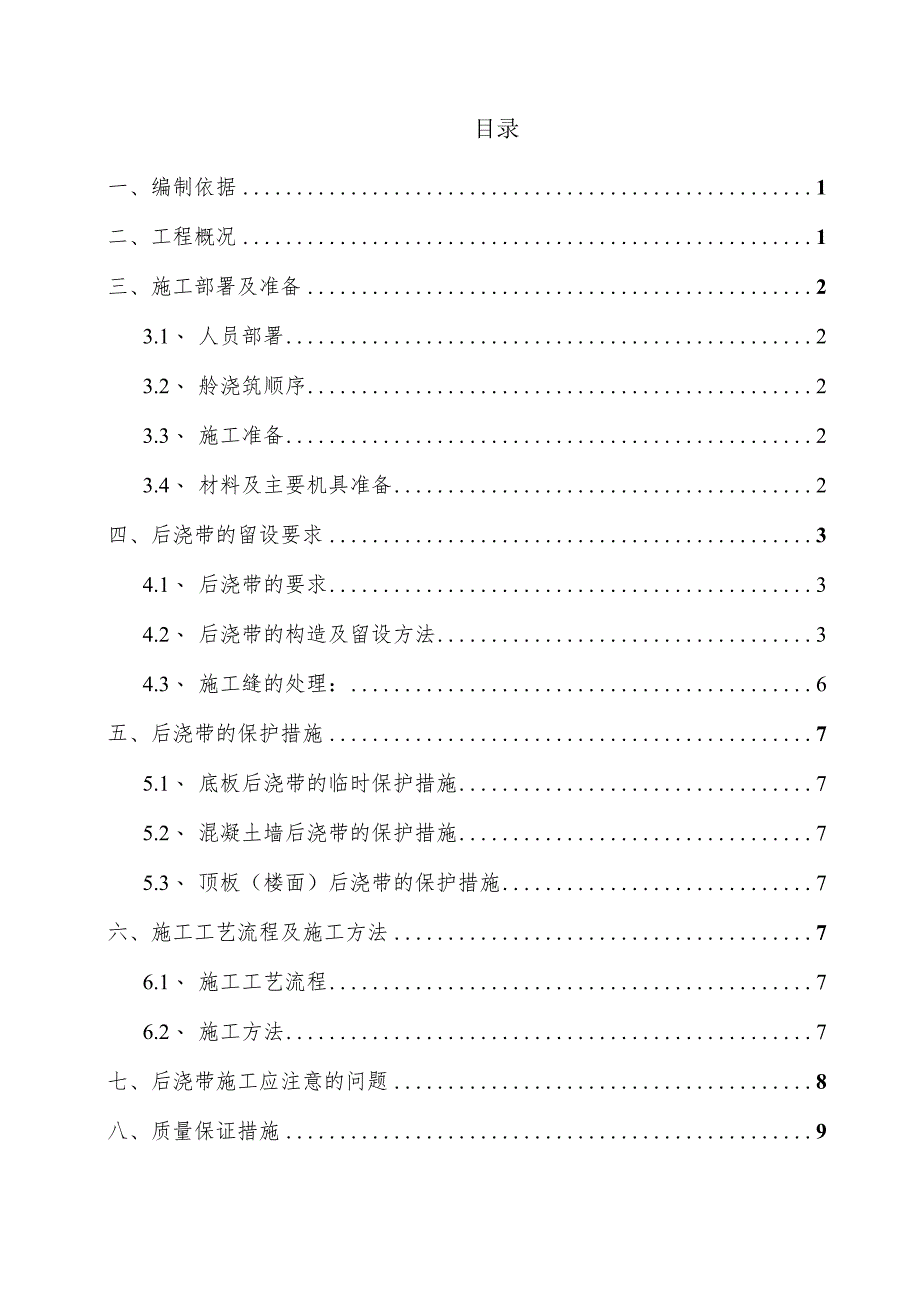

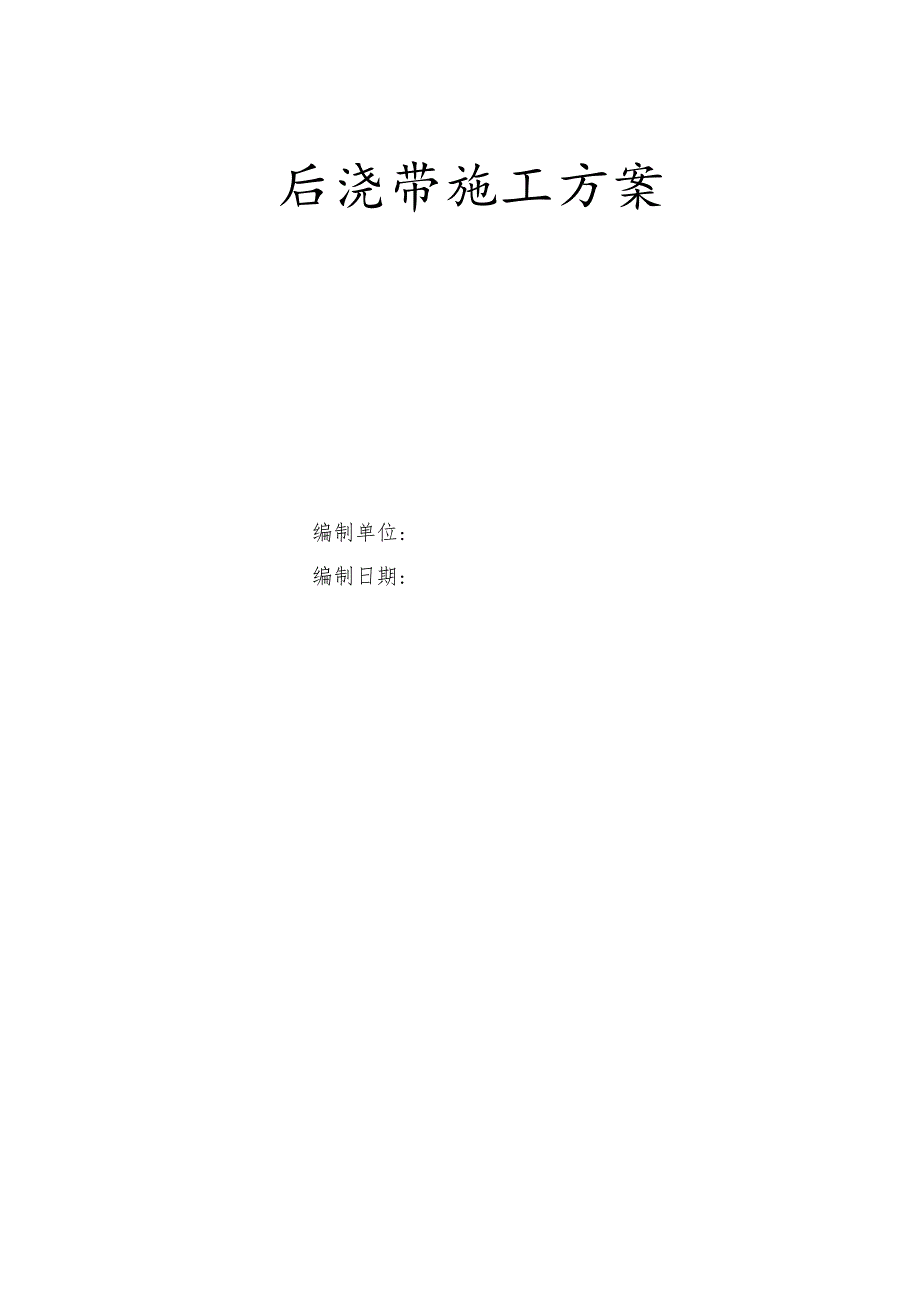

1、后浇带施工方案编制单位:编制日期:目录一、编制依据1二、工程概况1三、施工部署及准备23.1、 人员部署23.2、 舲浇筑顺序23.3、 施工准备23.4、 材料及主要机具准备2四、后浇带的留设要求34.1、 后浇带的要求34.2、 后浇带的构造及留设方法34.3、 施工缝的处理:6五、后浇带的保护措施75.1、 底板后浇带的临时保护措施75.2、 混凝土墙后浇带的保护措施75.3、 顶板(楼面)后浇带的保护措施7六、施工工艺流程及施工方法76.1、 施工工艺流程76.2、 施工方法7七、后浇带施工应注意的问题8八、质量保证措施9九、安全生产与文明施工注意事项9一、编制依据1.l本工程建筑、结

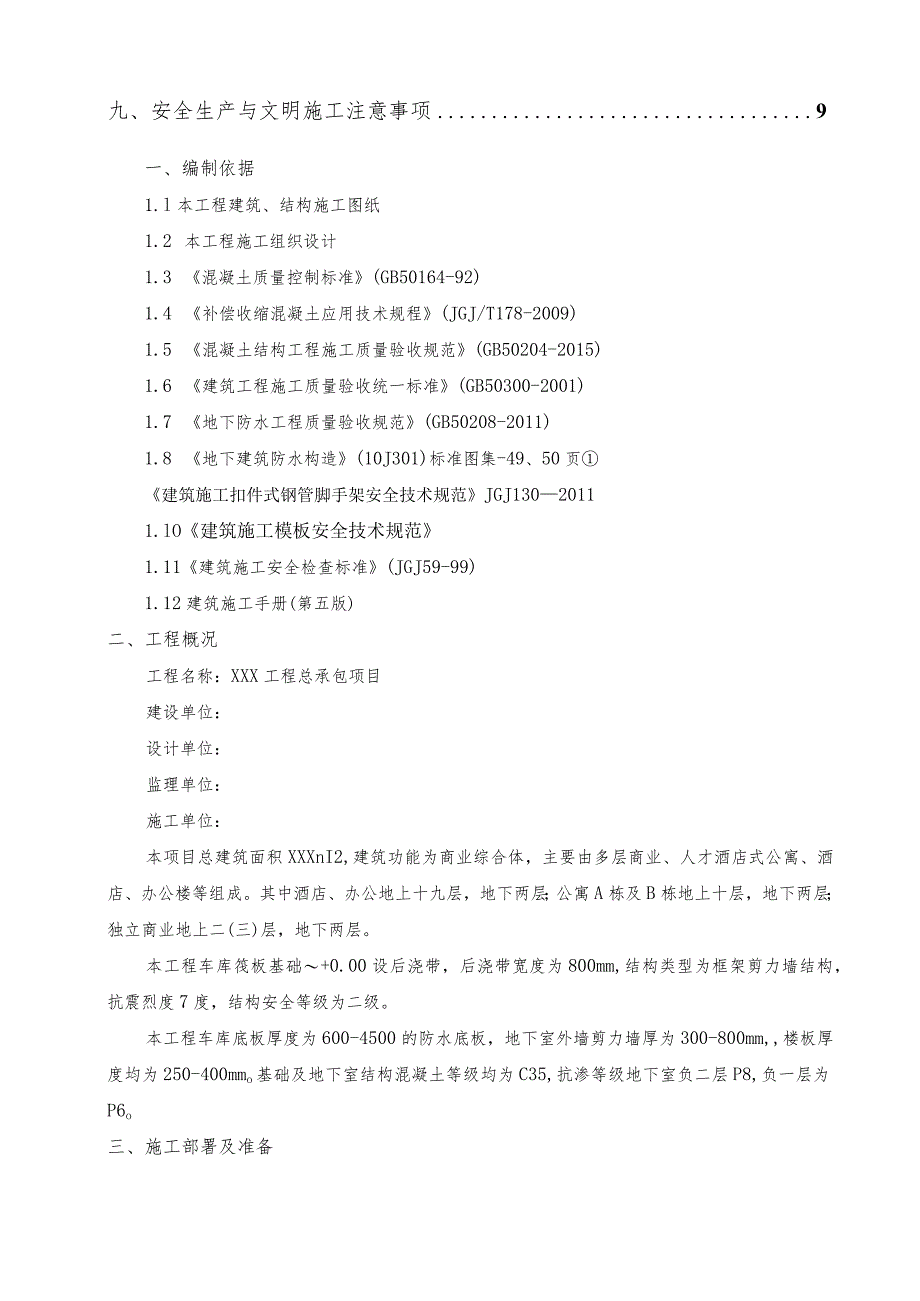

2、构施工图纸1.2 本工程施工组织设计1.3 混凝土质量控制标准(GB50164-92)1.4 补偿收缩混凝土应用技术规程(JGJ/T178-2009)1.5 混凝土结构工程施工质量验收规范(GB50204-2015)1.6 建筑工程施工质量验收统一标准(GB50300-2001)1.7 地下防水工程质量验收规范(GB50208-2011)1.8 地下建筑防水构造(10J301)标准图集-49、50页建筑施工扣件式钢管脚手架安全技术规范JGJ13020111.lO建筑施工模板安全技术规范1.11建筑施工安全检查标准(JGJ59-99)1.12建筑施工手册(第五版)二、工程概况工程名称:XXX工程

3、总承包项目建设单位:设计单位:监理单位:施工单位:本项目总建筑面积XXXnI2,建筑功能为商业综合体,主要由多层商业、人才酒店式公寓、酒店、办公楼等组成。其中酒店、办公地上十九层,地下两层;公寓A栋及B栋地上十层,地下两层;独立商业地上二(三)层,地下两层。本工程车库筏板基础+0.00设后浇带,后浇带宽度为800mm,结构类型为框架剪力墙结构,抗震烈度7度,结构安全等级为二级。本工程车库底板厚度为600-4500的防水底板,地下室外墙剪力墙厚为300-800mm,楼板厚度均为250-400mmo基础及地下室结构混凝土等级均为C35,抗渗等级地下室负二层P8,负一层为P6o三、施工部署及准备3.

4、K人员部署项目部管理人员安排:在混凝土浇筑过程中施工员必须进行旁站监督,材料员要及时做好材料的收料和验收工作。现场施工员和材料员应进行值班,保证浇筑质量。32、於浇筑顺序根据施工图纸,本工程计划先浇筑基础底板后浇带,再依次进行上一层后浇带浇筑。3.3、 施工准备3.3.1组织技术人员熟悉图纸,掌握图纸中有关结构混凝土施工的各项内容。3.3.2根据设计混凝土强度等级、混凝土性能要求、施工条件、施工部位、施工气温、浇筑方法、使用水泥、骨料、掺合剂及外加剂,确定各种类型混凝土强度等级的所需坍落度和初、终凝时间,委托有资质的专业实验室完成混凝土配合比设计。3. 3.3商品混凝土应在混凝土浇筑前提供混凝

5、土出厂合格证以及水泥、砂石等材料的材质证明及复试报告等材料。3.3. 4确定浇筑混凝土所需的各种材料、机具、劳动力需用量,以满足施工需要。3.3.5已完成钢筋预埋件、施工缝及各专业的隐检、模板的预检工作,地下防水已做好甩槎并经过验收合格。并进行标高、轴线、模板的技术复核。3.3.6施工前作好试块的留置计划和制作准备工作。1.4、 材料及主要机具准备3. 4.1材料准备后浇带施工材料计划表序号材料名称规格及型号单位数量备注1钢丝网m2后浇带混凝土封堵2遇水膨胀止水条20*30m3塑料薄膜ID2养护4化纤毯5厚m2养护5混凝土试模150150X150D6配电线、箱套7充电手电支地下室临时照明4.

6、4.2主要机具混凝土输送泵1台、插入式振动器、胶皮管、手推车、大小平锹、铁钎、抹子、电镐、电焊机、对讲机、混凝土坍落度筒、混凝土标准试模等。四、后浇带的留设要求4.1、后浇带的要求4.1.1 根据设计要求,本工程后浇带分为沉降后浇带和温度后浇带,沉降后浇带在主楼主体结构完成后方能浇筑混凝土,或根据观测结果证明浇筑沉降在主体结构全部完成之前已趋向稳定也可提前浇筑;温度后浇带在两侧混凝土浇筑完成60天后使用高一个等级的微膨胀混凝土浇筑。图4.Ll后浇带分布图4. 1.2所有后浇带应采用补偿收缩细石硅浇筑,后浇带舲强度等级比二侧舲高一级(+C5)。4. 1.3后浇带留置部位钢筋应连续不断,为防止钢筋

7、因锈蚀而削弱,后浇带的板中均布置加强钢筋。4 .1.4后浇带企口采用粗糙的木模,本工程采用市场的商品”快易收口钢网”支挡,使界面保持粗糙。5 .1.5地下室后浇带必须采取覆盖保护措施,凡因留置后浇带而形成较大悬臂的部位应加设支撑,待后浇带睑浇筑后强度达到100%时才能拆除。5. 1.6后浇带浇筑前必须全面进行清理干净。如地下室积水,应抽排干净并清除干净该处余泥渣物,用水冲洗干净后,方能浇筑硅。5.1、 后浇带的构造及留设方法5.2、 1地下室后浇带的构造:本工程地下室后浇带按结构平面位置尺寸留设,底部提前浇筑超前止水带,后浇带构造如下图:的、二魏理姚说I肝猛肝?01815。则D砂?IIn黑Mi

8、IM02。UO姓(解劝肥飕暇械砒肚林捌J制80卜喇0评呼J阳谢械榔一解埔4.2.2留设方法4.2.2.1地下室底板底筋绑扎好后,按设计图的位置出20Onim拉通长线,支架后浇带边线与底筋焊接加固,支架完成后,上下层钢筋网中间约有80Omm高,采用模板、方木两边对撑加固,钢筋下保护层堵浆用800目钢丝网帖成双层沿支架敷设并扎牢,板面筋绑扎完成后,上部用800目钢丝网扎紧并设梳子状边模。做法如图:三u_.4.2.2.2梁的竖直后浇带(施工缝)本工程梁头施工缝采用800目的钢丝网片叠合二层,用细钢丝绑扎牢固,紧贴钢丝网的外侧用水平短钢筋绑扎在梁的钢筋上,作为背楞。在浇筑梁混凝土时把制作隐含施工的钢丝

9、网片、短钢筋等材料不再拆除取出。4.2.2.2板面后浇带:a)板后浇带的底模与支撑系统与两侧现浇板模板分离。后浇带混凝土浇筑前,后浇带位置的顶板模板与支撑系统不得拆除。模板支设方式见下图示意:b)两侧木模采用竹胶合板,加工顾锯齿状供钢筋穿过,如下图:4.2.3后浇带部位的模板支承体系应以其两侧边沿线出20Cnl为界,自成一独立体系,同时又要确保与整体支承系统共同受力,即当相邻结构施工时,后浇带部位的支承架参与整体支承系统共同受力,但当相邻结构模板及支承架拆除后,后浇带部位的支承架及模板独立工作的性能不变,后浇带两侧混凝土结构与模板间应不产生间隙,后浇带混凝土浇筑后接缝平顺。4.2.4后浇带部位

10、的模板支承体系必须在后浇带部位的硅达到设计要求的100%后,方可拆除,板部位的后浇带模板支撑时,两侧考虑采用L8c2.0cm厚开槽木模板,其安装方法按常规操作。4.2.5混凝土浇筑28天后,下方模板与支撑方可拆除。为了避免工人误拆后浇带支撑架,架子与模板用黄黑相间颜色标记。4.3、 施工缝的处理:4.3.1 防止垃圾等杂物落入后浇带内的措施:施工缝处理并清理干净后,应在后浇带两侧的板面上砌筑二皮砖墙,外侧用砖砌体做成防水坎,然后在后浇带的上面辅封盖木模板,避免以后施工过程中污染钢筋及建筑垃圾掉入后浇带内4.3.2 梁头部位:在拆模后绑扎钢筋之前,施工队放线人员将梁头位置在墙上弹出边线,接着施工

11、队派专人用砂轮切割机配合使用蓼子将梁头位置精确凿出,要求凿除多余的混凝土,混凝土表面的水泥膜、浮浆、松动石子等,并清除干净。4.3.3后浇带和施工在浇灌前,应将钢筋除锈,调直理顺,将接缝处的胫凿毛,清除松石子和杂物,清洗干净,保持湿润,并刷纯水泥浆一道。4.3.4后浇带和施工缝在浇筑於时,振棒落振点先振两侧,后振中间,多点轻振,捣实。后浇带捣实后即抹平,清除余浆。五、后浇带的保护措施5.1、 底板后浇带的临时保护措施后浇带空置期间,为防止杂物、污水进入,可采取以下封闭措施:在底板后浇带上侧砌筑12Omm宽、20Omm高的砖带,上部用胶合板全封闭。5.2、 混凝土墙后浇带的保护措施5.2, 1墙

12、体后浇带内侧的保护:墙体后浇带采用胶合板加以全封闭,以防止杂物落入。5.3, 顶板(楼面)后浇带的保护措施后浇带封闭前,后浇带位置的顶板模板不得拆除。个别需拆除的,需在28天后,并及时用钢管回顶。六、施工工艺流程及施工方法6.1、 施工工艺流程清理后浇带杂物一钢筋除锈、整形、绑扎或补焊一模板支设一监理验收一浇筑混凝土一养护6.2、 施工方法6.2.1拆除、清理后浇带杂物在原楼层施工时,为了追求后浇带留置位置的准确和观感,在后浇带二侧为钢丝网和木方,现在施工时要将木方全部拆除,将多余的钢丝网剔除,梁板后浇带内的流浆和多出的校需凿除干净并凿直,将原有的碎垃圾全部清理干净方可进入下道工序。6.2.2

13、钢筋除锈和调直钢筋除锈包括将所有钢筋全部除锈,基础内的钢筋用长把钢丝刷进行除锈;除锈后用水将后浇带内的钢筋锈冲洗干净;除锈后要将钢筋弯曲的进行调直,梁板内的受力钢筋需按设计要求进行搭接和补焊,需增补的钢筋要进行增补;经监理单位验收合格后,基础除锈冲洗后要立即进行浇筑,楼层后浇带在硅浇筑前进行冲洗,防止钢筋二次锈蚀。6.2.3模板的支设地下室底板后浇带清理完成后可直接浇筑硅,不需装模,梁板及外墙等部位的后浇带需先装模板才能浇捣。模板的支设同原设计梁(墙)板尺寸,下部支撑必须顶紧,地下室外墙加固用对拉止水螺杆。楼层后浇带的模板从下到上分层进行,中间不能间断。6.2.4后浇带混凝土浇筑a、混凝土浇筑

14、前要将后浇带内杂物清理干净,用水冲洗后刷纯水泥浆一道。b、混凝土采用C35P6补偿收缩混凝土浇筑,振捣密实。c、后浇带和施工缝在浇筑彼时,振棒落振点先振两侧,后振中间,多点轻振,捣实。后浇带捣实后即抹平,清除余浆。d、为保证后浇带混凝土在规定的龄期内达到设计要求的强度,控制混凝土早期产生收缩裂健,必须做好养护工作,并在混凝土浇筑完毕后12h进行,养护时间应不小于14d,水平梁板采用覆盖麻袋浇水养护,以保证硅体处于湿润状态。e、在浇筑校时,专人专职巡检缝底支模,是否有松动,暴裂、变形等现象。如有即停止浇筑,对支模进行抢修后再浇筑。七、后浇带施工应注意的问题后浇带要严格按施工规范和设计要求进行施工

15、,施工中应高度重视下列问题:7.1、 接缝形式必须严格按图施工,施工时应用堵头板。不能留成自然斜坡槎,使施工缝处混凝土浇捣困难,造成混凝土不密实,达不到设计强度等级。地下室底板还易产生渗水现象。7.2、 后浇带先浇混凝土完成后应进行防护,局部应覆盖,四周用临时栏杆围护,防止施工过程中污染钢筋,保证钢筋不被踩踏。坚决避免后浇带不设围护,踩弯钢筋、钢筋杂乱、建筑垃圾较多,不易清理的现象。7.3、 后浇带浇筑混凝土前必须将整个截面按照施工缝的要求进行处理,清除杂物、水泥薄膜、表面松动的砂石和软弱混凝土层,并将两侧混凝土凿毛,用水冲洗干净,充分保持两侧混凝土湿润,一般不少于24小时。在表面涂刷水泥净浆或混凝土界面处理剂后,及时浇筑混凝土。若两侧混凝土不凿毛就浇注,容易使新老混凝土的粘结强度难以保证,处理不好就会在后浇带两侧造成
