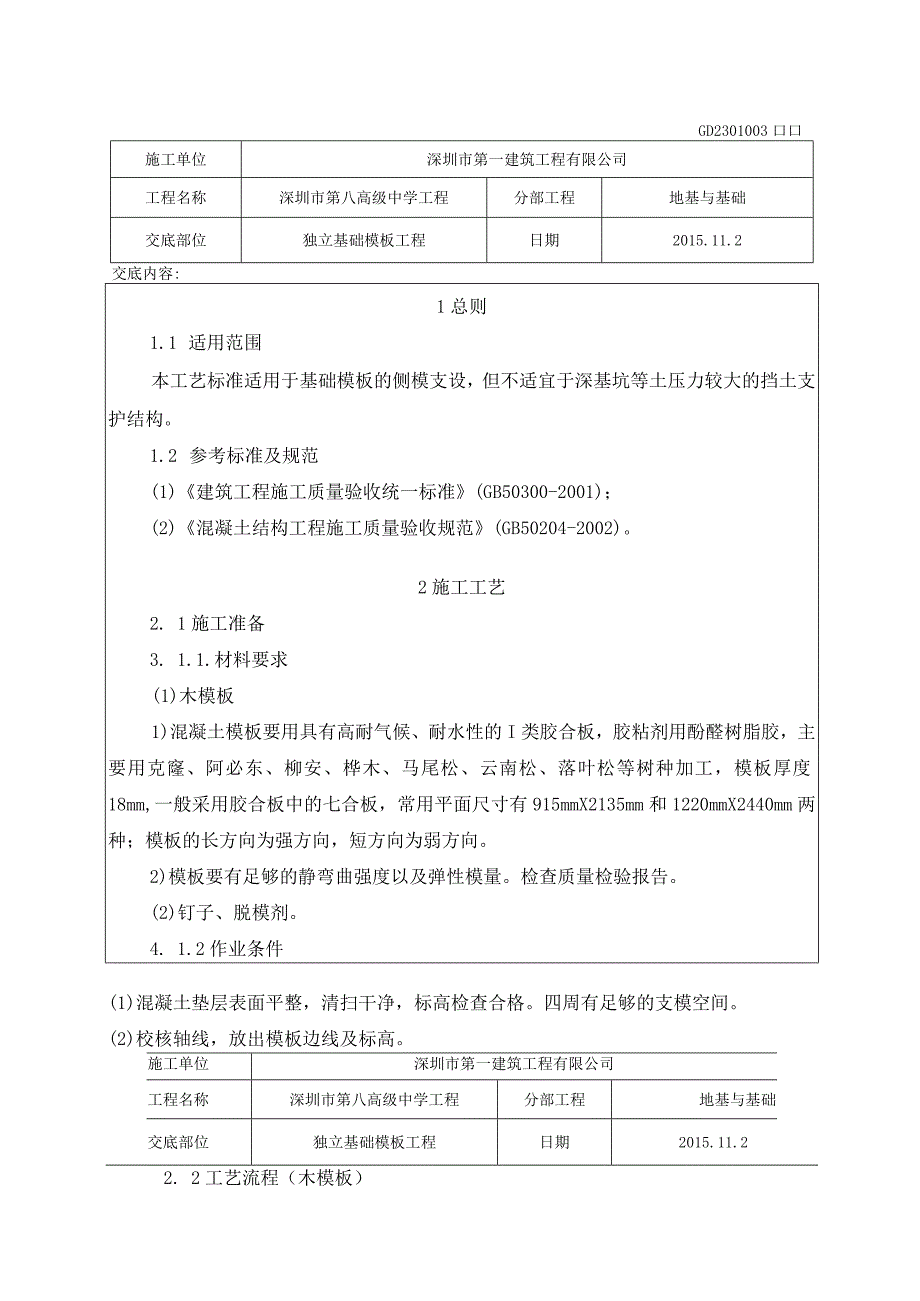

1、GD2301003口口施工单位深圳市第一建筑工程有限公司工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.2交底内容:1总则1.1 适用范围本工艺标准适用于基础模板的侧模支设，但不适宜于深基坑等土压力较大的挡土支护结构。1.2 参考标准及规范(1)建筑工程施工质量验收统一标准(GB50300-2001)；(2)混凝土结构工程施工质量验收规范(GB50204-2002)。2施工工艺2. 1施工准备3. 1.1.材料要求(1)木模板1)混凝土模板要用具有高耐气候、耐水性的I类胶合板，胶粘剂用酚醛树脂胶，主要用克窿、阿必东、柳安、桦木、马尾松、云南松、落叶松

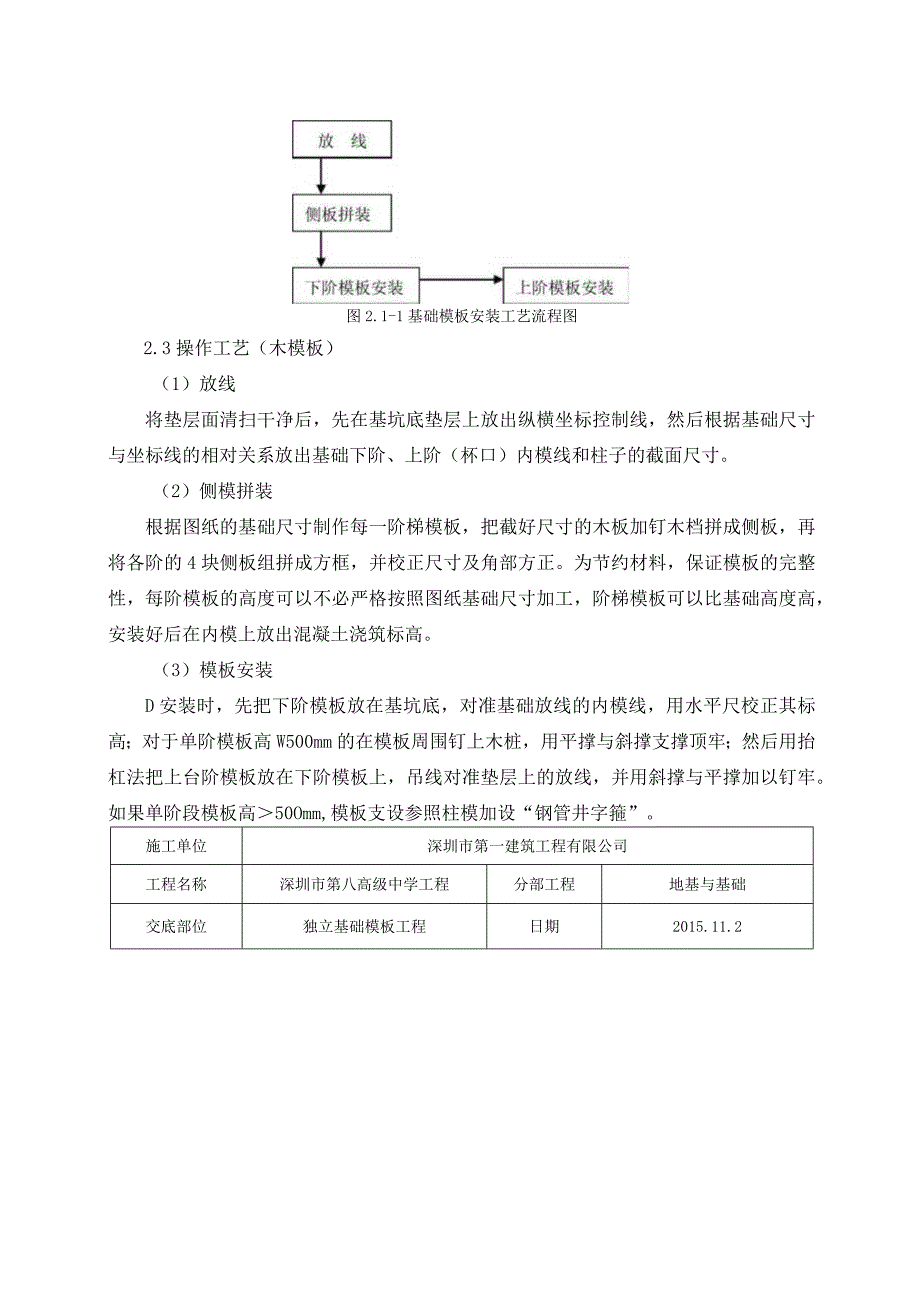

2、等树种加工，模板厚度18mm,一般采用胶合板中的七合板，常用平面尺寸有915mmX2135mm和1220mmX2440mm两种；模板的长方向为强方向，短方向为弱方向。2)模板要有足够的静弯曲强度以及弹性模量。检查质量检验报告。(2)钉子、脱模剂。4. 1.2作业条件(1)混凝土垫层表面平整，清扫干净，标高检查合格。四周有足够的支模空间。(2)校核轴线，放出模板边线及标高。施工单位深圳市第一建筑工程有限公司工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.22. 2工艺流程（木模板）图2.1-1基础模板安装工艺流程图2.3操作工艺（木模板）（1）放线将垫
3、层面清扫干净后，先在基坑底垫层上放出纵横坐标控制线，然后根据基础尺寸与坐标线的相对关系放出基础下阶、上阶（杯口）内模线和柱子的截面尺寸。（2）侧模拼装根据图纸的基础尺寸制作每一阶梯模板，把截好尺寸的木板加钉木档拼成侧板，再将各阶的4块侧板组拼成方框，并校正尺寸及角部方正。为节约材料，保证模板的完整性，每阶模板的高度可以不必严格按照图纸基础尺寸加工，阶梯模板可以比基础高度高，安装好后在内模上放出混凝土浇筑标高。（3）模板安装D安装时，先把下阶模板放在基坑底，对准基础放线的内模线，用水平尺校正其标高；对于单阶模板高W500mm的在模板周围钉上木桩，用平撑与斜撑支撑顶牢；然后用抬杠法把上台阶模板放在

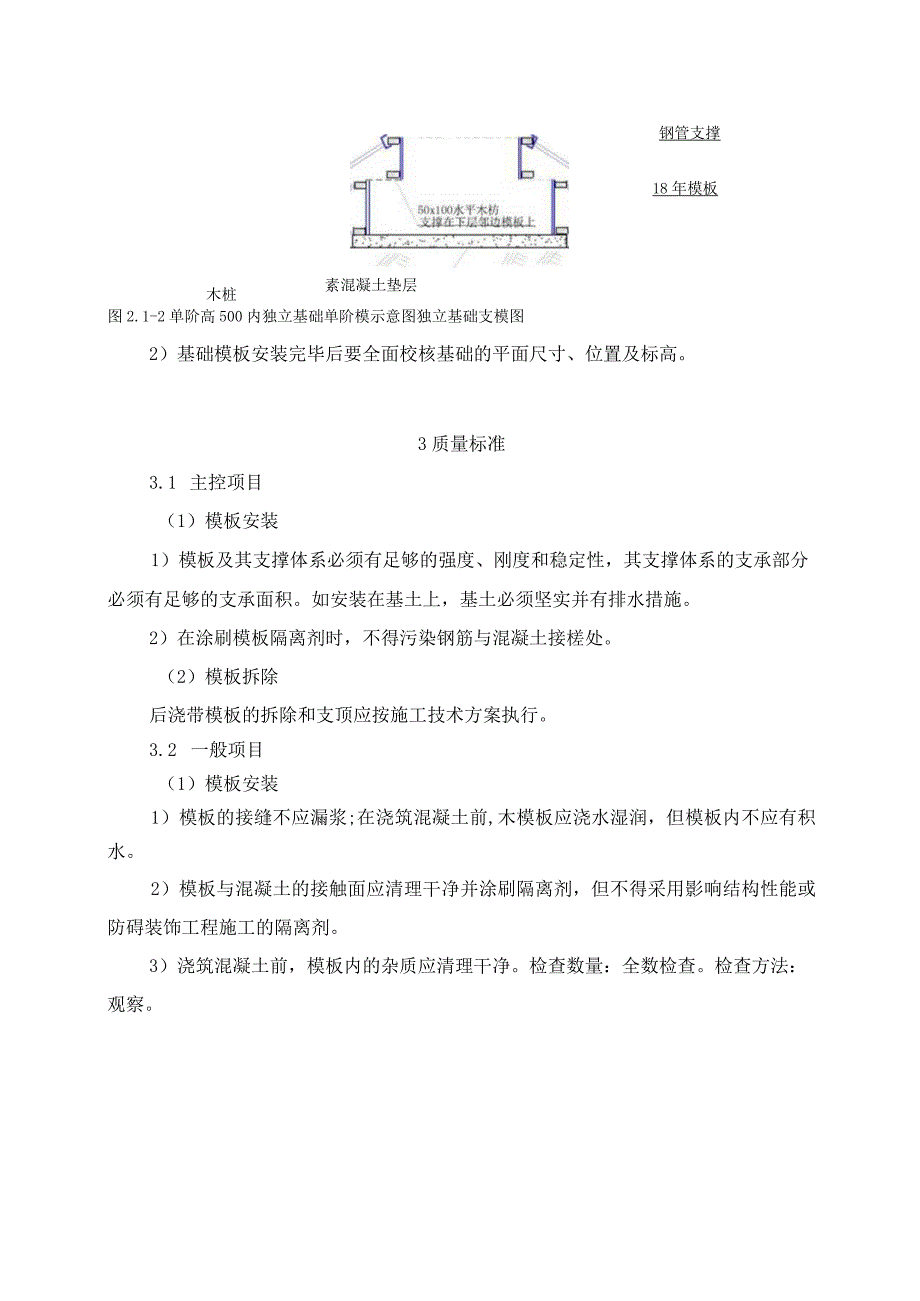

4、下阶模板上，吊线对准垫层上的放线，并用斜撑与平撑加以钉牢。如果单阶段模板高50Omm,模板支设参照柱模加设“钢管井字箍”。施工单位深圳市第一建筑工程有限公司工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.2木桩素混凝土垫层钢管支撑18年模板图2.1-2单阶高500内独立基础单阶模示意图独立基础支模图2）基础模板安装完毕后要全面校核基础的平面尺寸、位置及标高。3质量标准3.1 主控项目（1）模板安装1）模板及其支撑体系必须有足够的强度、刚度和稳定性，其支撑体系的支承部分必须有足够的支承面积。如安装在基土上，基土必须坚实并有排水措施。2）在涂刷模板隔离剂
5、时，不得污染钢筋与混凝土接槎处。（2）模板拆除后浇带模板的拆除和支顶应按施工技术方案执行。3.2 一般项目（1）模板安装1）模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润，但模板内不应有积水。2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或防碍装饰工程施工的隔离剂。3）浇筑混凝土前，模板内的杂质应清理干净。检查数量：全数检查。检查方法：观察。工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.24）固定在模板上的预埋件、预留洞均不得遗漏，且应安装牢固，其偏差应符合下表的规定。模板上的预埋件、预留孔和预留洞允许偏差项目允许偏差
6、（山口）预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10预埋螺栓中心线位置2外露长度+10预留洞中心线位置10外露长度+10注：检查中心线位置时，应沿纵、横两个方向测量，并取其中的较大值。5）现浇结构模板安装的偏差应符合下表的规定检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%且不少于3件；对墙和板应按有代表性的自然间抽查10%,且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查而，板可按纵横轴线划分检查面，抽查10%,且均不少于3面。现浇结构模板安装的允许偏差见下表现浇结构模板安装的允许偏差项目允许偏差（mm）检验方法轴线位置4*
7、钢尺检查底模上表面东高5水准仪或拉线、钢尺检查截面内部尺寸基础8*钢尺检查柱、墙、梁+3,-4*钢尺检查相邻两板表面高低差2钢尺检查表面平整度4*2m靠尺和塞尺检查注：检查中心线位置时，应沿纵、横两个方向测量，并取其中的较大值。（2）模板拆除侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.24成品保护(1)保持模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞墙体、堆放合理，保护板面不变形。(2)定位时要平稳、准确，不得碰砸楼板及其他已施工完的部位，不得兜挂钢筋(3)坚持模板每次使用后清理面板，涂刷
8、脱模剂。材料应按照编号分类堆放整齐。(4)粘模时，禁止用塔吊吊拉模板，防止将墙面拉裂。5职业健康、安全环保措施(1)工程施工中必须注意控制噪音，根据规定在城市建成区内，禁止中午和夜间进行生产噪音的建筑施工(中午12时至下午2时，晚上11时至第二天早上7时)。由于施工不能中断的技术原因和其他特殊情况，确需中午或夜间连续施工作业的，应向建设行政主管部门和环保部门申请(2)机械的操作必须符合建筑机械使用安全技术规程JGJ33-2001。圆锯盘等危险性较大的施工机具必须搭设维护设施，严禁无关人员靠近。(3)支模必须按照工序进行，模板没有固定前，不得进行下道工序。禁止利用拉杆、支撑攀登上下。(4)施工中
9、如遇中途停歇，应将就位的支顶、模板连接稳固，不得空架浮搁。(5)模板拆除应经施工技术人员同意。操作时应按顺序分段进行，严禁猛撬、猛砸或大面积撬落和拉倒。(6)拆除后模板或木防上的钉子，应及时拔出或敲平，防止钉子扎脚。(7)专业电工持证上岗。电工有权拒绝执行违反电气安全的行为，严禁违章指挥和违章作业。(8)施工现场用电必须严格遵守施工现场临时用电安全技术规范(JGJ46-2005)的相关规定，施工现场的一切电源、电路的安装和拆除必须由持证电工操作，实施三级配电系统，电器必须严格接地、接零(采用TN-S接零保护系统)并使用漏电保护器(二级漏电保护系统)，用电必须分闸，严禁一闸多用。电缆必须完好，电缆必工程名称深圳市第八高级中学工程分部工程地基与基础交底部位独立基础模板工程日期2015.11.2须架空2.5m以上，严禁拖地。（9）进行高空施工作业时，必须遵守国家现行标准建筑施工高处作业安全技术规范JGJ80-91的规定。项目（专业）技术负责人交底人接受交底人
