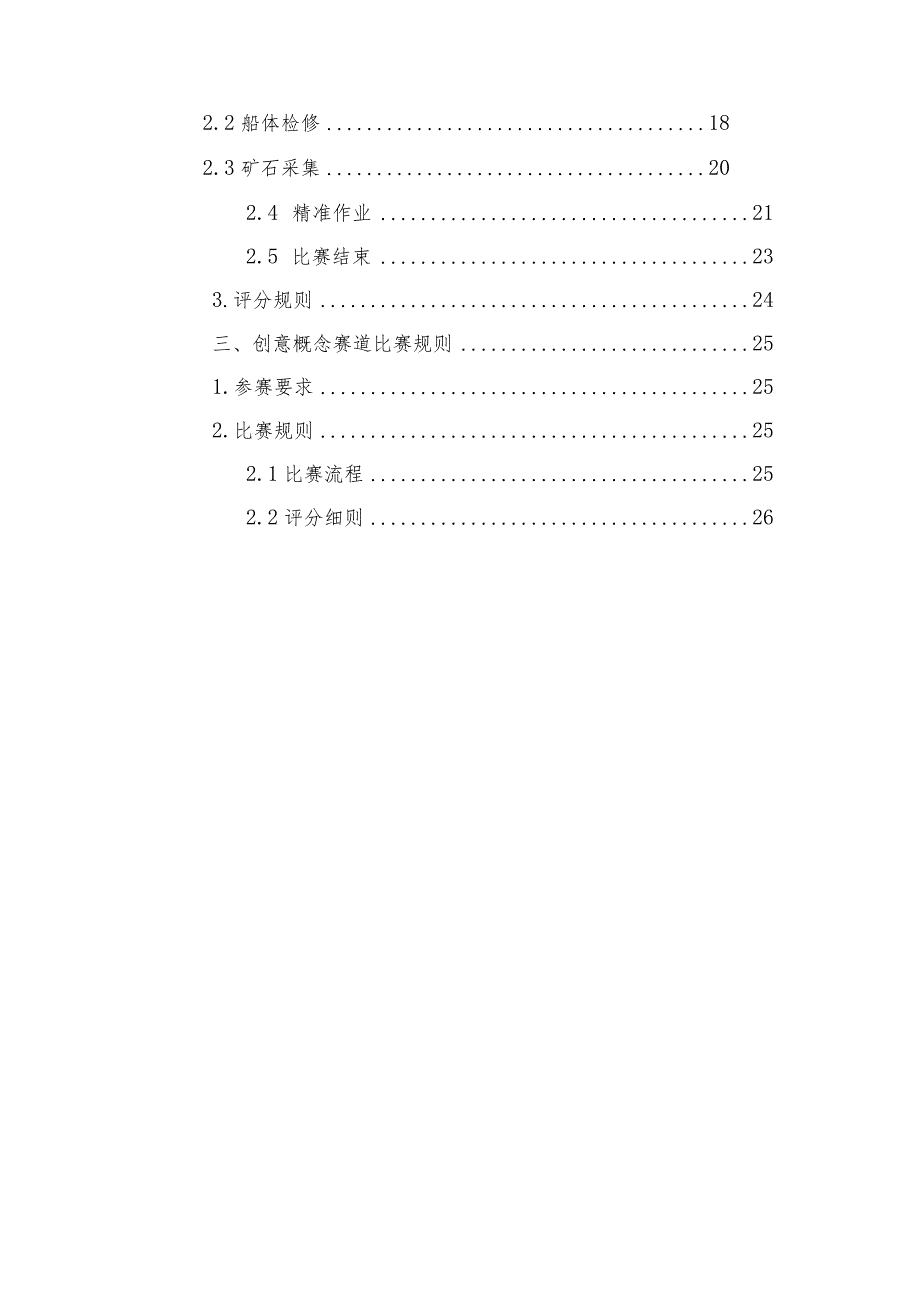

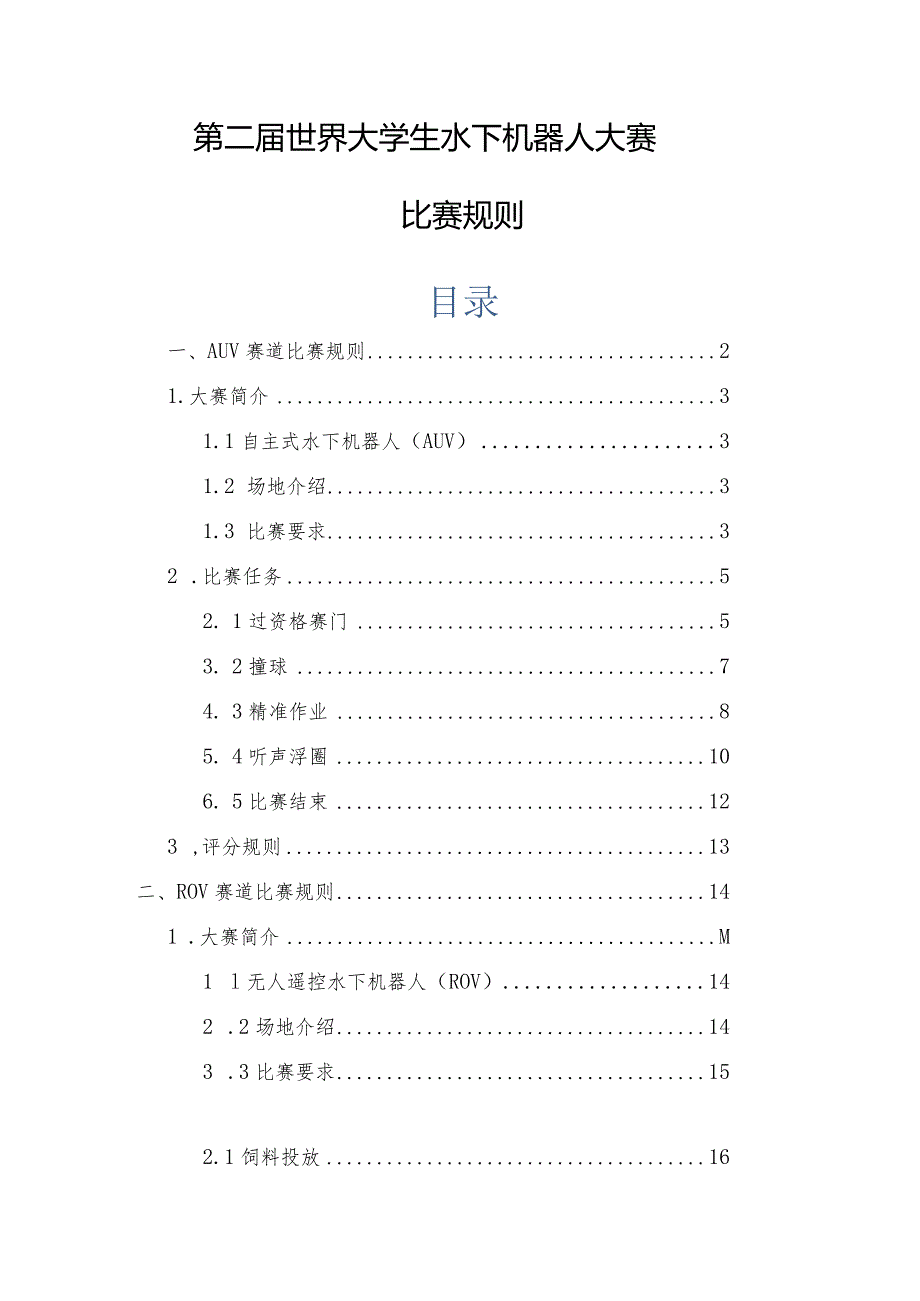

1、第二届世界大学生水下机器人大赛比赛规则目录一、AUV赛道比赛规则21.大赛简介31.1自主式水下机器人（AUV）31.2 场地介绍31.3 比赛要求32 .比赛任务52. 1过资格赛门53. 2撞球74. 3精准作业85. 4听声浮圈106. 5比赛结束123 ,评分规则13二、ROV赛道比赛规则141 .大赛简介M1 l无人遥控水下机器人（ROV）142 .2场地介绍143 .3比赛要求152.1饲料投放162.2船体检修182.3矿石采集202.4 精准作业212.5 比赛结束233.评分规则24三、创意概念赛道比赛规则251.参赛要求252.比赛规则252.1比赛流程252.2评分细则2

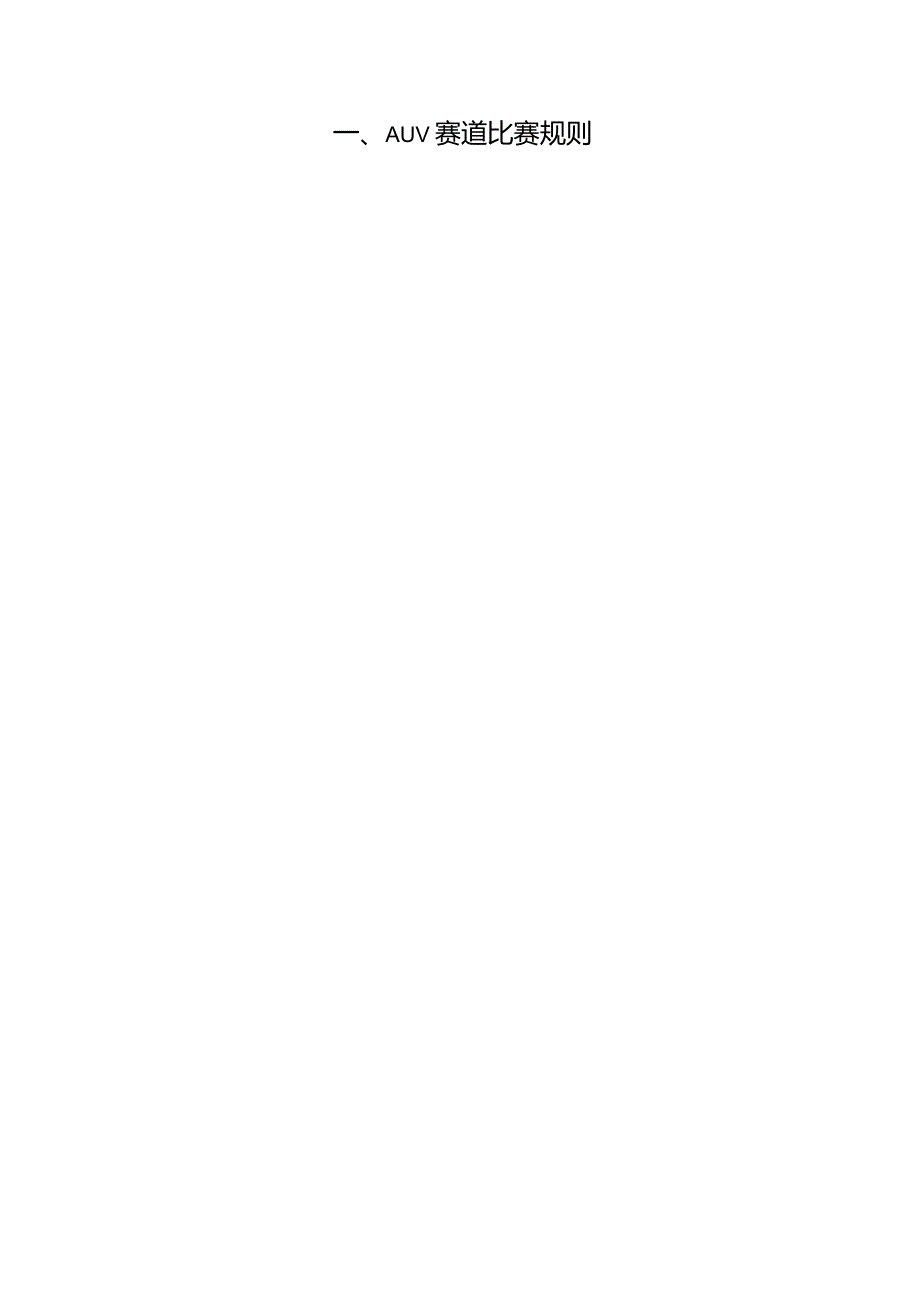

2、6一、AUV赛道比赛规则1 .大赛简介1.1 自主式水下机器人(AUV)自主式水下机器人(AutonomousUnderwaterVehicle,AUV)是水下机器人的主要类别之一，集成了控制器、传感器、计算机软件、能源，具备自主感知和智能决策能力。实现自主航行的同时，可执行大范围航行探测任务，如海洋航测、目标搜寻、海底勘探等。本次竞赛通过检验AUV完成各种水下任务的情况，来评判AUV的感知、智能控制的能力。比赛任务包括过资格赛门、撞球、精准作业、听声浮圈等，水下Aruco标记将帮助引导AUV完成前三个任务；ArUCo标记或37.5kHz声学信标将引导AUV完成浮圈任务。1.2场地介绍场地长度
3、不小于20m,宽度不小于8m,水深度范围为1.3m-2.8moArUCQ标记声学信标声学信标任务5:听声浮圈ArUCO标记任务3、4：水下精准作业任务1:过资格赛门图L场地示意图1.3比赛要求1.3.1尺寸与重量要求机器人必须能够放进IniXImX2m的长方体中。机器人重量不得大于45kg,否则将不允许参赛。参赛队可以使用两台机器人，但总质量和总体积需满足上述要求。1.3.2供电需求仅限于电池供电，不可使用220V供电，电池电压不得超过72V。1.3.3安全开关每台机器人都需携带一个稳定可靠的安全(急停)开关，位于机器人外部醒目的位置，潜水员可以轻易的操作，用于紧急情况时的系统停机，停机后所有
4、的推进器都需要停止。1.3.4其它(I)AUV比赛过程中，除了投掷的球，不可丢弃任何物体进入水池中。在比赛过程中不能有油液等污染物渗漏。(2) AUV在比赛过程中，除听声浮圈外，机器人任何部分不得露出水面。一旦任意部分露出水面，(依据2.5比赛结束)比赛终止。即比赛过程中仅可以在上浮框中浮出水面一次，完成听声浮圈任务。(3) AUV在比赛过程中，AUV必须保证完全自主运行，参赛队伍不能以任何装置触及池水，不可使用任何无线通讯装置对机器人进行遥控控制。(4)总时间为30分钟，10分钟为调试准备时间，20分钟为比赛时间。参赛队宣布开始比赛，裁判开始计时20分钟。AUV需要在竞赛开始后10分钟内通过
5、资格赛大门，当机器人任一部分出水(非上浮框内)即认为比赛结束。(5)如果对本次比赛结果不满意，可随时终止，进行下一次比赛。当参赛队员宣布终止本次比赛时，裁判将20分钟计时暂停。由工作人员打捞机器人。若参赛队选择进行下一次比赛，则本次获得的分数作废，将机器人交与参赛队员同时20分钟计时继续。（6）参赛队可指定一名参赛队员与裁判进行沟通，在赛前进行抽签，在赛中可与裁判沟通停止比赛。2.比赛任务2.1 过资格赛门2.1.1道具说明资格赛方形大门是由红色PVC制成，内边框尺寸为1900mmX1300mm,具体尺寸如下图所示：19001005 OOn图2.资格赛大门门后的ArUCO标记（如图所示）用于机
6、器人的定位和定向使用，水池中的不同Aruco标记图形均不同，Aruco标记的方向指明了下一个任务的方向，ArUCo标记板的大小是40OmmX40Onmb旋转角度范围为-180。+180。其摆放位置如下图所示。图3.定向用Aruco标记图4.二维码摆放方式及位置2. 1.2规则说明AUV在启动区域内完成下潜，开始执行任务，先从资格赛门内通过，并进行计分。若未通过资格赛门，则不予计分。过门环节得分二基础分+挑战分，从水下穿过门就可以获得基础分和后续项目的比赛资格。挑战分-花式过门：机器人可在过门的同时令机器人朝同一方向旋转2周。包括水平旋转（Z轴）和横滚旋转（X轴或y轴），每旋转90。可以得一定分
7、值，但反向旋转会将分数扣回，旋转2周获得满分。注：水平旋转（Z轴）：5分/90,满分40分横滚旋转（X轴或y轴）：10分/90,满分80分2.2撞球2.2.1道具说明池中将布置三个不同颜色的浮球，每个浮球都拴着一根线，另一端被重物固定在池底。浮球距离水面0.6L2m不等，浮球高度不同。如图所示：图5.浮球示意图3个直径约为20Cln的充气浮球。在绳索和负载的帮助下，将球安装在不同深度的水中，浮子中心之间的水平距离约为2m。2.2.2规则说明机器人按照上场前抽签得到的顺序撞击水中浮球来获取分数。若未按照顺序撞球，则只能获得较低的分数。撞球任务后方Aruco标记指明了下一个任务的方向。其中Aruc
8、o标记的大小是400mmX400mm,旋转角度范围为780度到180度。图6.水下精准作业定位用Aruco标记2.3精准作业2.3.1道具说明一一收纳筐池底将布置1个陈列筐，水中为负浮力，陈列筐放置3枚白色高尔夫小球，具体尺寸如下图所示：400 0.50oso+lI图7.水底高尔夫球陈列框池底将另外布置一个收纳筐，上面有大小不同的三个收纳格，水下机器人需要抓取水底的高尔夫球后放入收纳筐的收纳格中，如下图所示:图8.收纳筐图9.收纳筐尺寸示意图（单位mm）图10.水下30k信号声信标水下精准作业区域布置有30kHzCW信号声信标，帮助对精准作业区域进行定位。图11.水下精准作业定位用Aruco标
9、记水下精准作业区域布置有定位Aruco标记，具体的Aruco标记需进一步确定，帮助机器人对自身进行定位。2. 3.3规则说明机器人除自身出发时携带一枚黄色小球外，也可水底陈列筐中抓取白色的小球，并将他们投掷在收纳筐内。机器人将小球投入任何一个收纳格都可以得分，将小球投入更小的收纳格可以获得更高的分数。2.4听声浮圈2.4. 1道具说明上浮框是由8根长度约为62Omm的PVC管组成的正八边形。620mm图12.上浮框示意图图13.终点听声浮圈道具示意图40OmrnTm,上图14.37.5kCW信号声信标上浮框下方布置有37.5kHzCw信号声信标用于机器人的制导，同时声学信标底部有红色圆盘，方便
10、机器人进行定位，红色圆盘的直径为400mmo2. 4.3规则说明机器人需要从基本固定在水面指定位置的上浮框中浮出，完成任务。上浮框下方是声学信标，信标设置在一个红色圆盘上，也可以用该红色圆盘作为机器人光标定位的手段。机器人从圈中浮出，保持至少3秒，认为是一次成功的上浮，如果从圈中浮出时没有触碰到圈，获得全部的分数，如果部分触碰到圈，获得部分分数。2.5比赛结束AUV完成所有任务后，在上浮框外再次浮出水面，同时申请比赛结束。裁判停止20分钟比赛计时。若五个任务均有得分，则剩余时间折合“剩余时间加分”。上述图片仅供参考，比赛以实物为准。最终解释权归大赛组委会所有。3.评分规则总分由20分钟内完成的
11、基础分与附加分共同组成，其中附加分只有在20分钟内各项任务均有得分，才能获得“剩余时间加分”。比赛成绩按总分进行排序，若分数相同，则质量轻者取胜。任务分数最大分数任务1：过门100分通过大门2020花式过门：水平（横滚）n个90+5n+10n(n8)80任务2：目标撞击60分按规定顺序撞击1个/2个/3个目标未按规定顺序，成功撞击目标+10/+35/+60每个目标+560任务3：自身携带小球的放置30分将黄色小球投入大/中/小收纳格+10/+20/+3030任务4：水底目标抓取与放置180分将白色小球投入大/中/小收纳格+20/+40/+60180任务5：听声浮圈100分浮圈且未碰触到圈浮圈但
12、碰触到圈+100+50100其他20分剩余比赛时间加分每分钟/+1分，最多加分为20分20总分数490分二、RoV赛道比赛规则1 .大赛简介1.1 无人遥控水下机器人(ROV)无人遥控水下机器人(ROV),也称为水下无人机，是一种应用于水下极限作业的机器人，可潜入水中替代人完成水下操作。水下环境恶劣且危险，人的潜水深度有限，因此水下机器人已成为开发海洋的重要工具。其由脐带缆提供动力，由母船的工作人员操纵，通过水下电视、声纳等专用设备进行观测，多以机械手，进行水下作业。本次比赛考察水下机器人的水下综合作业能力，包括通过水下机器人ROV寻找海产养殖区、投放饲料、船体检修、采集矿石、精准作业海底探测
13、。1.2场地介绍比赛场地约为IOm*5m大小，水深IT.3m0如图所示注：本页面均为人工测量.有少许误差，仅供参考货号56623名称矩形支架水池尺寸9.56mX4.88mx1.32m彩盒尺寸105X62X153cm毛重221.494公斤水容量52231升(90%)材质钢管支架、聚酯网芯和PVC配件砂滤泵/梯子/盖布/给药器H收集装置船体枪修O养殖区饲料拾取区图16.比赛场地摆放示意图1.3比赛要求1.机器人数量：1台（不得使用履带行走，以免破坏比赛场地）2 .机器人空气中基准重量不超过25kg（脐带缆重量不计算在内），否则将不允许参赛。3 .机器人尺寸：在机械手收缩的状态下，机器人要能放置入l
