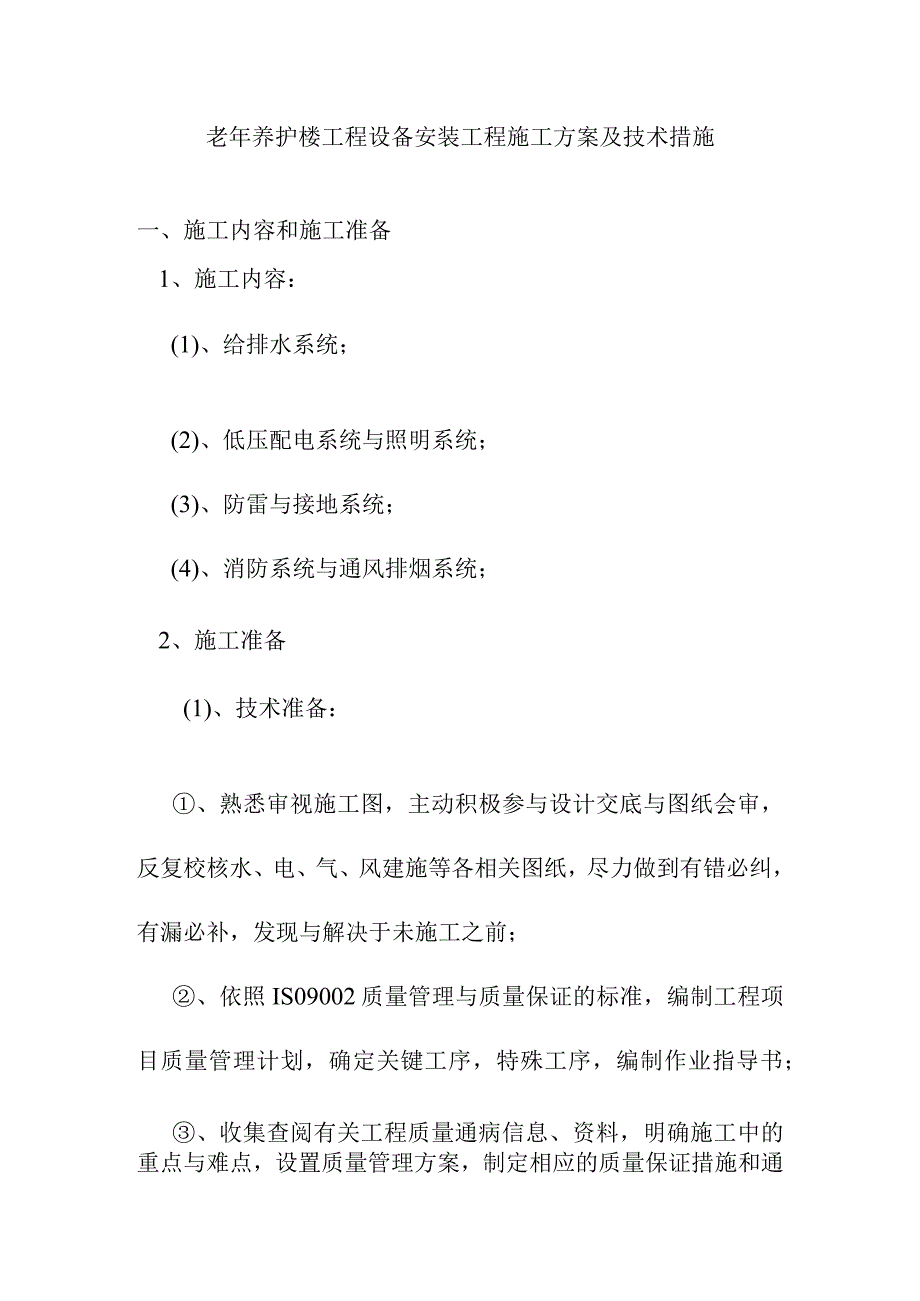

老年养护楼工程设备安装工程施工方案及技术措施.docx_第1页
第1页 / 共32页

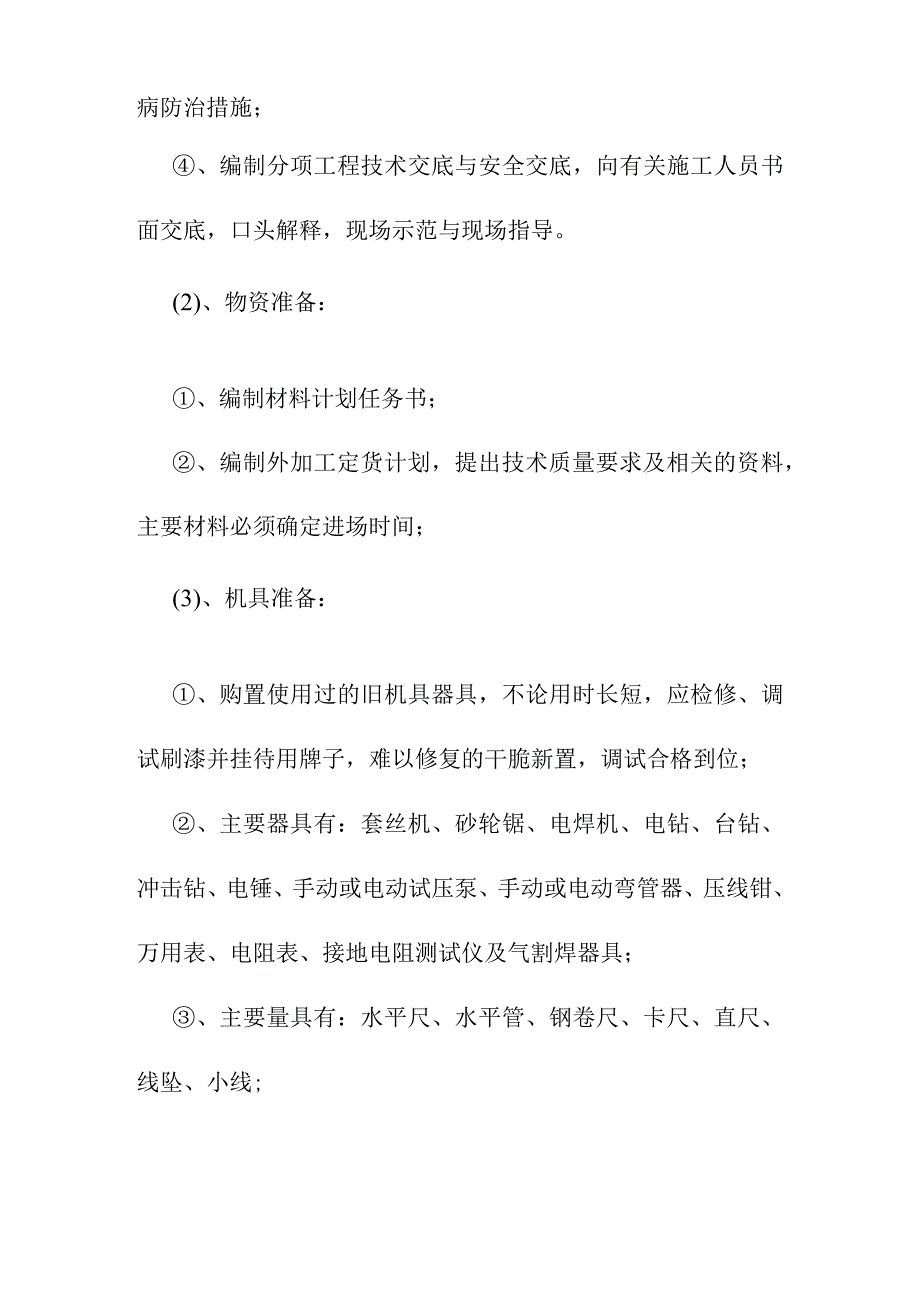

老年养护楼工程设备安装工程施工方案及技术措施.docx_第2页
第2页 / 共32页

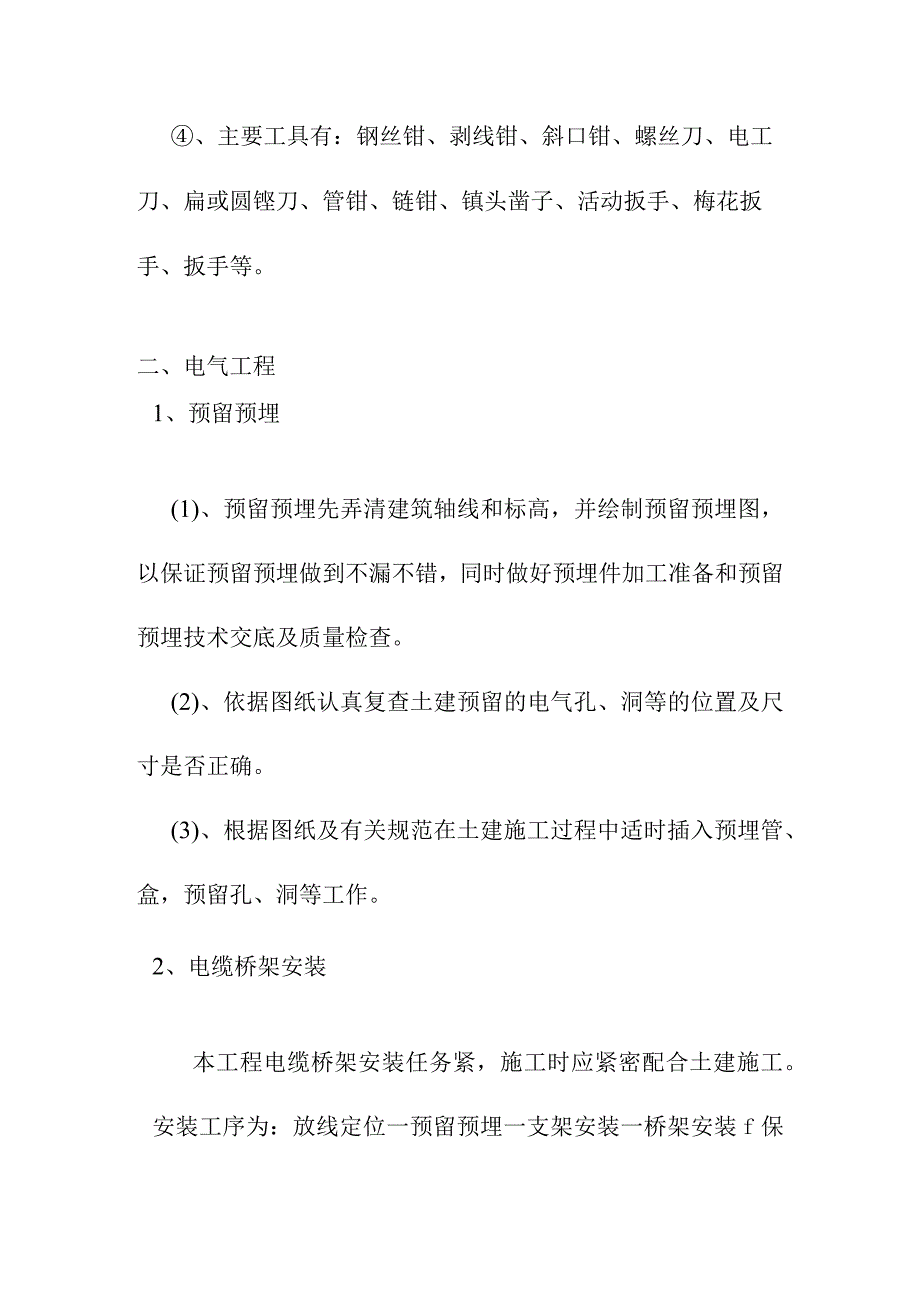

老年养护楼工程设备安装工程施工方案及技术措施.docx_第3页
第3页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第4页
第4页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第5页
第5页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第6页
第6页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第7页
第7页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第8页
第8页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第9页
第9页 / 共32页
老年养护楼工程设备安装工程施工方案及技术措施.docx_第10页
第10页 / 共32页
亲,该文档总共32页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《老年养护楼工程设备安装工程施工方案及技术措施.docx》由会员分享,可在线阅读,更多相关《老年养护楼工程设备安装工程施工方案及技术措施.docx(32页珍藏版)》请在第壹文秘上搜索。

1、老年养护楼工程设备安装工程施工方案及技术措施一、施工内容和施工准备1、施工内容:(1)、给排水系统;(2)、低压配电系统与照明系统;(3)、防雷与接地系统;(4)、消防系统与通风排烟系统;2、施工准备(1)、技术准备:、熟悉审视施工图,主动积极参与设计交底与图纸会审,反复校核水、电、气、风建施等各相关图纸,尽力做到有错必纠,有漏必补,发现与解决于未施工之前;、依照IS09002质量管理与质量保证的标准,编制工程项目质量管理计划,确定关键工序,特殊工序,编制作业指导书;、收集查阅有关工程质量通病信息、资料,明确施工中的重点与难点,设置质量管理方案,制定相应的质量保证措施和通病防治措施;、编制分项

2、工程技术交底与安全交底,向有关施工人员书面交底,口头解释,现场示范与现场指导。(2)、物资准备:、编制材料计划任务书;、编制外加工定货计划,提出技术质量要求及相关的资料,主要材料必须确定进场时间;(3)、机具准备:、购置使用过的旧机具器具,不论用时长短,应检修、调试刷漆并挂待用牌子,难以修复的干脆新置,调试合格到位;、主要器具有:套丝机、砂轮锯、电焊机、电钻、台钻、冲击钻、电锤、手动或电动试压泵、手动或电动弯管器、压线钳、万用表、电阻表、接地电阻测试仪及气割焊器具;、主要量具有:水平尺、水平管、钢卷尺、卡尺、直尺、线坠、小线;、主要工具有:钢丝钳、剥线钳、斜口钳、螺丝刀、电工刀、扁或圆铿刀、管

3、钳、链钳、镇头凿子、活动扳手、梅花扳手、扳手等。二、电气工程1、预留预埋(1)、预留预埋先弄清建筑轴线和标高,并绘制预留预埋图,以保证预留预埋做到不漏不错,同时做好预埋件加工准备和预留预埋技术交底及质量检查。(2)、依据图纸认真复查土建预留的电气孔、洞等的位置及尺寸是否正确。(3)、根据图纸及有关规范在土建施工过程中适时插入预埋管、盒,预留孔、洞等工作。2、电缆桥架安装本工程电缆桥架安装任务紧,施工时应紧密配合土建施工。安装工序为:放线定位一预留预埋一支架安装一桥架安装f保护接零线安装一电缆敷设一线路标志一清扫刷漆f结束工作。(1)、桥架在安装前根据施工图和周围物体确定其合理的走向,避免各专业

4、之间的交叉,桥架通过支架固定在顶板或墙上。电缆桥架水平敷设时,支撑跨度一般为L52m,垂直敷设时,固定点间距不宜大于2m。(2)、电缆桥架系统应具有可靠的电气连接并接地。将金属桥架各段用多股16mm2镀锡软绞线跨接,并与建筑总接地线连接,利用桥架作接零保护干线。3、管、槽内配线(1)、配线前在管内穿铁丝,配管时钢管接头要加护套管焊接密封(尤其是暗配管),管口要安装护口保护导线,同管内的导线采用不同颜色以便区别。一般地LI、L2、L3分别为黄、绿、红色线,黑色为工作零线(N),黄绿相间线为保护线(PE)。(2)、管内穿线前应将管子疏通,穿线时,管口应先装上护口,以免穿线时损伤导线绝缘层,穿线时需

5、两人各在管口一端,一人慢慢抽拉引线铁丝,另一个将导线慢慢送入管内,如管路较长,弯曲较多,穿线困难时,要用滑石粉润滑。导线穿好后,剪除多余的导线,留出适当余量,便于今后接线、预留长度,接线盒内以绕线盒内一周为宜,开关板内以绕板内半周为宜。所有线路必须在两个终端点间连接成一个连续回路,电线中间不允许有接头或接线座。6加2及以上截止电线(缆)的终端如未设置电缆接头则在连接至设备的接线端头前须将线股焊成实芯。(3)、电缆或导线出管至设备应穿包塑金属软管,金属软管两端采用金属锁母固定牢固。(4)、铜芯导线的中间接头和分支连接应使用熔焊、线夹、压接法或压接帽连接。接头采用黄胶带包扎后再用绝缘胶布包扎,所有

6、管内导线不得有接头,每条支路用摇表测各回路的绝缘电阻,电阻必须大于0.5Q。4、箱柜安装设备运到现场后,存放于室内干燥处,在规定的期限内会同业主等有关单位开箱检查,技术文件齐全,型号规格符合设计要求,附件、备件齐全,柜本体外观应无损伤及变形,油漆完整无损。落地盘柜安装前应对安装条件进行确认:设备房内地面与墙面抹灰完,屋顶无渗漏;室内照明良好;施工道路畅通;设备材料齐全并运至现场。成套配电柜安装的安装条件是与配电柜安装有关的建筑物的土建工程施工标高、尺寸、结构及工程质量均符合设计要求;墙面、顶棚喷浆完毕,无漏水,门窗玻璃安装完,门已上锁;室内地面结束,预埋件、预留孔符合设计要求,安装场地干净,道

7、路畅通。(1)、基础型钢安装、配电柜基础用10#槽钢制作,制作时先将有弯的槽钢调平调直并除锈。基础安装的不平直度及水平度,每米小于1mm,全长小于5m,基础槽钢顶部高出室内地面100nln1。用40X4镀锌扁钢在基础槽钢的两端分别与接地网进行焊接,焊接面为80m,并作防腐处理。、按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。找平过程中,需用垫片的地方最多不能超过三片。然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面IOnIn1。基础型钢安装允许偏差应合乎规范规定。、基础型钢与地线连接,基础型钢安装完毕后,将室外地线扁钢分别引入室

8、内与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。(2)箱柜安装、落地箱柜安装应按施工图纸的布置,按顺序将柜放在基础型钢上。柜就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正。找正时采用0.5铁片进行调整,每处垫片最多不能超过三片。柜找正后安装允许偏差应符合规范规定。然后用电焊或连接螺栓将柜底座固定在基础型钢上。电焊每个柜焊缝不应小于四处,每处焊缝长度约100nlm左右。注意焊缝应在柜体的内侧。柜下校正柜的垫铁,也应焊在基础型钢上。螺栓连接,则按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔,用16或12镀锌螺栓固定。、柜就位,找正、找平后,除柜体与基

9、础型钢固定,柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。成排安装的配电柜,应先按图纸的顺序将成柜放置到安装位置上,将两个柜调整到大致的位置,就位后再精确地调整第一面柜,再以第一面柜为标准逐面调整。、配电柜找正时,柜与基础之间可用O.5mm铁片进行调整,但每处垫片不应超过3片,找平找正后,应盘面一致,排列整齐,柜与柜之间及柜体与侧挡板用镀锌螺栓拧紧,柜之间接缝处的缝隙小于2mm。柜体与基础之间用镀锌螺栓固定。、配电箱运至现场后进行外观检查,将箱体与箱盖,箱内元件解体,做好标记,安装箱体。室内电气照明器具安装完毕后,清除箱内杂物,检查盘面安装的各种元件,整理好配电箱内的电源及负荷线,安装盘面板,当配

10、电箱面板导线连接完成之后,再次清理箱内杂物,固定盘面板,固定盘面板时,不能挤压盘后导线,或把导线压在盘面板的四周边缘上。柜接地:每台柜单独与基础型钢连接,从后面左下部的基础型钢侧面上焊上鼻子,用6三2软铜线与柜上的接地端子连接牢固。5、电缆敷设电缆敷设前仔细核对电缆型号、规格、长度,同时进行电缆外观检查,应无损伤,绝缘良好,电缆封端严密。电缆敷设用人工敷设的方式,先将电缆盘稳妥地架设在放线架上,使电缆盘可以平衡、自由地在放线架上转动,敷设时用人力将电缆从电缆盘上放出,整段电缆放置在滚动导轮上并用手拉使之通过。每放完一根电缆,随即将电缆的标志牌挂好。(1)、电缆沿支架、桥架敷设、水平敷设敷设方法

11、可用人力或机械牵引。电缆沿桥架或托盘敷设时,应单层敷设,排列整齐。不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设,同等级电压的电缆沿支架敷设时,水平净距不得小于35mm。、垂直敷设垂直敷设时,有条件的最好自上而下敷设。土建未拆吊车前,将电缆吊至楼层顶部。敷设时,同截面电缆应先敷设低层,后敷设高层,要特别注意,在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时,低层小截面电缆可用滑轮大绳人力牵引敷设。大截面电缆宜用机械牵引敷设。沿支架敷设时,支架距离不得大于1.5m,沿桥架敷设时,每层最少加装两道卡固支架。敷设时,应放一根立即卡固一根。电缆穿过楼板时,应装套管

12、,电缆穿过楼板后墙壁处,以防火材料将电缆孔封闭。电缆穿过建筑物沉降缝时,须留一园环。(2)、电缆穿管敷设、准备工作:施工前应对电缆进行仔细检查,规格型号、截面、电压等级均符合设计要求,外观无损伤现象。对电缆进行电气试验,试验结果若发观不合格或受潮,需查明原因,处理好后方能再次试验,试验合格后的电缆可以最后确定敷设。、电缆保护管的下料,喇叭制作,刷漆和敷设。所用管子的内壁必须光滑且无积水,无物堵塞。决定排管的孔数对,应考虑到将来发展的需要。电缆保护管口光滑,无毛刺,防腐良好。弯曲处无弯扁现象,出入地沟遂道和建筑物的保护管口封闭严密,坡向及坡度正确。、电缆穿管敷设。电缆管在敷设前应进行疏通,清扫杂

13、物。、现场弯制的穿线管和管接头应均匀平滑,无凹陷或疤痕。最小弯曲半径应符合有关标准规定。、在碎内预埋套管时,套管与穿线管最小净距为25埋在建筑物伸缩缝中的穿线管应设变形和伸缩接头。、在所有穿线管路上设拉线盒,并带伸缩管接头,电缆应有足够的富裕长度以补偿管位移。、穿线管和控制设备的连接应用柔性连接管。、穿线管间距最小应保持25m11b穿线管不得在未加保温层冷水管下敷设,在其他方向时应保持至少500mm距离。当此距离不能保证时,水管外应加防护层。(3)、电缆终端头的制作、安装、电缆终端头和电缆接头的制作、安装必须封闭严密,填料灌注饱满、无气泡无渗漏现象;芯线连接紧密,绝缘带包扎严密,防潮涂料涂刷均

14、匀;封铅表面光滑,无砂眼和裂纹。电缆头安装、固定牢固,相序正确,直埋电缆接头保护措施完整,标志准确清晰。、电缆终端头若垂直安装,首先需制作固定用电缆头支架和固定电缆用支架,制作支架需刷漆或镀锌处理。电缆支托架安装位置正确,连接可靠,固定牢靠,在转弯处能托住电缆平滑均匀的过度,托架加盖部分盖板齐全,间距均匀,排列整齐,横平竖直,油漆色泽均匀。、予埋支架、固定电缆及电缆终端头。(4)、干包电缆终端头收头程序准备工作制作终端头前,把所有的材料和工具准备齐全,材料要符合质量要求,工具需擦洗干净,并核对电缆型号及规格。测量绝缘电阻,检查电缆是否受潮,若绝缘有问题,需处理好后方能收头。、决定剥切尺寸终端头

15、的安装位置确定后,电缆外护层和铅包的剥切尺寸即可决定。、剥切外护层按照剥切尺寸,先在锯切钢带处做好记号,由此向下100mm处的一段钢带上,用汽油把沥青混合物擦净,再用砂布或铿刀打磨,使其表面显出金属光泽,涂上一层焊锡,放置接地线,并装上电缆带卡子,然后锯切钢带。、焊接地线;、剥切电缆金属护套;、删除统包绝缘和线芯绝缘纸;、包缠线芯绝缘;、包缠内包层;、套入聚氧乙烯套;、套入橡胶管,绑扎尼龙绳,装接线端子,包缠外包层。电缆头成型后,按照已定相位,在线芯上分别包一层与相线纸绝缘同样颜色的塑料胶粘带,以区别相位。6、照明(1)、灯具安装、大(重)型灯具等安装用的吊钩预埋件必须埋设牢固,吊杆及其销钉的防松、防震装置齐全、可靠。、嵌入式灯具安装应与天花密切配合,格栅灯盘的固定应单独设置,不能以天花作为支撑,每套灯盘用两颗膨胀螺栓及爪子链吊装在楼板下,灯面与天花平齐。灯具安装前进行外观检查,所有灯具的配件应齐全,无机械损伤、变形、油漆剥落,灯罩破裂等现象。、灯具配线应绝缘良好,导线在分支连接处,不得承受额外的应力和磨损,多股软线的端头需盘圈、挂锡。在地面组装成套灯具并试亮,最后进行灯具安装。、安装在金属壁板上的照明配电箱应为明装,由照明箱引出的照明支线垂直敷设部分采用金属线槽保护。
