1、概论（仪表安装及计价基础）一、如何计算“统一定额”中工程超高增加费？“统一定额”所指的计取超高增加费的范围包括暖气、给排水、生活用煤气、通风空调、电气照明工程及其保温、刷油等。费用包括人工降效、材料、工具垂直运输增加的机械台班费用、施工用水加压泵的台班费用及工人上下所乘坐的升降设备台班费等。高层建筑增加费率的测算。是用六层以上（不含六层）或20m（不含20m）以上所需要增加的费用，除以包括六层或20m以下的全部工程人工费计算的。单层建筑物超过20m以上的高层建筑增加费计算时，首先将自室外设计正负零至檐口的高度，除以3m（每层高度）计算出相当于多层建筑的层数，后按“高层建筑增加费用系数表”所列的

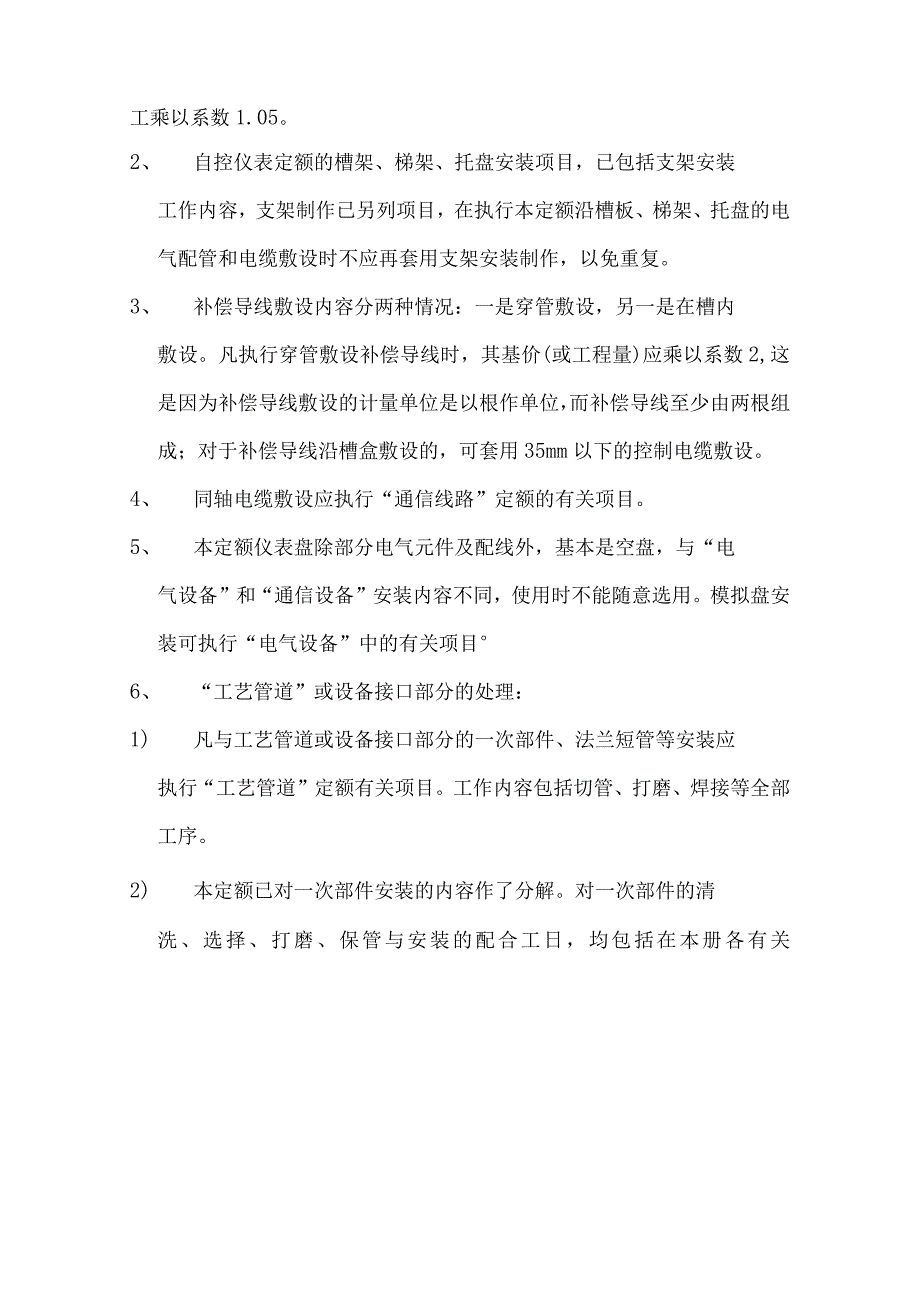

2、相应层数的增加费率计算。操作物高度的定义为：有楼层的为楼地面至安装物的距离；无楼层的按操作地点（或设计正负零）至操作物的距离。例如：层高为3.3m的住宅，安装在房间天花板上的灯为操作物，则高度为3.3m；而安装在离地面2.2m的壁灯，操作高度为2.25二、本定额与其他定额有什么关系？本定额与其他定额的关系如下：1、电缆敷设、电气配管和电气设备安装的项目执行“电气设备”定额有关项目。由于自控仪表电缆沿支架敷设和卡设较多，而埋地、沿地沟很少，电缆敷设在执行定额时，其电气配管人工乘以系数L07,电缆敷设人工乘以系数1.05。2、 自控仪表定额的槽架、梯架、托盘安装项目，已包括支架安装工作内容，支架制
3、作已另列项目，在执行本定额沿槽板、梯架、托盘的电气配管和电缆敷设时不应再套用支架安装制作，以免重复。3、 补偿导线敷设内容分两种情况：一是穿管敷设，另一是在槽内敷设。凡执行穿管敷设补偿导线时，其基价(或工程量)应乘以系数2,这是因为补偿导线敷设的计量单位是以根作单位，而补偿导线至少由两根组成；对于补偿导线沿槽盒敷设的，可套用35mm以下的控制电缆敷设。4、 同轴电缆敷设应执行“通信线路”定额的有关项目。5、 本定额仪表盘除部分电气元件及配线外，基本是空盘，与“电气设备”和“通信设备”安装内容不同，使用时不能随意选用。模拟盘安装可执行“电气设备”中的有关项目6、 “工艺管道”或设备接口部分的处理

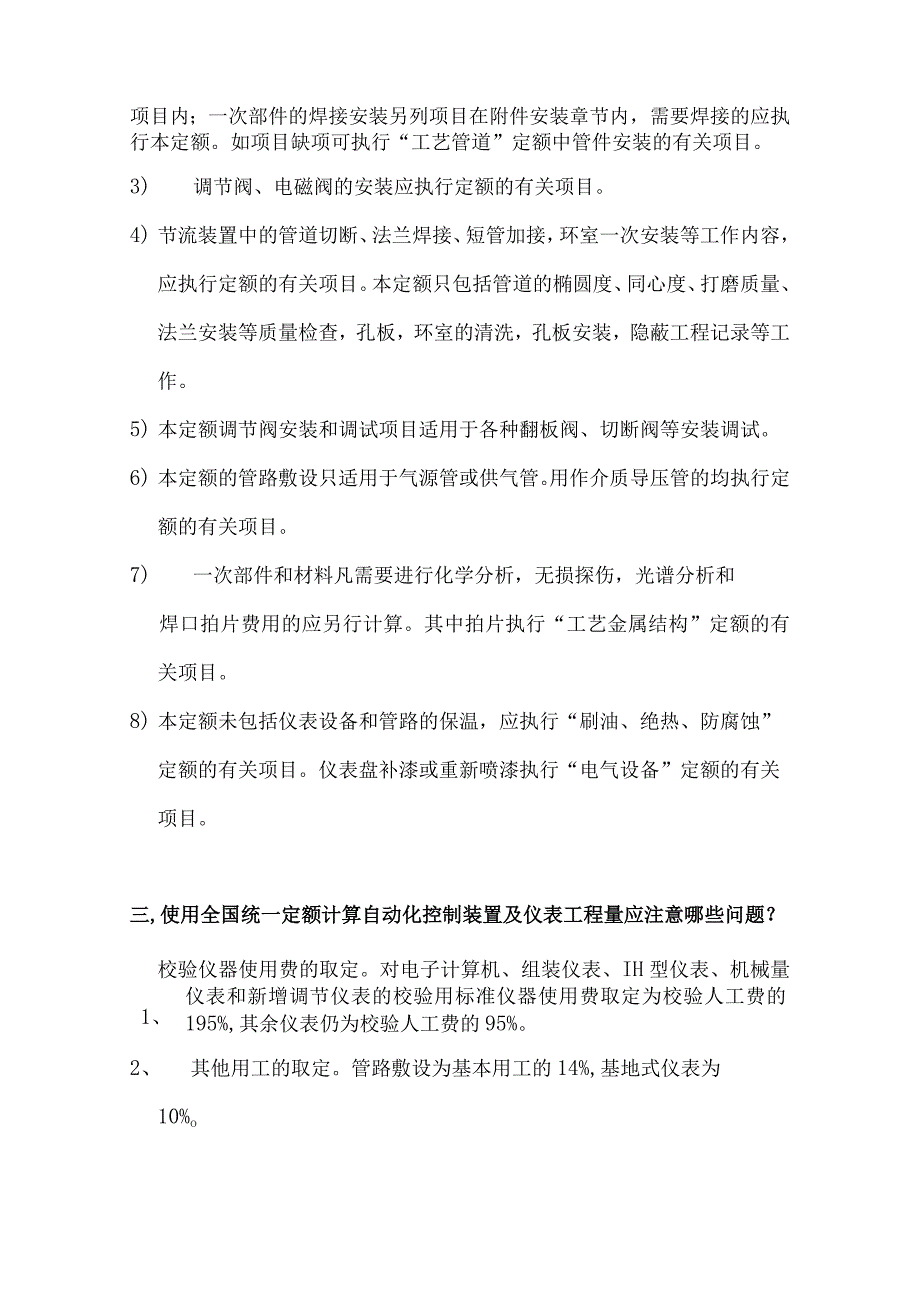

4、：1) 凡与工艺管道或设备接口部分的一次部件、法兰短管等安装应执行“工艺管道”定额有关项目。工作内容包括切管、打磨、焊接等全部工序。2) 本定额已对一次部件安装的内容作了分解。对一次部件的清洗、选择、打磨、保管与安装的配合工日，均包括在本册各有关项目内；一次部件的焊接安装另列项目在附件安装章节内，需要焊接的应执行本定额。如项目缺项可执行“工艺管道”定额中管件安装的有关项目。3) 调节阀、电磁阀的安装应执行定额的有关项目。4) 节流装置中的管道切断、法兰焊接、短管加接，环室一次安装等工作内容，应执行定额的有关项目。本定额只包括管道的椭圆度、同心度、打磨质量、法兰安装等质量检查，孔板，环室的清洗，
5、孔板安装，隐蔽工程记录等工作。5) 本定额调节阀安装和调试项目适用于各种翻板阀、切断阀等安装调试。6) 本定额的管路敷设只适用于气源管或供气管。用作介质导压管的均执行定额的有关项目。7) 一次部件和材料凡需要进行化学分析，无损探伤，光谱分析和焊口拍片费用的应另行计算。其中拍片执行“工艺金属结构”定额的有关项目。8) 本定额未包括仪表设备和管路的保温，应执行“刷油、绝热、防腐蚀”定额的有关项目。仪表盘补漆或重新喷漆执行“电气设备”定额的有关项目。1、三,使用全国统一定额计算自动化控制装置及仪表工程量应注意哪些问题？校验仪器使用费的取定。对电子计算机、组装仪表、IH型仪表、机械量仪表和新增调节仪表
6、的校验用标准仪器使用费取定为校验人工费的195%,其余仪表仍为校验人工费的95%。2、 其他用工的取定。管路敷设为基本用工的14%,基地式仪表为10%o3、 其他材料费包括钻头、砂轮片等消耗材料费；其他机械费包括冲击钻、电动砂轮机、电动切管机、运输用少量汽车、吊车台班以及占机械使用费比重不大的其他机械台班费。4、 钢管敷设指无缝钢管或焊接钢管。瓦斯管是采用焊接方式连接的，如果螺栓连接应执行镀锌钢管敷设项目。5、 超高增加费指操作物高度距楼地面5m以上的工程所要增加的操作降效费。它以人工为基数计算，超高的部分按人工费的50%计取，不考虑机械和材料。超高系数一般只适用于管路、电缆敷设、管架安装或没
7、有梯子平台的仪表设备和元部件安装。6、 表用阀门安装均包括试压。需要研磨的阀门另套用阀门研磨定额。大于DN50口径的阀门套用“工艺管道”工程的阀门定额。7、 计算机机柜安装和外围外设不包括校接线；计算机调试（单体与系统调试）不包括与电气、仪表系统调试和与其他工程的配合，其工作范围只到与外围接口部分。与电气仪表联校发生的工程量应另行计算。计算机调试时的不停机连续通电以24h为单位，其用电量和人工工日另计。8、 系统模拟试验的“回路”，是按自控仪表施工图中的设备表和系统回路图、原理图划分的。在定额测算时，各“回路”是按以下原则划分的：1）、形成“回路”至少要有两个仪表设备或元件组成。计算二个回路的
8、自动调节系统的工程量可套用三个回路自动调节系统的子目，三个回路以上的调节系统其工程量为二套。2）、在控制调节系统中，除手动调节回路外，一般应具有反馈作用，是闭环的。所以基地式调或系统、程控系统等不计算调回路数。3）、在所有的调节系统和检测系统中，同时带报警联锁的，可计报警联锁回路。如只有两点报警（上、下两点）而没有联锁，只能计单点报警回路。4）、调节系统带有指示的回路，一般不计指示回路。如果有单元组合仪表组成的指示回路，而且是形成主回路，应计调节回路和指示回路两套系统的回路数。5）、在自动调节系统中，自动控制又可打入手动控制，不能再计手控回路。6）、单元仪表组成的检测系统可以计算回路数，一般的
9、检测系统不能计算回路数。9、调节阀安装除按照本册定额计算调试工程量外，本体安装应按照“工艺管道”定额中阀门安装相应项目的要求，计算调节阀安装工程量。10、“端子板校接线”的定额是为成套盘、箱、柜（包括计算机柜、盘、专用箱、组件箱等）校接线、端子板校接线、插头等校接线而设置的。校接线的工程量应是盘、箱、柜所有端子的数量，包括盘上仪表设备和元件的端子。除需要校线的仪表盘上的仪表设备、元件的端子外，其他不能重复计算工程量。11、定额中凡属法兰连接的各种仪表，如差压变送器、节流装置、流量仪表、调节阀、电磁阀等与工艺管道或设备接口的法兰，应执行工艺管道工程定额中法兰焊接的有关项目。12、关于“一次部件”
10、的几个问题：1）、“一次部件”是仪表安装的专用语。“一次部件”是指仪表设备、管路等与工艺管道或设备的接口部分，如温度部件、分析部件、压力部件等。2）、“一次部件”的清洗、打磨、选用、保管以及安装配合工日，均包括在相关的仪表安装子目内，并以括号表示加工配件。一次部件的安装则应另行计算工程量。3）、一次部件的安装只包括焊接材料。13、关于一次仪表和二次仪表的问题：1）、一次仪表和二次仪表是仪表安装工程的习惯用语。规范的名称应为测量仪表和显示仪表。测量仪表是与介质直接接触，安装在室外或就地安装的；显示仪表多在控制室盘上安装。2）、一次仪表是否作为材料，可按地区或部门的规定执行。14、自控仪表安装定额
11、中不包括以下内容：1）、配合工艺无负荷和有负荷的单体与联动试车。2）、调节系统的动态特性试验，如设计有要求时，应另行计算。3）、调节系统与检测系统自动投入时，与正在运行的设备和管道连接发生的过渡措施费应另行计算。4）、不包括加工胎具、样板、专用工具制作费。5）、单体调试应按说明书的要求，在正常条件下进行，不包括修理。6）、仪表设备安装和管、缆敷设定额包括了支架（支座）的安装工序，但不包括其制作。各种支架综合考虑按重量（100kg为单位）另计制作工程量。四、定额中关于增加系数有哪些规定？定额中关于增加系数的规定如下：1）、脚手架搭拆费按人工费的4%计取，其中人工工资占25%。2）、安装与生产同时
12、进行增加费按人工费的10%计取。3）、在有害身体健康的环境中施工降效增加费用按人工费的10%计取。4）、连接用螺栓和连接件随桥架成套购买时，计算预算重量可按桥架总重或总价的7%计算。5）、设计对钢制桥架主结构厚度如有要求，超过3mm时，定额人工和机械乘以系数L20。6）、不锈钢桥架执行本章钢制桥架安装定额时，定额基价乘以系数1.IOo五，基础自动化系统安装与调试定额中，不包括哪些工作内容？1）、成套装置中的机柜、盘台、操作柜台安装，应按相应的子目另行计算。2）、支架、支座、基本、台架等构件加工制作。3）、控制室空调和照明工作。4）、地板安装和场地消磁工作。5）、基础自动化装置组态或软件生成，或
13、设备因质量问题的修、配、改。六,如何计算自动化控制装置及仪表工程中的旧设备的拆除再安装的工程量？自动化控制装置及仪表工程定额，是按正常的施工条件和施工方法编制，基础自动化装置系统应是合格的硬件和成熟的组态软件,不包括因质量问题的修、配、改和系统组态或软件生成。对拆除再安装的旧设备应是完好的，工程量计算按相应的定额项目乘L25系数。七，如何计取仪表配合工艺单体试车的费用？仪表配合工艺单体试车，按工程人工工资的15%计算，其中，人工工资75%,仪器使用费为25%。八，如何计算自动化控制装置及仪表工程中的管路安装、仪表、设备、元件安装的附件量？管路安装、仪表设备、元件安装的附件量，可根据安装标准图朋
14、、管件系统图、盘后配管图、仪表外形尺寸等，分别计算出仪表接头、法兰、阀门、辅助容器、附属件、连接件等的数量，并按不同规格、型号、材质列出附件数量并计算本身价值纳入材料费，其中仪表加工配件、连接件和不与工艺接口的法兰，不再计安装工程量，其余应计工程量。第一章过程检测仪表1、过程检测仪表定额适用哪些项目？过程检测仪表定额适用于：温度、压力、流量、差压、节流装置、物位、显示仪表安装调试。温度是用来描述物质冷热程度的物理量。压力是连续生产过程的重要工艺参数。流量是单位时间内通过管道的物料数量。测量与流量成正比压力差的仪器叫压差计，它有液体型的和弹簧型的两种。工业生产过程中料仓、罐、塔和槽等容器中的固定
15、料位的测量及液体液位的测量，总称为物位测量技术。显示仪表用于工业生产过程中的参数检测，通常把各种被测物理量变换成各种电信号或标准气压、标准直流电信号进行远距传输。节流装置即为收敛装置，是测量流量的差压感受元件，配合差压变送器以及显示、记录、积算和调节仪表，可用来测量、积算和控制液体、蒸汽和气体的瞬时流量值和累计流量值。2、过程仪表检测包括哪些内容？过程仪表检测包括以下工作内容：技术机具准备、领料、搬运、清理、清洗；取源部件的保管、提供、清洗；仪表接头安装；仪表的单体调试、安装、校接线、挂位号牌；配合单机试运转、安装调试记录整理。仪表接头安装：两个或多个仪表之间连接的安装称为仪表接头的安装。仪表单体调试：自控仪表安装前，在试验室进行的一次调试，称为单体调试。单机试运转：主要是指传动设备的试运转，相关的自动化仪表系统均应有起动、压力指示、介质温度、轴瓦温度、报警和联锁系统等功能的确认。1）、盘装仪表的盘修孔。2）、压力式温度计温包安装、毛细管敷设固定。3）、钢带液位计变送器、平衡锤、保护罩、浮子、钢带、导向管、保护套管安装、调整、试漏。4）、贮罐液体称重仪：钟罩安装、称重仪安装、引向管安装试压。5）、节流装置：检查椭圆度、同心度、孔板流向、正负室位置确定、环室孔板清洗、配合一次安装。管道吹除后环室清洗和孔板安装，一次垫子制作。6）、重锤探测料位计：执行器、碰力起动器、滑轮及滑轮支架
