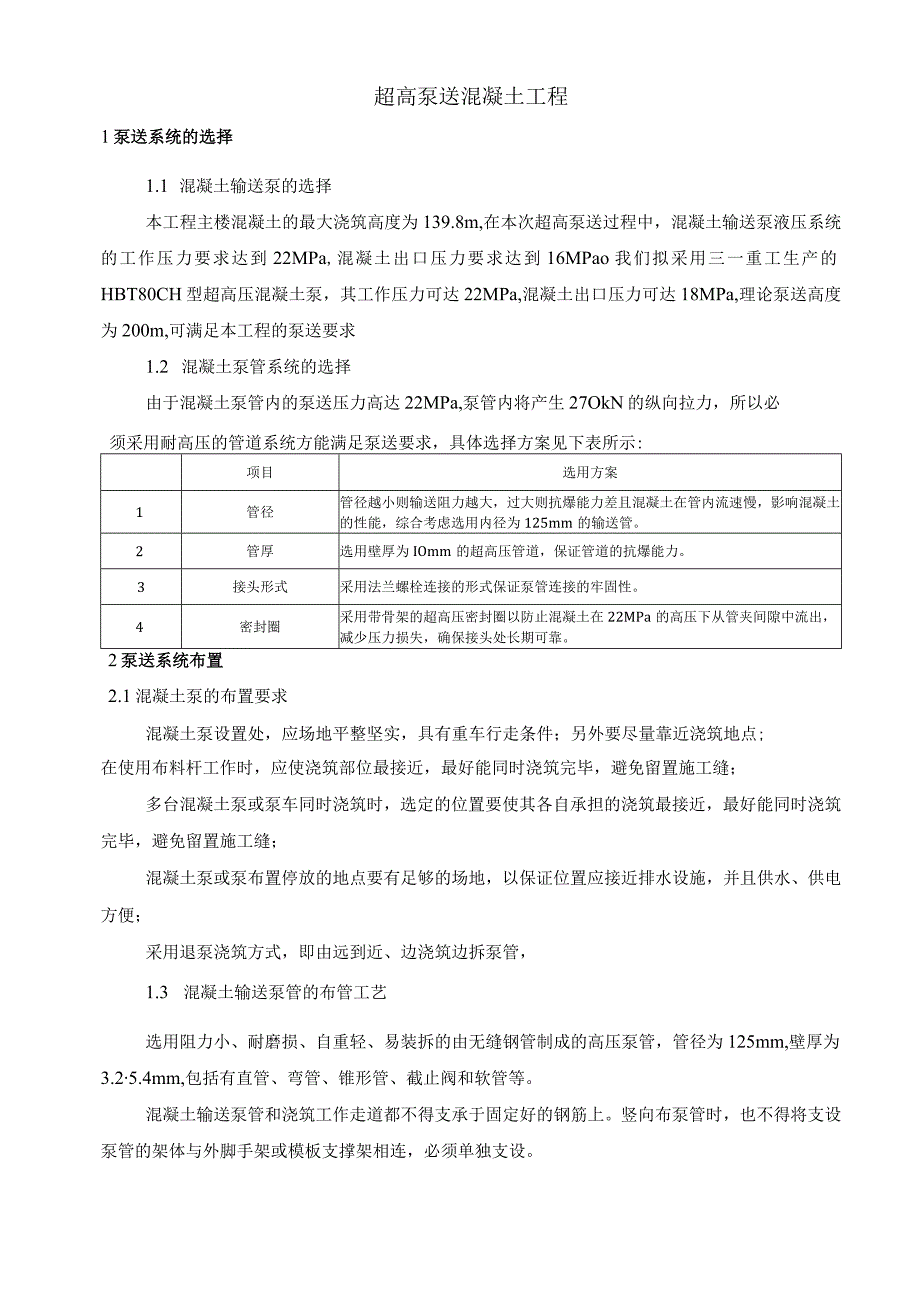

1、超高泵送混凝土工程1泵送系统的选择1.1 混凝土输送泵的选择本工程主楼混凝土的最大浇筑高度为139.8m,在本次超高泵送过程中，混凝土输送泵液压系统的工作压力要求达到22MPa,混凝土出口压力要求达到16MPao我们拟采用三一重工生产的HBT80CH型超高压混凝土泵，其工作压力可达22MPa,混凝土出口压力可达18MPa,理论泵送高度为200m,可满足本工程的泵送要求1.2 混凝土泵管系统的选择由于混凝土泵管内的泵送压力高达22MPa,泵管内将产生27OkN的纵向拉力，所以必须采用耐高压的管道系统方能满足泵送要求，具体选择方案见下表所示:项目选用方案1管径管径越小则输送阻力越大，过大则抗爆能力
2、差且混凝土在管内流速慢，影响混凝土的性能，综合考虑选用内径为125mm的输送管。2管厚选用壁厚为IOmm的超高压管道，保证管道的抗爆能力。3接头形式采用法兰螺栓连接的形式保证泵管连接的牢固性。4密封圈采用带骨架的超高压密封圈以防止混凝土在22MPa的高压下从管夹间隙中流出，减少压力损失，确保接头处长期可靠。2泵送系统布置2.1混凝土泵的布置要求混凝土泵设置处，应场地平整坚实，具有重车行走条件；另外要尽量靠近浇筑地点;在使用布料杆工作时，应使浇筑部位最接近，最好能同时浇筑完毕，避免留置施工缝；多台混凝土泵或泵车同时浇筑时，选定的位置要使其各自承担的浇筑最接近，最好能同时浇筑完毕，避免留置施工缝；
3、混凝土泵或泵布置停放的地点要有足够的场地，以保证位置应接近排水设施，并且供水、供电方便；采用退泵浇筑方式，即由远到近、边浇筑边拆泵管，1.3 混凝土输送泵管的布管工艺选用阻力小、耐磨损、自重轻、易装拆的由无缝钢管制成的高压泵管，管径为125mm,壁厚为3.25.4mm,包括有直管、弯管、锥形管、截止阀和软管等。混凝土输送泵管和浇筑工作走道都不得支承于固定好的钢筋上。竖向布泵管时，也不得将支设泵管的架体与外脚手架或模板支撑架相连，必须单独支设。对于高泵程混凝土施工，为最大可能降低输送管道的总压力，在管路设计时尽量减少弯管、锥形管的数量，尽量采用大弯管。由于管道压力较大，泵管应与结构牢固连接。为减

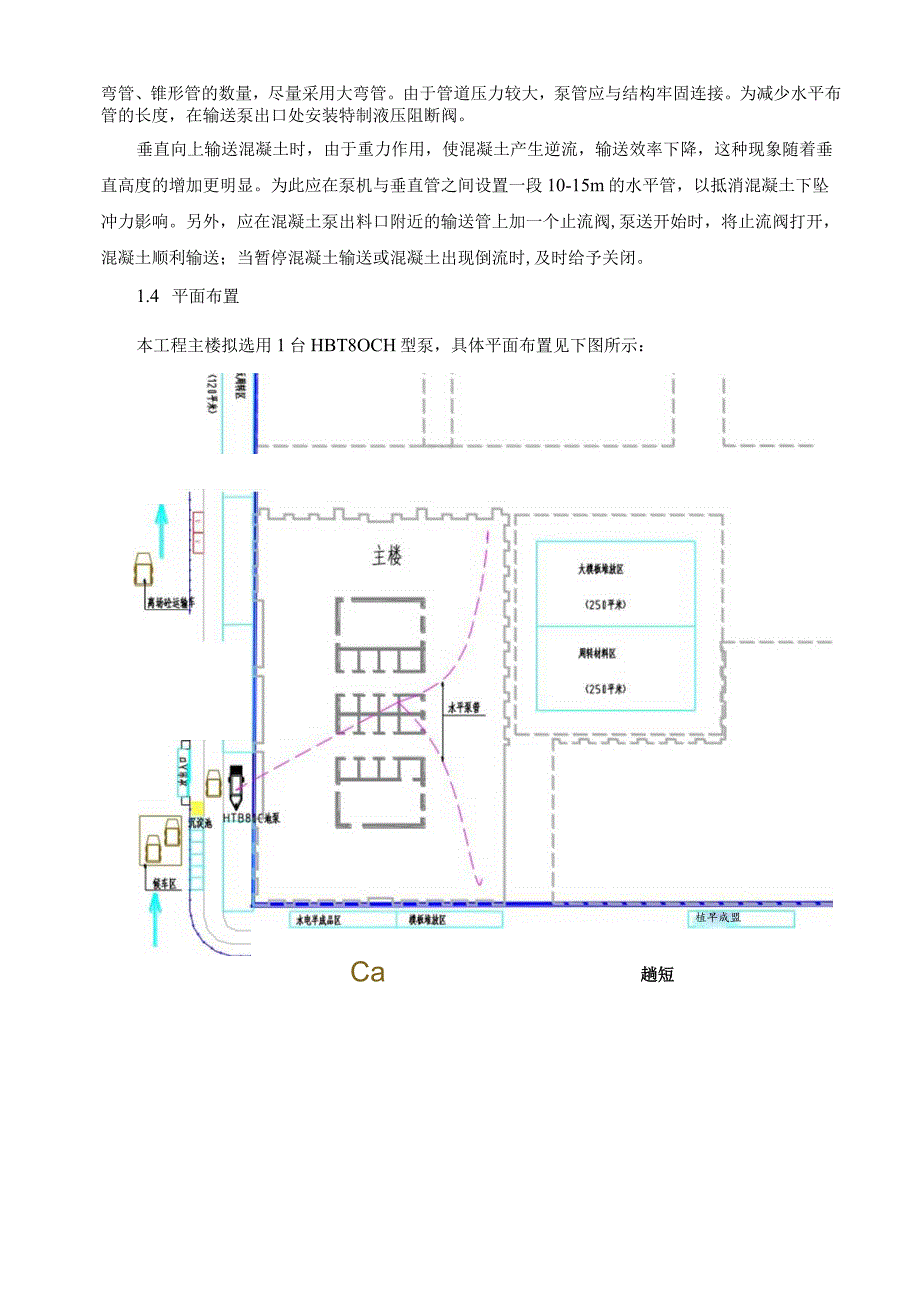

4、少水平布管的长度，在输送泵出口处安装特制液压阻断阀。垂直向上输送混凝土时，由于重力作用，使混凝土产生逆流，输送效率下降，这种现象随着垂直高度的增加更明显。为此应在泵机与垂直管之间设置一段10-15m的水平管，以抵消混凝土下坠冲力影响。另外，应在混凝土泵出料口附近的输送管上加一个止流阀,泵送开始时，将止流阀打开，混凝土顺利输送；当暂停混凝土输送或混凝土出现倒流时,及时给予关闭。1.4 平面布置本工程主楼拟选用1台HBT8OCH型泵，具体平面布置见下图所示：植早成盟趟短Ca泵管各位置加固图K布料机施工平台核心筒水平楼板浇筑管克架层高为3375mm时泵管标准节长度为1687.5mm钢管混凝工框水平楼
5、板、核心筒竖向结构浇筑90弯管（半径120Omm）d0.000z255俯视图超高泵送立面布置图索引详图3混凝土运输与泵送3.1 混凝土输送车数量的确定连续浇筑量最大时，供应量要达到270nh,混凝土输送车一次往返的整个时间为1.5ho则：混凝土输送车数量N为：N=2701.5/8=50.63,N取55台3.2 场内外运输本工程共安排两个大型的商品混凝土搅拌站供应混凝土,每个站的供应能力可达到300m3h,可满足混凝土的供应要求；在浇筑每一施工段的混凝土时，将严格要求搅拌站的所有混凝土的原材料必须是同一品牌、同一源地，配合比相同。根据安排，每小时浇筑混凝土量约27011一小时内需要进场车辆(混凝
6、土罐车每车为8n?)为270/8=33.8辆，即不到2分钟进场一辆车。场内交通流的控制对大体积混凝土能否浇筑成功至关重要。为了场内交通流畅，规划交通流向，设场内交通指挥楼，并建立场内外通讯联络系统。根据场外交通情况及场内浇筑速度随时调整搅拌站出料速度。场内交通流向详见现场平面布置图3.3 混凝土泵送为防止商品混凝土在运送过程中坍落度产生过大变化，混凝土罐车在运送途中，搅拌筒不得停止转动，在环境温度高于25C时，混凝土熟料从装料到卸料包括途中运输的全部延续时间尽量要缩减，混凝土罐车卸料前，应使搅拌筒全速(1418rmin)转动12分钟，并待搅拌筒完全停稳不转后，再进行反转出料。混凝土罐车卸料时，
7、应先低速出料，观察其质量，如大石子夹着水泥浆流出，说明罐内物料己发生沉淀应立即停止出料，再高速顺转搅拌23分钟，方可出料，其情况仍未好转，不得再向料斗中卸料。混凝土泵机料斗上要加装一个隔离大石块的筛网，其筛网规格与混凝土骨料最大粒径相匹配，并安排专人值班监视喂料情况，当发现大块物料时，应立即捡出。混凝土应保证连续供应，以确保泵送连续进行。不能连续供料时，宁可放慢泵送速度，以确保连续泵送。当罐车供应脱节时，泵机不能停止工作，应每隔45分钟使泵机反转两个冲程，把物料从管道内抽回重新拌和，再泵入管道，以免管道内拌和料结块或沉淀。泵管铺设：对泵送混凝土的效果有很大影响。必须坚持“路线短、弯道少、接头严
8、密”的原则。泵管由地面向下布置时，大坍落度的混凝土拌合物就有可能在倾斜管段内产生因自重向下滑流。此时，应在倾斜管的上端设排气阀，当向下倾斜管段内有空气段时，先将排气阀打开，压送排气，在下倾斜管段内充满混凝土拌合物，从排气阀排出砂浆时，再关闭排气阀进行正常压送。在向下泵送，地上水平管段轴线应与Y形管出料轴线垂直。接管：泵管必须架设牢固，输送管线宜直，转弯宜缓，接头加胶圈，以保证其严密，泵出口处要设一定长度的水平管，泵管在底板上层钢筋网片上布置时，不允许直接放在钢筋网片上，必须搭设专门的支架。架立管应支撑在特别的支架或加固了的两层钢筋上，个别无法避免要落在板底的支架上的，必须在混凝土浇筑到位前34
9、h撤除，并浇满、补振拔管后的空洞，不得留下隐患。为防止操作者随意踩踏钢筋和钢筋移位，还要求铺设脚手板作为施工人员的通道。泵送前应先用适量的与混凝土内成分相同的水泥浆或水泥砂浆润滑混凝土输送管内壁。泵送时，应随时观察泵送效果，若喷出混凝土系一根柔软的柱子，直径微微变粗，石子不喷出，证明泵送效果较好，若喷出一半就撒开，说明和易性不好，喷到地面时砂子飞溅严重，说明坍落度偏大。泵送过程中，受料斗内应有足够的混凝土，以防止吸入空气产生阻塞。混凝土施工期间若温度过高（超过30。C）时，在混凝土输送泵管外壁覆盖一层麻袋并撒水湿润，以降低混凝土入模温度。在现场随时抽查坍落度，若发现坍落度超过规定要求则退回混凝
10、土搅拌站。4混凝土泵送工艺及组织本工程高层混凝土施工采用高压混凝土输送泵高压管一次泵送至楼层，由布料杆均匀布料，人工振捣的施工工艺。4.1 混凝土的泵送工艺混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定进行全面检查，符合要求后方能开机进行空运转。混凝土泵启动后，应先泵送适量的水，以湿润泵的料斗、活塞及输送管的内壁等直接与混凝土接触的部位。经泵送水检查，确认混凝土泵和输送管内没有异物后，再泵送与将要泵送的混凝土内除粗骨料外的其它成分相同配合比的水泥砂浆对泵管进行润滑，确保混凝土能顺畅从泵管里输送出来。润滑用的水泥砂浆尽量不要入模。混凝土泵送应连续进行，如必须中断时，其中断时间不得超过混
11、凝土从搅拌至浇筑完毕允许的延续时间。在泵送过程中，如果需要接长输送管长于3m时，应用水和水泥砂浆进行湿润和润滑管道内壁。拆下的输送管内的混凝土不得撒落在未浇筑的地方。混凝土在泵管中是由上至下流动，应先把输送管上气阀打开，待输送管下段混凝土有了一定压力时，方可关闭气阀。当输送管被堵塞时，应采取以下方法排除：反复进行反泵和正泵，逐步吸出混凝土至料斗中，重新搅拌后再进行泵送；可用木槌敲击等方法，查明堵塞部位，确定部位后，可在管外击松混凝土后，重复进行反泵和正泵，排除堵塞;若上述方法无效时，应在混凝土卸压后，拆除堵塞部位的输送管，排出混凝土堵塞物后，再接通管道。重新泵送前，应先排除管内空气，拧紧接头。
12、在混凝土泵送过程中，若需要有计划中断泵送时，应预先考虑确定的中断浇筑部位，停止泵送；并且中断时间不要超过lh。同时采取以下措施：利用混凝土搅拌运输车内的料进行慢速间歇泵送，或利用料斗内的混凝土拌合物进行间歇反泵和正泵；慢速间歇泵送时，应每隔4-5min进行四个行程的正、反泵。泵送完毕，应将混凝土泵和输送管清洗干净。在排除堵物，重新泵送或清洗混凝土泵时.，布料设备的出口应朝安全方向，以防堵塞物或废浆高速飞出伤人。当多台混凝土泵同时泵送施工或与其它输送方法组合输送混凝土时，应预先规定各自的输送能力、浇筑区域和浇筑顺序，并应分工明确、互相配合、统一指挥。4.2 塔吊吊运工艺在零星混凝土浇筑（梁柱节点
13、处）或无法泵管输送时，用塔吊吊运来进行混凝土水平和垂直运输。其流程为混凝土由搅拌运输车直接卸至混凝土浇筑布料斗中，布料斗容量一般为111再由塔吊吊送至浇筑地点直接布料。另外塔吊吊运还可配合泵送一起施工，当泵送浇筑面较大，可能会出现混凝土冷缝，而泵管或布料杆无法顾及到的时候，或者泵送末期缺少量混凝土时，可用塔吊吊运补充。4.3 泵送混凝土的连续供给我们选择两个搅拌站为本工程提供商品混凝土，其中一个直接为本工程输送混凝土，另外一个作为紧急情况备用。4.4 现场的交通组织为保证混凝土浇筑时现场不出现交通混乱现象，我们将对现场道路进行规划，混凝土浇筑时混凝土运输车按照与预定的路线行驶，现场设一个候车区
