《车站出入口暗挖段专项施工方案.docx》由会员分享，可在线阅读，更多相关《车站出入口暗挖段专项施工方案.docx（65页珍藏版）》请在第壹文秘上搜索。

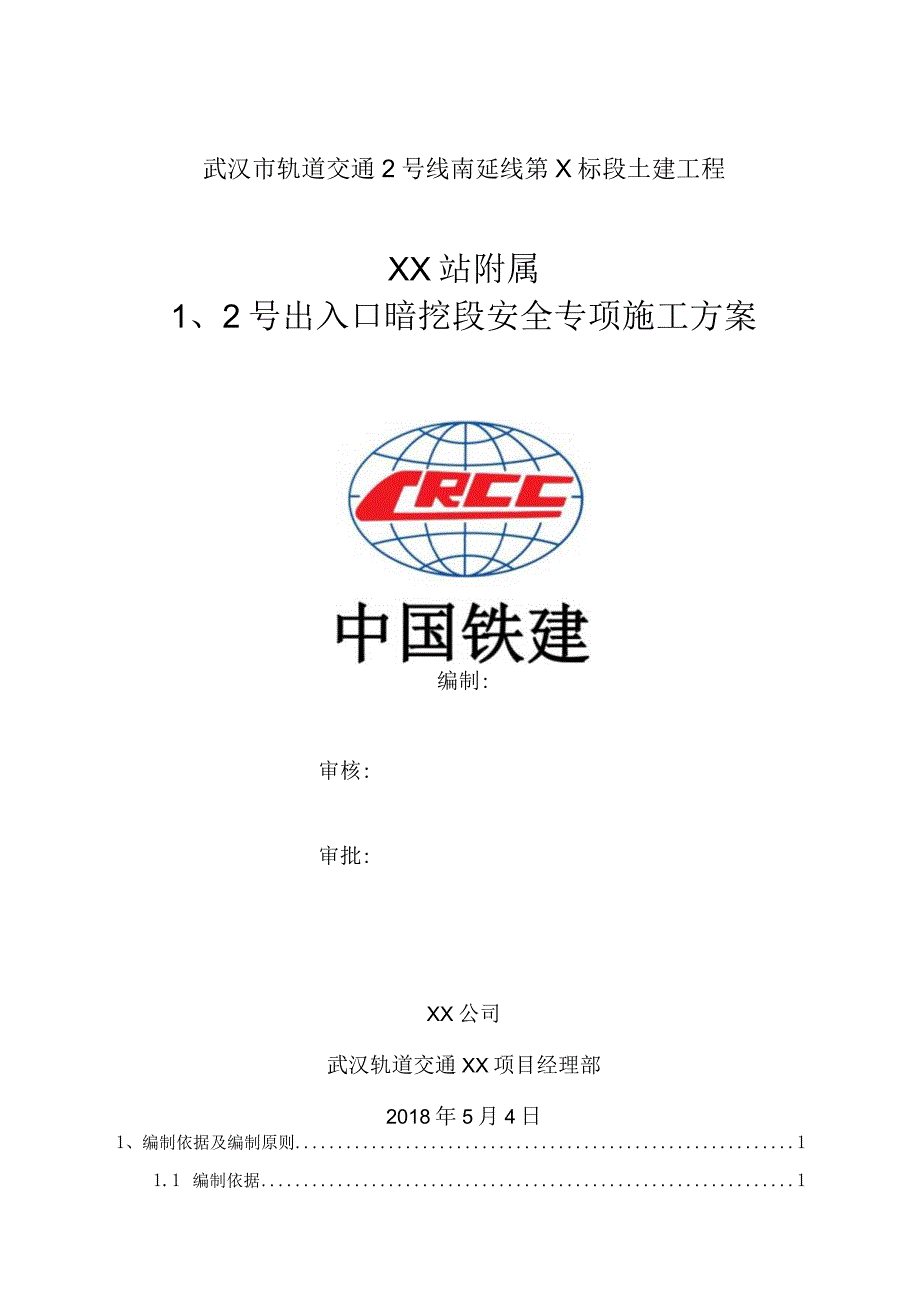

1、武汉市轨道交通2号线南延线第X标段土建工程XX站附属1、2号出入口暗挖段安全专项施工方案编制:审核:审批:XX公司武汉轨道交通XX项目经理部2018年5月4日1、编制依据及编制原则11.1 编制依据11.2 编制原则12、工程概况22.1工程概况22.2工程及水文地质概况32.2.1工程地质概况32.2.2水文地质概况32.3结构设计情况42.3.1断面设计42.3.2结构设计42.3.3工程材料52.4暗挖段周边建构筑物、管线调查及保护措施62. 4.1周边建构筑物调查及保护措施63. 4.2周边管线调查及保护措施82. 5主要工程量113、施工计划113.1施工现场平面布置113. 2施工

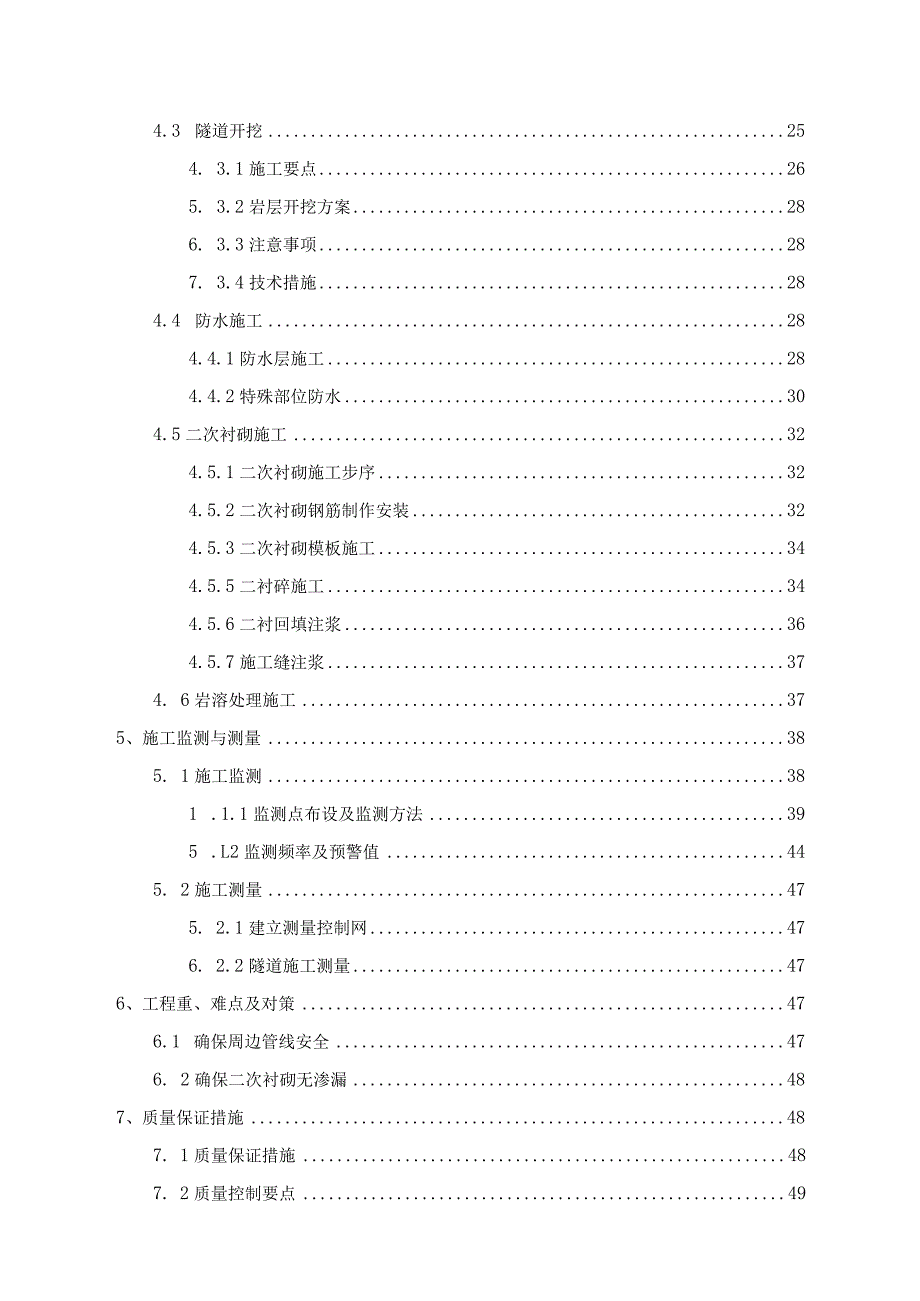

2、进度计划安排123. 3劳动力计划123. 4施工机械设备配置134施工方法与技术措施134. 1初期支护145. 1.l初期支护施工组织145.1. 2超前大管棚施工154.2.3超前小导管174.2.4钢架制作与安装194.2.5喷射混凝土204. 2.6锁脚锚管施工215. 2.7初支回填注浆226. 2.8初期支护施工重难点及控制措施254.3 隧道开挖254. 3.1施工要点265. 3.2岩层开挖方案286. 3.3注意事项287. 3.4技术措施284.4 防水施工284.4.1防水层施工284.4.2特殊部位防水304.5二次衬砌施工324.5.1二次衬砌施工步序324.5.2
3、二次衬砌钢筋制作安装324.5.3二次衬砌模板施工344.5.5二衬碎施工344.5.6二衬回填注浆364.5.7施工缝注浆374. 6岩溶处理施工375、施工监测与测量385. 1施工监测381 .1.1监测点布设及监测方法395 .L2监测频率及预警值445. 2施工测量475. 2.1建立测量控制网476. 2.2隧道施工测量476、工程重、难点及对策476.1 确保周边管线安全476. 2确保二次衬砌无渗漏487、质量保证措施487. 1质量保证措施487. 2质量控制要点497. 2.1洞身土方开挖498. 2.2钢架加工与安装499. 2.3钢架连接筋与钢筋网4910. 2.4钢筋
4、工程4911. 2.5模板工程4912. 2.6碎工程508、安全文明施工管理5012.1 挖施工安全措施5013. 1.1开挖需具备的条件508. 1.2塌方应对措施508. 1.3施工注意事项518. 2现场安全防护及临时用电要求518. 3现场机械设备使用安全要求528. 4现场消防保卫措施528. 5施工现场管理措施528. 6暗挖段风险源分级及处理措施529应急预案538.1 应急组织机构531. 1.1组织机构及职责532. 1.2应急小组联系电话559. 1.3处理程序图5610. 1.4应急物资准备5611. 1.5现场疏散与警戒5712. 1.6事故报告5813. 1.7预案
5、管理与评审改进588.2 隧道塌方应急预案588.3 管线事故应急预案599. 4火灾事故应急预案6010. 物体打击事故应急预案6011. 6触电事故应急预案601、编制依据及编制原则1.1编制依据1、武汉市轨道交通2号线南延线工程施工图设计第四篇车站工程XX站第二册车站结构设计(第四分册)车站附属结构(I号出入口、II号出入口围护结构设计)；2、武汉市轨道交通2号线南延线工程施工图设计第四篇车站工程XX站第二册车站结构设计(第四分册)车站附属结构第四部分(I号出入口、II号出入口结构设计)；3、武汉市轨道交通二号线南延线工程勘查第四标段XX站岩土工程详细勘察报告(长江勘测规划设计研究有限责
6、任公司)(2015年5月)；4、武汉市轨道交通二号线南延线工程勘查第四标段XX站补充勘察地质说明(长江勘测规划设计研究有限责任公司)(2016年5月)；5、现行国家施工规范、标准及规程：(1)地下工程防水防水技术规范(GB50108-2008)(2)地下防水工程质量验收规范(GB50208-2011)(3)地下铁道工程施工及验收规范(GB50299-1999)(2003年版)(4)钢筋焊接及验收规程(JGJ18-2012)(5)钢筋机械连接技术规程(JGJ107-2016)(6)钢结构焊接规范(GB50661-2011)(7)混凝土结构工程施工质量验收规范(GB50204-2015)(8)建筑
7、地基处理技术规范(JGJ79-2012)(9)岩土锚杆与喷射混凝土支护工程技术规范(GB50086-2015)(10)城市轨道交通工程监测技术规范(GB50911-2013)(Il)国家及湖北省、武汉市其它相关现行规范、规程(12)危险性较大的分部分项工程安全管理办法建质200987号文6、国家及湖北省、武汉市其它相关现行规范、规程。1.2编制原则1、贯彻“安全第一、质量为本”的总体原则科学设计，指导现场规范化施工，并以确保安全施工为前提；2、保证施工安全、工程质量、文明施工和环境保护等相关符合技术标准和有关法律、法规要求，确保各项目标实现;3、确保暗挖通道施工的安全、顺利，保证暗挖通道施工工
8、期。4、坚持执行设计文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理措施。2、工程概况2.1工程概况I、II号出入口位于光谷大道西侧，采用明挖顺做法+暗挖法进行施工。I号出入口暗挖段宽9.Om,开挖面高6.712m,通道长44.3m,通道顶覆土埋深5.96m；II号出入口暗挖段宽9.0m,开挖面高6.712m,通道长39m,通道顶覆土埋深5.9m。暗挖段过街通道采用矿山法施工，通道采用双侧壁导坑法（CRD法）施工。初期支护采用喷射混凝土、钢筋网片、锁角锚管和钢架；开挖前采用6108大管棚和小42超前小导管注浆预加固地层；二衬采用自密实防水钢筋混凝土；初期支护与二衬之间设柔性全包防
9、水层。2.2交通现状通道上方为光谷大道，光谷大道道路红线宽60m,双向6车道，车流量较大，目前西侧附属一期交通疏解已完成,打围占用光谷大道西侧绿化带及非机动车道23m宽,为保证光谷大道双向六车道通行，将光谷大道东侧人行道及非机动车道硬化，并铺设沥青作为临时机动车道。图2-1XX站1、2号出入口暗挖过街通道总平面图2. 2工程及水文地质概况2.1.1 工程地质概况(1) I号出入口暗挖通道主要穿越地层为6-2粉质粘土、6-3砂质黏土、10-4黏土夹碎石，16g灰岩，上方覆土主要为-2素填土、1-3淤泥质土、6-2粉质粘土。Ip11w图2-2XX站I号出入口通道暗挖段地质剖面图(2) II号出入口
10、暗挖通道主要穿越地层为6-2粉质粘土、6-3砂质黏土、10-4黏土夹碎石，16g灰岩，上方覆土主要为1-2素填土，6-1粉质粘土。2.2.2水文地质概况1、地下水类型场地内地下水按赋存条件及水力学性质，划分为上层滞水、孔隙水和岩溶水三种类型。(1)上层滞水：主要赋存于人工填土中，接受地表水与大气降水补给。上层滞水因其含水层物质成份、密实度、透水性、厚度等的不均一性而导致水量大小不一，水位不连续，无统一自由水面。(2)孔隙水：砂质粘土(6-3)的含粘土质砾、卵砾石透镜体与粘土含碎石(13-3)含少量孔隙水，局部与下伏基岩含水层具水力联系。(3)岩溶水：主要赋存于场地三叠系下统大冶组(Tld)灰岩
11、溶洞、溶蚀裂隙中，具承压性。场地灰岩呈北东东分布，距离长江等地表水系较远，车站以北及南侧XX站一带为近北东东向隔水岩层，顶板以上由粉质粘土(6-1).粉质粘土(6-2)为相对隔水层，整体补给排泄不畅。2.3结构设计情况2.3.1断面设计I、II号出入口通道暗挖段设计隧道内净空为：70m*43m,采用直墙拱形断面,具体断面设计见下图所示。图2-4I、11号出入口暗挖段结构断面图2.3.2结构设计暗挖段隧道采用复合式衬砌结构。初期支护主要由喷碎、型钢钢架、钢筋网组成,二衬采用模筑钢筋碎。（1）初期支护：30OnInI厚C25钢筋网喷射混凝土（钢筋网AA8150xl50,双层）+型钢钢架（纵向间距0
12、.5m、0.75m）,钢架接头采用M24（M30）螺栓连接，螺栓的机械性能等级6.8级。（2）二次衬砌:采用C35自密实性防水混凝土,拱墙厚65OnInb底板厚7501050mn,抗渗等级2P8；钢筋采用HPB300、HRB400E级。（3）辅助工程措施：暗挖段隧道埋深较浅，拱部采用A108超前大管棚，环向间距400mm；侧墙采用A42超前小导管，环向间距400mm。表2.1XX站I、11号出入口通道暗挖段支护设计参数表结构材料及规格尺寸期护初支超前大管棚108X6无缝钢管喷射混凝土C25喷射早强碎厚度300mm纵向连接筋22,长度0.6/0.85m环向间距：Inb内外侧交错布置网片8150*
13、15OmIn双层满铺型钢钢架I20a,118燃气管外5m范围内相邻两根拱架纵向间距0.5m,其余段0.75m,进出洞处三根并排加强.锁脚锚管42L=3m,每根钢架上台阶拱脚处打设超前小导管42*3.5mm沿边墙（包括临时中隔墙）设置，L=3.0m400,外插角1020。，纵向相邻两排小导管的水平搭接长度不小于1.Onio防水无纺布、自粘防水卷材、中埋式钢边橡胶止水带、镀锌钢板止水带、注浆导管、水泥基渗透结晶型防水涂料三l三HRB400E、HPB300钢筋+C35P8自密实碎拱墙厚65OnInb底板厚7501050Imn2.3.3工程材料1、防水材料：底板：土工布缓冲层=400giPVC防水板=
14、L5mm、50mm厚细石混凝土保护层。拱墙：土工布缓冲层二400gmPVC防水板二L5mm。纵向施工缝：镀锌钢板止水带、水泥基渗透结晶型防水涂料。环向施工缝:镀锌钢板止水带、水泥基渗透结晶型防水涂料、预埋可重复注浆管。变形缝：PVC背贴式止水带、注桨止水带、变形缝衬垫板、不锈钢接水盒、聚硫密封胶。2、钢材：超前大管棚：热轧无缝钢管108三n,壁厚6n,节长3m、6m。钢架：120a型钢、118型钢；连接钢板16mm、IOmnio钢筋网：A8150X150mmo纵向连接筋：直径为22mm的HRB400E级钢筋。连接螺栓：初支M27*80,临时支架M24*60,6.8级。二衬钢筋：直径为25mm、18mm的HRB400E级钢筋，直径为8mmHPB300级钢筋。3、混凝土：防水混凝土可根据工程需要掺入高效减水剂，其品种和掺量应经试验确定。二衬混凝土应选用低水化热水泥，水泥强度等级为42.5MPa,水胶比不得大于0.45。按有关规定严格控制混凝土中CL-/的含量，最大CL-/含量W0.06虬每立方米混凝土中各类材料的总碱含量（Na/20当量）不得大于3Kg.防水混凝土所用砂宜采用中砂。石子最
