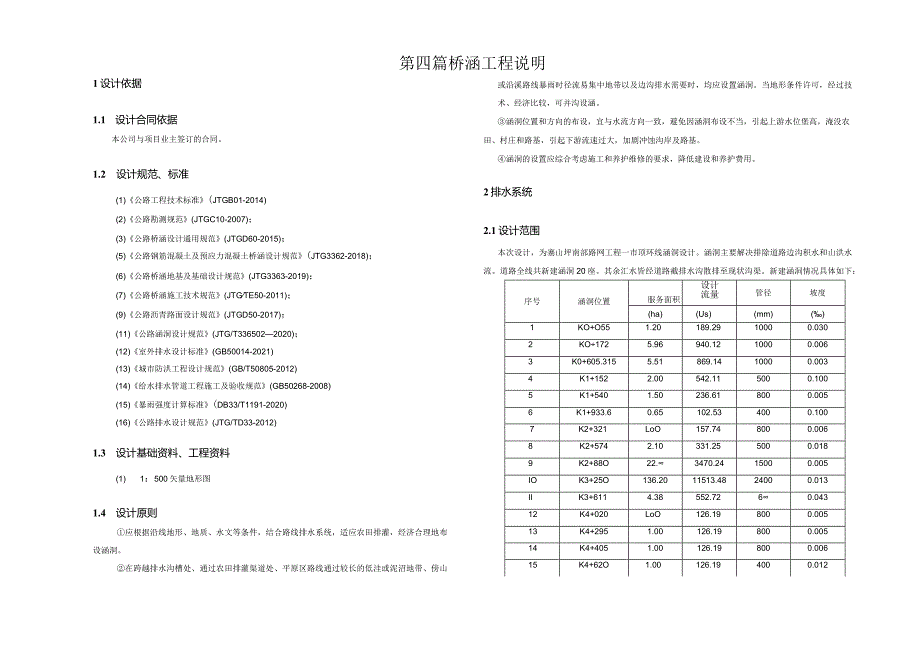

1、第四篇桥涵工程说明1设计依据1.1 设计合同依据本公司与项目业主签订的合同。1.2 设计规范、标准(1)公路工程技术标准(JTGB01-2014)(2)公路勘测规范(JTGC10-2007)；(3)公路桥涵设计通用规范(JTGD60-2015)；(5)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)；(6)公路桥涵地基及基础设计规范(JTG3363-2019)；(7)公路桥涵施工技术规范(JTGTE50-2011)；(9)公路沥青路面设计规范(JTGD50-2017)；(11)公路涵洞设计规范(JTG/T3365022020)；(12)室外排水设计标准(GB50014-20
2、21)(13)城市防洪工程设计规范(GB/T50805-2012)(14)给水排水管道工程施工及验收规范(GB50268-2008)(15)暴雨强度计算标准(DB33/T1191-2020)(16)公路排水设计规范(JTG/TD33-2012)1.3 设计基础资料、工程资料(1) 1：500矢量地形图1.4 设计原则应根据沿线地形、地质、水文等条件，结合路线排水系统，适应农田排灌，经济合理地布设涵洞。在跨越排水沟槽处、通过农田排灌渠道处、平原区路线通过较长的低洼或泥沼地带、傍山或沿溪路线暴雨时径流易集中地带以及边沟排水需要时，均应设置涵洞。当地形条件许可，经过技术、经济比较，可并沟设涵。涵洞位
3、置和方向的布设，宜与水流方向一致，避免因涵洞布设不当，引起上游水位堡高，淹没农田、村庄和路基，引起下游流速过大，加剧冲蚀沟岸及路基。涵洞的设置应综合考虑施工和养护维修的要求，降低建设和养护费用。2排水系统2.1设计范围本次设计，为寨山坪南部路网工程一市顶环线涵洞设计。涵洞主要解决排除道路边沟积水和山洪水流。道路全线共新建涵洞20座。其余汇水皆经道路截排水沟散排至现状沟渠。新建涵洞情况具体如下：序号涵洞位置服务面积计量设流管径坡度(ha)(Us)(mm)()1KO+O551.20189.2910000.0302KO1725.96940.1210000.0063K0+605.3155.51869.
4、1410000.0034K1+1522.00542.115000.1005K1+5401.50236.618000.0056K1+933.60.65102.534000.1007K2+321LoO157.748000.0068K2+5742.10331.255000.0189K2+88O22.3470.2415000.005IOK3+25O136.2011513.4824000.013IlK3+6114.38552.7260.04312K4+020LoO126.198000.00513K4+2951.00126.198000.00514K4+4051.00126.198000.00615K4+

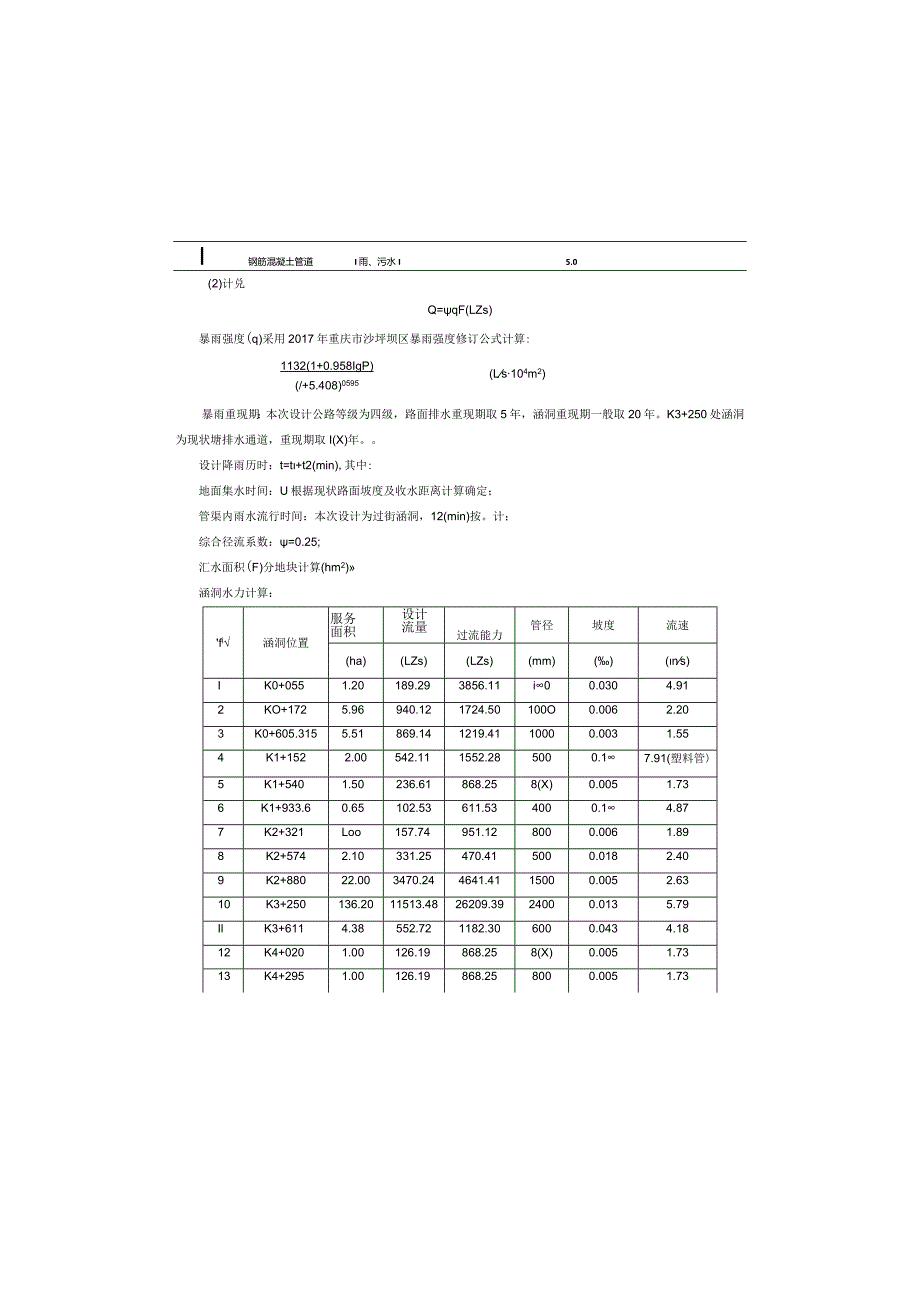

5、62O1.00126.194000.01216K5+1202.71341.988000.003I钢筋混凝土管道I雨、污水I5.0(2)计兑Q=qF(LZs)暴雨强度(q)采用2017年重庆市沙坪坝区暴雨强度修订公式计算:(Ls104m2)1132(1+0.958IgP)(/+5.408)0595暴雨重现期：本次设计公路等级为四级，路面排水重现期取5年，涵洞重现期一般取20年。K3+250处涵洞为现状塘排水通道，重现期取I(X)年。设计降雨历时：t=t+t2(min),其中:地面集水时间：U根据现状路面坡度及收水距离计算确定；管渠内雨水流行时间：本次设计为过街涵洞，12(min)按。计；综合径流
6、系数：=0.25;汇水面积(F)分地块计算(hm2)涵洞水力计算：fi涵洞位置务积服面计量设流过流能力管径坡度流速(ha)(LZs)(LZs)(mm)()(ns)IK0+0551.20189.293856.11i00.0304.912KO+1725.96940.121724.50100O0.0062.203K0+605.3155.51869.141219.4110000.0031.554K1+1522.00542.111552.285000.17.91(塑料管)5K1+5401.50236.61868.258(X)0.0051.736K1+933.60.65102.53611.534000.1
7、4.877K2+321Loo157.74951.128000.0061.898K2+5742.10331.25470.415000.0182.409K2+88022.003470.244641.4115000.0052.6310K3+250136.2011513.4826209.3924000.0135.79IlK3+6114.38552.721182.306000.0434.1812K4+0201.00126.19868.258(X)0.0051.7313K4+2951.00126.19868.258000.0051.7314K4+4051.00126.19951.128000.0061.8

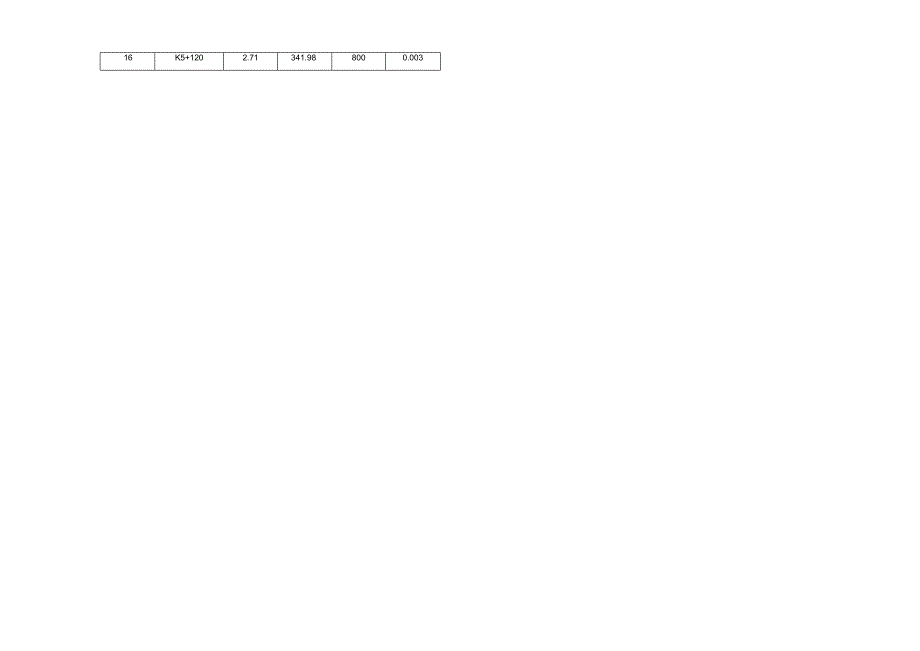

8、9序号涵洞位置服务面积设计流量管径坡度(ha)(LZs)(mm)()17K5+478.11.00126.1960()0.00318K5+845.61.00126.196(X)0.00319K6+34514.301804.5316000.00520K6+505.64.00504.7610000.00321K6+768.8661.20151.438000.0052.2 排水现状项目区域水系分布本次项目所在区域内存在现状水库、堰塘、鱼塘以及冲沟，水库主要有梁家湾水库、和平水库、金银沟水库、香炉山水库、罗家湾水库，水库出水均沿现状冲沟自上而下。根据资料收集和现场踏勘，公路设计范围内主要为沿线冲沟较多，
9、水库为金银沟水库，出水均沿现状冲沟自上而下。设计范围内总汇水面积约866公顷，大致分为9个汇水分区，每个分区均分散汇入现状水库、鱼塘或冲沟。沿线涵洞的孔跨、孔径主要依据重庆市沙坪坝区暴雨强度公式计算设计流量，结合外业调查资料，考虑方便施工、养护等情况而定。2.3 排水边沟本次设计，道路边沟、截排水沟及过街排水暗沟皆有道路专业设计，详见道路相关图纸。2.4 雨水量水力计算（1）基本设计参数根据山地城市室外排水管渠设计标准（DBJ50/T-29&2018）.排水管道设计参数如下：表5-1排水管道最大设计流速表管道材质管道类型最大设计流速（ms）塑胶管道雨水8.0污水6.0金属管道雨、污水10.0序
10、号涵洞位置服务面积计量设流流力过能管H坡度流速(ha)(LZs)(LZs)(mm)()(ms)15K4+6201.00126.19211.844000.0121.6916K5+I202.71341.98672.558000.0031.3417K5+478.11.00126.19312.2960()0.0031.1018K5+845.61.00126.19312.296000.0031.1019K6+34514.301804.535513.0716000.0052.7420K6+505.64.00504.761219.4110000.0031.55K6+768.8661.20151.43868.
11、258000.0051.732.5 涵洞水量校核涵洞断面采用公路所经验公式，50年一遇标准进行校核。公路所经验公式：Qp=KFn(m3s)(汇水面积小于IOkm2)其中Ki径流模数，查表取值为19.2：F-汇水面积(km2)；n面积参数，当FlkM,n=l；当IvFcIOkn?时,西南地区n=0.850校核流量如下表：序号桩号本段汇流面积(ha)重现期(年)校核流量(LZs)1KO+0551.2050230.42KO1725.96501144.323K0+605.3I55.51501057.924K1+1522.00503845K1+5401.50502886K1+933.60.6550124
