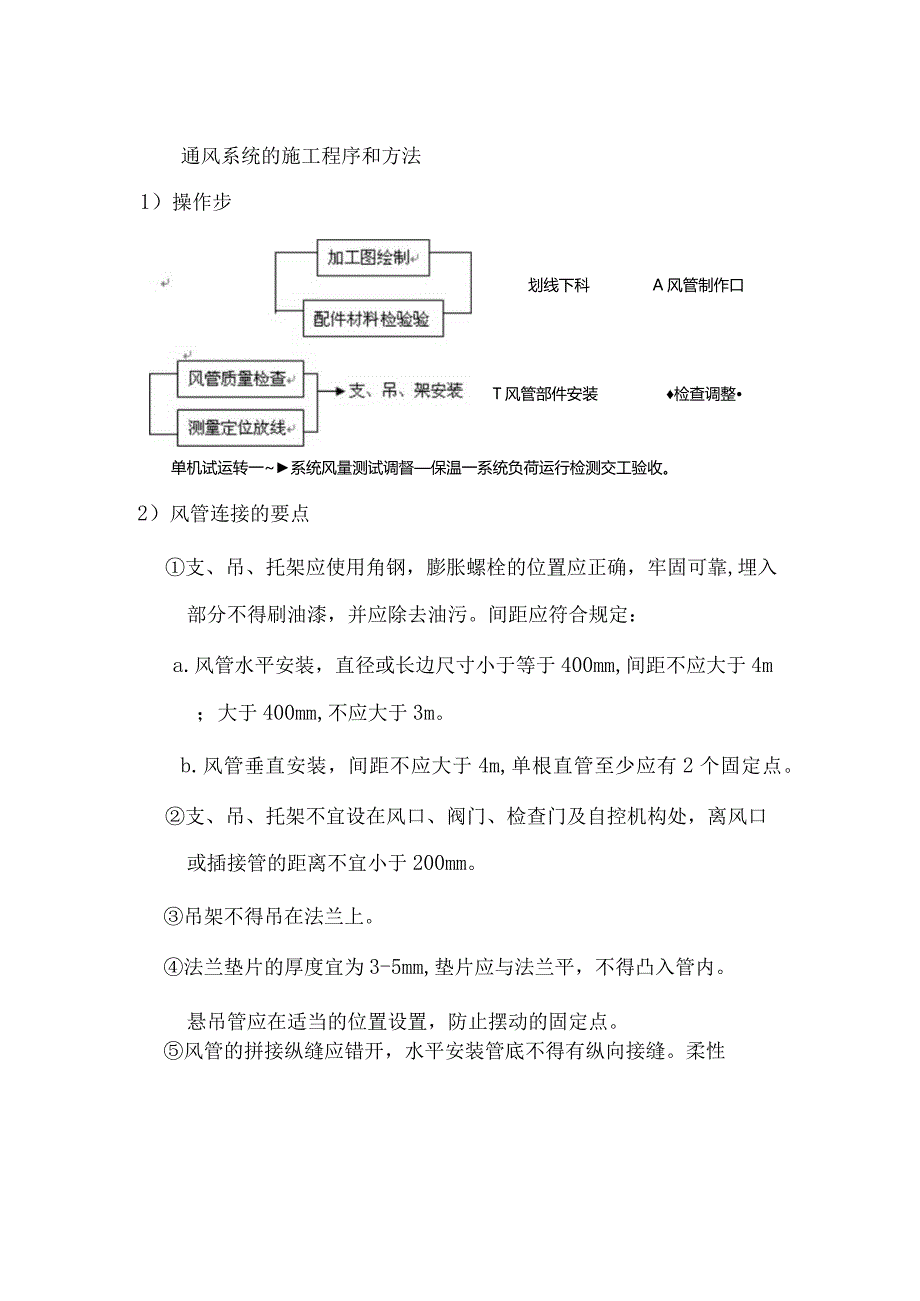

1、通风系统的施工程序和方法1)操作步骤:T风管部件安装划线下科A风管制作口检查调整单机试运转一系统风量测试调督保温一系统负荷运行检测交工验收。2)风管连接的要点支、吊、托架应使用角钢,膨胀螺栓的位置应正确,牢固可靠,埋入部分不得刷油漆,并应除去油污。间距应符合规定:a.风管水平安装,直径或长边尺寸小于等于400mm,间距不应大于4m;大于400mm,不应大于3m。b.风管垂直安装,间距不应大于4m,单根直管至少应有2个固定点。支、吊、托架不宜设在风口、阀门、检查门及自控机构处,离风口或插接管的距离不宜小于200mm。吊架不得吊在法兰上。法兰垫片的厚度宜为3-5mm,垫片应与法兰平,不得凸入管内。

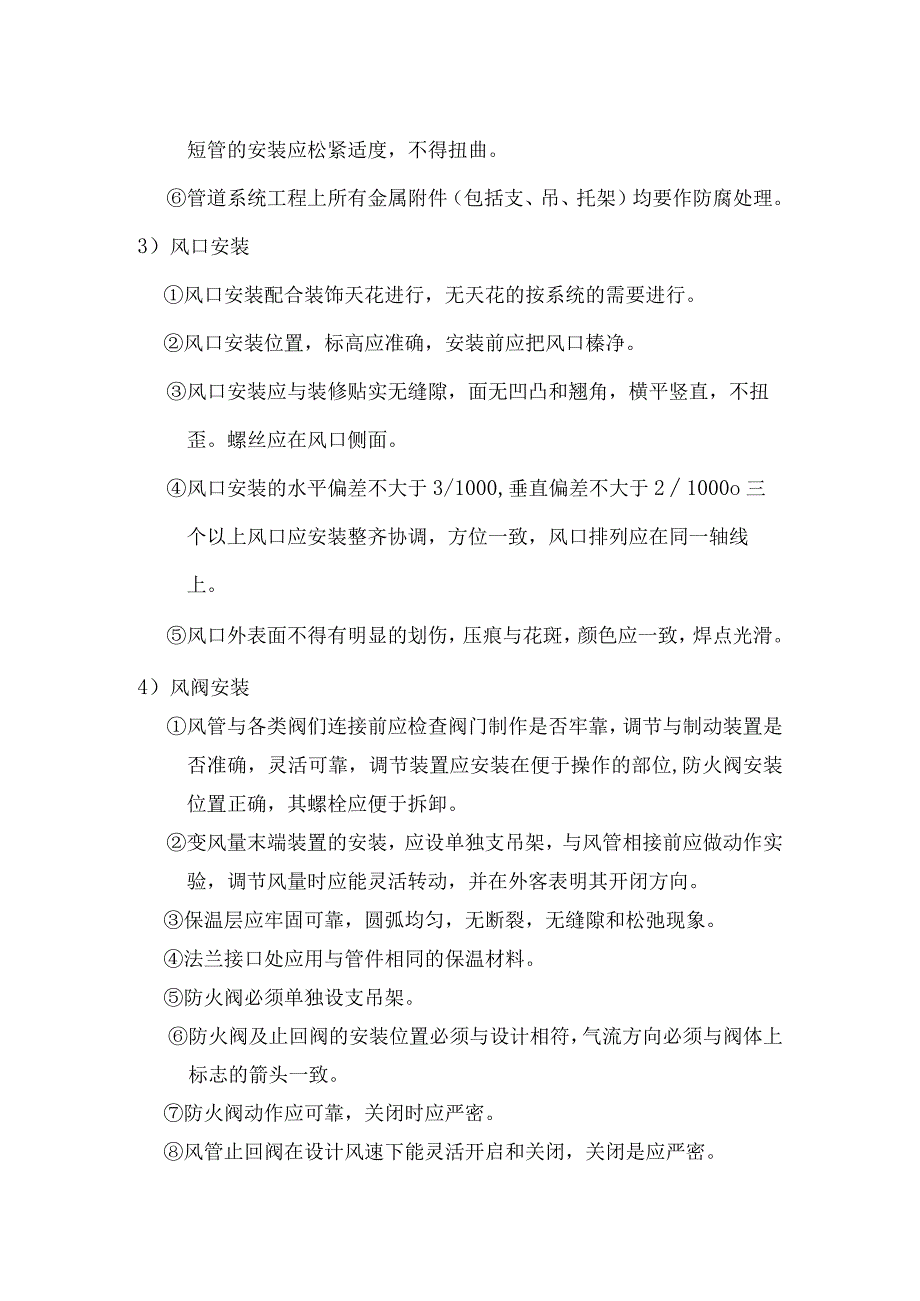

2、悬吊管应在适当的位置设置,防止摆动的固定点。风管的拼接纵缝应错开,水平安装管底不得有纵向接缝。柔性短管的安装应松紧适度,不得扭曲。管道系统工程上所有金属附件(包括支、吊、托架)均要作防腐处理。3)风口安装风口安装配合装饰天花进行,无天花的按系统的需要进行。风口安装位置,标高应准确,安装前应把风口榛净。风口安装应与装修贴实无缝隙,面无凹凸和翘角,横平竖直,不扭歪。螺丝应在风口侧面。风口安装的水平偏差不大于3/1000,垂直偏差不大于21000o三个以上风口应安装整齐协调,方位一致,风口排列应在同一轴线上。风口外表面不得有明显的划伤,压痕与花斑,颜色应一致,焊点光滑。4)风阀安装风管与各类阀们连接

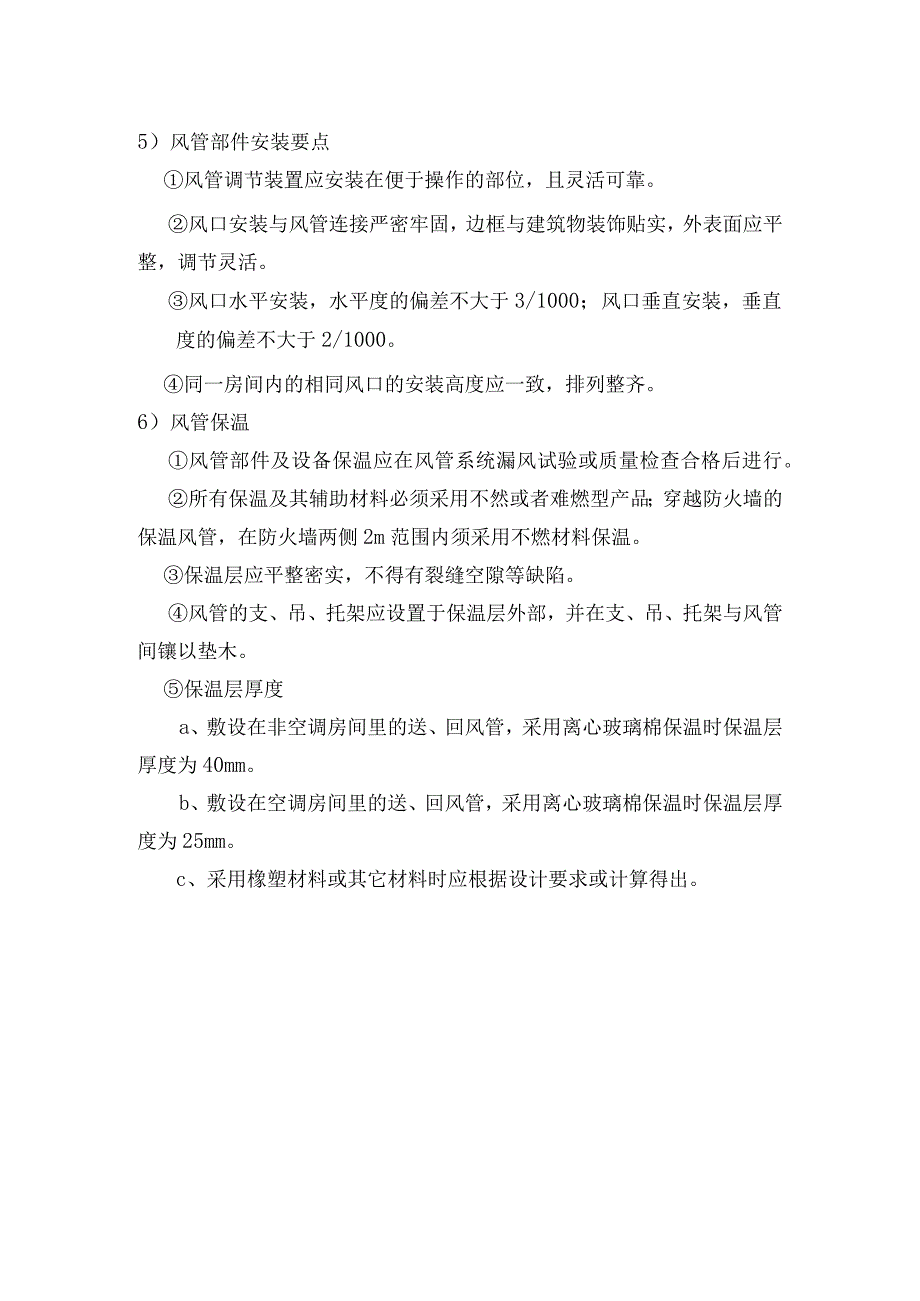

3、前应检查阀门制作是否牢靠,调节与制动装置是否准确,灵活可靠,调节装置应安装在便于操作的部位,防火阀安装位置正确,其螺栓应便于拆卸。变风量末端装置的安装,应设单独支吊架,与风管相接前应做动作实验,调节风量时应能灵活转动,并在外客表明其开闭方向。保温层应牢固可靠,圆弧均匀,无断裂,无缝隙和松弛现象。法兰接口处应用与管件相同的保温材料。防火阀必须单独设支吊架。防火阀及止回阀的安装位置必须与设计相符,气流方向必须与阀体上标志的箭头一致。防火阀动作应可靠,关闭时应严密。风管止回阀在设计风速下能灵活开启和关闭,关闭是应严密。5)风管部件安装要点风管调节装置应安装在便于操作的部位,且灵活可靠。风口安装与风管

4、连接严密牢固,边框与建筑物装饰贴实,外表面应平整,调节灵活。风口水平安装,水平度的偏差不大于3/1000;风口垂直安装,垂直度的偏差不大于2/1000。同一房间内的相同风口的安装高度应一致,排列整齐。6)风管保温风管部件及设备保温应在风管系统漏风试验或质量检查合格后进行。所有保温及其辅助材料必须采用不然或者难燃型产品;穿越防火墙的保温风管,在防火墙两侧2m范围内须采用不燃材料保温。保温层应平整密实,不得有裂缝空隙等缺陷。风管的支、吊、托架应设置于保温层外部,并在支、吊、托架与风管间镶以垫木。保温层厚度a、敷设在非空调房间里的送、回风管,采用离心玻璃棉保温时保温层厚度为40mm。b、敷设在空调房间里的送、回风管,采用离心玻璃棉保温时保温层厚度为25mm。c、采用橡塑材料或其它材料时应根据设计要求或计算得出。
