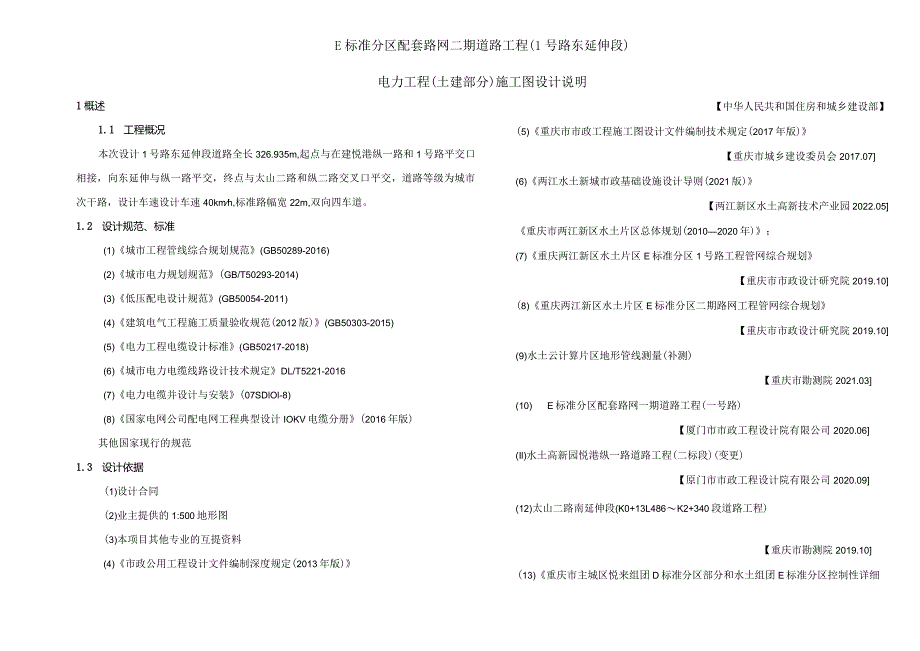

1、E标准分区配套路网二期道路工程(1号路东延伸段)电力工程(土建部分)施工图设计说明1概述1.1 工程概况本次设计1号路东延伸段道路全长326.935m,起点与在建悦港纵一路和1号路平交口相接，向东延伸与纵一路平交，终点与太山二路和纵二路交叉口平交，道路等级为城市次干路，设计车速设计车速40kmh,标准路幅宽22m,双向四车道。1.2 设计规范、标准(1)城市工程管线综合规划规范(GB50289-2016)(2)城市电力规划规范(GB/T50293-2014)(3)低压配电设计规范(GB50054-2011)(4)建筑电气工程施工质量验收规范(2012版)(GB50303-2015)(5)电力工
2、程电缆设计标准(GB50217-2018)(6)城市电力电缆线路设计技术规定DL/T5221-2016(7)电力电缆并设计与安装(07SDlOl-8)(8)国家电网公司配电网工程典型设计IOKV电缆分册(2016年版)其他国家现行的规范1.3 设计依据(1)设计合同(2)业主提供的1:500地形图(3)本项目其他专业的互提资料(4)市政公用工程设计文件编制深度规定(2013年版)【中华人民共和国住房和城乡建设部】(5)重庆市市政工程施工图设计文件编制技术规定(2017年版)【重庆市城乡建设委员会2017.07(6)两江水土新城市政基础设施设计导则(2021版)【两江新区水土高新技术产业园202
3、2.05重庆市两江新区水土片区总体规划(20102020年)；(7)重庆两江新区水土片区E标准分区1号路工程管网综合规划【重庆市市政设计研究院2019.10(8)重庆两江新区水土片区E标准分区二期路网工程管网综合规划【重庆市市政设计研究院2019.10(9)水土云计算片区地形管线测量(补测)【重庆市勘测院2021.03(10) E标准分区配套路网一期道路工程(一号路)【厦门市市政工程设计院有限公司2020.06(Il)水土高新园悦港纵一路道路工程(二标段)(变更)【原门市市政工程设计院有限公司2020.09(12)太山二路南延伸段(K0+13L486K2+340段道路工程)【重庆市勘测院201

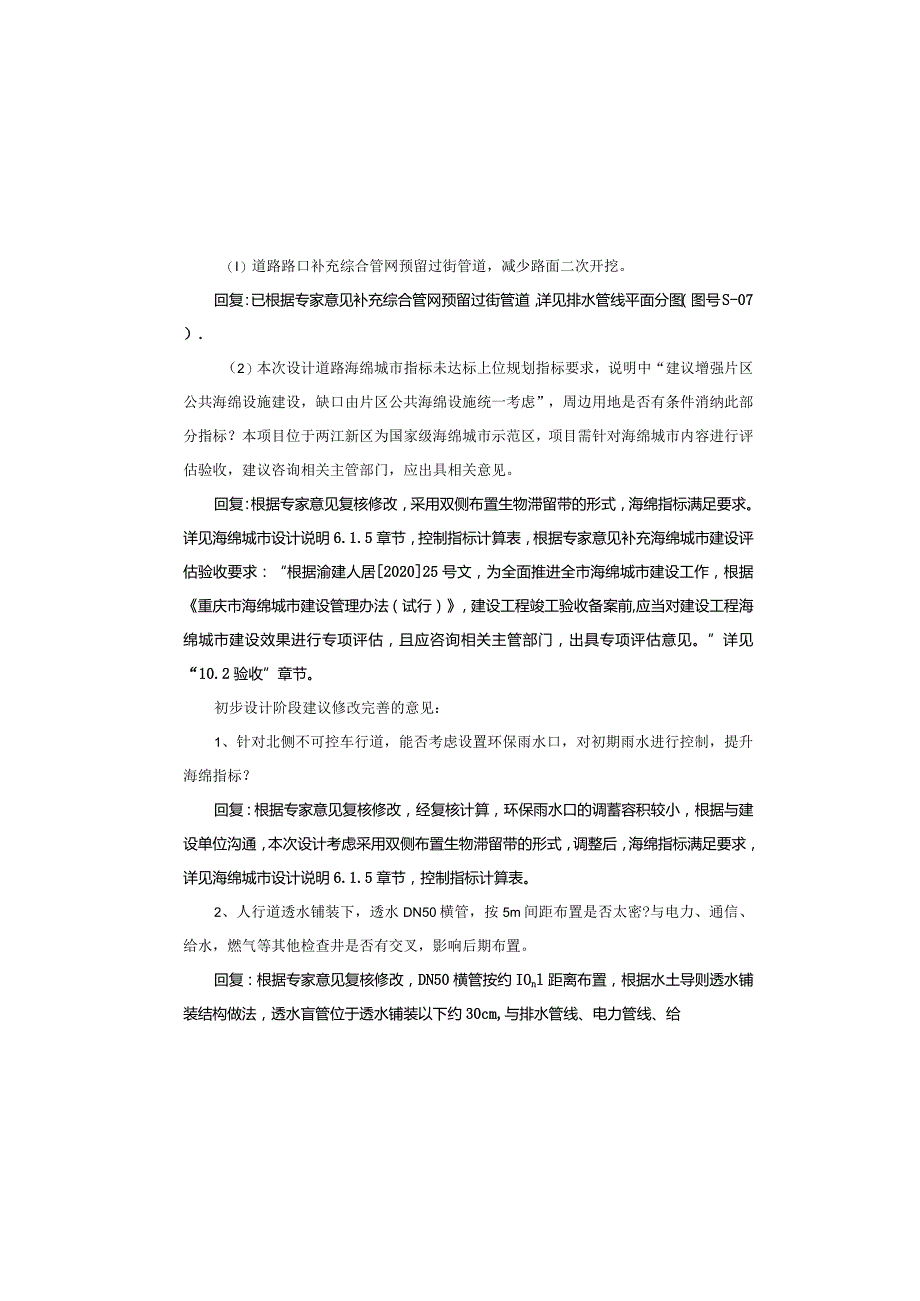

4、9.10(13)重庆市主城区悦来组团D标准分区部分和水土组团E标准分区控制性详细规划（I）道路路口补充综合管网预留过街管道，减少路面二次开挖。回复：已根据专家意见补充综合管网预留过街管道，详见排水管线平面分图（图号S-07）.（2）本次设计道路海绵城市指标未达标上位规划指标要求，说明中“建议增强片区公共海绵设施建设，缺口由片区公共海绵设施统一考虑”，周边用地是否有条件消纳此部分指标？本项目位于两江新区为国家级海绵城市示范区，项目需针对海绵城市内容进行评估验收，建议咨询相关主管部门，应出具相关意见。回复：根据专家意见复核修改，采用双侧布置生物滞留带的形式，海绵指标满足要求。详见海绵城市设计说明6
5、.1.5章节，控制指标计算表，根据专家意见补充海绵城市建设评估验收要求：“根据渝建人居202025号文，为全面推进全市海绵城市建设工作，根据重庆市海绵城市建设管理办法（试行），建设工程竣工验收备案前,应当对建设工程海绵城市建设效果进行专项评估，且应咨询相关主管部门，出具专项评估意见。”详见“10.2验收”章节。初步设计阶段建议修改完善的意见：1、针对北侧不可控车行道，能否考虑设置环保雨水口，对初期雨水进行控制，提升海绵指标？回复：根据专家意见复核修改，经复核计算，环保雨水口的调蓄容积较小，根据与建设单位沟通，本次设计考虑采用双侧布置生物滞留带的形式，调整后，海绵指标满足要求，详见海绵城市设计说
6、明6.1.5章节，控制指标计算表。2、人行道透水铺装下，透水DN50横管，按5m间距布置是否太密?与电力、通信、给水，燃气等其他检查井是否有交叉，影响后期布置。回复：根据专家意见复核修改，DN50横管按约IOnl距离布置，根据水土导则透水铺装结构做法，透水盲管位于透水铺装以下约30cm,与排水管线、电力管线、给【厦门市市政工程设计院有限公司2015.07（14）业主提供的其他资料。2设计范围本次设计范围为道路范围内IOKV电力工程土建部分设计。3设计原则3.1城市电力管网施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以方案设计为依据。3.2综合管网设计应满足地区经济和社会长远发
7、展的需要，同时注意远期发展与分期实施相结合的原则。综合管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。3. 3新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。3.4综合管网设计注意技术性与经济性相结合。3. 5综合管网的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。4. 6尽量减少管线在道路交叉口处交叉，当工程管线竖向位置发生矛盾时，按下列规定处理：a.有压管让无压管，可弯曲管让不可弯曲管：b.分支管线让主干管线：c.小管径管线让
8、大管径管线。4上阶段审查意见及执行情况初设设计阶段设计须修改完善的意见:施工图与初设不一致地方特殊说明：根据2022年9月6日，重庆两江新区水土高新技术产业园建设投资有限在公司206会议室主持召开了E标准分区配套路网二期道路工程（1号路东延伸段）的施工图内部审查会。根据会议相关要求初设与施工图有如下变化：根据会议要求：根据建设单位要求，道路北侧设置2m生物滞留带，满足海绵指标。通信管线调整至右侧人行道下，预留管位；电力管位位于北侧人行道下，管中心距离路缘石3.0m。最终北侧道路红线后退2.2m,南侧道路红线后退2m。由于设计工期紧张，根据建设单位意见，先出具施工图，后期由建设单位完善相应的报规
9、、报建等程序。I.规范强制性条文执行情况本工程严格按照重庆市地方标准及国家规范标准进行设计，未违反强制性条文。5电力现状及规划5.1 现状概况本次道路范围内现状均为原始地貌，不存在电力管线。5.2 规划概况根据重庆两江新区水土片区E标准分区二期路网工程管网综合规划（重庆市规划设计研究院），本项目电力土建部分规模为12K电力排管。6电力土建工程设计6.1管线设计本次设计电力管线土建部分起点接悦港纵一路已设计电力管线，终点接太山二路已设计电力管线。排管位于北侧人行道下,排管标准横断面管位中心距离路缘石1.5m。设计考虑对所有电力管线均设计为电力排管，采用高压电力电缆管，并使用配套水管线未冲突。由于
10、燃气、通信管线后期基于道路施工图进行设计，已在排水设计说明“11.13存在问题及建议”章节说明：后期燃气、通信管线设计时，需避开已设计的排水管线、电力管线、给水管线、透水盲管等设施。现场实施时，盲管的敷设可以根据实际情况进行合理调整。3、按两江新区要求，本次排水检查井是否考虑使用装配式检查井？回复：已根据专家意见复核，根据两江水土新城市政基础设施设计导则，本次设计排水检查并采用混凝土现浇检查井。4、电力通信基本布置同一标高，复核检查井处平面位置是否错开?建议增大间距？回复：根据专家意见复核，电力管线土建在本次设计范围内，通信管线不在本次设计范围内，由建设单位另外委托设计，通信管线设计基于道路施
11、工图进行设计，已在设计说明中建议：建议后期通信管线设计时，避开道路已设计电力管线及检查井，检查井平面位置错开布置，建议通信管线与本项目与同步实施。详见排水设计说明“11.13存在问题及建议”章节。施工图设计阶段须修改完善的意见：(1)第11.5.4节中核实“平均日综合生活用水定额取220LCapd”计算？回复：在施工图设计阶段核实平均日综合用水定额。(2)补充内窥检测的说明要求及市建委相关文件要求等。回复：在施工图设计阶段补充内窥检测的说明要求及市建委相关文件要求等。(3)补充海绵城市相关评估要求。回复：在施工图设计阶段海绵城市相关评估要求。(4)管网防渗应有专门措施。回复：在施工图设计阶段中
12、补充轨道保护线范围内的防渗措施。（2）沿电力排管外侧全线通长敷设一根50X5热镀锌接地扁钢，接地扁钢在首端、末端、分支处及电力井处做重复接地，接地级采用L50x5角钢。要求接地电阻应小于4欧姆。所有金属材料均采用热镀锌防腐。（3）每座电力工作井外侧设一组（3根）长2.5m的L50x5热镀锌角钢作接地体,在工作井四周均匀接地。电力工作井外侧的3根接地体的埋设要求：接地体埋深不应小于0.6米，水平接地体距离不宜小于5米。（4）安装在电力工作井内的金属构件采用50x5热镀锌扁钢与接地体连接，要求接地电阻不大于4欧姆。本工程的接地所用扁钢、角钢应采用热镀锌工艺，以放缓受腐蚀速度。（5）电力工作井两侧的
13、排管孔口应装有专用防水、防火堵头。（6）电力采用隐形井盖，电力井盖采用装饰混凝土不锈钢包边隐形井盖，参考排水工程。（7）每座电力工作井均需设置集水坑，集水坑做法详07SD101-8,页127,集水坑内设置一根675UPVC排水管与就近的雨水井或者溢流雨水口相连：排水管道按坡度0.3%安装。（8）电缆井内外侧壁需防水，做法见图集07SD101-8中126页，井底向集水坑方向应有0.5%的坡度。（9）工作井的设置原则：直线段工作井的距离不宜大于50m,在转弯和分支处应设置人孔井，以便电缆的穿入和抽出。当有电缆中间接头时，人孔井的尺寸还需考虑中间接头的安装和检修方便；（10）电力井做法与水土导则不一
14、致，根据水土公司要求，电力井07SDIOI-8电力电缆井设计与安装中的相关做法。管枕。电力排管在人行道下覆土（管顶至路面）不小于05m,电缆排管过街管顶距道路路面不小于0.7m。电缆管在施工时沟底平整，电缆管的中心间距不小于0.22m,多层电缆管间隔1.5m安装电缆管架一组，用C20混凝土包封，详见甩力排管断面图。6.2电力排管（I）电力管线采用电力排管，电力排管管材采用CPVC电力电缆保护管（IOKY电力排管采用167X5.0）,而且需设置格栅管BXH=IO7mmX107mm,9孔，每孔规格BXH=3311）mX33mn用作通信，并使用配套管枕。电缆保护管内壁应光滑无毛刺，环刚度SN2800
