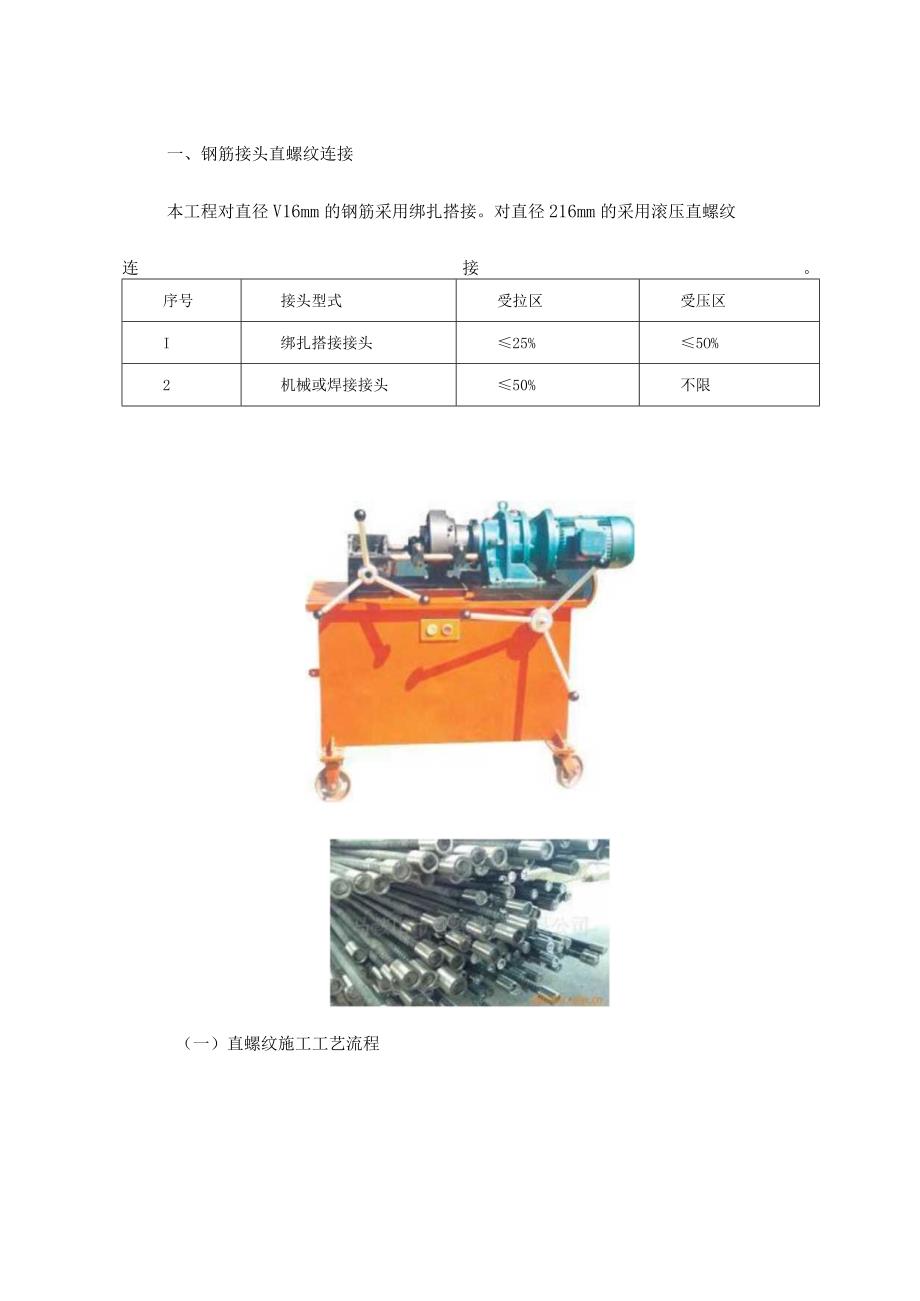

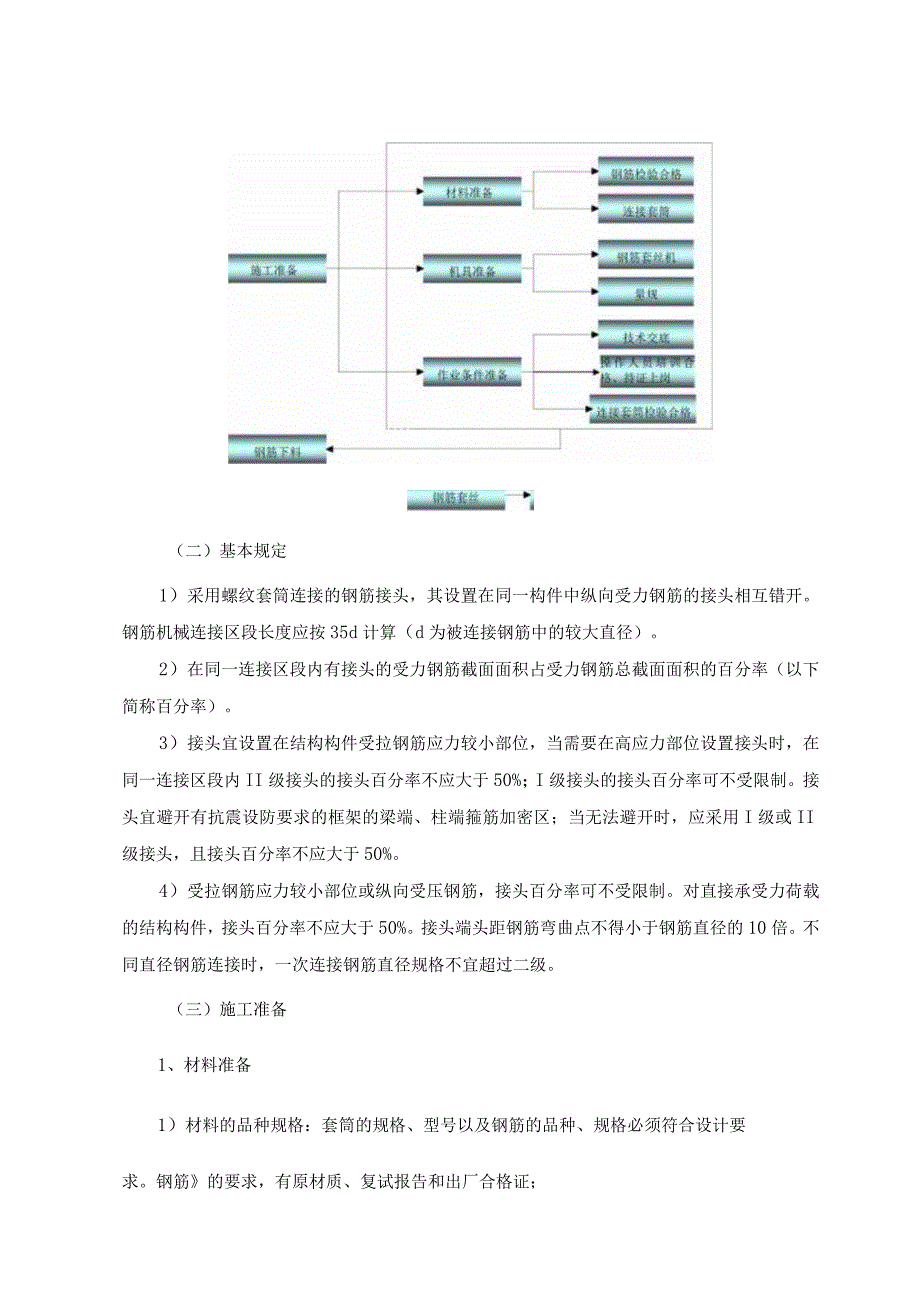

1、一、钢筋接头直螺纹连接本工程对直径V16mm的钢筋采用绑扎搭接。对直径216mm的采用滚压直螺纹连接。序号接头型式受拉区受压区I绑扎搭接接头25%5O%2机械或焊接接头50%不限（一）直螺纹施工工艺流程（二）基本规定1）采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。2）在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率）。3）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内II级接头的接头百分率不应大于50%；I级接头的接头百分

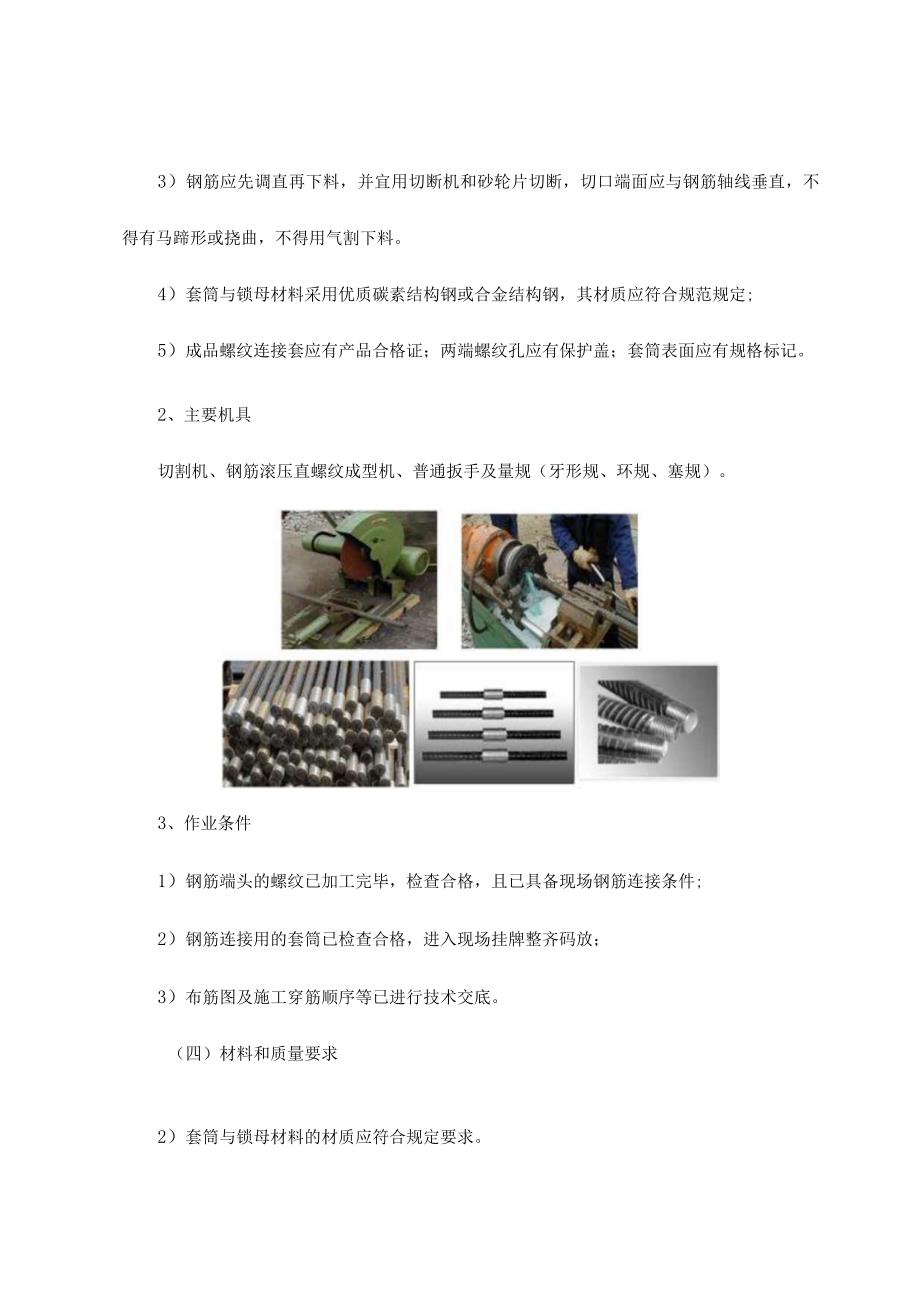

2、率可不受限制。接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用I级或II级接头，且接头百分率不应大于50%。4）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。对直接承受力荷载的结构构件，接头百分率不应大于50%。接头端头距钢筋弯曲点不得小于钢筋直径的10倍。不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。（三）施工准备1、材料准备1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。钢筋的要求，有原材质、复试报告和出厂合格证；3）钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割
3、下料。4）套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应符合规范规定;5）成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。2、主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。3、作业条件1）钢筋端头的螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件;2）钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；3）布筋图及施工穿筋顺序等已进行技术交底。（四）材料和质量要求2）套筒与锁母材料的材质应符合规定要求。3）钢筋直螺纹接头套丝及连接操作人员必须经过培训、考核，持证上岗；4）钢筋端头螺纹加工按照标准规定，且牙形要逐个进行量规检查。5）
4、钢筋套丝后螺牙应符合质量标准；6）钢筋切口端面及丝头锥度、牙形、螺距等应符合质量标准，并与连接套筒螺纹相匹配。（五）施工工艺1）连接套表面无裂纹，螺牙饱满，无其他缺陷。2）牙型规检查合格，用螺纹塞规检查其尺寸精度。3）各种型号和规格的连接套外表面，必须有明显的钢筋级别规格标记。若连接套为异径的则应在两端分别作出相应的钢筋级别的直么。4）连接套两端头的孔必须用塑料盖封上，以保持内部洁净干燥防锈。5）加工钢筋螺纹的丝头、牙形、螺距等必须与连接套牙形、螺距一致，且经配套的量规检验合格。6）加工钢筋螺纹时，应采用水溶性切削润滑液；当气温低于Oe时，应掺入15%20%来硝酸钠，不得用机油作润滑液或不加润
5、滑液套丝。7）操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记。8）经自检合格的钢筋丝头，应对每种规格加工批量随机抽检10%,且不小于10个，并填写钢筋螺纹加工检验记录，如有一个丝头不合格，即应对该加工批全数检查,不合格丝头应重加工，经再次检验合格方可使用。9）已检验合格的丝头，应加以保护戴上保护帽，并按规格分类堆放整齐待用。10）连接钢筋时，钢筋规格和连接套的规格应一致，钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配。并确保钢筋和连接套的丝扣干净，完好无损。11）连接钢筋时应对准轴线将钢筋拧入连接套。12）接头拼接完后，应使两个丝头在套筒中央位置互相顶紧，套筒每端不得有一扣以上的完整丝扣外
6、露，加长型接头的外露丝扣数不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。（六）安全环境保护措施1）使用钢筋滚压直螺纹成型机和套丝机应由了解其性能并熟悉操作知识的人员操作。各种机具都应由专人进行维护，并应随机挂安全操作牌。2）使用钢筋滚压直螺纹成型机、套丝机前应先空转，待转动正常后方可带负荷工作。运行中，严禁用手、脚接触其转动部分。3）套丝机工作时严禁戴手套，袖口应扎紧；钻具、工件均应固定牢固。钻头转动时，严禁直接用手清除钻屑或用手接触转动部分。4）用电设备均应设三级控制，两极保护，严格按用电安全规程操作。5）设备运行中严禁拖拽压圆机油管或砸压油管，油管反弹方向应予以遮挡。不准硬拉电线或高压油管，高压油管不得打死弯。
