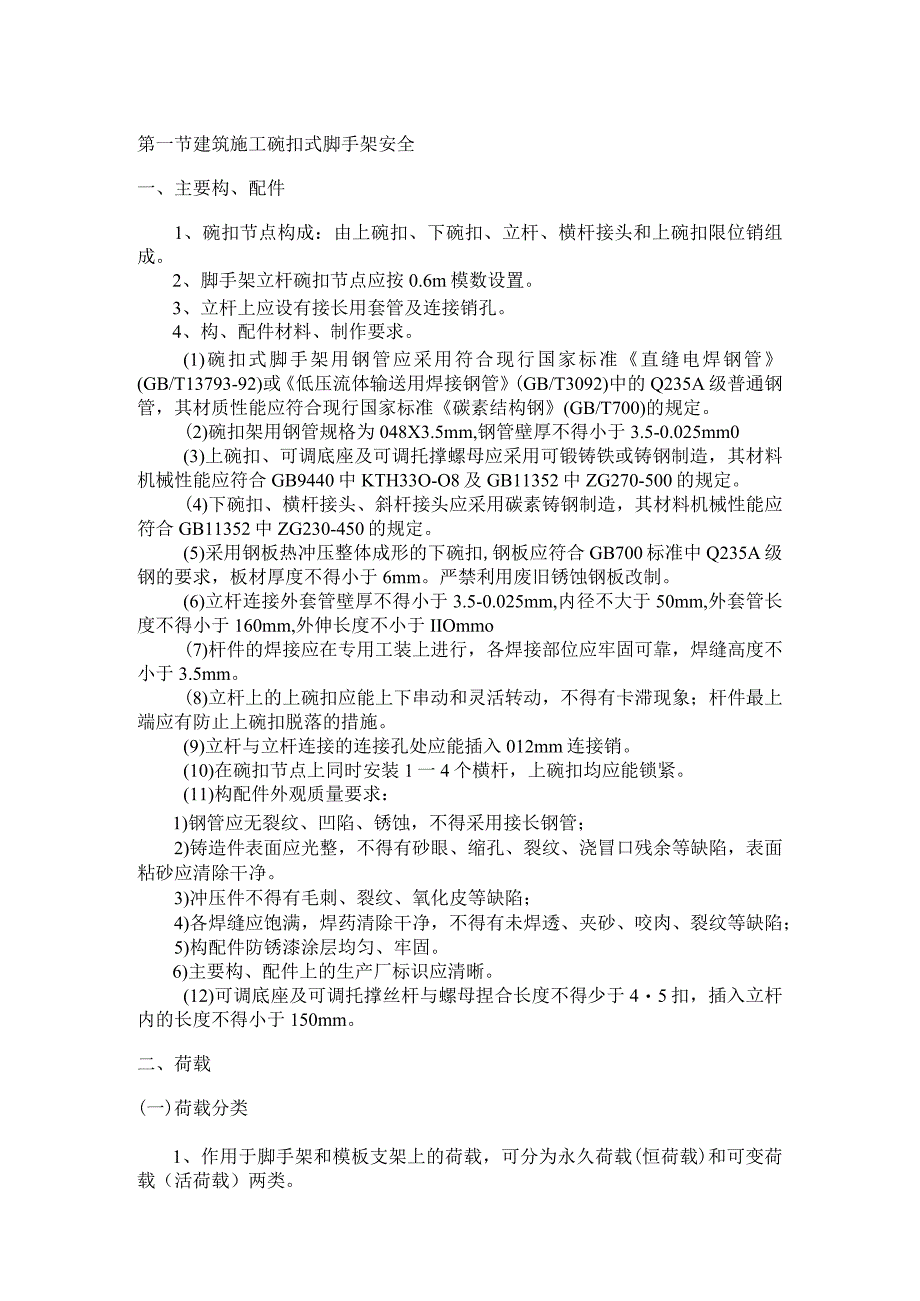

1、第一节建筑施工碗扣式脚手架安全一、主要构、配件1、碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成。2、脚手架立杆碗扣节点应按0.6m模数设置。3、立杆上应设有接长用套管及连接销孔。4、构、配件材料、制作要求。(1)碗扣式脚手架用钢管应采用符合现行国家标准直缝电焊钢管(GB/T13793-92)或低压流体输送用焊接钢管(GB/T3092)中的Q235A级普通钢管，其材质性能应符合现行国家标准碳素结构钢(GB/T700)的规定。(2)碗扣架用钢管规格为048X3.5mm,钢管壁厚不得小于3.5-0.025mm0(3)上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机
2、械性能应符合GB9440中KTH33O-O8及GB11352中ZG270-500的规定。(4)下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。(5)采用钢板热冲压整体成形的下碗扣,钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。严禁利用废旧锈蚀钢板改制。(6)立杆连接外套管壁厚不得小于3.5-0.025mm,内径不大于50mm,外套管长度不得小于160mm,外伸长度不小于IIOmmo(7)杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm。(8)立杆上的上碗扣应能上下串动和灵活转动，不
3、得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。(9)立杆与立杆连接的连接孔处应能插入012mm连接销。(10)在碗扣节点上同时安装1一4个横杆，上碗扣均应能锁紧。(11)构配件外观质量要求：1)钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2)铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。3)冲压件不得有毛刺、裂纹、氧化皮等缺陷；4)各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；5)构配件防锈漆涂层均匀、牢固。6)主要构、配件上的生产厂标识应清晰。(12)可调底座及可调托撑丝杆与螺母捏合长度不得少于45扣，插入立杆内的长度不得小于150m

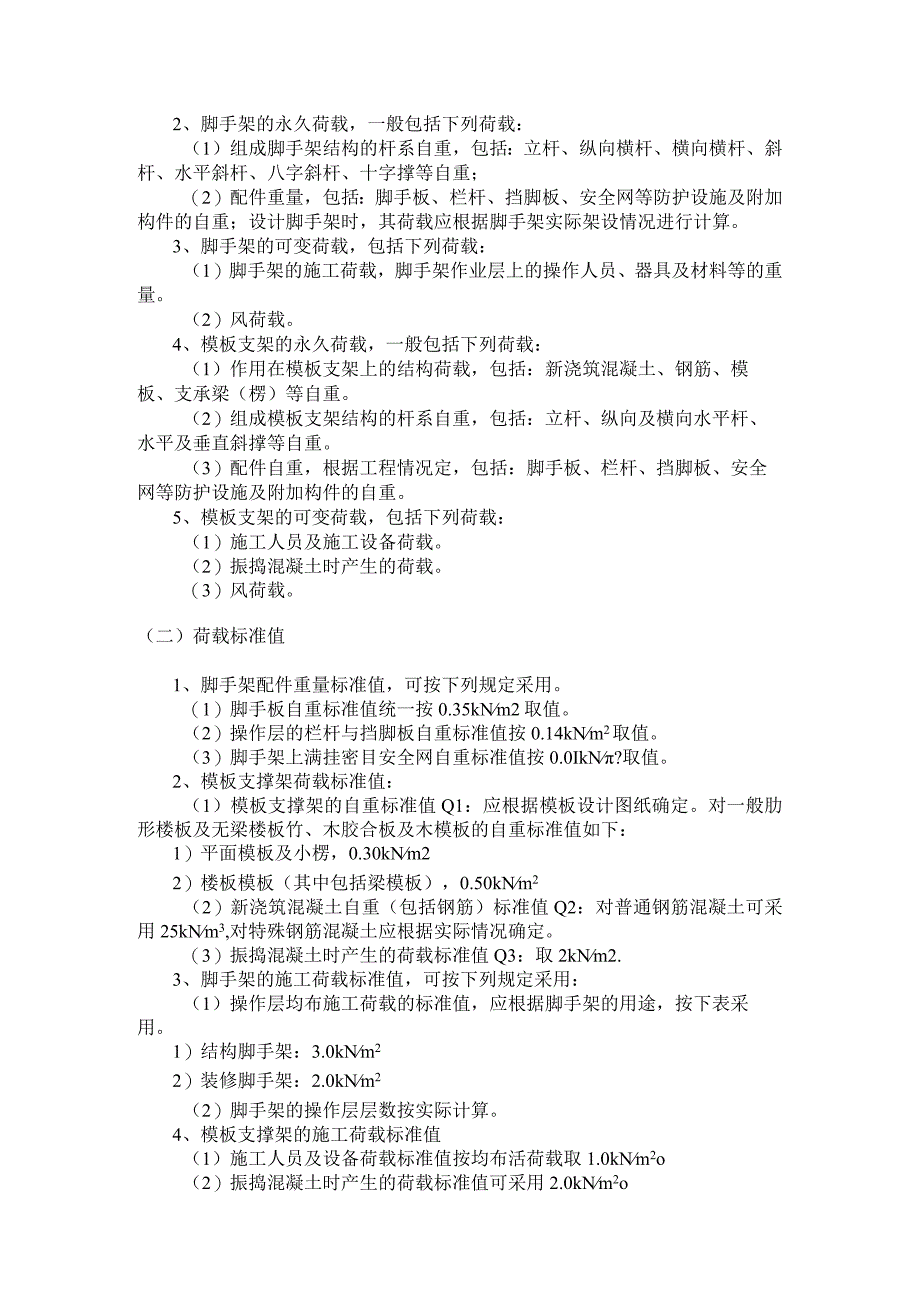

4、m。二、荷载(一)荷载分类1、作用于脚手架和模板支架上的荷载，可分为永久荷载(恒荷载)和可变荷载（活荷载）两类。2、脚手架的永久荷载，一般包括下列荷载：（1）组成脚手架结构的杆系自重，包括：立杆、纵向横杆、横向横杆、斜杆、水平斜杆、八字斜杆、十字撑等自重；（2）配件重量，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重；设计脚手架时，其荷载应根据脚手架实际架设情况进行计算。3、脚手架的可变荷载，包括下列荷载：（1）脚手架的施工荷载，脚手架作业层上的操作人员、器具及材料等的重量。（2）风荷载。4、模板支架的永久荷载，一般包括下列荷载：（1）作用在模板支架上的结构荷载，包括：新浇筑混凝
5、土、钢筋、模板、支承梁（楞）等自重。（2）组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。（3）配件自重，根据工程情况定，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。5、模板支架的可变荷载，包括下列荷载：（1）施工人员及施工设备荷载。（2）振捣混凝土时产生的荷载。（3）风荷载。（二）荷载标准值1、脚手架配件重量标准值，可按下列规定采用。（1）脚手板自重标准值统一按0.35kNm2取值。（2）操作层的栏杆与挡脚板自重标准值按0.14kNm2取值。（3）脚手架上满挂密目安全网自重标准值按0.0IkN?取值。2、模板支撑架荷载标准值：（1）模板支撑架
6、的自重标准值Q1：应根据模板设计图纸确定。对一般肋形楼板及无梁楼板竹、木胶合板及木模板的自重标准值如下：1）平面模板及小楞，0.30kNm22）楼板模板（其中包括梁模板），0.50kNm2（2）新浇筑混凝土自重（包括钢筋）标准值Q2：对普通钢筋混凝土可采用25kNm3,对特殊钢筋混凝土应根据实际情况确定。（3）振捣混凝土时产生的荷载标准值Q3：取2kNm2.3、脚手架的施工荷载标准值，可按下列规定采用：（1）操作层均布施工荷载的标准值，应根据脚手架的用途，按下表采用。1）结构脚手架：3.0kNm22）装修脚手架：2.0kNm2（2）脚手架的操作层层数按实际计算。4、模板支撑架的施工荷载标准值（

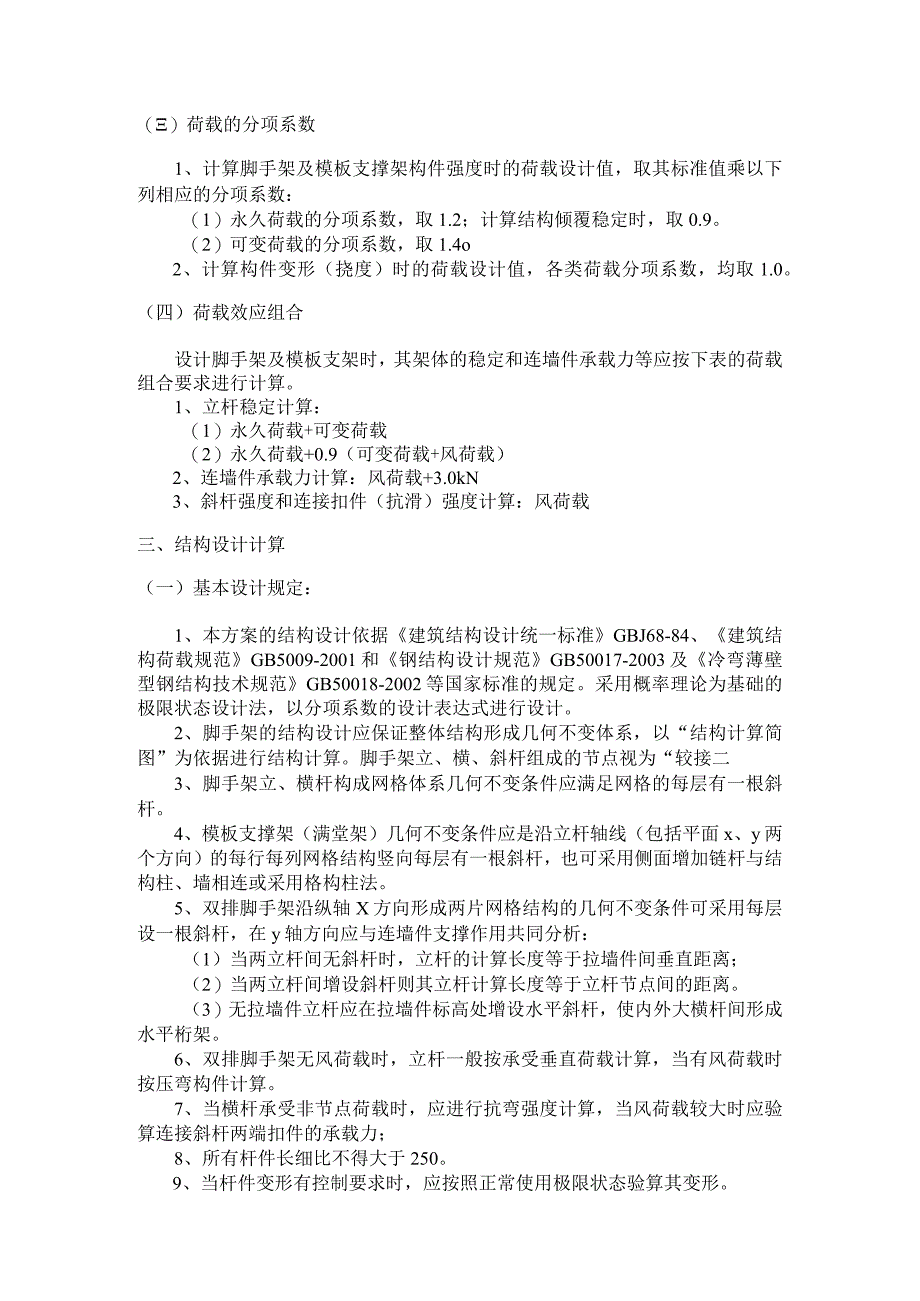

7、1）施工人员及设备荷载标准值按均布活荷载取1.0kNm2o（2）振捣混凝土时产生的荷载标准值可采用2.0kNm2o（）荷载的分项系数1、计算脚手架及模板支撑架构件强度时的荷载设计值，取其标准值乘以下列相应的分项系数：（1）永久荷载的分项系数，取1.2；计算结构倾覆稳定时，取0.9。（2）可变荷载的分项系数，取1.4o2、计算构件变形（挠度）时的荷载设计值，各类荷载分项系数，均取1.0。（四）荷载效应组合设计脚手架及模板支架时，其架体的稳定和连墙件承载力等应按下表的荷载组合要求进行计算。1、立杆稳定计算：（1）永久荷载+可变荷载（2）永久荷载+0.9（可变荷载+风荷载）2、连墙件承载力计算：风荷
8、载+3.0kN3、斜杆强度和连接扣件（抗滑）强度计算：风荷载三、结构设计计算（一）基本设计规定：1、本方案的结构设计依据建筑结构设计统一标准GBJ68-84、建筑结构荷载规范GB5009-2001和钢结构设计规范GB50017-2003及冷弯薄壁型钢结构技术规范GB50018-2002等国家标准的规定。采用概率理论为基础的极限状态设计法，以分项系数的设计表达式进行设计。2、脚手架的结构设计应保证整体结构形成几何不变体系，以“结构计算简图”为依据进行结构计算。脚手架立、横、斜杆组成的节点视为“较接二3、脚手架立、横杆构成网格体系几何不变条件应满足网格的每层有一根斜杆。4、模板支撑架（满堂架）几何
9、不变条件应是沿立杆轴线（包括平面x、y两个方向）的每行每列网格结构竖向每层有一根斜杆，也可采用侧面增加链杆与结构柱、墙相连或采用格构柱法。5、双排脚手架沿纵轴X方向形成两片网格结构的几何不变条件可采用每层设一根斜杆，在y轴方向应与连墙件支撑作用共同分析：（1）当两立杆间无斜杆时，立杆的计算长度等于拉墙件间垂直距离；（2）当两立杆间增设斜杆则其立杆计算长度等于立杆节点间的距离。（3）无拉墙件立杆应在拉墙件标高处增设水平斜杆，使内外大横杆间形成水平桁架。6、双排脚手架无风荷载时，立杆一般按承受垂直荷载计算，当有风荷载时按压弯构件计算。7、当横杆承受非节点荷载时，应进行抗弯强度计算，当风荷载较大时应
10、验算连接斜杆两端扣件的承载力；8、所有杆件长细比不得大于250。9、当杆件变形有控制要求时，应按照正常使用极限状态验算其变形。10、脚手架不挂密目网时，可不进行风荷载计算；当脚手架采用密目安全网或其他方法封闭时，则应按挡风面积进行计算。（二）施工设计施工设计应包括以下内容：1、工程概况：说明所服务对象的主要情况，外脚手架应说明所建主体结构高度，平面形状及尺寸；模板支撑架应按平面图说明标准楼层的梁板结构。2、架体结构设计和计算：（1）第一步：制定方案；（2）第二步：荷载计算；（3）第三步：最不利位置立杆、横杆、斜杆强度验算，连墙件及基础强度验算；（4）第四步：绘制架体结构计算图（平、立、剖）。3
11、、确定各个部位斜杆的连接措施及要求，模板支撑架应绘制顶端节点构造图；4、说明结构施工流水步骤，编制构配件用料表及供应计划；5、架体搭设，使用和拆除方法；6、保证质量安全的技术措施。（三）双排外脚手架的搭设高度1、双排外脚手架的搭设高度主要受以下因素影响：（1）最不利立杆的单肢承载力（应为立杆最下段）；（2）施工荷载及层数及脚手板铺设层数；（3）立杆的纵向和横向间距及横杆的步距；（4）拉墙件间距；（5）风荷载等的影响。2、最不利立杆的单肢承载力的计算，应确定最不利单肢立杆的计算长度；确定单肢立杆承载能力：N0Afo3、计算立杆的轴向力，根据施工条件确定荷载等级和层数以及脚手板的层数，计算立杆的轴
12、向力。（四）地基承载力计算1、当地基为岩石或混凝土时，可不进行计算，但应保证立杆底座与基底均匀传递荷载。2、当地基为回填土时，必须分层夯实，并应考虑雨水渗透的影响。地基承载系数：对碎石土、砂土、回填土应取0.4；对粘土应取0.5。3、当脚手架搭设在结构的楼板、挑台上时，立杆底座应铺设垫板，并应对楼板或挑台等的承载力进行验算。（五）模板支撑架计算1、高度大于8米的模板支撑架并有风荷载作用时，应验算迎风立杆所产生的拉力，不得超过立杆轴向力荷载，否则应采取措施保证架体整体稳定。相应风荷载在另一侧立杆中产生的压力，应叠加到立杆轴向力中并验算其强度。2、当采用缆风绳维持架体整体稳定时，缆风绳的初始拉力在
13、立杆中的数值应叠加到立杆轴力中；缆风绳的拉设与拆除应对称，否则应计算其偏心作用。四、构造要求(一)双排外脚手架1、双排脚手架应根据使用条件及荷载要求选择结构设计尺寸，横杆步距宜选用1.8m,廊道宽度(横距)宜选用1.2m,立杆纵向间距可选择不同规格的系列尺寸。2、曲线布置的双排外脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2.4米。3、双排外脚手架拐角为直角时，宜采用横杆直接组架；拐角为非直角时，可采用钢管扣件组架。4、脚手架首层立杆应采用不同的长度交错布置，底部横杆(扫地杆)严禁拆除，立杆应配置可调底座。5、脚手架专用斜杆设置应符合下列规定：(1)斜杆应设置在有纵向及
14、廊道横杆的碗扣节点上；(2)脚手架拐角处及端部必须设置竖向通高斜杆；(3)脚手架高度W20m时，每隔5跨设置一组竖向通高斜杆；脚手架高度大于20m时，每隔3跨设置一组竖向通高斜杆；斜杆必须对称设置；(4)斜杆临时拆除时，应调整斜杆位置，并严格控制同时拆除的根数。6、当采用钢管扣件做斜杆时应符合下列规定：(1)斜杆应每步与立杆扣接，扣接点距碗扣节点的距离宜Wl50mm;当出现不能与立杆扣接的情况时亦可采取与横杆扣接，扣接点应牢固；(2)斜杆宜设置成八字形，斜杆水平倾角宜在4560之间，纵向斜杆间距可间隔12跨；(3)脚手架高度超过20m时，斜杆应在内外排对称设置。7、连墙杆的设置应符合下列规定：
15、(1)连墙杆与脚手架立面及墙体应保持垂直，每层连墙杆应在同一平面，水平间距应不大于4跨；(2)连墙杆应设置在有廊道横杆的碗扣节点处，采用钢管扣件做连墙杆时,连墙杆应采用直角扣件与立杆连接，连接点距碗扣节点距离应W150mm；(3)连墙杆必须采用可承受拉、压荷载的刚性结构。8、当连墙件竖向间距大于4m时，连墙件内外立杆之间必须设置廊道斜杆或十字撑。9、当脚手架高度超过20米时，上部20米以下的连墙杆水平处必须设置水平斜杆。10、脚手板设置应符合下列规定：(1)钢脚手板的挂钩必须完全落在廊道横杆上，并带有自锁装置，严禁浮放；(2)平放在横杆上的脚手板，必须与脚手架连接牢靠，可适当加设间横杆,脚手板探头长度应小于150mm；（3）作业层的脚手板框架外侧应设挡脚板及防护栏，护栏应采用二道横杆。11、人行坡道坡度可为1：3,并在坡道脚手板下增设横杆，坡道可折线上升。12、人行梯架应设置在尺寸为1.8X1.8m的脚手架框架内，梯子宽度为廊道宽度的1/2,梯架可在一个框架高度内折线上升。梯架拐弯处应设置脚手板及扶手。13、脚手架上的扩展作业平台挑梁宜设置在靠建筑物一
