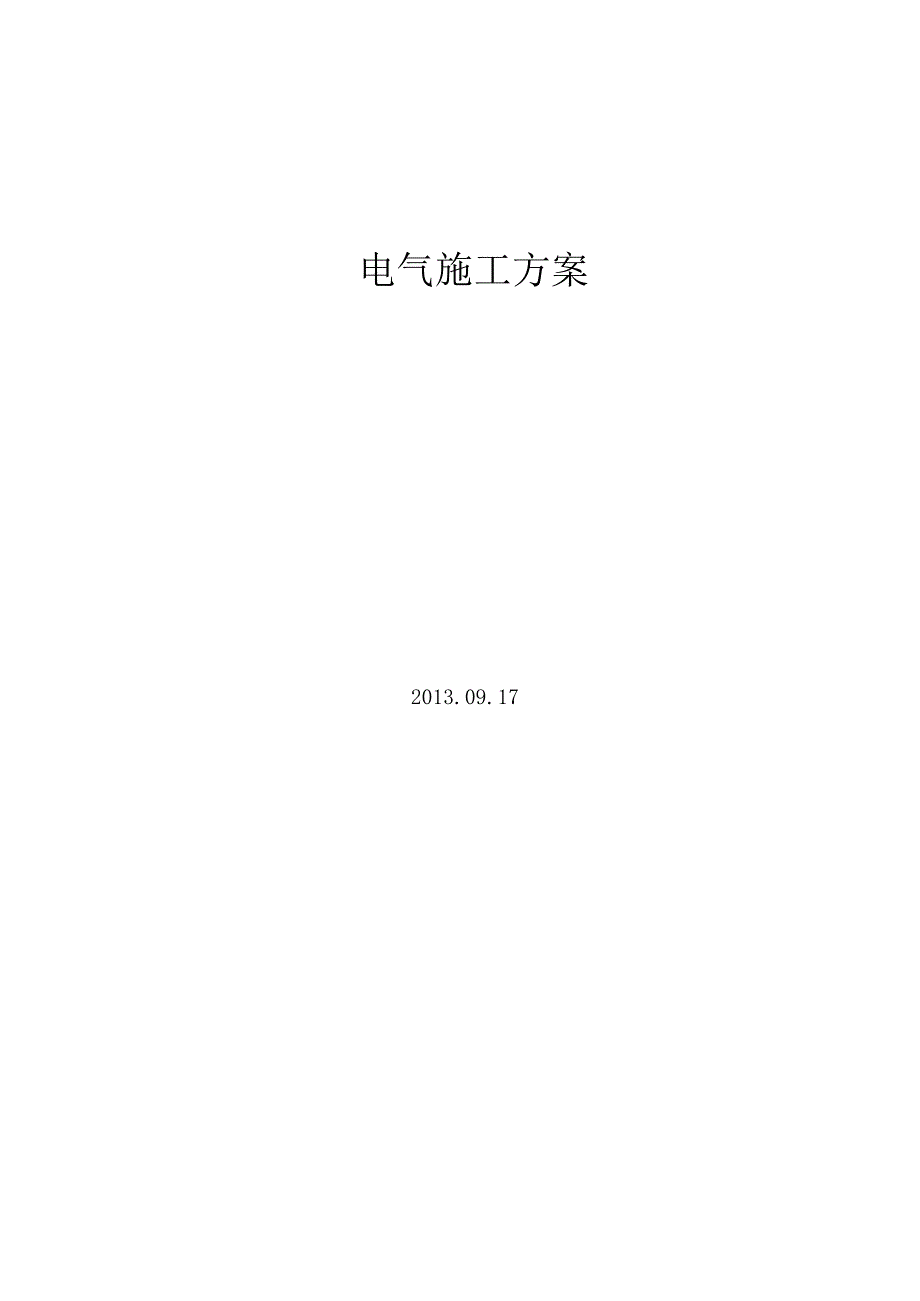

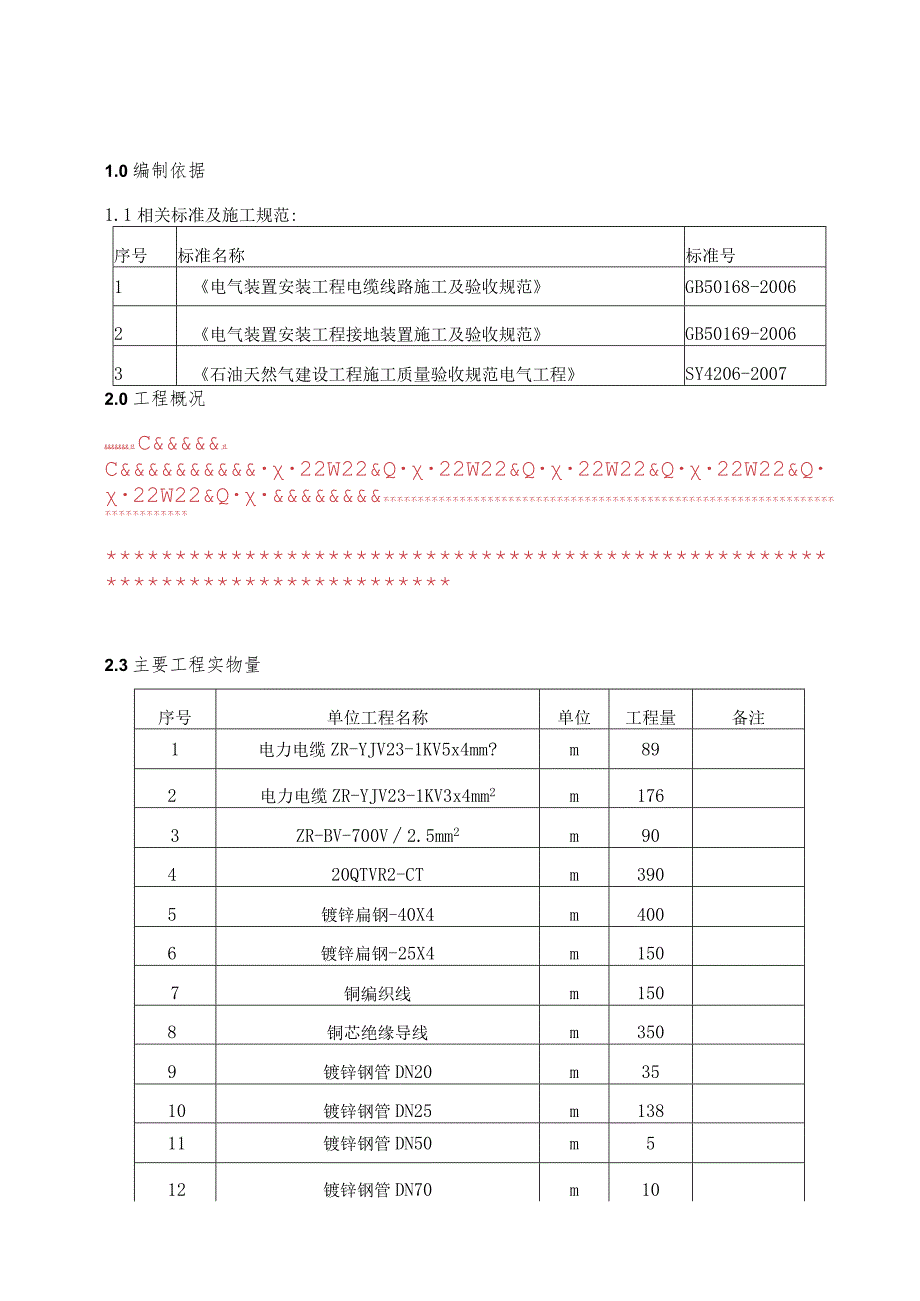

1、电气施工方案2013.09.171.0编制依据1.1相关标准及施工规范:序号标准名称标准号1电气装置安装工程电缆线路施工及验收规范GB50168-20062电气装置安装工程接地装置施工及验收规范GB50169-20063石油天然气建设工程施工质量验收规范电气工程SY4206-20072.0工程概况&丑C&丑C&22W22&Q22W22&Q22W22&Q22W22&Q22W22&Q&不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不不*2.3主要工程实物量序号单位工程名称单位工程量备注1电力电缆

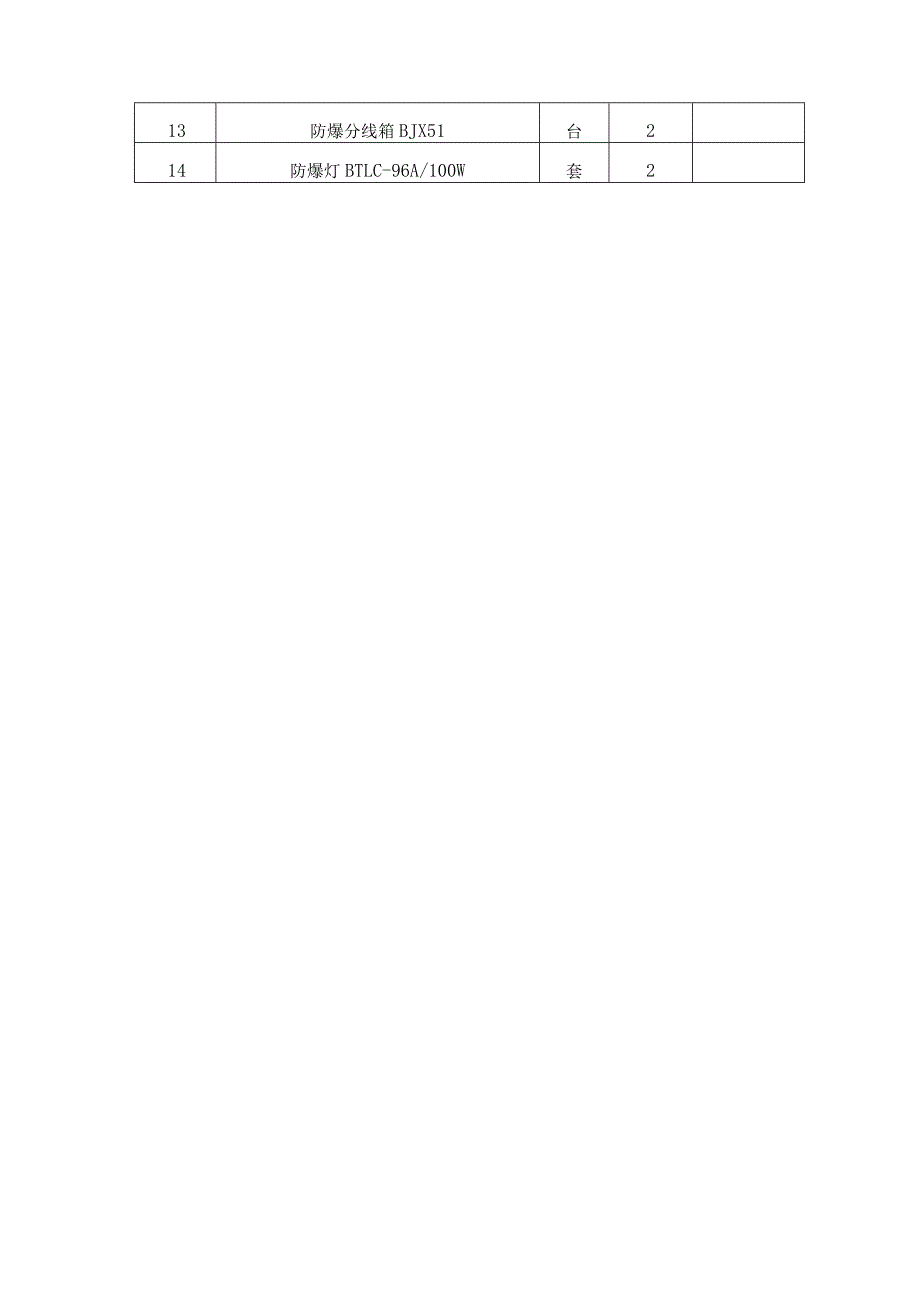

2、ZR-YJV23-1KV5x4mm?m892电力电缆ZR-YJV23-1KV3x4mm2m1763ZR-BV-700V2.5mm2m90420QTVR2-CTm3905镀锌扁钢-40X4m4006镀锌扁钢-25X4m1507铜编织线m1508铜芯绝缘导线m3509镀锌钢管DN20m3510镀锌钢管DN25m13811镀锌钢管DN50m512镀锌钢管DN70m1013防爆分线箱BJX51台214防爆灯BTLC-96A/100W套2序号单位工程名称单位工程量备注15防爆应急灯BTLC-96A1OOW套216防爆照明开关BAK52-10220VIOA个217防爆分线盒BHD51-ld个218防爆分线
3、盒BHD51-2d个219防爆穿线盒BCH51-F个420防爆电源接线盒JBI-C个3021防爆电源接线盒JB2-C个122防爆测温电阻WZP-148-G个323防爆尾端接线盒PMKG-LE个3224防爆三通接线盒BHD51-3个625防爆四通接线盒BHD51-4个426不锈钢防爆挠性管根5027锌包钢接地极ZRS24-2.5根132.4工期2013年09月30日-2013年11月30日，总工期60天。3.0施工组织机构及职责3.1项目组织结构图3.2部门职责3.2.1项目领导层项目经理对本工程实施项目法人管理,对重大问题进行决策，是质量、安全、工期、成本控制的主要责任人。在工程施工中，对业主
4、保证工期，对企业保证安全、控制成本。各专业负责人围绕项目经理对各自的分工负责，并将开展的工作统一向项目经理汇报。3.2.2施工管理层施工管理层设置各个专业的负责人。全面负责施工管理中的具体管理工作，为管理层提供决策依据和可靠信息，对作业层提供服务、工作指导、优化配置、成本控制、技术保障。并完成各自范围内的工作，统一由项目领导层负责。为基层提供良好的服务和后勤保障供应、树立良好的企业形象与精神面貌。3.2.3.施工作业层完成场内电缆桥架安装、电缆敷设、接地装置安装、电气接线、电气实验及固定支架的预制和后勤保障工作，按照投标文件规定的质量、安全、进度、工期的要求实现合同约定的目标。4.0劳动力计划
5、安排序号人员类型电气机组备注1管理人员32电工63电焊工14气焊工15司机26普工5合计17人5.0主要施工机械设备配备及进场计划序号设备名称规格型号单位数量备注1吊车根据实际需要台23客车沃尔沃台24生产指挥车沙漠王台15客货两用车江铃台26汽油电焊机本田台37对讲机健伍台108解放半挂车CA-41109-PK15t台26.0主要分部、分项工程施工方法技术及措施6.1电气施工主要技术方法6.1.1接地装置的施工1),电缆头、电缆保护管以及所有电气设备非载流金属部分均做可靠接地，接地电阻RW4o2)接地极采用N50X5X2500镀锌角钢，接地线采用-40X4镀锌扁钢，接地极间距5米，接地极埋深
6、顶端距地面不小于1米。接地体应垂直配置，除接地体外，接地体引出线垂直部分和接地装置的焊接部分应作防腐处理。3）接地体（线）的焊接采用搭焊接，搭接长度必须符合下列规定：（1）扁钢为其宽度的2倍（且至少3个棱边焊接）。（2）扁钢与钢管、扁钢与角钢焊接时，处在其接触部分两侧焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子。4）吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施。5）接地线在与厂区道路、管道等交叉和穿过墙壁地坪处应穿钢管保护，钢套管与接地线要做电气连通；6）接地体和连接体坑槽回填，回填土内不应掺杂石块和建筑垃圾等，回填土时应分层夯实；7）施工质量记录和
7、检查报告（1）施工记录应与施工同步进行，并能真实反映施工情况，记录将由QC工程师和技术人员检查。（2）检查报告由QC工程师填写，并能真实反映检查内容及质量情况。6.1.2电力电缆敷设D电缆敷设（1）一般规定A.验证电缆型号，规格应符合设计，电缆外观检查应无损伤，高压电缆绝缘测试合格。B.电缆放线架应放置稳妥，钢轴强度和长度应与电缆盘重量和宽度相配合。C.电缆应集中存放，存放处不得积水。保管期间电缆盘及包装应完好，电缆封端应严密。标志要齐全。D.防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求储存和保管。E.电力电缆在终端头与接头附近留有备用长度。F.电缆最小弯曲半径控制和聚氯乙烯电缆均
8、为10D,交联聚氯乙烯绝缘电力电缆为15D,其中D为电缆径。G.电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦推拉。H.电缆上不得有铠装压扁，电缆绞拧护层折裂等未消除的机械损伤。1.电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。标志牌应在电缆的终端头，拐弯处，人井处装设。标志牌上应标明线路号或电缆型号，规格及起迄地点。J.字迹清晰，不宜脱落。标志牌规格统一，应能防腐，挂装牢固。J桥架内电缆敷设加隔板隔离。（2）电缆固定A.垂直敷设或超过45度倾斜敷设的电缆在每个支架上，水平敷设的电缆，在电缆首末端及转角处，当对电缆间距有要求时，每隔5IOnl处。B.电缆进入缆沟、
9、建筑物、盘柜以及穿入护管时，出入口应封闭，管口应封闭。（3）管道（电缆护管）电缆敷设A.电缆出桥架后穿镀锌钢管埋地敷设，电缆进出地面、进出户外均穿镀锌钢管保护。B.护管内部应无积水，无杂物堵塞，穿电缆时，不得损伤护管。C.电缆护管在敷设电缆前，应进行疏通，清除杂物。2）电缆终端头制作（1）制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层。附加绝缘包绕、装配、热缩等应清洁。（2）电缆终端和接头应采取加强绝缘、密封防潮、机械保护等措施。（3）塑料绝缘电缆头制作时，应彻底清除半导电屏蔽层，对包带石墨屏蔽层应使用溶剂擦去碳迹。（4）塑料电缆每
10、相铜屏蔽和钢铠应锡焊接地线。（5）电缆芯线与接线端子头连接采取压接，应清除芯线的端子头管内油污和氧化层，压接F.模具与金属应配合恰当芯线与端子头搭接处应采用自粘带胶粘济等方式密封。6. 1.3电伴热热带安装电伴热系统安装遵循以下规范(1)电伴热系统必须将管道内原油的温度保持在45C-55oC之间。(2)电伴热系统持续运行温度应保持在121。C左右，断续运行可在215。C左右。(3)电伴热系统所使用的自补偿热电偶应能根据管线表面温度自动调节输出负荷。(4)电伴热操作控制面板安装位置应符合设计图纸要求，并有防爆装置。(5)电伴热电缆不应穿越或接触障碍物。电缆接线盒应绝缘密封良好。7. 1.4照明安
11、装工程a.设备和材料的检验和存放(1)现场材料应按相应的规定管理。(2)运到现场的设备材料应有出厂合格证和必要的出厂技术文件。检查是否符合定单要求，是否有损坏，腐蚀或变形缺陷。(3)设备材料应妥善存放在干燥干净的地方，以防灰，防潮，防腐。b.照明配电柜安装(1)配电柜安装前，应核对其规格、型号符合施工图要求，位于危险区域的配电箱应检查其防爆标志。(2)按施工详图要求完成配电柜基础或支架的施工，然后固定配电柜，其安装高度应符合施工图要求，同一位置或成列安装的配电柜高度或位置应力求一致。(3)柜内接线应整齐，回路编号齐全、正确，绝缘良好。(4)进出配电柜的电缆通道应畅通，在电缆连接后，应对电缆进口
12、孔进行密封处理。(5)按要求可靠接地。(6)位号按图纸。C.灯具安装(1)检查灯具的型号、规格与设计要求及所处区域分类要求相符。(2)按设计图选用灯具和安装方式。灯具配件应齐全，无机械损伤、变形、灯罩破裂、油漆剥落等现象。(3)按设计详图要求，完成灯具、灯杆的装配，接好灯线。灯具接线应统一，使相线接在螺口灯头的中心触点上或灯具开关上。灯具组装完后应作通电亮灯试验。（4）同一场所安装的灯具、开关高度应一致，每层设备平台上的灯具应对称分布，同一位置不同平台安装的灯具要求对齐。（5）灯具与支架的固定应牢固，灯具的安装要做到美观、整齐，灯杆垂直，固定可靠，焊接处应采取防腐处理。（6）灯具的安装方位正确
13、，并能满足使用要求。（7）高压钠灯安装时，要注意灯具的散热空间。（8）防爆灯具安装后，连接部分的接口要作好密封处理，灯具外壳须可靠接地。（9）街灯安装时，也宜在地面先组装，检查和试验布线的连接和绝缘电阻，通电试亮合格后，用吊车整体吊起并牢固固定。山插座安装（1）检查插座的型号、规格与所处区域分类要求相符。（2）同一场所安装的插座，高度应一致。安装方位应能满足使用要求。（3）电缆与插座的连接要符合接线柱标记。（4）防爆区域的插座其电缆进口要做好密封。e.电缆连接（1）按设计图确定电缆布线路径、配管和敷设电缆，并按敷设程序进行电缆施工。（2）导线连接应紧密，压按无松动，同一端子上导线不超过两根，在箱内导线应留有适当余量。f.测试（1）在通电前，要检查回路的绝缘电阻，绝缘电阻值应大于1M。（2）检查户外照明的光控系统。（3）分区域按回路检查灯具试照情况，并做好记录。g.施工质量记录和检查报告施工记录应与施工同步进行，并能真实反映施工情况，记录将由QC工程师和技术人员检查。7.0质量保证措施71项目质量保证体系本工程实施项目法施工，项目经理为工程质量第一责任者。该工程质量负责人，要经常与工程监理协商。严格遵守监理管理程序规定。对于出现的质量问题，各
