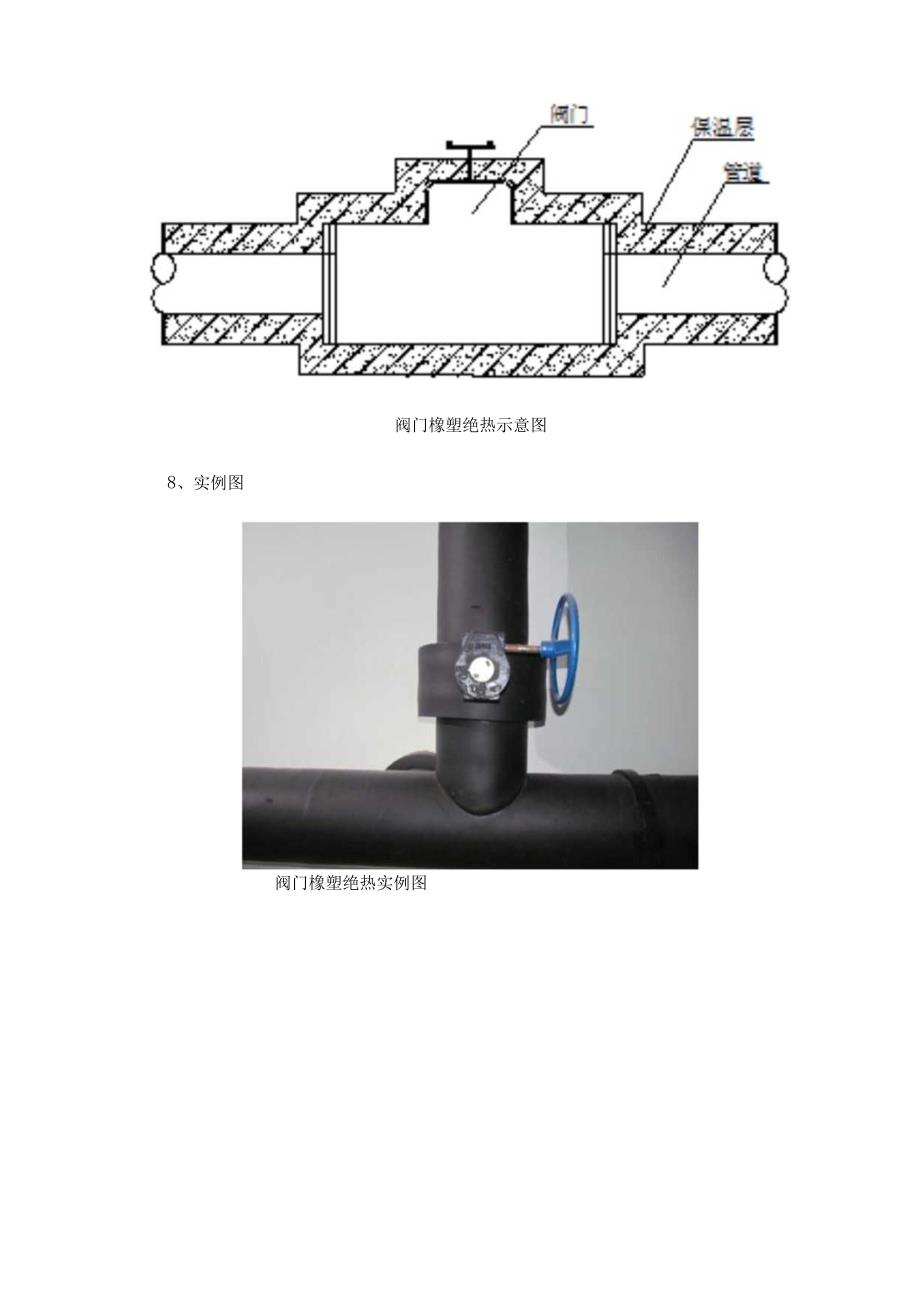

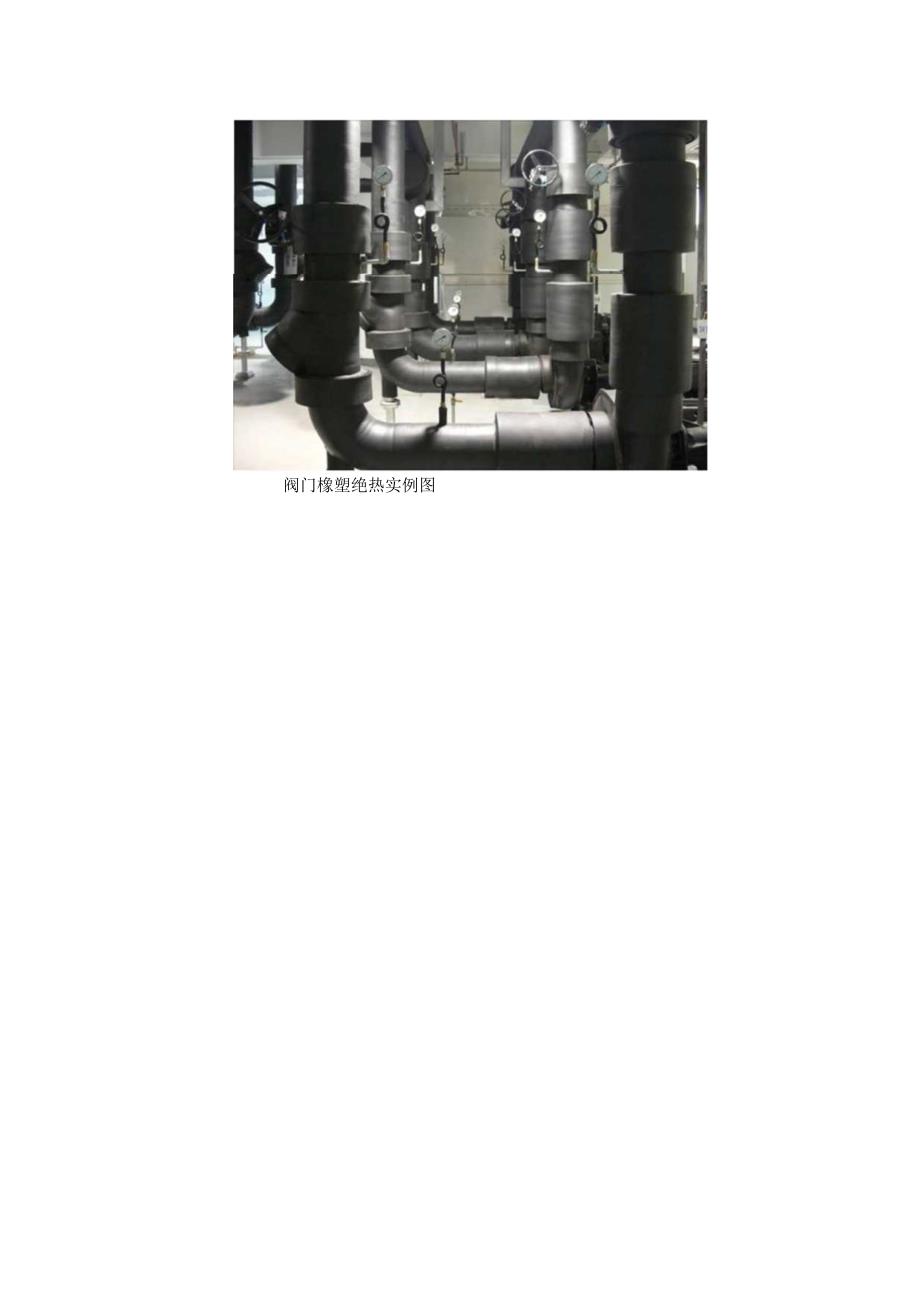

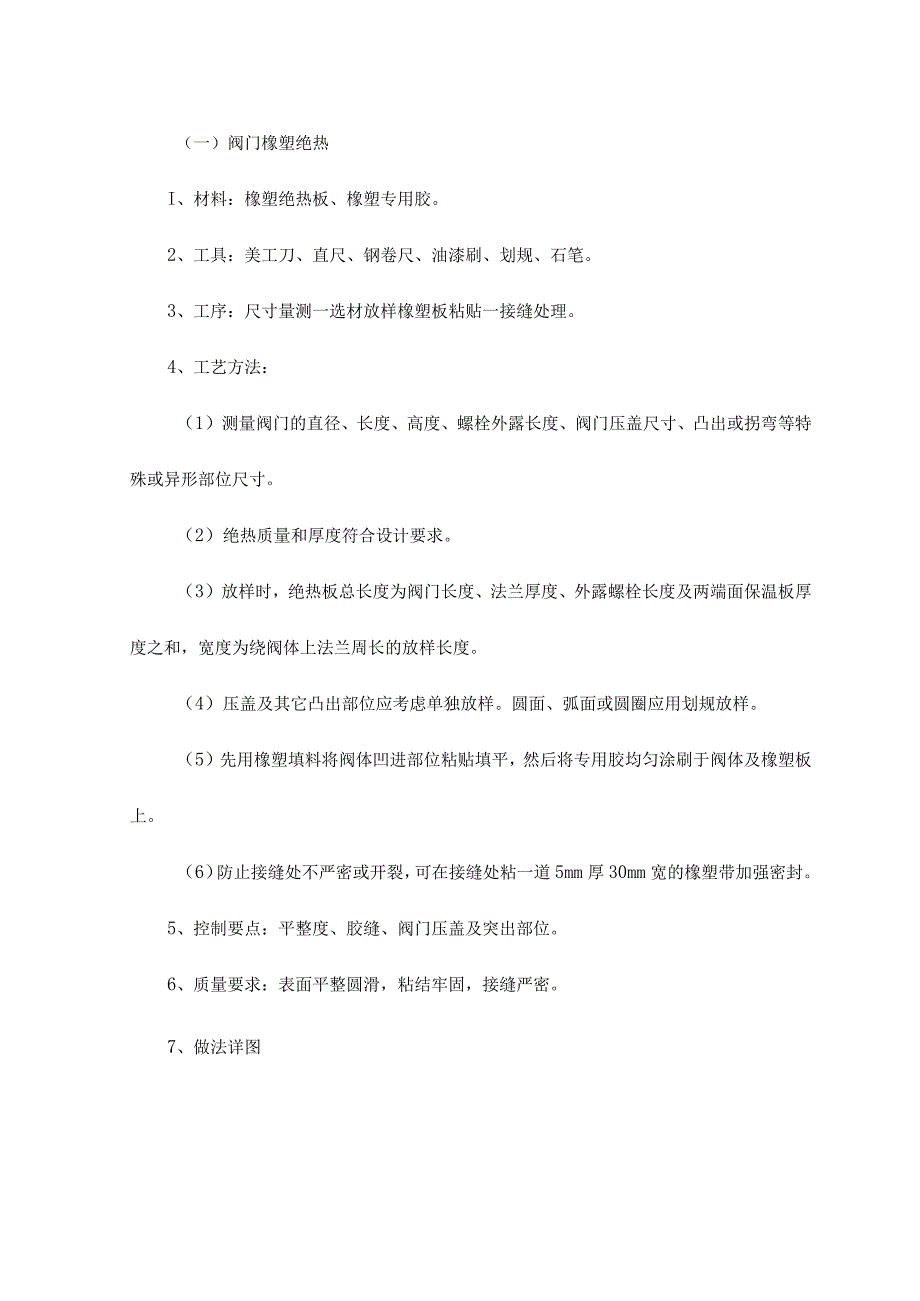

(一)阀门橡塑绝热I、材料:橡塑绝热板、橡塑专用胶。2、工具:美工刀、直尺、钢卷尺、油漆刷、划规、石笔。3、工序:尺寸量测一选材放样橡塑板粘贴一接缝处理。4、工艺方法:(1)测量阀门的直径、长度、高度、螺栓外露长度、阀门压盖尺寸、凸出或拐弯等特殊或异形部位尺寸。(2)绝热质量和厚度符合设计要求。(3)放样时,绝热板总长度为阀门长度、法兰厚度、外露螺栓长度及两端面保温板厚度之和,宽度为绕阀体上法兰周长的放样长度。(4)压盖及其它凸出部位应考虑单独放样。圆面、弧面或圆圈应用划规放样。(5)先用橡塑填料将阀体凹进部位粘贴填平,然后将专用胶均匀涂刷于阀体及橡塑板上。(6)防止接缝处不严密或开裂,可在接缝处粘一道5mm厚30mm宽的橡塑带加强密封。5、控制要点:平整度、胶缝、阀门压盖及突出部位。6、质量要求:表面平整圆滑,粘结牢固,接缝严密。7、做法详图阀门橡塑绝热示意图8、实例图阀门橡塑绝热实例图阀门橡塑绝热实例图
