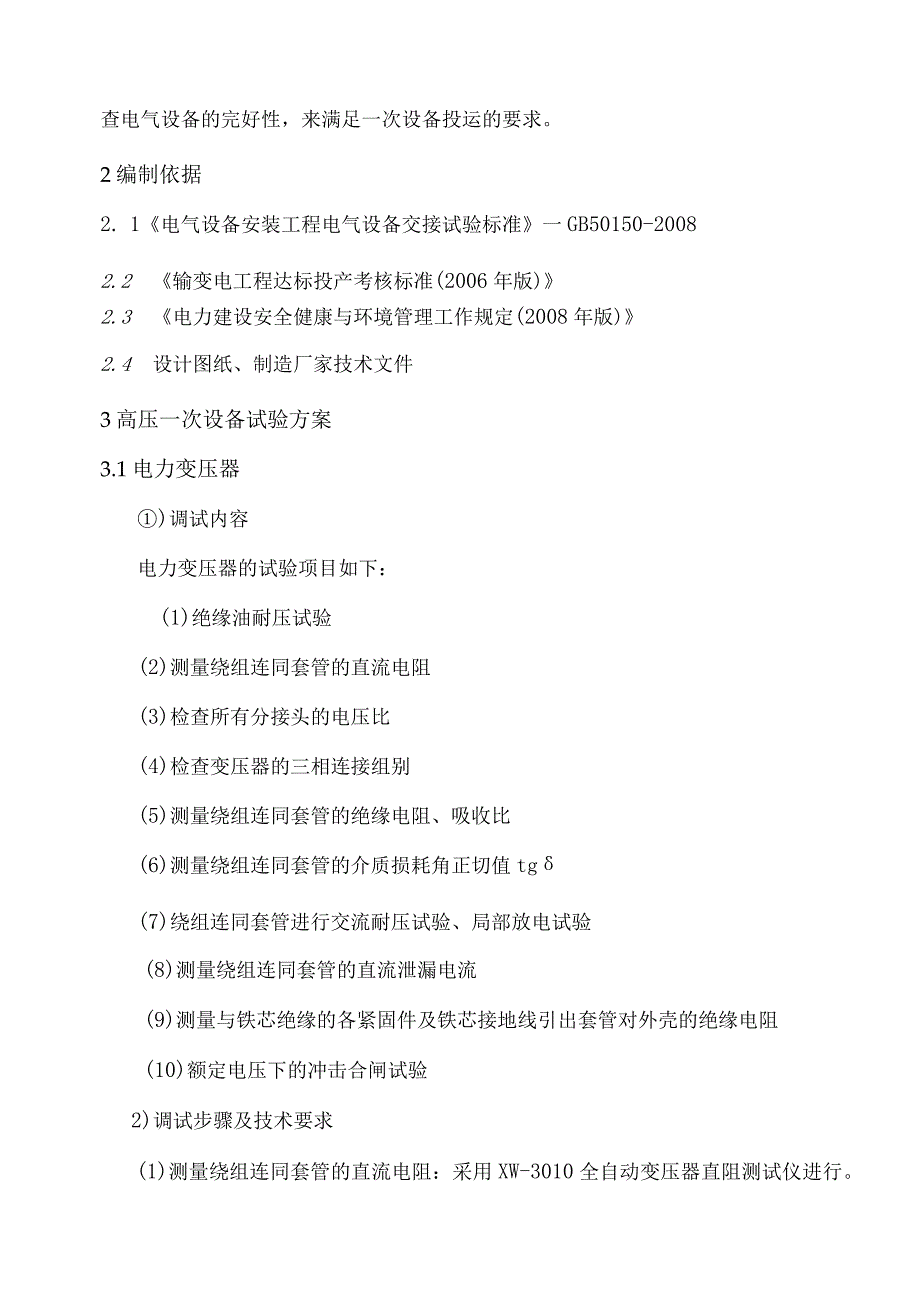

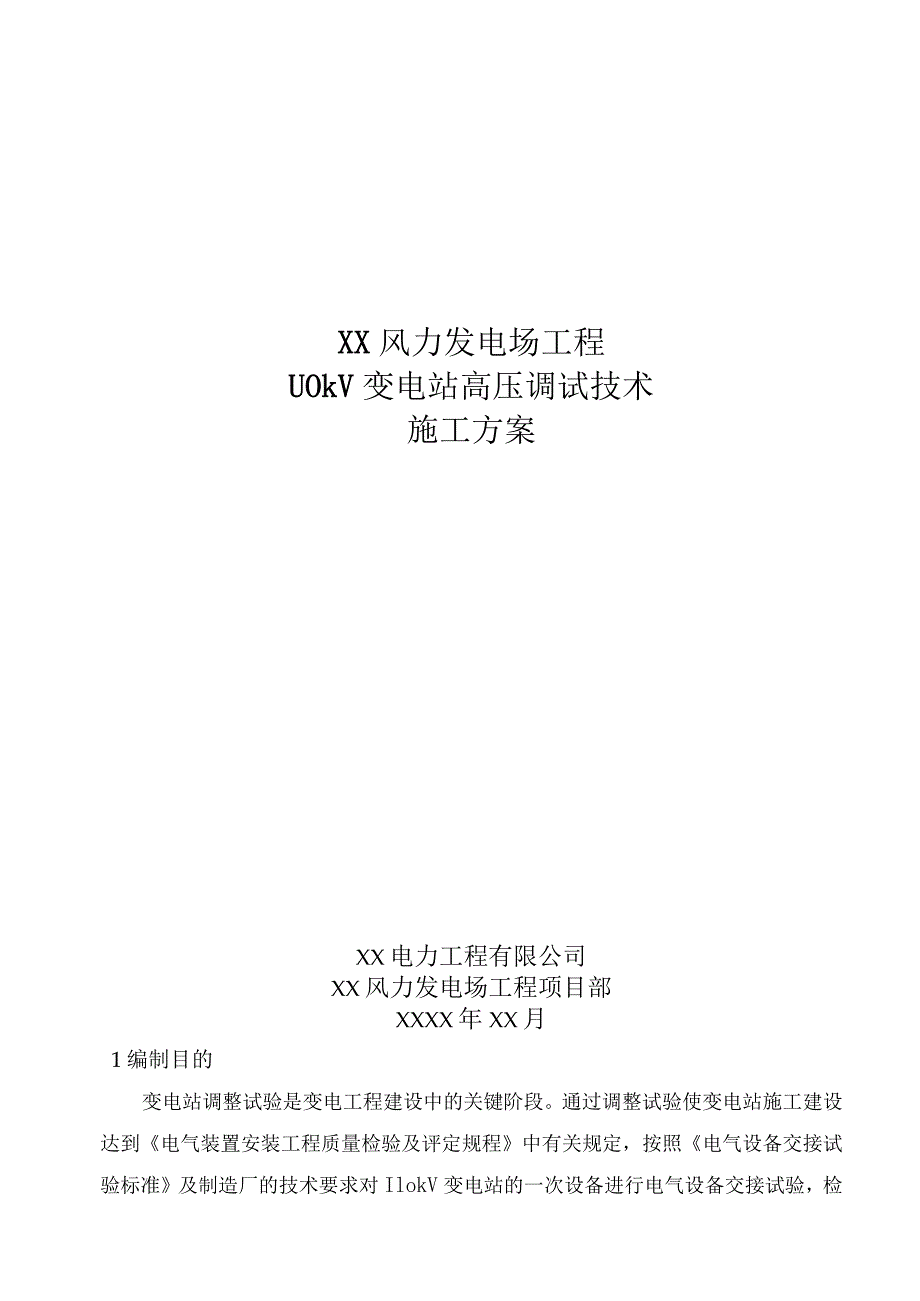

1、XX风力发电场工程UOkV变电站高压调试技术施工方案XX电力工程有限公司XX风力发电场工程项目部XXXX年XX月1编制目的变电站调整试验是变电工程建设中的关键阶段。通过调整试验使变电站施工建设达到电气装置安装工程质量检验及评定规程中有关规定，按照电气设备交接试验标准及制造厂的技术要求对IlokV变电站的一次设备进行电气设备交接试验，检查电气设备的完好性，来满足一次设备投运的要求。2编制依据2. 1电气设备安装工程电气设备交接试验标准一GB50150-20082.2 输变电工程达标投产考核标准(2006年版)2.3 电力建设安全健康与环境管理工作规定(2008年版)2.4 设计图纸、制造厂家技术
2、文件3高压一次设备试验方案3.1电力变压器 )调试内容电力变压器的试验项目如下：(1)绝缘油耐压试验(2)测量绕组连同套管的直流电阻(3)检查所有分接头的电压比(4)检查变压器的三相连接组别(5)测量绕组连同套管的绝缘电阻、吸收比(6)测量绕组连同套管的介质损耗角正切值tg(7)绕组连同套管进行交流耐压试验、局部放电试验(8)测量绕组连同套管的直流泄漏电流(9)测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻(10)额定电压下的冲击合闸试验2)调试步骤及技术要求(1)测量绕组连同套管的直流电阻：采用XW-3010全自动变压器直阻测试仪进行。变压器的直流电阻,与同温度下的出厂试验数据

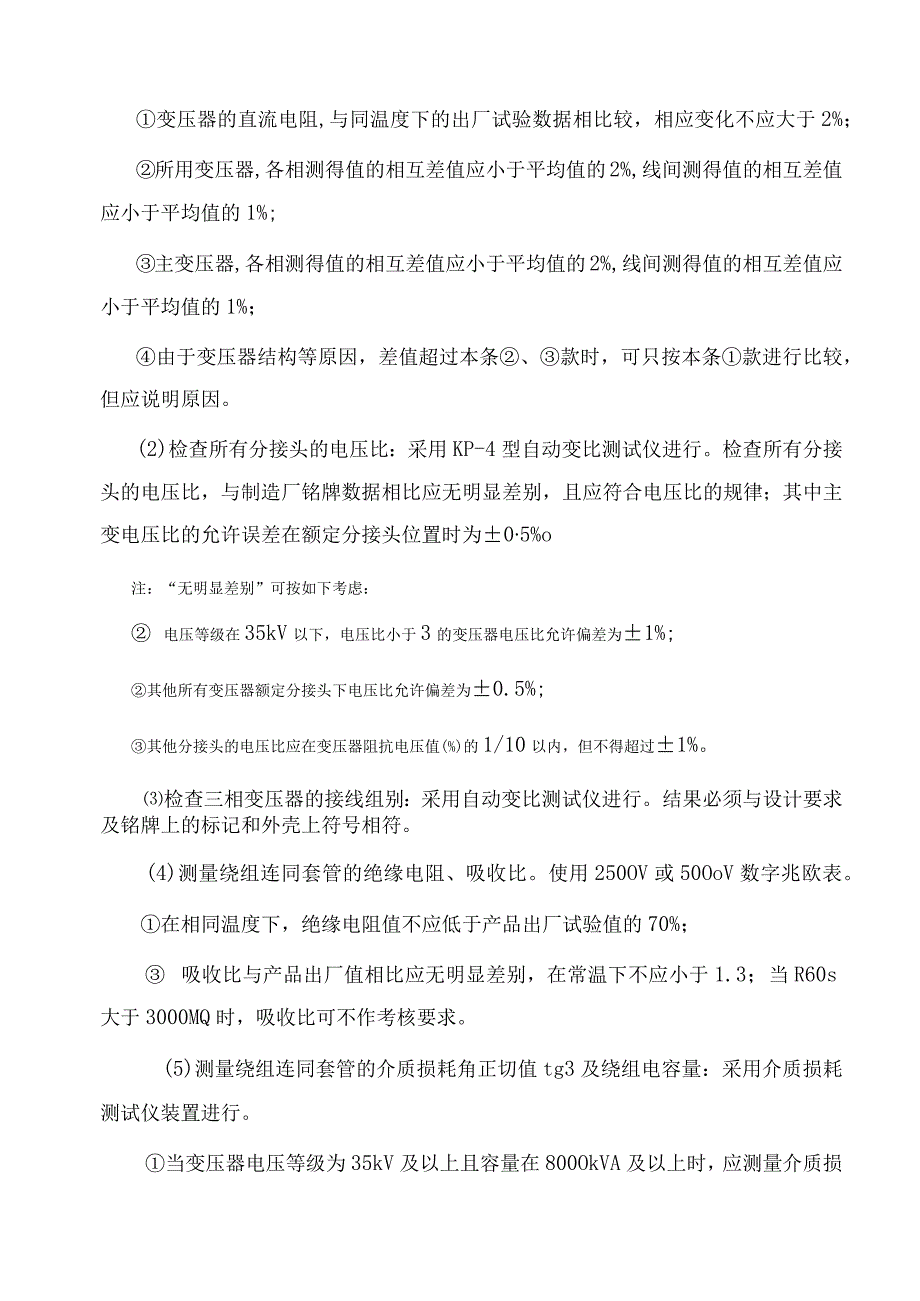

3、相比较，相应变化不应大于2%；所用变压器,各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%;主变压器,各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%；由于变压器结构等原因，差值超过本条、款时，可只按本条款进行比较，但应说明原因。(2)检查所有分接头的电压比：采用KP-4型自动变比测试仪进行。检查所有分接头的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；其中主变电压比的允许误差在额定分接头位置时为05%o注：“无明显差别”可按如下考虑： 电压等级在35kV以下，电压比小于3的变压器电压比允许偏差为1%;其他所有变压器
4、额定分接头下电压比允许偏差为0.5%;其他分接头的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过1%。检查三相变压器的接线组别：采用自动变比测试仪进行。结果必须与设计要求及铭牌上的标记和外壳上符号相符。(4)测量绕组连同套管的绝缘电阻、吸收比。使用250OV或50OoV数字兆欧表。在相同温度下，绝缘电阻值不应低于产品出厂试验值的70%； 吸收比与产品出厂值相比应无明显差别，在常温下不应小于1.3；当R60s大于3000MQ时，吸收比可不作考核要求。(5)测量绕组连同套管的介质损耗角正切值tg3及绕组电容量：采用介质损耗测试仪装置进行。当变压器电压等级为35kV及以上且容量在800O
5、kVA及以上时，应测量介质损耗角正切值tg8。换算至相同温度，被测绕组的tg8值不应大于产品出厂试验值得130%o(6)测量绕组连同套管的直流泄漏电流：使用直流高压发生器。 当变压器电压等级为35kV及以上且容量在800OkVA及以上时，应测量直流泄漏电流； 泄漏电流值不宜超过下表数值：油浸电力变压器绕组直流泄漏电流参考值额定电压直流试验电压峰值在下列温度时的绕组泄漏电流(UA)(kV)(kV)10203040506070802351117253955831251785151022335077112166250356203520335074Ill167250400570633304033507
6、4Ill1672504005705006020304567100150235330绕组连同套管进行交流耐压试验，使用试验变压器，规定如下:本站接地兼站用变压器，线端试验应按下表进行交流耐压试验；电力变压器和电抗器交流耐压试验电压标准系统标称电压设备最高电压交流耐受电压油浸式电力变压器和电抗器干式电力变压器和电抗器11.1-2.533.6148.567.22017101228241517.53632202444433540.568606672.5112110126160一220252(288)316一500550(504)544测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的)绝
7、缘电阻。进行器身检查的变压器,应测量可接触到的穿芯螺栓、辆铁夹件及绑扎钢带对铁粒、铁芯、油箱及绕组压环的绝缘电阻。当胡铁梁及穿芯螺栓一端与铁芯连接时，应断开后进行试验；不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯和夹件(有外引接地线的)的绝缘电阻测量；铁芯必须为一点接地；对变压器上有专用的铁芯接地线引出套管时,应在注油前测量其对外壳的绝缘电阻；采用2500V兆欧表测量，持续时间在Inlin,应无闪络及击穿现象。(9)油浸式变压器中的绝缘油注油前应进行工频耐压和微水分析，注油24小时后进行简化分析，局部放电试验和试运行24小时之后各进行一次色谱分析。(10)在额定电
8、压下对变压器的冲击合闸试验，应进行5次，每次间隔时间宜在5min,应无异常现象；冲击合闸宜在变压器高压侧进行；对于中性点接地的电力系统，试验时中性点必须接地。无电流差动保护的干式变压器可冲击3次。3)试验注意事项(1)试验时，应设遮栏，工作人员与带电部分应保持安全距离，并挂“高压危险”标志牌；(2)试验中应有专人进行安全监护，非试验人员不得滞留现场；(3)试验升压过程中，有专人观察变压器有无异常现象；(4)工作人员应坚守岗位，不得在试验区内随意走动；(5)全部参加试验的工作人员应听从工作负责人的统一指挥;(6)试验前应将变压器三侧引线全部拆除。试验前变压器应静放二天；(7)试验时变压器的套管电
9、流互感器的二次应短路接地；(8)试验过程中，若有以下现象：电压表指示波动大，电流表读数急剧增加，变压器内部有放电声等，应立即停止试验，判断找出原因。(9)试验过程中，应记录空气温度、湿度数据。若由于空气温度、湿度、表面脏污等影响，引起试品表面滑闪放电，不应认为被试品不合格，须经清洁、干燥后，再进行试验。3.2SF6断路器D调试内容SF6断路器的试验项目如下：(1)测量绝缘电阻(2)测量每相导电回路的电阻(3)测量断路器的分、合闸时间(4)测量断路器的分、合闸速度(5)测量断路器主、辅触头分、合闸的同期性及配合时间(6)断路器操动机构的试验(7)断路器电容器的试验(8)密封性试验(9)测量断路器
10、内SF6气体的含水量(10)气体密度继电器、压力表和压力动作阀的检查（三）交流耐压试验2)调试步骤及技术要求在充气过程中检查气体密度继电器及压力动作阀的动作值，应符合产品技术条件的规定，对单独运到现场的设备，进行校验。(2)测量断路器的绝缘电阻：整体绝缘电阻值测量，参照制造厂的规定。(3)每相导电回路的电阻值测量，采用100A开关回路直阻测试仪，直流压降法，测试结果应符合产品技术条件的规定。(4)测量断路器的分、合闸时间，在断路器额定操作电压、气压、液压下进行，实测数据应符合产品技术条件的规定，使用高压开关机械参数测试仪。(5)测量断路器的分、合闸速度，在断路器额定操作电压、气压、液压下进行，
11、实测数据应符合产品技术条件的规定，现场无条件安装采样装置的断路器，可不进行试验，使用高压开关机械参数测试仪。(6)测量断路器主、辅触头的三相或同相各断口分、合闸的同期性及配合时间，应符合产品技术条件的规定。(7)断路器操作机构的试验；(8)测量断路器内SF6气体含水量(20C的体积分数)，使用微水测试仪，应符合下列规定：与灭弧室相通的气室，应小于150uL/L；不与灭弧室相通的气室，应小于250uLL;SF6气体含水量的测定应在断路器充气48h后进行。(9)密封性试验应采用下列方法进行：采用灵敏度不低于1义10Y(体积比)的检漏仪对断路器各密封部位、管道接头等处进行检测时，检漏仪不应报警；泄漏
12、值得测量应在断路器充气24h后进行。(IO)交流耐压试验，应符合下列规定：在SF6气体的额定值进行。试验电压按出厂试验电压的80%；IlOkV以下电压等级应进行合闸对地和断口间耐压试验；罐式断路器应进行合闸对地和断口间耐压试验；3.3互感器1)调试内容互感器的试验项目如下：(1)测量绕组的绝缘电阻(2)绕组连同套管对外壳的交流耐压试验(3)测量35KV及以上电压等级互感器的介质损耗角正切值tg(4)绝缘介质性能试验(5)测量绕组的直流电阻(6)测量接线组别和极性(7)误差测量(8)测量电流互感器的励磁特性曲线(9)测量电磁式电压互感器的励磁特性(10)电容式电压互感器(CVT)的检测(11)密
13、封性能检查(12)测量铁心夹紧螺栓的绝缘电阻(13)局部放电试验2)调试步骤及技术要求（1）测量绕组的绝缘电阻，使用2500V兆欧表，应符合下列要求。测量一次绕组对二次绕组及外壳、各二次绕组间及对其对外壳的绝缘电阻；绝缘电阻值不宜低于100OMQ；测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻值不宜低于1000M,但由于结构原因而无法测量时可不进行；测量电容式电流互感器的末屏及电压互感器接地端（N）对外壳（地）的绝缘电阻，绝缘电阻值不宜小于1000MQ,若末屏对地绝缘小于100OMQ时,应测量其tg。（2）测量绕组的直流电阻：一般采用单臂电桥或自动直阻测试仪进行，应符合下列规定。电压互感器：一
14、次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%；二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%；电流互感器：同型号、同规格、同批次电流互感器一、二次绕组直流电阻和平均值的差异不宜大于10%o当有怀疑时，应提高施加的测量电流，测量电流（直流值）一般不宜超过额定电流的50虬（3）互感器误差测量应符合下列规定：用于关口计量的互感器（包括电流互感器、电压互感器和组合互感器）必须进行误差测量，送至国家授权的法定计量鉴定机构测量；用于非关口计量，电压等级35kV及以上的互感器，采用互感器变比特性测试仪进行误差测量；用于非关口计量，电压等级35kV以下的互感器，可检查互感器变比,应与制造厂铭牌值相符。对多抽头的互感器，只检查使用分接头的变比;非计量用的绕组应进行变比检查。(4)检查结线组别及单相互感器引出线的极性：采用指针表或互感器变比特性测试仪进行，应与铭牌和标志相符。(5)当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性曲线试验，使用电流互感器变比特性测试仪，当电流互感器为多抽头时，可在使用抽头或最大抽头测量，测量后核对是否符合产品要求。(6)电磁式电压互感器的励磁曲线测量，应符合下列要求：用于励磁
