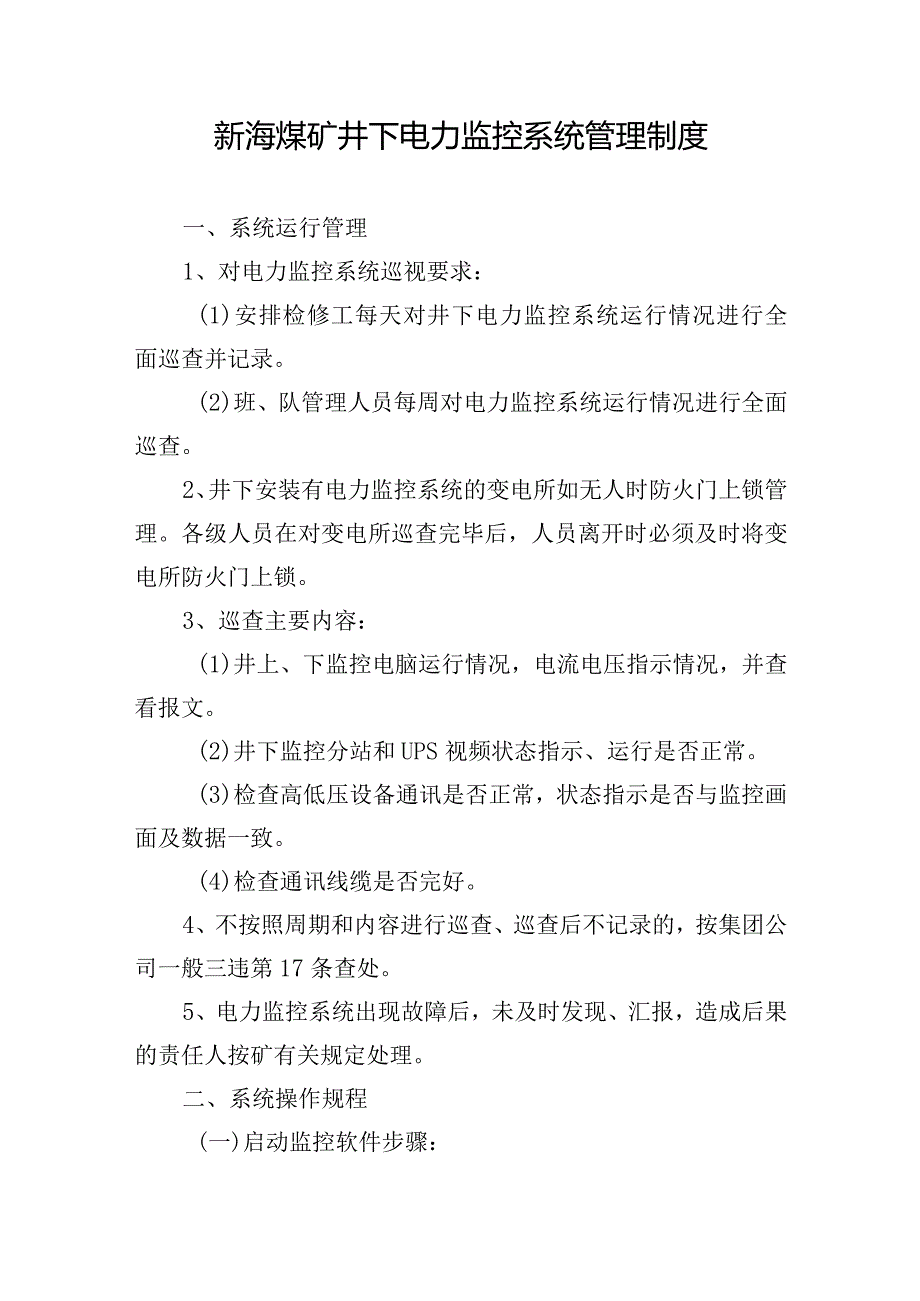

1、新海煤矿井下电力监控系统管理制度一、系统运行管理1、对电力监控系统巡视要求：(1)安排检修工每天对井下电力监控系统运行情况进行全面巡查并记录。(2)班、队管理人员每周对电力监控系统运行情况进行全面巡查。2、井下安装有电力监控系统的变电所如无人时防火门上锁管理。各级人员在对变电所巡查完毕后，人员离开时必须及时将变电所防火门上锁。3、巡查主要内容：(1)井上、下监控电脑运行情况，电流电压指示情况，并查看报文。(2)井下监控分站和UPS视频状态指示、运行是否正常。(3)检查高低压设备通讯是否正常，状态指示是否与监控画面及数据一致。(4)检查通讯线缆是否完好。4、不按照周期和内容进行巡查、巡查后不记录
2、的，按集团公司一般三违第17条查处。5、电力监控系统出现故障后，未及时发现、汇报，造成后果的责任人按矿有关规定处理。二、系统操作规程(一)启动监控软件步骤：1、启动电脑，电脑启动后，要求输入密码：“dljk”，进入桌面后，双击桌面“前置服务程序”，服务器启动后右下角任务栏会有系统运行状态显示。2、双击桌面“KJ360图标”，电力监控系统画面打开。(二)操作方法：1、分合闸操作：分合闸操作需要登录、信号复归、分合闸开关三个程序完成。(1)登录程序：组态工具“登录按钮”一系统管理一值班员f输入口令“110”一确认一完成(2)信号复归：目标变电所一目标开关一右键“信号复归”f完成(3)分合闸开关：目

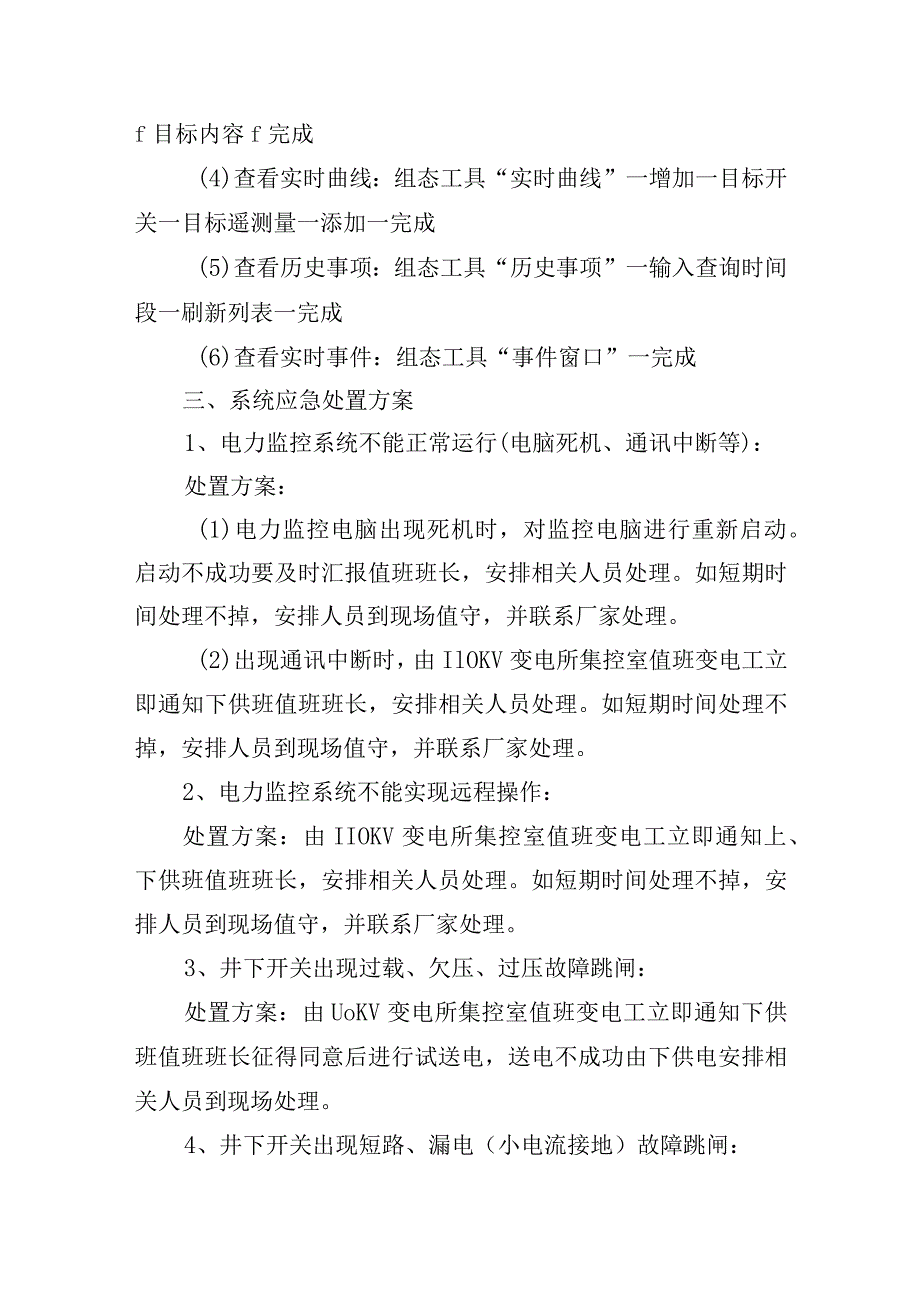

3、标开关一右键“遥控”f分别输入值班员K值班员2的口令“1、2”一确认口令一拉闸/合闸一遥控预置f遥控执行一完成2、修改定值操作：在登录程序完成后。目标变电所一目标开关一右键“保护定值”一取定值一目标定值一输入定值参数一确定一修改定值一固化定值一完成3、查看报文和相关参数操作：查看报文和相关参数分为查看电压棒图、报表、历史曲线、实时曲线、历史事件、实时事件。(1)查看电压棒图：组态工具“首页”一电压棒图一目标变电所一完成(2)查看报表：组态工具“报表浏览”一目标变电所报表一报表日期一刷新报表一完成(3)查看历史曲线：组态工具“历史曲线”一输入查询时间f目标内容f完成(4)查看实时曲线：组态工具“
4、实时曲线”一增加一目标开关一目标遥测量一添加一完成(5)查看历史事项：组态工具“历史事项”一输入查询时间段一刷新列表一完成(6)查看实时事件：组态工具“事件窗口”一完成三、系统应急处置方案1、电力监控系统不能正常运行(电脑死机、通讯中断等)：处置方案：(1)电力监控电脑出现死机时，对监控电脑进行重新启动。启动不成功要及时汇报值班班长，安排相关人员处理。如短期时间处理不掉，安排人员到现场值守，并联系厂家处理。(2)出现通讯中断时，由IlOKV变电所集控室值班变电工立即通知下供班值班班长，安排相关人员处理。如短期时间处理不掉，安排人员到现场值守，并联系厂家处理。2、电力监控系统不能实现远程操作：处
5、置方案：由IIOKV变电所集控室值班变电工立即通知上、下供班值班班长，安排相关人员处理。如短期时间处理不掉，安排人员到现场值守，并联系厂家处理。3、井下开关出现过载、欠压、过压故障跳闸：处置方案：由UoKV变电所集控室值班变电工立即通知下供班值班班长征得同意后进行试送电，送电不成功由下供电安排相关人员到现场处理。4、井下开关出现短路、漏电（小电流接地）故障跳闸：处置方案：由IlOKV变电所集控室值班变电工通报给下供班值班班长，由下供班值班班长安排相关人员到现场检查,查明原因后，符合送电条件，现场送电。5、井下开关出现风电闭锁、瓦斯电闭锁跳闸：处置方案：由监控中心复位后，电话通知IIOKV变电所
6、值班变电工，进行远程操作。送电不成功由下供电安排相关人员到现场处理。6、井下开关检修及做漏电试验：处置方案：由现场人员操作前通知UOKV变电所值班变电工，并由现场人员负责停送电操作。四、保障措施1、IloKV变电所集控室值班变电工坚守工作岗位，按时查看监控电脑运行情况，出现报文时要及时查看并处理。2、下供电值班班长和检修工接班后要将姓名和手机号码及时报给IIOKV变电所值班变电工，由变电工用专用记录本登记，应急时方便联系。3、下供电值班人员要坚守工作岗位，换好工作服，领好矿灯、自救器、便携仪，做好随时入井准备。4、值班人员要保持手机畅通，及时接听。5、远程操作停送电时，IlOKV变电所集控室一
7、人监护一人操作，现场负责人（如现场有人）使用电话与操作人员联系，两者采用口述被操作开关编号及名称方式确认停（送）电开关，同时记录开关编号，如现场负责人发令“停*号*负荷开关。电力监控操作人员复述“停*号*负荷开关”并记录。操作时，监护人确认被操作开关后输入指令,严禁操作人代监护人输入指令。6、具备远程送电功能的开关，停电后，防止误送电，必须断开远程送电开关控制回路。开关有远程、就地选择功能的，停电后，把选择开关置就地位，防止误送电。7、每季度至少核对一次开关站址，远程操作一次开关以验证遥控性能。8、电力监控工作站严禁与互联网进行联网，并对电力监控工作站USB接口进行屏蔽，防止通过使用USB接口的设备感染电脑，造成系统瘫痪。9、电力监控工作站严禁安装游戏软件等与电力监控系统无关的其他软件。严禁作为日常办公电脑。
