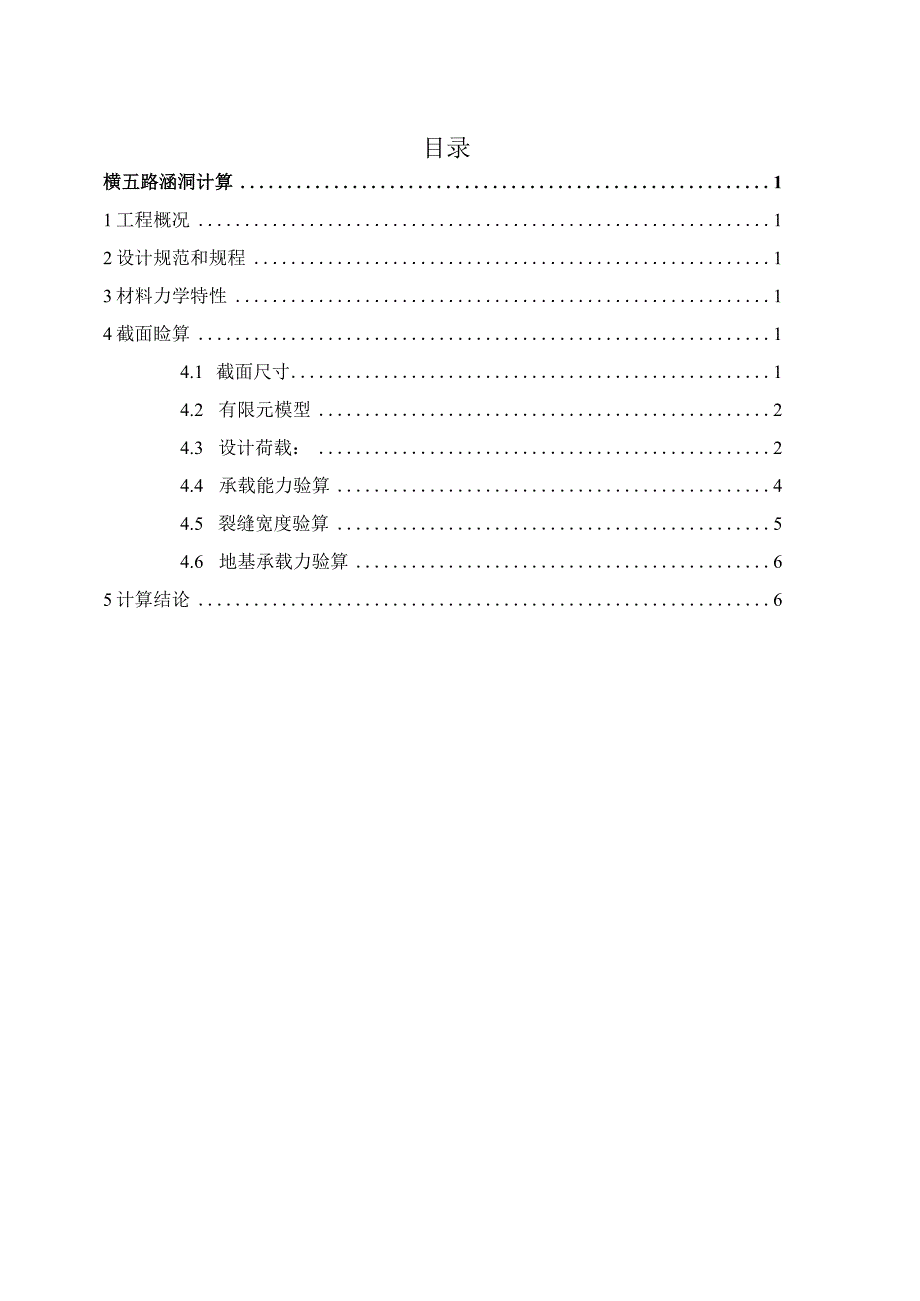

1、目录横五路涵洞计算11工程概况12设计规范和规程13材料力学特性14截面睑算14.1 截面尺寸14.2 有限元模型24.3 设计荷载:24.4 承载能力验算44.5 裂缝宽度验算54.6 地基承载力验算65计算结论6横五路涵洞计算1工程概况横五路涵洞:该涵洞全长68.1m,净宽4.5,净高3.Om,采用闭口钢筋混凝土结构,顶底厚50Cnb侧板板厚50cm。2设计规范和规程3 .公路桥涵设计通用规范(JTGD60-2015);4 .公路桥涵地基与基础设计规范(JTG3363-2019);5 .公路桥涵施工技术规范(JTGTF50-2011);6 .公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG

2、3362-2018);7 .公路涵洞设计细则(JTG/TD65-04-2007)8 .“midas2019”有限元计算软件3材料力学特性表1材料特性材料号名称弹性模量(Mpa)剪切模量(Mpa)抗压强度设计值(Mpa)抗拉强度设计值(Mpa)1C303.0X1041.2X10413.81.392HRB4002.0X105一3303304闭口段验算4.1截面尺寸(1)横断面布置涵洞净宽4.5m,净高3.0m,采用闭口箱式结构,顶底厚50Cnb侧板板厚50CnbC30钢筋混凝土结构,顶底板和侧墙主筋为HRB400钢筋,直径22mm;布置图详见图纸所示。4.2 有限元模型采用有限元分析软件Midas

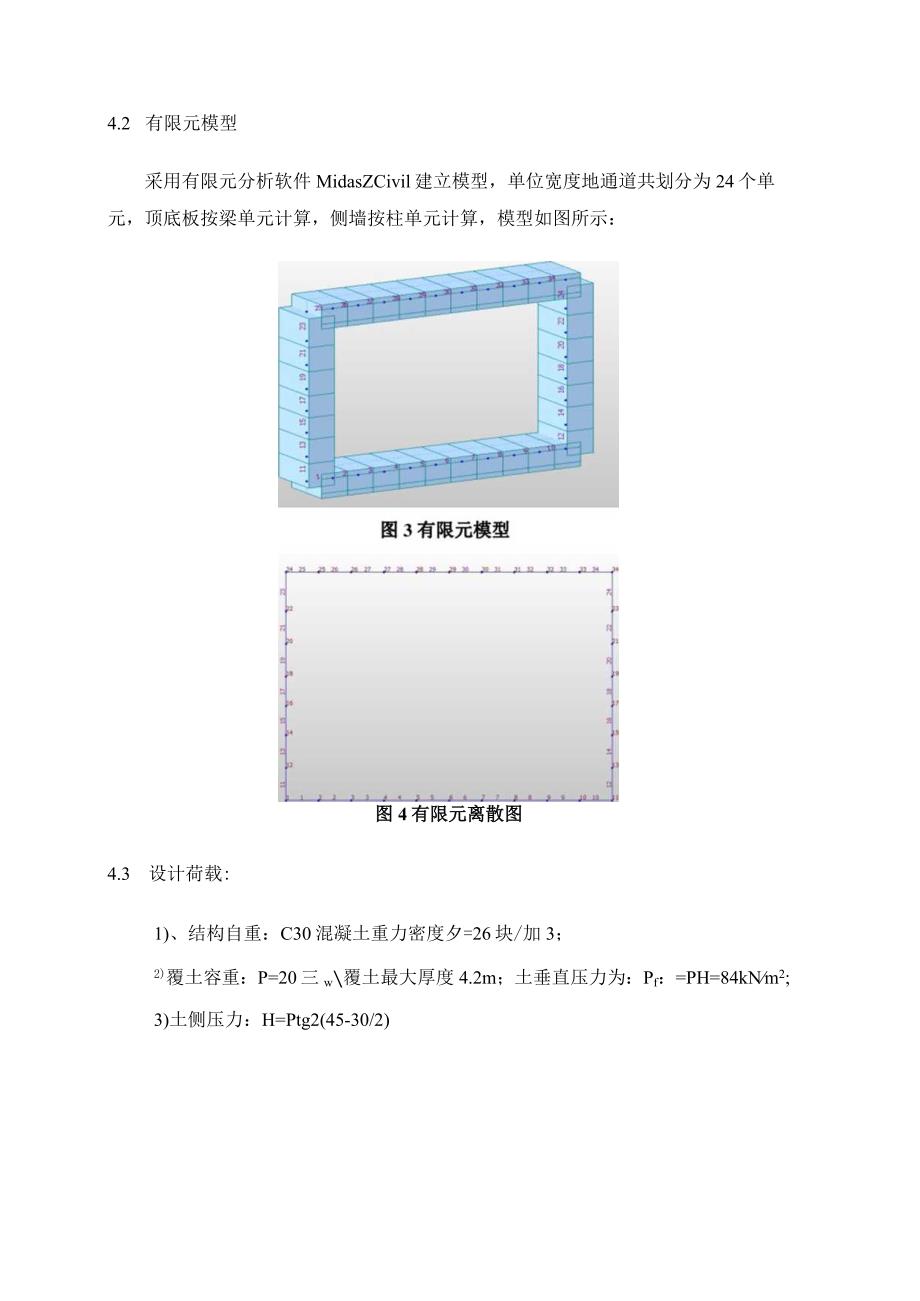

3、ZCivil建立模型,单位宽度地通道共划分为24个单元,顶底板按梁单元计算,侧墙按柱单元计算,模型如图所示:图4有限元离散图4.3 设计荷载:1)、结构自重:C30混凝土重力密度夕=26块/加3;2)覆土容重:P=20三w覆土最大厚度4.2m;土垂直压力为:Pf:=PH=84kNm2;3)土侧压力:H=Ptg2(45-30/2)图5竖向荷载图6横向向荷载4)车辆荷载:图8横向向荷载图7竖向荷载5)水重:水重按26kN?考虑;图9箱内水荷载6)地面堆载:P=10A/V/m2gWgWgWWg图10地面堆载荷载4.4 承载能力验算荷载组合:1.2恒载+1.4汽车荷载,内力如下图1)顶底板抗弯验算图10弯矩包络(kNm)2222210 1vJ “co-o三X三X 工图11剪力包络(kN)经验算,涵洞顶底板承载力验算满足规范要求。2)侧墙抗压验算图12正截面抗压承载能力验算图从图中可以看出截面抗压满足要求。4.5 裂缝宽度验算1)顶、底板裂缝宽度验算由图可知,顶底板裂缝宽度值满足规范要求。2)侧墙裂缝宽度验算由图可知,侧墙裂缝宽度值满足规范要求。4.6 地基承载力验算作用于地基上的力为:F=1232kN;则作用于基底的应力为:=-=-=224KpaA5.5故取地基承载力不得低于260Kpao经计算,涵洞满足安全,适用,耐久的条件。5计算结论经验算,涵洞结构满足承载力及使用要求,结构安全。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 公路与桥梁

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1
