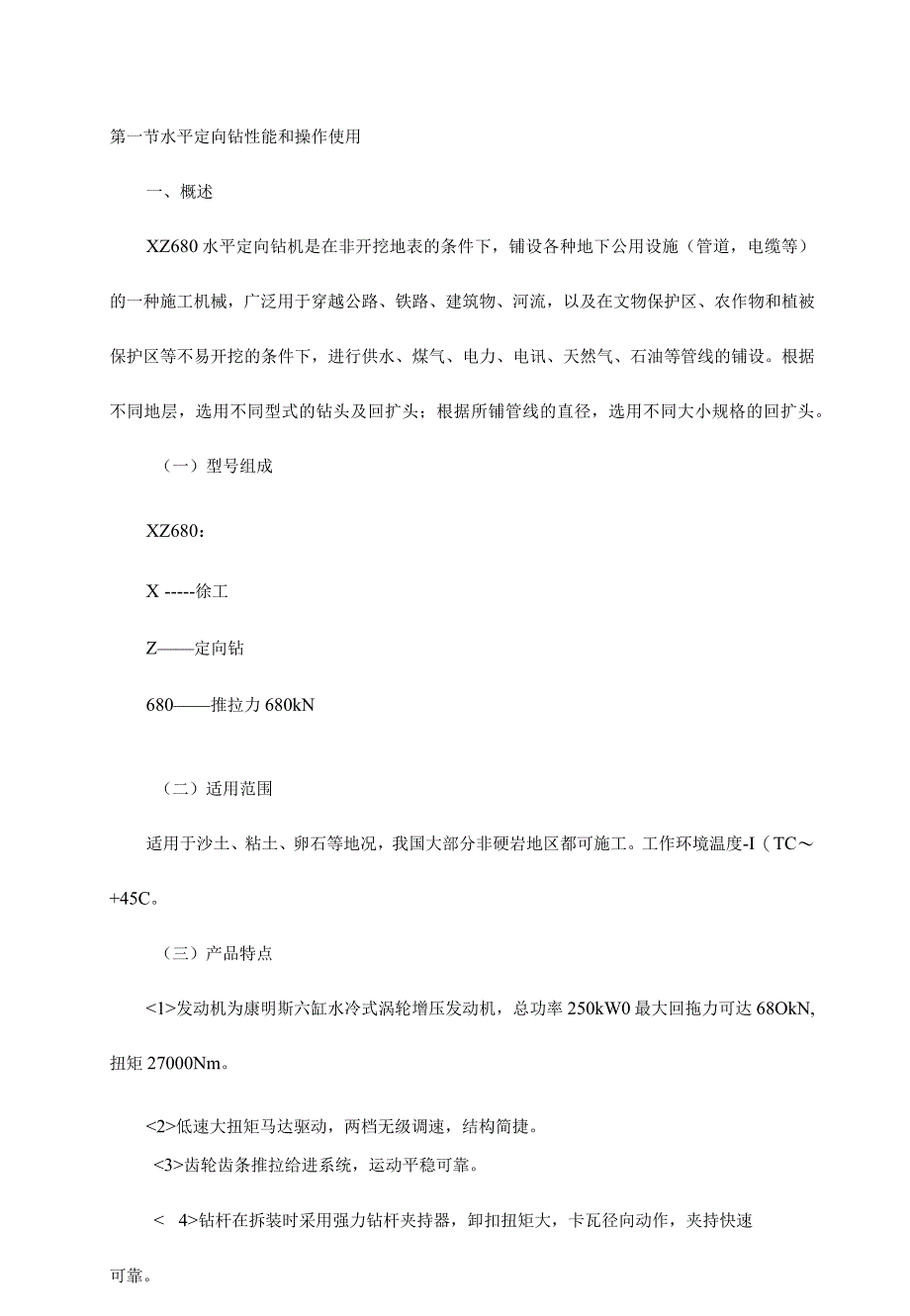

1、第一节水平定向钻性能和操作使用一、概述XZ680水平定向钻机是在非开挖地表的条件下，铺设各种地下公用设施（管道，电缆等）的一种施工机械，广泛用于穿越公路、铁路、建筑物、河流，以及在文物保护区、农作物和植被保护区等不易开挖的条件下，进行供水、煤气、电力、电讯、天然气、石油等管线的铺设。根据不同地层，选用不同型式的钻头及回扩头；根据所铺管线的直径，选用不同大小规格的回扩头。（一）型号组成XZ680：X徐工Z定向钻680推拉力680kN（二）适用范围适用于沙土、粘土、卵石等地况，我国大部分非硬岩地区都可施工。工作环境温度-I（TC+45C。（三）产品特点发动机为康明斯六缸水冷式涡轮增压发动机，总功率

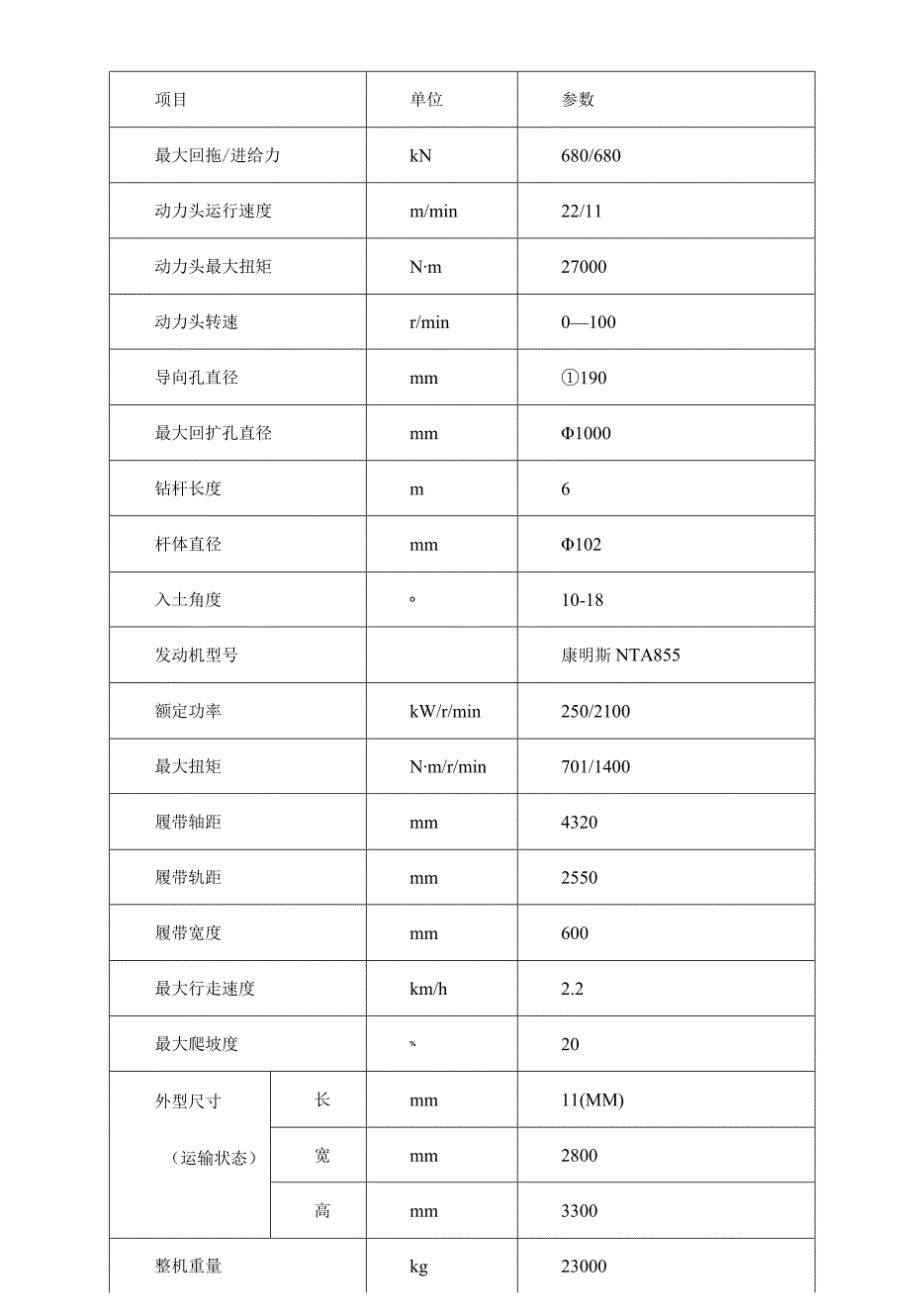

2、250kW0最大回拖力可达68OkN,扭矩27000Nm。低速大扭矩马达驱动，两档无级调速，结构简捷。齿轮齿条推拉给进系统，运动平稳可靠。钻杆在拆装时采用强力钻杆夹持器，卸扣扭矩大，卡瓦径向动作，夹持快速可靠。高强钻架，适应不同长度钻杆；可滑动钻架，角度调节方便。随机配备2吨随车起重装置，方便进行吊装作业。二、主要性能及参数机器外形主要性能与参数项目单位参数最大回拖/进给力kN680/680动力头运行速度m/min22/11动力头最大扭矩Nm27000动力头转速r/min0100导向孔直径mm190最大回扩孔直径mm1000钻杆长度m6杆体直径mm102入土角度O10-18发动机型号康明斯NT
3、A855额定功率kW/r/min250/2100最大扭矩Nm/r/min701/1400履带轴距mm4320履带轨距mm2550履带宽度mm600最大行走速度km/h2.2最大爬坡度%20外型尺寸（运输状态）长mm11(MM)宽mm2800高mm3300整机重量kg23000三、结构简介XZ680水平定向钻机是自成一体的定向钻孔装置。整机主要有底盘、动力头、钻架、发动机系统、随车吊、虎钳、锚固装置、液压系统、电气系统及泥浆系统等部件组成。1底盘底盘主要包括主车架和左、右行走装置。左、右行走装置和主车架直接焊接成一体，车架后端带有H型液压支腿。行走装置包括履带张紧装置、橡胶履带总成、驱动轮、导向
4、轮、支重轮及行走减速机等组成。行走减速机选用内藏式行星减速机（包括马达），输出扭矩大、结构紧凑。2、发动机系统发动机系统包括发动机、水散热器、空滤器、消声器等，是整个机器的动力源。发动机选用康明斯公司的NTA855增压水冷发动机，发动机额定功率为250kW21OOrZmin,水散热器为吸风式散热器。3、动力头动力头是机器的主要工作机构，采用低速大扭矩液压马达驱动，再驱动动力头输出轴，传动效率高，主要有以下功能，驱动钻杆钻头回转；承受钻进、回拖过程中产生的反力;泥浆进入钻杆的通道。动力头主轴浮动，可以有效保护钻杆螺纹。4、动力头推拉装置动力头推拉装置是动力头回拉或进给运动的执行机构，通过柱塞马达
5、、减速机，通过齿轮齿条传动向动力头提供进给力或回拉力。钻架可以前后滑动，通过角度调整油缸，来调节合适的钻进角，以适应钻进要求。5、随车起重装置借助随车起重机,可较方便地进行装卸钻杆或起吊钻具，减轻操作者的劳动强度,提高工作效率。6、强力钻杆夹持器包括上虎钳与下虎钳,位于滑架前部,上虎钳有夹紧与旋转两个动作，上、下虎钳动作配合动力头的移动以完成钻杆螺纹的拧紧或放松。上、下虎钳可以分离和结合。7、锚固装置地锚机构起整机锚固作用,位于整机的前端,可提高整机作业稳定性。8、泥浆系统采用600升随机大流量泥浆泵，满足钻孔需要。9、电气系统XZ680定向钻的电气控制系统主要分为：发动机的起动、熄火与检测，
6、地面行走控制，虎钳控制，动力头的推拉及旋转控制，油门的加速及减速的控制，动力头的前后限位等几个部分。它是由左控制台、右控制台、仪表箱、行走控制盒等组成。1、发动机的起动、熄火和仪表指示、灯光报警：该部分为直流24V单线制电源，负极搭铁。它采用两只12V蓄电池串联后和发电机一起供整机用电。车辆起动时由蓄电池提供电能，当发动机运行后，由发电机发出的直流电供本机用电，并同时给蓄电池充电。按下熄火开关或急停开关即可使发动机停止运行。 水温表发动机水温表是用于指示发动机冷却水的温度，当水温高于设定值时，水温报警开关闭合，水温报警指示灯亮，此时应停机检查。 油压表油压表是用于指示发动机润滑油的压力。当油压
7、低于设定值时，油压报警开关闭合，油压报警指示灯亮，此时应停机检查。 燃油表指示发动机燃油箱的油位。当燃油箱的油位过低时，应及时加入燃油。 转速表记录发动机当前的转速。小时表记录发动机工作的小时数。电压表指示电气系统当前的电压。报警指示灯滤油器报警灯：当滤油器发生堵塞时，该灯亮，此时应及时清理或更换滤芯。发动机低油压、高水温报警灯：当指示灯亮时，应及时的检查发动机。2、油门的控制通过油门开关对油门驱动器电源正极及负极的换向,控制直流步进电机的正转与反转，使油门拉杆向前、向后运行，从而实现发动机油门的增加或减小。3、地面行走控制 行走手柄：通过对左右履带行走手柄的前推、后拉，控制电液比例阀，从而实
8、现整机的前进、后退或转向。 急停开关：紧急情况下关闭发动机。4、功能开关 动力头的旋转：通过操作手柄向前或向后的操作，控制动力头的旋转电液比例阀，同时还能实现动力头的高速旋转。 动力头的推拉：通过操作手柄向前或向后的操作，控制动力头的推拉电液比例阀，同时还能实现动力头的快速推拉。虎钳的控制：虎钳的夹紧与旋转、虎钳的分离，是通过相应的开关控制电磁阀实现的。旋转制动：是通过相应的开关控制电磁阀来实现动力头的旋转制动。推拉强制：当动力头碰到前后限位开关时，动力头无法运行,按下推拉强制开关,动力头仍可运行。5、电视监控系统（选装）：它包括彩色电视接收机、摄像头等。通过彩色电视接收机、摄像头可以看到后部
9、不易看到的地方。四、安全要求四、安全要求1、在施工现场操作该设备前请仔细阅读以下内容：11、除非通过专门培训和有经验的合格操作人员外，其他人不得操作钻机。1.2、 施工前与当地的公用管线公司联系，他们协助将施工沿线的原有地下管道、电缆等的位置进行探测清楚并作好标记，如果在施工中损坏了管线，及时与有关部门联系。1.3、 根据地下危险物的不同对施工场地进行划分，使用合适的工具、设备、安全设施和施工方法。1.4、 对施工范围作出明显的标记，工作范围内不允许其他人进入。1.5、 施工人员穿戴合适的安全防护服装，如橡胶绝缘手套和靴子等。1.6、 身体不舒服、有酒精或药品影响时，不得操作机器。1.7、 正
10、式开机前再仔细检查一下地下危险物、安全状况及发生紧急情况时的应急措施。对每个施工人员的职责进行明确的分工。1.8、 使用设备时应小心谨慎，一旦发现不正常情况应立即停机检查。1.9、 设备运行时，推拉力、扭矩不得超过设备规定极限。1.10、 液压油、钻进液和冲洗系统是高压力的，确认所有管线和连接的可靠。这些高压液体一旦泄露，足以导致严重人体伤害。1.11、 切勿在有可燃性气体的地方使用机器，否则危险。1.12、 高架电力线回导致严重的火灾和触电事故，确认举升的设备和高架线路之间有足够的安全距离。1.13、 设备操作中，严禁人员站在或行走在钻架上。设备安装定位时，严禁人员站立在钻架前、后方或正下方
11、，以免碰伤。1.14、 动力头到钻架后端碰到行程开关停止后，按住动力头强制开关，动力头才能向前运行。待动力头脱离行程开关后，即可松开强制开关。2、用户自配设施2.1、 灭火器要确保灭火器既能熄灭油引起的火，也能熄灭电引起的火。2.2、 施工人员穿戴的防护服装、鞋、帽及安全警戒标志、接地垫等。2.3、 它辅助设备，如焊管机、照明设备等八3、地下危险物的分类3.1、电力线3.2、天然气管道3.3、光纤电缆3.4、水管3.5、排污管3.6、输送其它化学物质、液体或气体的管道等4、触电常识4.1、 电流会经过各种途径传至地下，而非只经过电阻最小的通道。4.2、 钻杆、软管和机上的各种缆线会将电流传到设
12、备上。4.3、 低电压的电流也能致人伤亡。4.4、 出现下列情况应假定为触电：a、电源中断b、冒烟c、爆炸d、爆裂噪音e、电弧5、触电时应做到5.1、 在钻机或在接地垫上原地不动。5.2、 严禁任何人接触或接近钻机。5.3、 立即与有关的电力部门联系。5.4、 不要用手或手里的工具接触钻杆和钻机体。5.5、 在得到电力部门的允许之前，不得重新开钻，也不能让任何人进入场内。5.6、 除非穿有绝缘鞋，否则呆在原地别动。如果已经走开，不能再返回场内,也不能允许其它人进入场内，除非得到电力部门的许可。6、在钻破燃气管道时应做到：6.1、 立即关闭发动机，消除各种火源。6.2、 尽快离开工地现场。6.3
13、、 警告其他人员已钻破燃气管线，大家应赶快离开现场。6.4、 联系相关公用管线部门。6.5、 在得到公用管线相关部门的允许之前，不得擅自进入现场。7、在钻坏光纤电缆时:7.1、 立即关闭钻机，联系相关公用管线部门。7.2、 不要直视光纤断口端或不明缆线的断口端，以免损害视力。7.3、 坏自来水管时：8.1、 立即关闭钻机，联系相关公用管线部门。8.2、 严禁任何人接近危险区域。9、工地类别的划分及预防措施五、使用与操作（一）、开关、手柄、仪表功能说明1、系链式地面行移控制器注意：只有前仪表板上的工作/行走开关处在行走位置时，行走控制器才能控制行走。序号名称功能1远程停机开关关闭发动机2左履带控
14、制手柄控制左履带的前进与后退3右履带控制手柄控制右履带的前进与后退4喇叭开关提示周围人员注意2、前仪表板序号名称功能1泥浆压力表显示泥浆系统的压力2机油压力表显示发动机机油压力3旋转压力表显示动力头旋转马达的压力4水温表显示发动机冷却液的温度5推拉压力表显示推拉马达的压力6计时表显示发动机的工作小时数7电压表显示系统的电压8转速表显示发动机的转速9燃油表显示燃油箱的油量1O前方限位指示灯灯亮显示动力头运行到最前方11监控电源开关（选装）用于控制电视监控系统的电源12后方限位指示灯灯亮显示动力头运行到最后方13工作、行走开关用于控制工作、行走的电源转换14旋转制动开关用于控制动力头旋转时的制动15警示灯开关用于控制警示灯的开与关2、左控制台序名称功能号1动力头旋转推拉高速开关控制动力头旋转/推拉速度加速2后虎钳旋转开关控制后虎钳的顺时针或逆时针旋转3动力头旋转手柄控制动力头的顺时针或逆时针旋转4前虎钳开关控制前虎钳的夹紧或松开5后虎钳开关控制后虎
