《焊接工艺评定指导书记录表20mm.docx》由会员分享，可在线阅读，更多相关《焊接工艺评定指导书记录表20mm.docx（3页珍藏版）》请在第壹文秘上搜索。

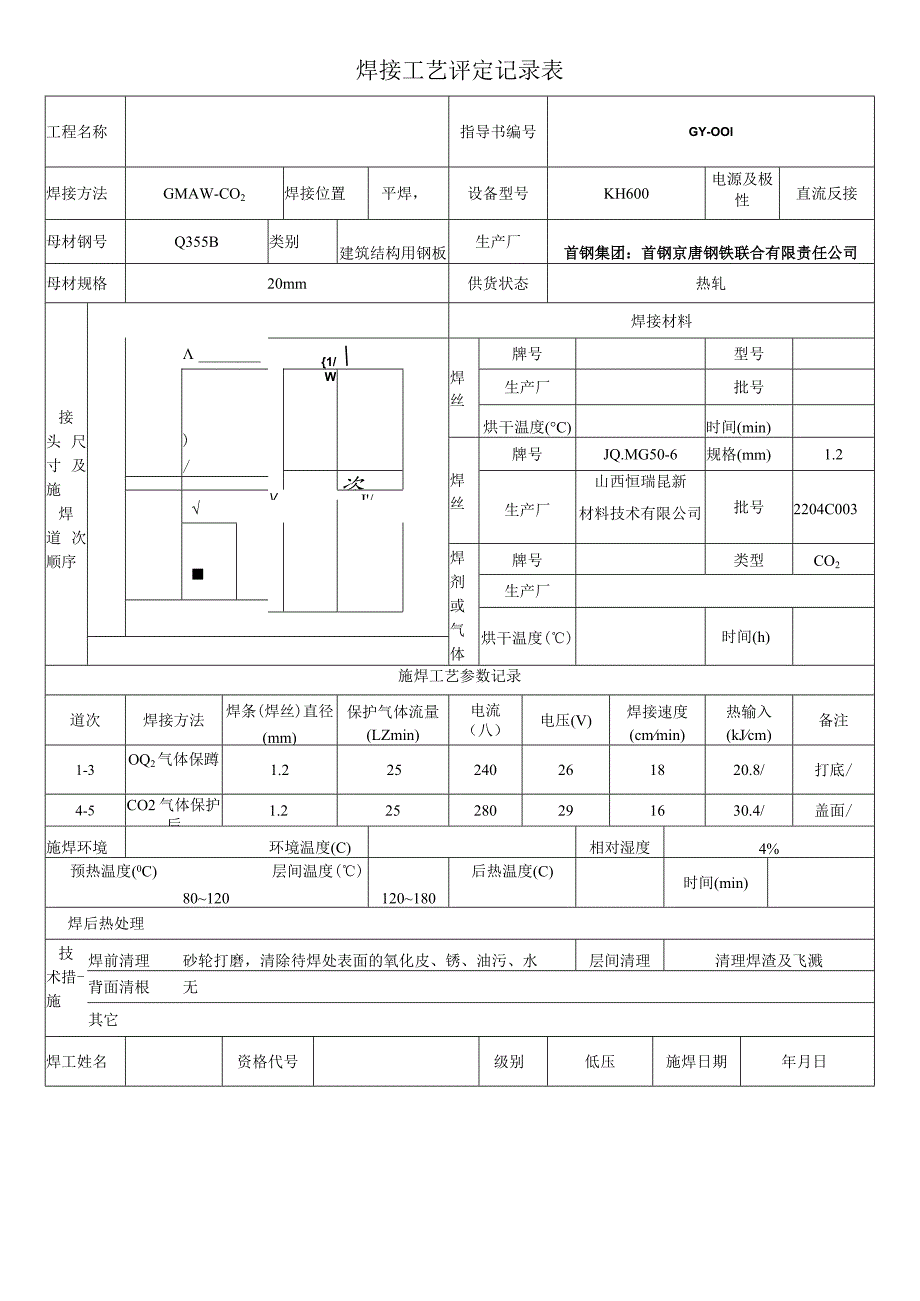

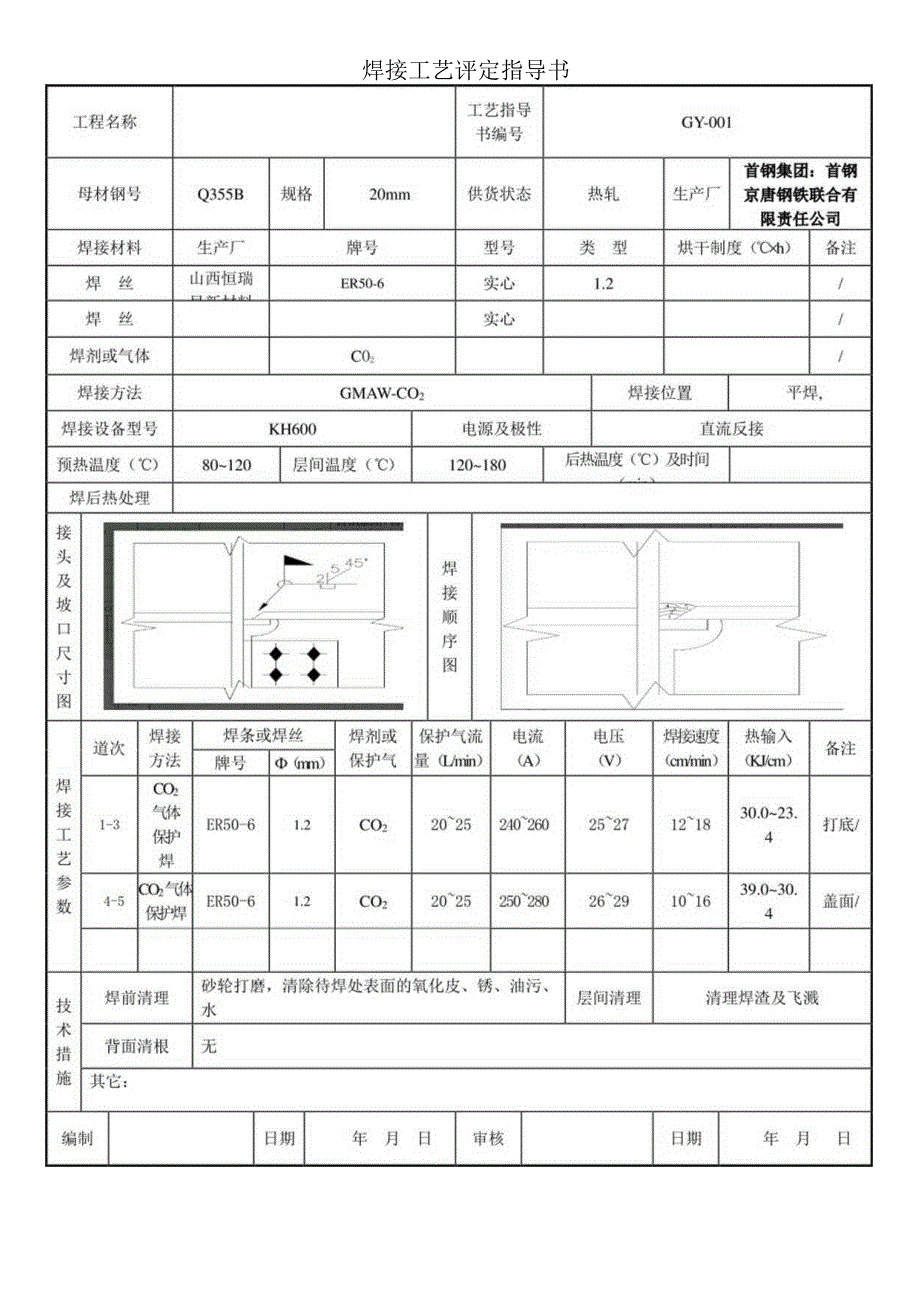

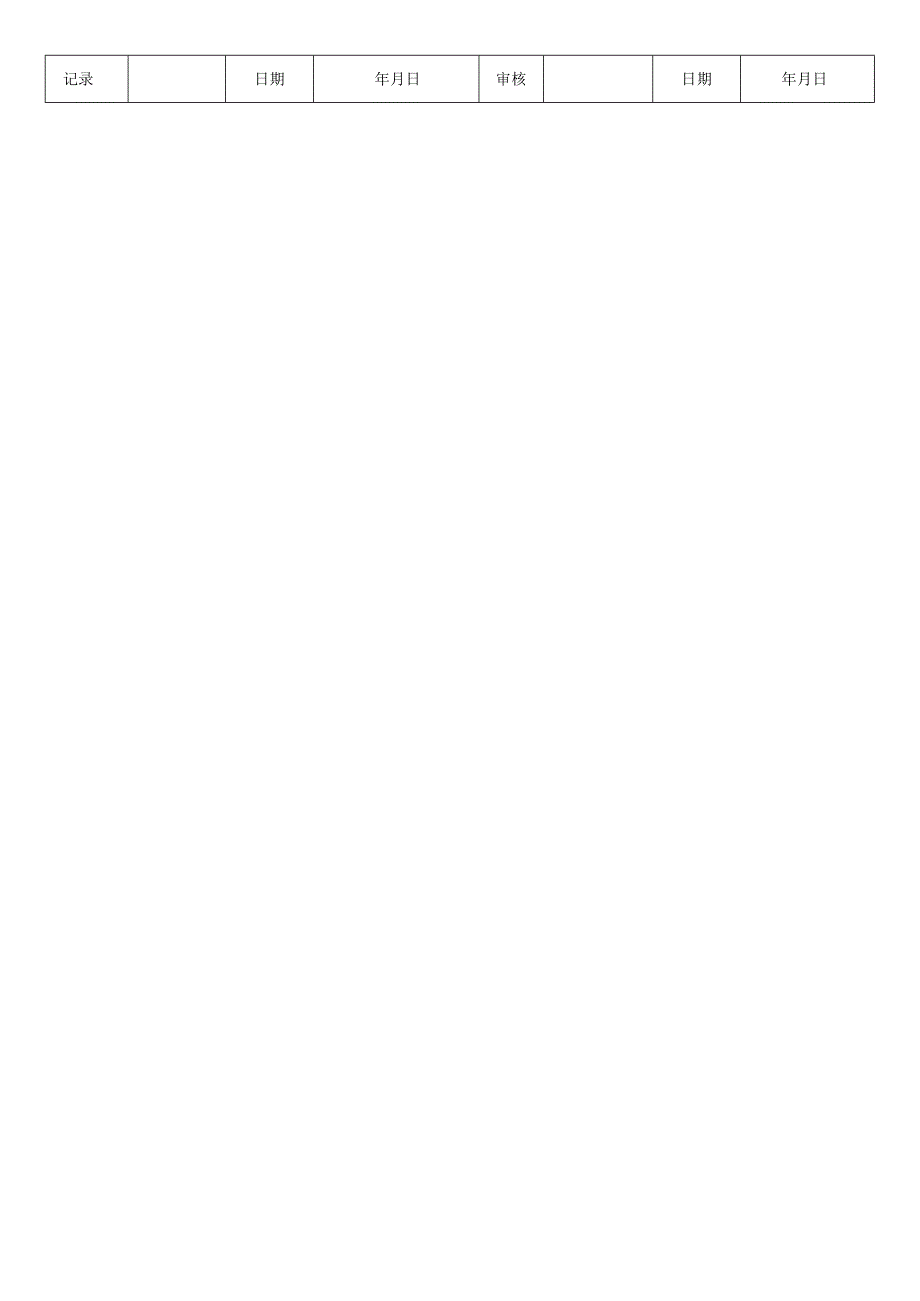

焊接工艺评定指导书焊接工艺评定记录表工程名称指导书编号GY-OOl焊接方法GMAW-CO2焊接位置平焊，设备型号KH600电源及极性直流反接母材钢号Q355B类别建筑结构用钢板生产厂首钢集团：首钢京唐钢铁联合有限责任公司母材规格20mm供货状态热轧接头尺寸及施焊接材料1/焊丝牌号型号)/W生产厂批号烘干温度(C)时间(min)焊丝牌号JQ.MG50-6规格(mm)1.2咨山西恒瑞昆新批号VI/焊道次顺序生产厂材料技术有限公司2204C003:焊剂或气体牌号类型CO2生产厂烘干温度()时间(h)施焊工艺参数记录道次焊接方法焊条(焊丝)直径(mm)保护气体流量(LZmin)电流（八）电压(V)焊接速度(cmmin)热输入(kJcm)备注1-3OQ2气体保蹲1.225240261820.8/打底/4-5CO2气体保护后1.225280291630.4/盖面/施焊环境环境温度(C)相对湿度4%预热温度(0C)80120层间温度()120180后热温度(C)时间(min)焊后热处理技术措-施焊前清理砂轮打磨，清除待焊处表面的氧化皮、锈、油污、水层间清理清理焊渣及飞溅背面清根无其它焊工姓名资格代号级别低压施焊日期年月日记录日期年月日审核日期年月日
