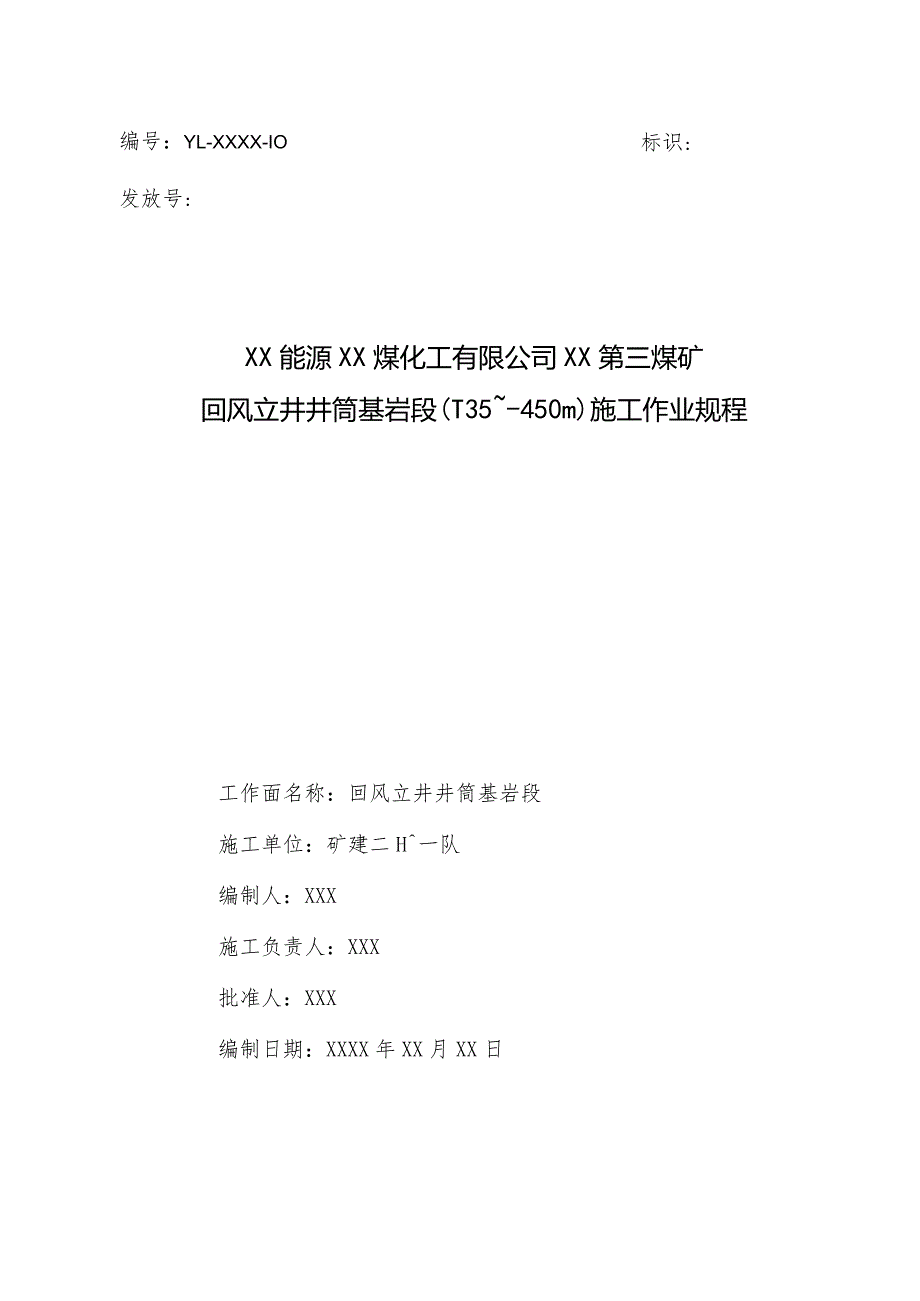

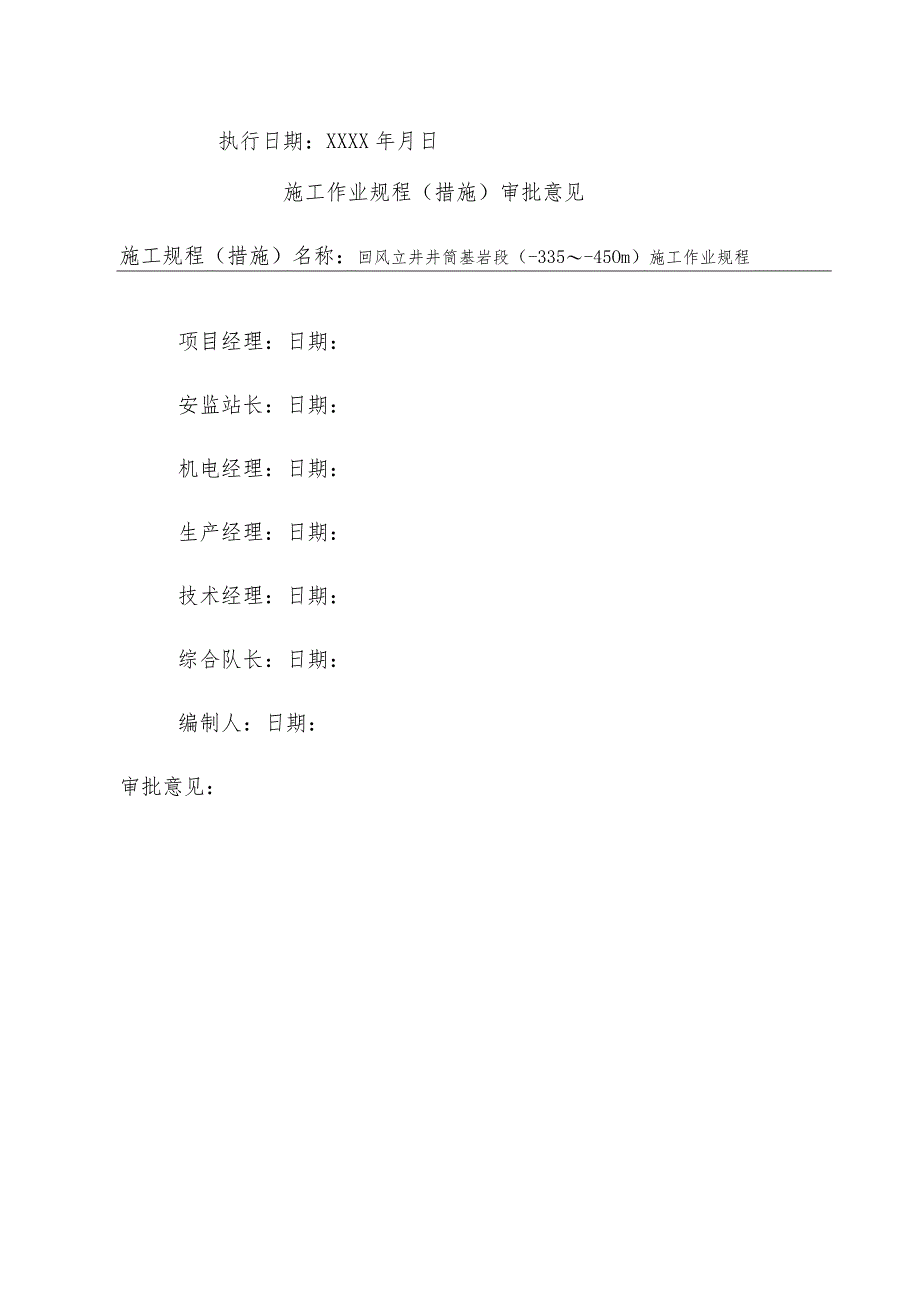

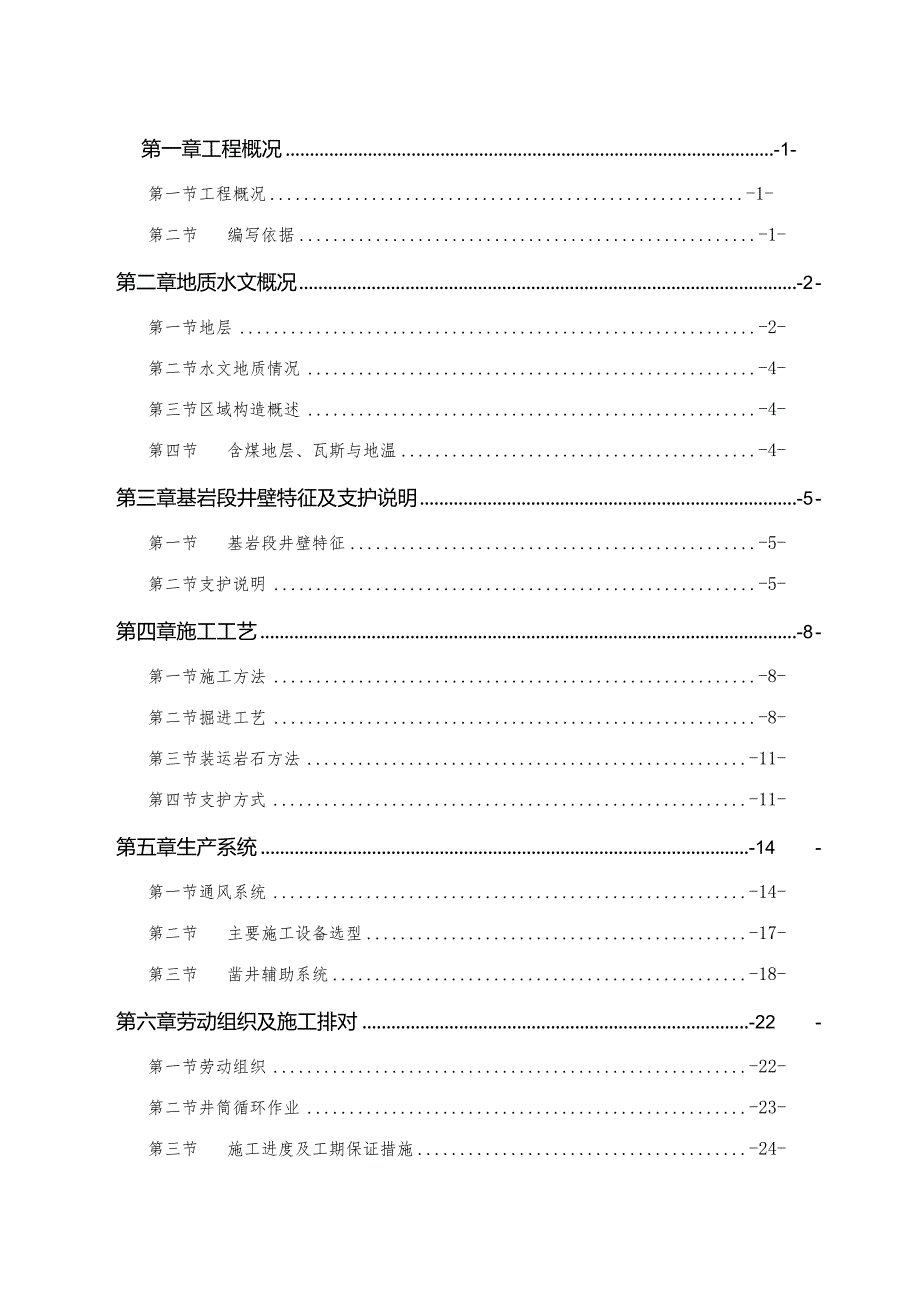

1、标识:编号：YL-XXXX-IO发放号:XX能源XX煤化工有限公司XX第三煤矿回风立井井筒基岩段(T35-450m)施工作业规程工作面名称：回风立井井筒基岩段施工单位：矿建二H一队编制人：XXX施工负责人：XXX批准人：XXX编制日期：XXXX年XX月XX日执行日期：XXXX年月日施工作业规程（措施）审批意见施工规程（措施）名称：回风立井井筒基岩段（-335-45Om）施工作业规程项目经理：日期：安监站长：日期：机电经理：日期：生产经理：日期：技术经理：日期：综合队长：日期：编制人：日期：审批意见：第一章工程概况-1-第一节工程概况-1-第二节编写依据-1-第二章地质水文概况-2-第一节地层-
2、2-第二节水文地质情况-4-第三节区域构造概述-4-第四节含煤地层、瓦斯与地温-4-第三章基岩段井壁特征及支护说明-5-第一节基岩段井壁特征-5-第二节支护说明-5-第四章施工工艺-8-第一节施工方法-8-第二节掘进工艺-8-第三节装运岩石方法-11-第四节支护方式-11-第五章生产系统-14-第一节通风系统-14-第二节主要施工设备选型-17-第三节凿井辅助系统-18-第六章劳动组织及施工排对-22-第一节劳动组织-22-第二节井筒循环作业-23-第三节施工进度及工期保证措施-24-第七章质保证措施-27-第一节工程质量目标-27-第二节质量保证体系-27-第三节质量标准及技术要求-28-第
3、四节质量控制关键点-29-第五节质量保证措施-31-第六节质量检测监测手段-32-第八章施工安全保证措施-32-第一节安全管理机构-32-第二节入井管理制度-33-第三节通风三防-33-第四节防片帮措施-37-第五节防坠措施-37-第六节火工品管理措施-41-第七节井筒防治水措施-44-第八节提升安全措施-45-第九节机电管理措施-46-第十节装岩安全措施-47-第十一节使用伞钻安全措施-48-第十二节使用抓岩机安全措施-49-第十三节粉尘防治-50-第九章避灾路线-50-第十章文明施工及环境保护-53-第一节文明施工-53-第二节环境保护-53-第三节其它-54-第一章工程概况第一节工程概况
4、XX第三煤矿位于XX省XX县与XX县境内，东北距XX县22km,行政隶属于XX县与XX县管辖，由XX能源XX煤化工有限公司建设，XXXX设计工程有限责任公司设计，矿井设计生产能力2.4Mta,矿井总服务年限约为42.la。矿井采用主、副、风三个立井开拓，XX49处负责施工的回风立井井筒，井口设计标高+110.800m,设计深度710m,净直径7.0m,井筒为混合法施工，井深70m以上采用冻结法施工，70In以下采用普通法施工。现井筒已施工至-335%-329m以上为内、外双层井壁，-329In-335m段为壁座。根据设计变更，井深-335m-450m采用单层井壁，双层钢筋混凝土结构，井筒壁厚7
5、00mm,掘进半径为4.2m,井筒净半径为3.5m。第二节编写依据1、XX能源XX煤化工有限公司XX第三煤矿回风立井井筒掘砌工程施工组织设计2、XX能源XX煤化工有限公司XX第三煤矿回风立井井壁结构平、剖、断面图(S1701-118-1)3、XX能源XX煤化工有限公司XX第三煤矿井筒检查孔水文综合柱状图4、XX三矿建设项目井筒检查孔完井报告书5、煤矿安全规程(2011年版)6、煤矿井卷工程施工规范(GB50511-2010)7、煤矿井巷工程质量验收规范(GB50213-2010)8、简明建井工程手册(2003年版)9、钢筋混凝土工程施工质量验收规范(GB50204-2002)10、混凝土质量控
6、制标准(GB50164-92)Ih煤炭工业建设工程质量技术资料管理规定12、煤矿建设安全规范和立井(基岩)项目施工组织标准化模式13、其它与本工程有关的国家及部颁现行的各种技术规范、规程、规定。第二章地质水文概况第一节地层井检孔揭露煤系地层的基底为海西期花岗岩，含煤地层为第三系的达连河组，其上被第四系覆盖。一、第四系（Q）由冲洪积粘土、流砂、砾石等组成，厚22.36m。二、达连河组.（E2d）以河流、泥沼、湖泊相为主的陆相含煤、油页岩、碎屑岩沉积建造，揭露厚度732.64米。含煤为三个层组，分上、中、下三层，依据岩性及沉积特征将本组地层自下而上划分为三段：含煤段、砂砾岩段、油页岩段、砂泥岩段。
7、1、含煤段（E2dl）:下部由洪积、冲积的花岗质长石砂岩与泥岩、油页岩组成，厚度46米，上部由泥炭沼泽相的煤层群和炭质泥岩与湖相油页岩及砂岩等组成，含煤3个层组，5层煤，可采3层，厚度6.10米。2、砂砾岩段（E2d2）:本段地层岩性以灰白色含砾粗砂岩、砾岩为主，夹粉细砂岩薄层，厚度65.90米。3、油页岩段（E2d3）:主要由巨厚的油页岩和薄层粉细砂岩组成，厚度为124.80米。4、砂泥岩段（E2d4）：下部为河流相粗砂岩、含砾砂岩和粉细砂岩互层，上部为粉细砂岩互层，夹薄煤，钻孔主要以粗砂岩、含砾粗砂岩、砾岩为主。本段地层厚度495.34米。附：回风立井井筒-335m-450m段预想柱状图图
8、2-1-104、r.xee. 4tr.Mi.IN3S*M ?BNfR 1，, 9R W探 hZI日。，It(JF概”不友争芋鼻无,、长元S/. 今Q夏，/%,： t *t.*!fCJ.XMH. 1.鼻Hd*R4.-i4M7M I WMtM C，？8 480。 x,xrr*ff4 H,，附7.4“物： A，7 9 WM W3 4i*fr. . f t.v4b* rt.*tM*r ,ot. f.iwf.*!ewt.r i.trn*!.tt. A VC Mtfi.BtttX.K*f; 64Jl. ,S,4KLM!d皇望MMM 0*g ft.t. L5tfile*,*va*.Mr.Mr.h*； r*M
9、H*6.5fcfXltEl!lJ*HAtf*.*ClR*klKBet*6e.4VKff-，苔fM3香32UFMtftt.回风立井井筒-335In-45Om段预想柱状图图2-1-1第二节水文地质情况根据XX三矿井筒检查孔水文综合成果图及水文地质资料显示，预计井筒-347m-450m要过含水层的涌水量如下：347355m：8.34f7h;355450m：6.311)7ho同时根据工业广场主、副、风三条井筒施工过程中看，预计-347m-45Om段涌水量在25m7h左右。施工中严格执行探放水规定，坚持“有掘必得、先探后掘”的防治水施工原则进行施工。第三节区域构造概述XX煤田位于XX-伊通地堑中的二级构
10、造单元XX断陷的北部，北接迎兰隆起边缘斜坡带。受XX伊通地堑及内部断裂的控制，形成了两侧坳陷中央隆起的两坳一隆式的构造格局，即北部坳陷区、中央隆起区和南部坳陷区。受次级构造影响，北部坳陷可进一步划分为祥顺区、漂河北区、大古洞河区次级坳陷；中央隆起可分为张武区、漂河区次级隆起；南部坳陷分为XX矿区、沙河子区、兴旺区次级坳陷。井田位于XX矿区内，总体呈现大型单斜构造，倾向南，倾角17左右。根据建设单位提供的资料，井田内断层较多，施工中应做好钻探工作，防止揭露断层出现较大涌水或其他情况。第四节含煤地层、瓦斯与地温依据建设单位提供的XX能源XX煤化工有限公司XX第三煤矿可行性研究报告,本次施工的-33
11、5m-45Onl段未发现煤层，本区煤层瓦斯采样测试，对自然瓦斯含量、分布规律及瓦斯成份分带情况有了一定的了解，本区自然瓦斯含量最高为6.38mlg,最小为0.10lg,平均为2.37mlg0本区煤层瓦斯有由浅至深，由东至西升高的趋势。位于本矿井浅部的XX二矿相对瓦斯涌出量大于IOm3t,属高瓦斯、低二氧化碳矿井。由于煤层瓦斯含量较高，根据瓦斯涌出量预测本矿井为高瓦斯矿井。通过地温测量，测得最深孔1288.42%温度33.8。平均地温梯度为2.23CIOonb在近花岗岩处平均地温梯度达到4oC100mo全区地温梯度每百米都小于3,为地温正常区，无地热危害。第三章基岩段井壁特征及支护说明第一节基岩
12、段井壁特征回风立井井筒基岩段-335m-45OIn段净直径7.Om,采用普通法施工，双层钢筋混凝土结构，井筒壁厚70Omm单层井壁，掘进半径为4.2m,井筒净半径为3.5m。第二节支护说明一、钢筋支护回风立井井筒基岩段-335m-450m钢筋均采用20mm三级螺纹钢（牌号HRB400E）,环筋采用绑扎搭接，搭接长度为35d（20mm钢筋搭接为700mm,d为钢筋直径），竖筋采用直螺纹连接（套筒规格为20X5Onim）,构造筋为8mm圆钢加工而成，构造筋纵向间距为400mm,横向间距为50Ommo钢筋保护层厚度：外缘为70mm,内缘为50mmo回风立井井筒-335m-450m段井筒每米钢筋消耗量
13、表3-2-1序号钢筋类别钢筋间排距接式搭方接度搭长钢筋加工长度钢筋筋根数每米井筒钢筋消耗重量1环筋200mm绑扎700mm6m+2.5m外层；5根/层内层：4根6m+1根2.5In/层0.698t2竖筋250mm直螺纹套筒连接2.95m外层：103根内层：89根0.475t3构筋筋纵向：400mm,横向：500mm0.66m（包括两头50mm弯钩）112根/m29.2kg附：图3-2T-347m-450In段井壁结构剖面、配筋图;图3-2-2-347m-450m段井壁配筋断面图；nsnon6tOO哂)2(附。202502O2OO7X)(I4-50000图3-2-2-347m-450m段井壁配筋断面图二、硅支护回风立井井筒净半径为3500mm,基岩段-335m-45OITI段井筒壁厚为700mm,强度等级为C50,塌落度为130mm。C50混凝土配合比表3-2-2材料名称水泥砂子石子水外加剂品种规格虎鼎P.042.5中砂1-3饮用水BR-5用量(kgm3)490594120616729.4外加剂品种、掺量山西建华BR-5型增强防
