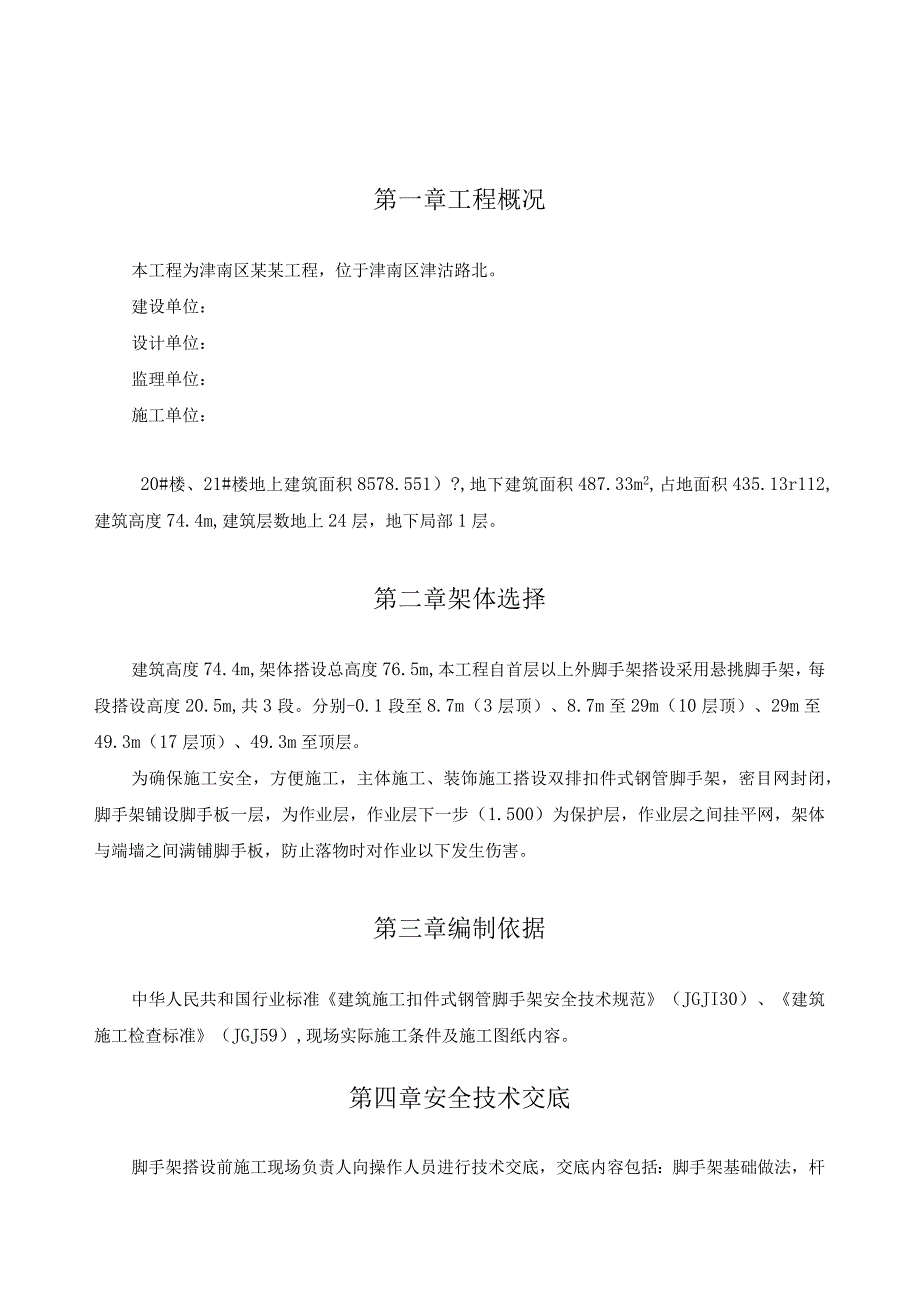

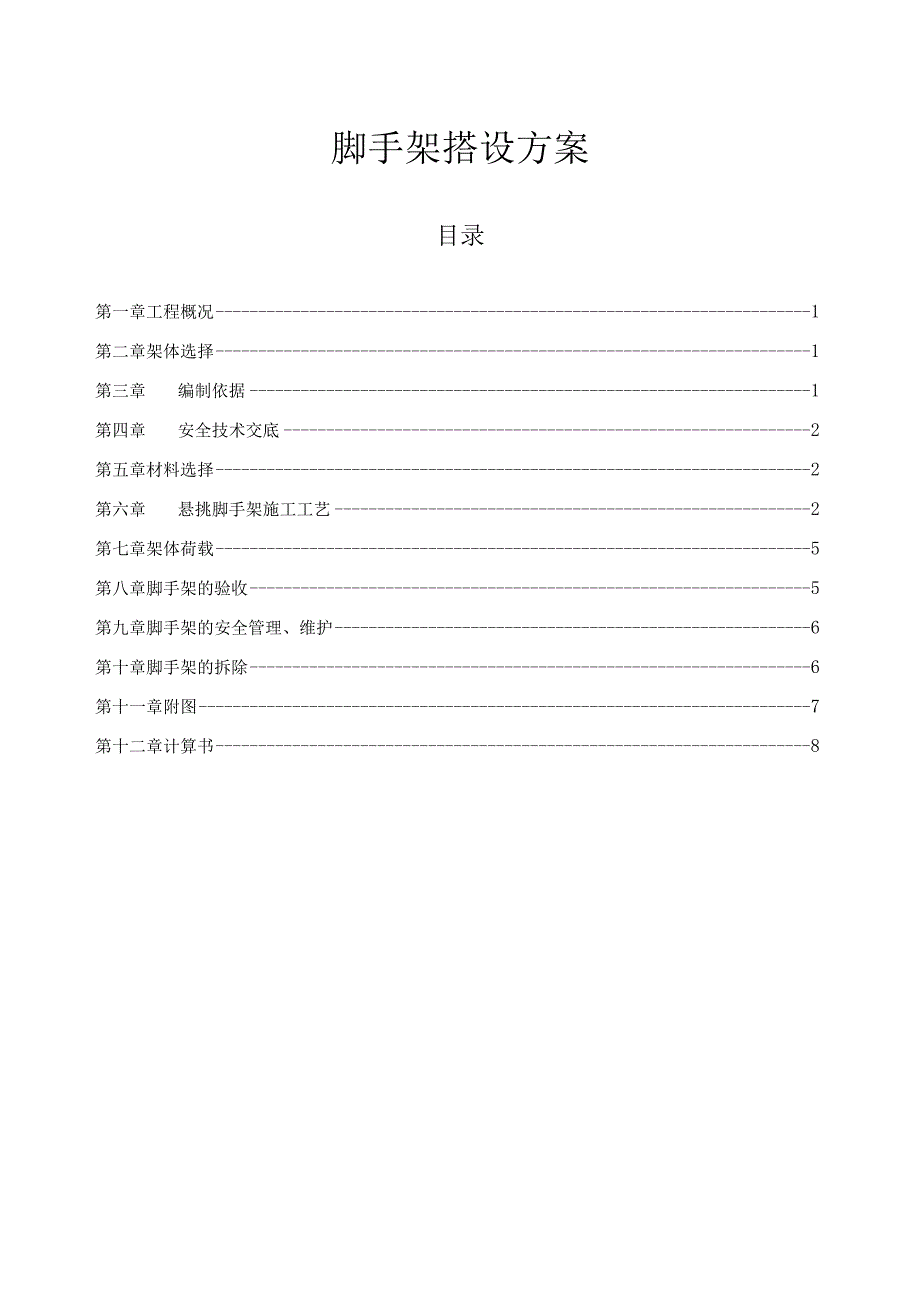

1、脚手架搭设方案目录第一章工程概况1第二章架体选择1第三章编制依据1第四章安全技术交底2第五章材料选择2第六章悬挑脚手架施工工艺2第七章架体荷载5第八章脚手架的验收5第九章脚手架的安全管理、维护6第十章脚手架的拆除6第十一章附图7第十二章计算书8第一章工程概况本工程为津南区某某工程，位于津南区津沽路北。建设单位：设计单位：监理单位：施工单位：20#楼、21#楼地上建筑面积8578.551）?,地下建筑面积487.33m2,占地面积435.13r112,建筑高度74.4m,建筑层数地上24层，地下局部1层。第二章架体选择建筑高度74.4m,架体搭设总高度76.5m,本工程自首层以上外脚手架搭设采用
2、悬挑脚手架，每段搭设高度20.5m,共3段。分别-0.1段至8.7m（3层顶）、8.7m至29m（10层顶）、29m至49.3m（17层顶）、49.3m至顶层。为确保施工安全，方便施工，主体施工、装饰施工搭设双排扣件式钢管脚手架，密目网封闭，脚手架铺设脚手板一层，为作业层，作业层下一步（1.500）为保护层，作业层之间挂平网，架体与端墙之间满铺脚手板，防止落物时对作业以下发生伤害。第三章编制依据中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范（JGJI30）、建筑施工检查标准（JGJ59）,现场实际施工条件及施工图纸内容。第四章安全技术交底脚手架搭设前施工现场负责人向操作人员进行技术

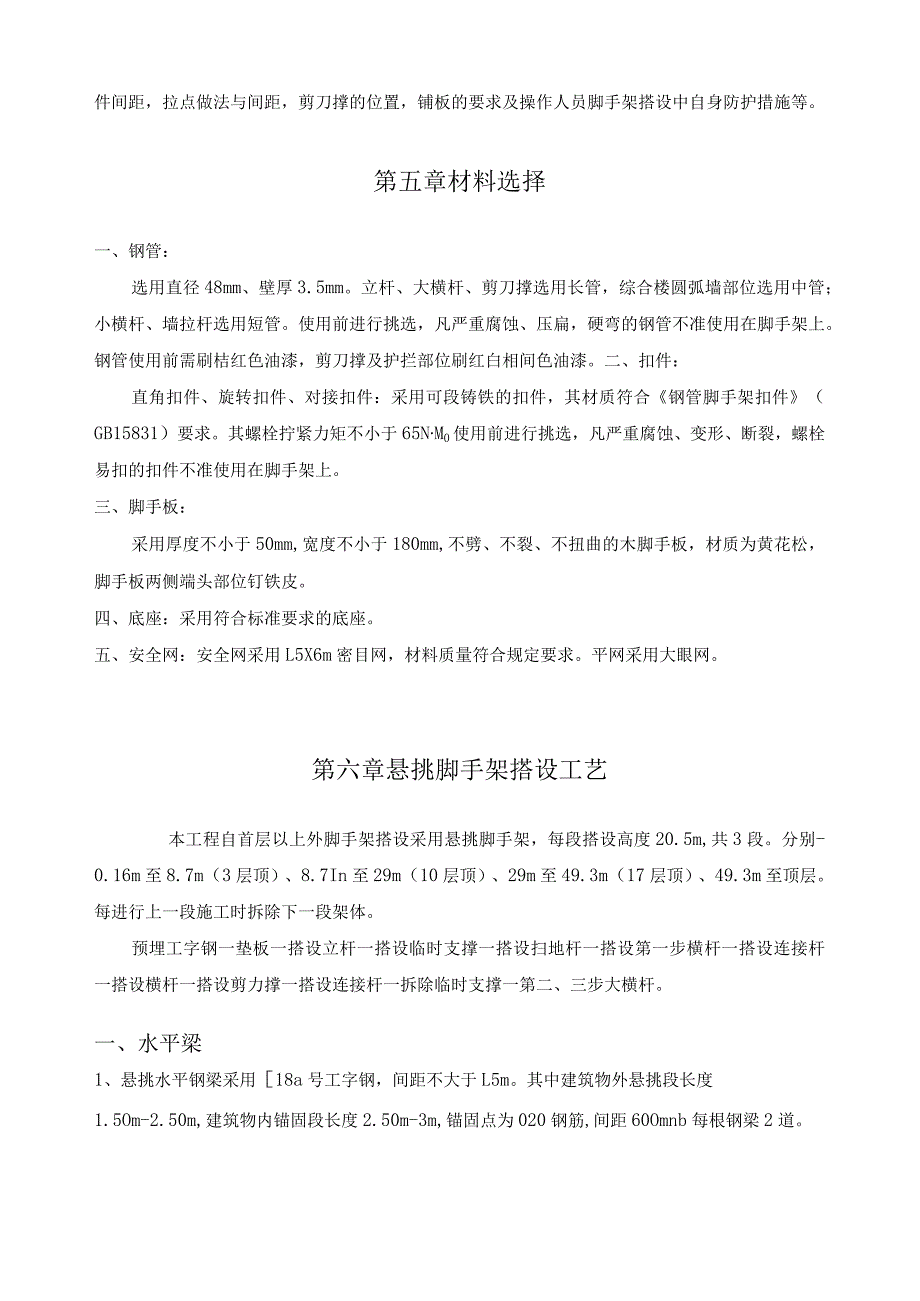

3、交底，交底内容包括：脚手架基础做法，杆件间距，拉点做法与间距，剪刀撑的位置，铺板的要求及操作人员脚手架搭设中自身防护措施等。第五章材料选择一、钢管：选用直径48mm、壁厚3.5mm。立杆、大横杆、剪刀撑选用长管，综合楼圆弧墙部位选用中管；小横杆、墙拉杆选用短管。使用前进行挑选，凡严重腐蚀、压扁，硬弯的钢管不准使用在脚手架上。钢管使用前需刷桔红色油漆，剪刀撑及护拦部位刷红白相间色油漆。二、扣件：直角扣件、旋转扣件、对接扣件：采用可段铸铁的扣件，其材质符合钢管脚手架扣件（GB15831）要求。其螺栓拧紧力矩不小于65NM0使用前进行挑选，凡严重腐蚀、变形、断裂，螺栓易扣的扣件不准使用在脚手架上。三
4、、脚手板：采用厚度不小于50mm,宽度不小于180mm,不劈、不裂、不扭曲的木脚手板，材质为黄花松，脚手板两侧端头部位钉铁皮。四、底座：采用符合标准要求的底座。五、安全网：安全网采用L5X6m密目网，材料质量符合规定要求。平网采用大眼网。第六章悬挑脚手架搭设工艺本工程自首层以上外脚手架搭设采用悬挑脚手架，每段搭设高度20.5m,共3段。分别-0.16m至8.7m（3层顶）、8.7In至29m（10层顶）、29m至49.3m（17层顶）、49.3m至顶层。每进行上一段施工时拆除下一段架体。预埋工字钢一垫板一搭设立杆一搭设临时支撑一搭设扫地杆一搭设第一步横杆一搭设连接杆一搭设横杆一搭设剪力撑一搭设
5、连接杆一拆除临时支撑一第二、三步大横杆。一、水平梁1、悬挑水平钢梁采用18a号工字钢，间距不大于L5m。其中建筑物外悬挑段长度1.5Om-2.50m,建筑物内锚固段长度2.50m-3m,锚固点为020钢筋,间距60Omnb每根钢梁2道。二、杆件间距立杆间距L5m,大横杆间距L5m,连墙杆布置三步三垮，剪刀撑搭设角度4560度之间，每一节点处必须搭设水平杆，架体宽度L2m。1、立杆对接搭设方法立杆接头位置相互错开，两根相邻立杆的接头不应设置在同步内，同步内一根立杆的两个相邻接头在高度方向错开的距离不小于05米，各接头中心至主节点的距离不小于步距的l30为保证立杆顶端杆高度一致，顶层顶步可采用搭接
6、，搭接长度不小于L5米，卡三个旋转卡扣。2、纵向水平杆件设置在立杆内侧，对接扣件交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm。各接头中心至最近主节点的距离不大于跨度的l303、剪力撑杆搭接长度不小于1000mm,旋转扣件不少于三个卡牢。三、架体拉接为保证架体的整体稳定，双排脚手架与建筑物拉接采用刚性拉接方式，具有抗倾覆力矩抵抗倒塌、分散外力，即三步三跨(4.5mX4.5m).1、连墙件安装高度第一层连墙件垂直高度第一步纵向水平杆位置，第二层连墙件垂直高度第四步纵向水平杆位置，第三层连墙件垂直高度第七步纵向水平杆位置，第
7、四层连墙件垂直高第十步纵向水平杆位置。拉结件设置在靠近立杆与横向水平杆的连接处，拉接件在施工中禁止随便拆除。2、连墙件制作几何尺寸、固定方法与横向水平杆的连接连墙件用钢板-6X200X100,长方向两侧、100mm宽中间打孔直径IOmnb直径48mm钢管长25OnIm焊在钢板中间焊牢。用直径IOmm铁胀管固定，横向水平杆与连墙件用旋转扣件卡牢。四、剪力撑设置1、为保证架体纵向的稳定，脚手架体的四侧必须设置剪力撑，每道剪刀撑宽度、高度为五跨五步设置，设置起点由转角处开始，通长布置。设置剪力撑要前后对称、左右对称、上下对应，剪刀撑搭设斜杆与地面之间的夹角度数45,剪刀撑采用红白双色油漆，直径48X
8、3.5mm钢管。剪刀撑随架体同步搭设，沿脚手架全高连续设置。每组剪力撑的跨度立杆根数为6根。2、剪力撑斜杆，接头的搭接长度不小于100Omm,两杆用两个旋转扣件卡牢，旋转扣件卡牢固定在与之相交的立杆上（每一个相交点都要卡牢固定）旋转扣件中心线至杆端点的距离为：15Ommo五、铺板施工层脚手架必须满铺、垫平、挤严，板与墙面空隙80TOomm。脚手架可用对接，设横向水平杆，及端头横向水平杆150-20Omm不大于20Omm。脚手板可用搭接，搭接时必须支在水平杆上，横向水平杆及端头10Omnb禁止铺设探头板。施工层铺设脚手板一层为作业层，作业层设中栏杆与档脚板，档脚板高180mm,架绑牢作业层与防护
9、层之间距离1.5米。六、架体防护1、脚手架外排里侧使用2000目安全密目网，架体与墙之间满铺脚手板。安全立网全部封闭架体，网与架管使用专用塑料卡扣，将网周边每隔45Onml系牢住脚手管架体。双排架体之间挂一平网，挂网部位在结构标高5.2米。网连接严密、平整、无漏洞，网内无杂物，安全立网高与作业层L5米。架体连墙设置三步三跨。七、主楼挑平网防护主楼结构及装修施工采用外挑安全平网，作为防坠落及下层施工的安全防护设施，二层设6M平网，以后每隔四层设3m平网。二层设挑平网有利于下部施工和材料放置。1、材料要求：平网系双层网，第一层为大目尼龙网，第二层为密目式安全网。骨架采用扣件式钢管脚手架，48脚手架
10、钢管外观要顺直，不得采用弯曲和锈蚀严重的钢管作为骨架，钢管应认真挑选，并油漆成统一醒目颜色。安全网应有出厂合格证，并符合国家验收标准。2、构造要求：施工时应严格按照国家及北京市有关安全技术规程和施工方案、技术交底施工，操作人员应身体健康并持有特殊工种上岗证。本平网支撑架利用大模板螺栓孔固定中48钢管，外侧连以两根顺水杆，作为支撑架的上、中、下支座。外挑杆长度8.5m,2500,与墙面倾角为3045,拉杆长度4.5m,2500,一头固定在中支座上，一头固定在挑杆上的中顺水杆上。另设4道通常顺水杆。安全网挂在上顺水杆和上支座的顺水杆上。具体构造详安装节点图。3、安装要求及注意事项：安装时，应先安装
11、支座，首先将48短管穿入螺栓孔内，用扣件在内侧固定作为短管的限位装置，在外侧靠墙位置安装第一道顺水杆同时也作为限位杆，然后安装第二道顺水杆，下支座安装好以后，再安装中、上支座。遇柱等特殊部位，要作特别加固处理。支座安装好以后，分片安装骨架，临时固定在墙立面处。将安全网的一侧固定在挑架骨架的外上顺水杆上，另一侧接长绳索留在室内，同时用长绳索拉住骨架外、中顺水杆，这些绳索头宜固定在窗口部位用钢管制作的不能滑出室外的支座上。用人控制慢慢将留绳松下至外挑位置，将安全网的内侧固定在上支座上，连接长向接边，连接中部钢管拉杆，连接各片之间的顺水杆，并使其保持在一条直线上，再次调节平网使其拉紧。转角节点处两顺
12、水杆也应相连。施工时上下应有专人指挥，工人在室外操作应系好安全带。安全网的拆除：拆除安全平网时，首先应拆除各片顺水杆及安全网在长方向之间的连接，拆除骨架拉杆在中支座上的连接，将网及外挑架用绳拉回至靠墙位置，然后逐一拆除网及各杆，最后拆除各支座。第七章架体荷载施工层荷载值不超过3KNm2,人行通道坡道荷载值不超过2KNm20第八章脚手架验收脚手架搭完毕使用前，由项目经理组织人员，施工负责人组成验收小组，对脚手架进行验收。验收内容依照建设部建筑施工安全检查标准中“落地式外用脚手架检查评分表”的相关项目及脚手架搭设方案进行验收。1、基础坚实、平整，基础垫板不晃动，立杆底座齐全，案规范及方案要求，里外
13、横向扫地杆，必须保证无积水。基础底座不滑动、不沉降。2、拉接点做法是否按规范及方案要求设置，重点验收拉接点的位置、数量、拉接点方法及牢固程度。3、杆件间距是否按方案要求搭设，纵向水平布局是否合理，搭设是否顺利。节点处是否搭设小横杆，是否两端固定。剪力撑是否沿脚手架高度连续设置，角度、组数、搭接长度是否按规范及方案要求设置。4、脚手板是否满铺，是否有探头板，立网挂接是否严密，防护栏及档脚板的位置是否符合要求。5、杆件的搭接是否符合规范要求，严禁用铅丝代替扣件使用。6、脚手架验收两次，时间段为架体搭设四到五步时验收一次，架体搭设全部完善时验收一次。第九章脚手架的安全管理、维护1、脚手架搭设操作人员
14、必须经市主管部门培训考核合格后，持证上岗。搭设脚手架人员作业时，必须戴安全帽，系安全带，穿防滑鞋。2、施工中不得将模板支架、物料提升机的缆风绳、泵送硅输送管固定在脚手架上。3、遇有恶劣天气、大雨、达五、六级以上的风时，应停止脚手架的搭设及拆除。4、在脚手架使用期间严禁拆除下列杆件：主节点处的纵向和横向水平杆、扫地杆、连接杆。5、不得在脚手架基础及其临近处进行挖掘作业，必须采用必要安全措施安全距离不满足要求，必须采取可靠的安全措施。6、在脚手架上进行电气焊作业时，必须有防灾措施，并设专人监护。未经施工负责人允许,任何人不准随意拆除或移动架体操作层上脚手板，防护栏杆和安全网。第十章脚手架的拆除1、
15、脚手架拆除应有拆除方案，并对操作人员进行详细的安全交底。2、拆除时应划定作业区，作业区要设置围档，挂警戒标志和专人监护，所有洞口、出入口要封堵，防止无关人员进入作业区发生误伤。3、拆除的脚手板、架管和卡扣（装袋）用绳系下。严禁随手乱扔，过失伤人。4、临近变压器一侧脚手架的拆除，在安全距离以内采取停电拆除，在安全距离以外的，拆除时严禁乱扔物料杆件，以免触碰变压器或架空线路。5、拉接点应随架体同步拆除，不准提前拆除拉接点。6、拆除前对脚手架进行全面检查加固，并做到先搭后拆，自上而下，一步一清，分段拆除高差不大于2步，如果高差大于2步，应增设连墙加固。拆除作业时要统一指挥，上下呼应，动作协调。7、合理安排每天的拆除工作量，收工后未拆除架体要加固，保持架体整体稳定性。8、拆除后的物料要分类进行码放。9、拆除的过程中，注意对成品进行保护。第十一章附图,LTi结钻政,钢投fit千斤轻，糟纲悬挑式脚手第十二章计算书第一节普通悬挑架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130)O计算的脚手架为双排脚手架，搭设高度为36.O米，立杆采用单立管。搭设尺寸为：立杆的纵距1.50米，立杆的横距1.20米，立杆的步距1.50米。采用的钢管
