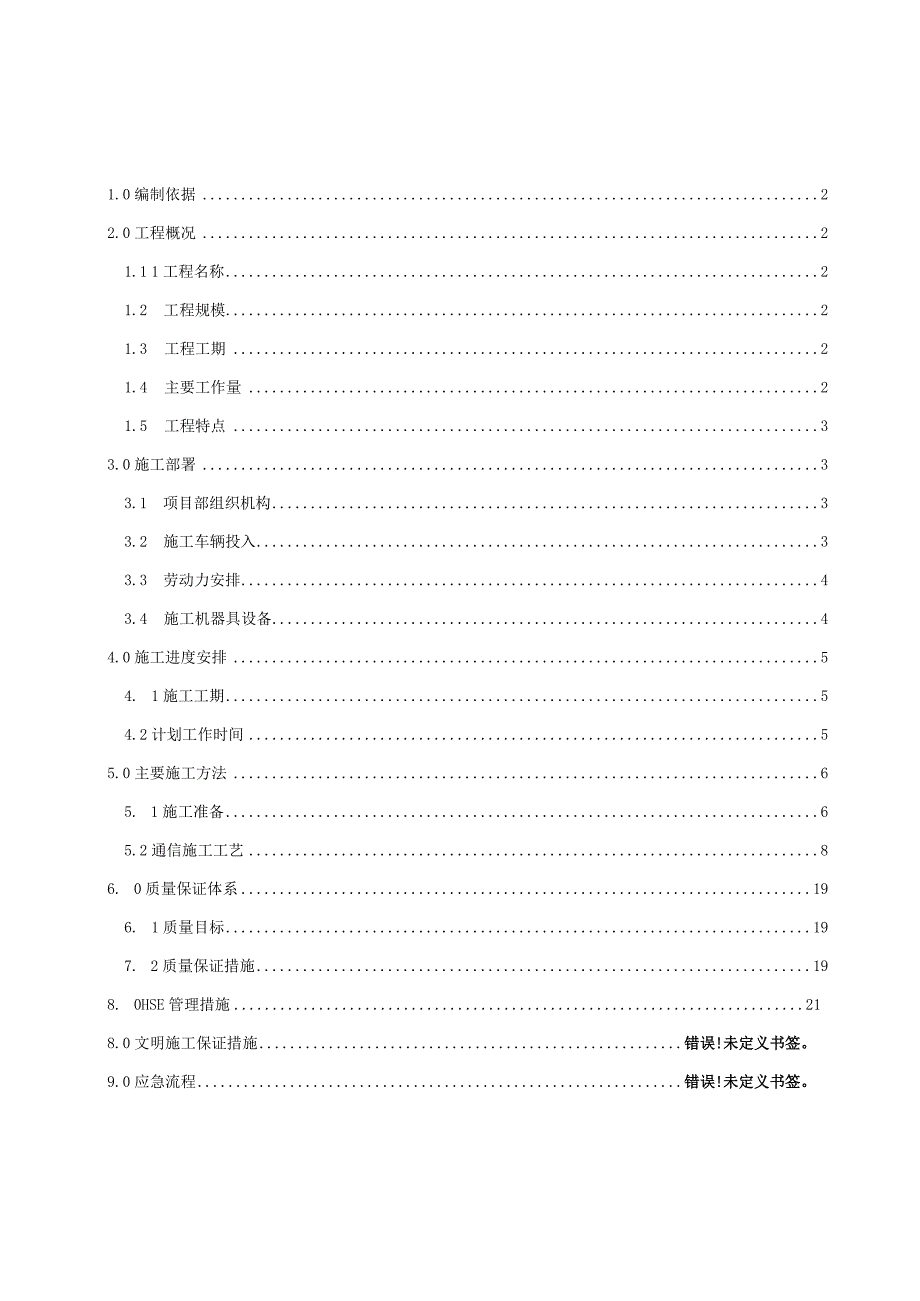

通信工程施工组织设计.docx_第1页
第1页 / 共20页

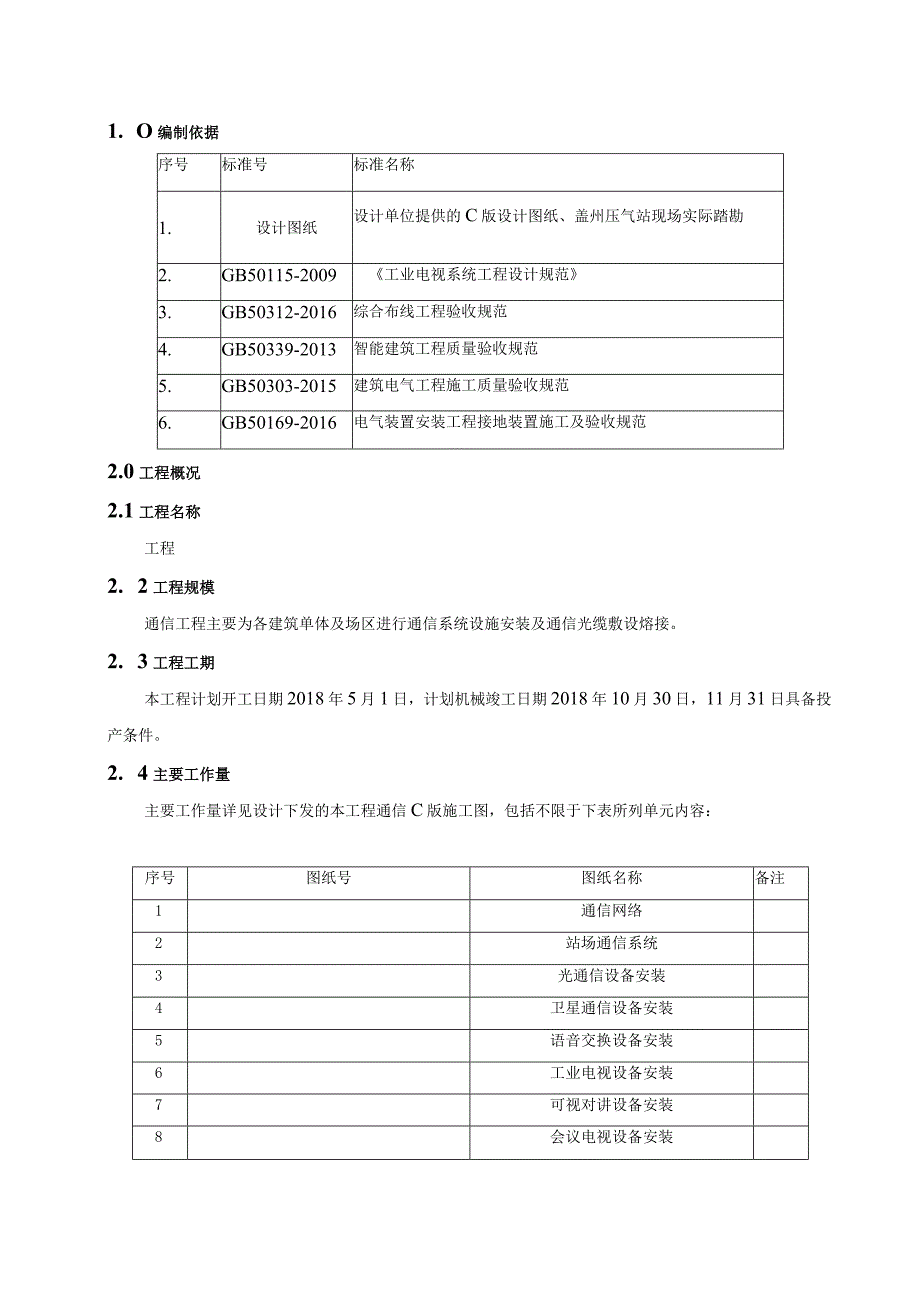

通信工程施工组织设计.docx_第2页
第2页 / 共20页

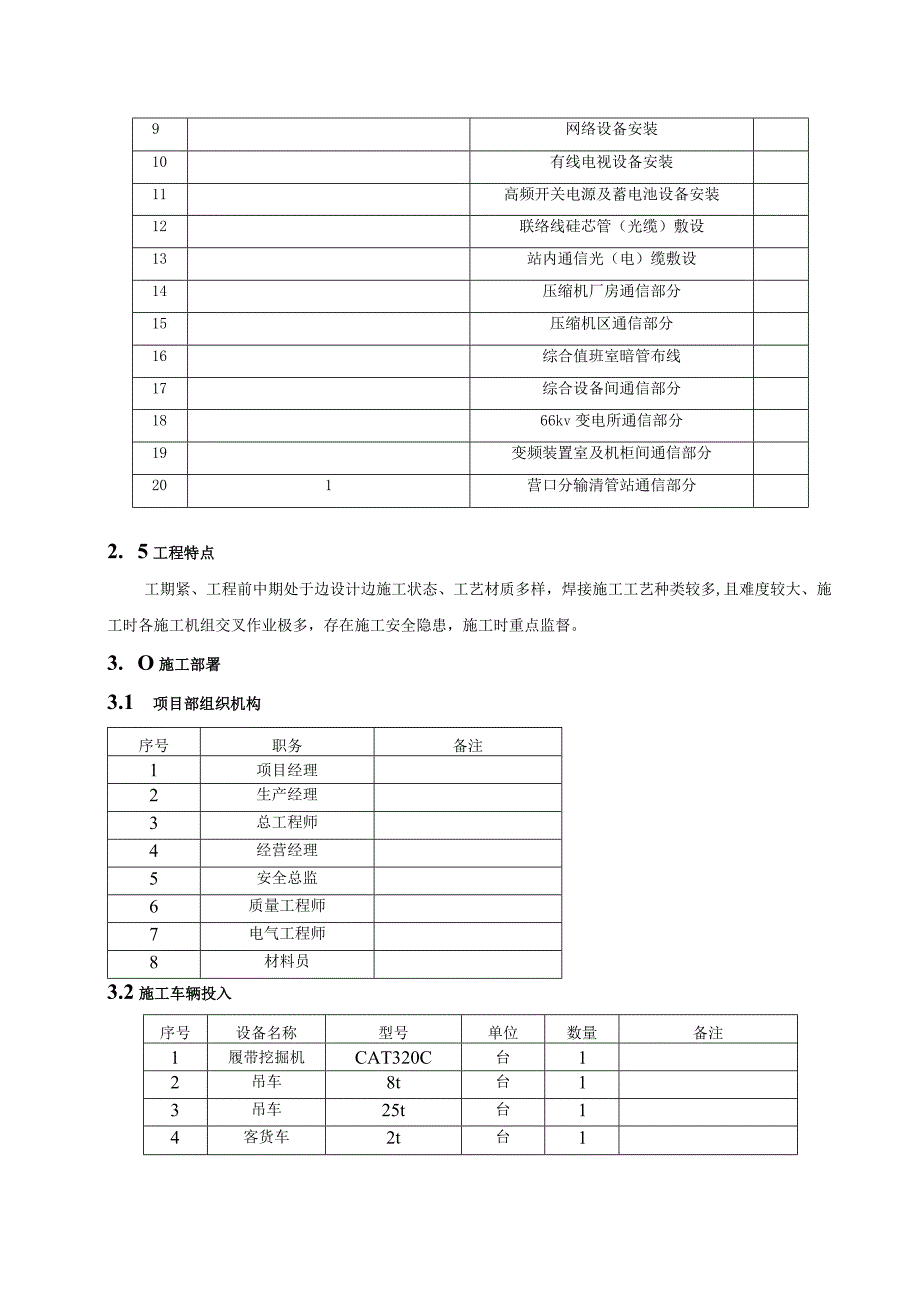

通信工程施工组织设计.docx_第3页
第3页 / 共20页
通信工程施工组织设计.docx_第4页
第4页 / 共20页
通信工程施工组织设计.docx_第5页
第5页 / 共20页
通信工程施工组织设计.docx_第6页
第6页 / 共20页
通信工程施工组织设计.docx_第7页
第7页 / 共20页
通信工程施工组织设计.docx_第8页
第8页 / 共20页
通信工程施工组织设计.docx_第9页
第9页 / 共20页
通信工程施工组织设计.docx_第10页
第10页 / 共20页
亲,该文档总共20页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《通信工程施工组织设计.docx》由会员分享,可在线阅读,更多相关《通信工程施工组织设计.docx(20页珍藏版)》请在第壹文秘上搜索。

1、1.0编制依据22.0工程概况21.1 1工程名称21.2 工程规模21.3 工程工期21.4 主要工作量21.5 工程特点33.0施工部署33.1 项目部组织机构33.2 施工车辆投入33.3 劳动力安排43.4 施工机器具设备44.0施工进度安排54. 1施工工期54.2计划工作时间55.0主要施工方法65. 1施工准备65.2通信施工工艺86. 0质量保证体系196. 1质量目标197. 2质量保证措施198. 0HSE管理措施218.0文明施工保证措施错误!未定义书签。9.0应急流程错误!未定义书签。1. O编制依据序号标准号标准名称1.设计图纸设计单位提供的C版设计图纸、盖州压气站现

2、场实际踏勘2.GB50115-2009工业电视系统工程设计规范3.GB50312-2016综合布线工程验收规范4.GB50339-2013智能建筑工程质量验收规范5.GB50303-2015建筑电气工程施工质量验收规范6.GB50169-2016电气装置安装工程接地装置施工及验收规范2.0工程概况2.1工程名称工程2. 2工程规模通信工程主要为各建筑单体及场区进行通信系统设施安装及通信光缆敷设熔接。2. 3工程工期本工程计划开工日期2018年5月1日,计划机械竣工日期2018年10月30日,11月31日具备投产条件。2. 4主要工作量主要工作量详见设计下发的本工程通信C版施工图,包括不限于下表

3、所列单元内容:序号图纸号图纸名称备注1通信网络2站场通信系统3光通信设备安装4卫星通信设备安装5语音交换设备安装6工业电视设备安装7可视对讲设备安装8会议电视设备安装9网络设备安装10有线电视设备安装11高频开关电源及蓄电池设备安装12联络线硅芯管(光缆)敷设13站内通信光(电)缆敷设14压缩机厂房通信部分15压缩机区通信部分16综合值班室暗管布线17综合设备间通信部分1866kv变电所通信部分19变频装置室及机柜间通信部分201营口分输清管站通信部分2. 5工程特点工期紧、工程前中期处于边设计边施工状态、工艺材质多样,焊接施工工艺种类较多,且难度较大、施工时各施工机组交叉作业极多,存在施工安

4、全隐患,施工时重点监督。3. O施工部署3.1 项目部组织机构序号职务备注1项目经理2生产经理3总工程师4经营经理5安全总监6质量工程师7电气工程师8材料员3.2施工车辆投入序号设备名称型号单位数量备注1履带挖掘机CAT320C台12吊车8t台13吊车25t台14客货车2t台1序号设备名称型号单位数量备注5中巴车24座台16平板挂车8t台17平板挂车30t台18挖机托板车40t台13. 3劳动力安排施工人员及设备准备主要以基础施工所需为主,在施工过程中根据工期进度要求及现场施工需要由公司动态调配劳动力,以强有力的人力计划措施保证工期顺利完成。随工程实际,新进场人员需在上岗前先进行技术、安全培训

5、,并进行进场人员资质报验。劳动力安排见下表:序号工种名称人数主要人员姓名1机组长1张晓冬2技术员(兼副机组长)1杨忠兆3质检员(兼副机组长)1闫洪阳4安全员1葛利5电工17郭耀沈桐殷中晶6防爆电气安装工1吴志龙7保管员1杨乃山8思索工1梁成栋9配合工15合计493.4施工机器具设备辅助施工的小型机具、配件及其它消耗性施工用料,就近从施工现场所在地采购,施工机器具进入施工现场前,须检查合格,能满足施工需要。拟投入机器具如下表所示:序号设备名称单位数量备注1电动套丝机1/2-42台按进度陆续进场2砂轮切割机400mm5台按进度陆续进场3角磨机1OOmm6台按进度陆续进场4电剪刀JU-SFl-2.5

6、2台按进度陆续进场5立式台钻322mm4台按进度陆续进场6手电钻313mm10把按进度陆续进场7冲击电锤625mm15把按进度陆续进场8液压拖车3T1台按进度陆续进场9液压弯管器DNI51082台按进度陆续进场10液压开孔器1565mm1台按进度陆续进场11墙槽切割机Z1E-AF2-1105台按进度陆续进场12对讲机摩托罗拉5对按进度陆续进场13电缆放线架可调式液压、立柱式、拆卸式、三角式电缆放线架4套按施工实际现场情况合理选用适当结构形式的放线架陆续进场14绝缘摇表或500兆欧表ZC25B-32套按进度陆续进场15便携式扩音器5台按进度陆续进场16梯子2-IOm7个按进度陆续进场17安全带5

7、0条按进度陆续进场18防爆手电筒30个按进度陆续进场19移动式三级配电箱5面按进度陆续进场20移动式防水防尘照明灯200W10个按进度陆续进场21绳子100m100条按进度陆续进场22绳套10个按进度陆续进场23三脚架2个按进度陆续进场24放线钢卷尺50m10个按进度陆续进场25钢锯、无齿锯10个按进度陆续进场26便携式手压钳低压2台按进度陆续进场27便携式手压钳中压2台按进度陆续进场28手动套丝机4台按进度陆续进场29数字万用表6台按进度陆续进场30手动弯管器6台按进度陆续进场31钳式电流表2台按进度陆续进场48钢板=IOmm50平按进度陆续进场4. O施工进度安排4.1 施工工期根据总体工

8、程量,施工总体工期要求,通信施工工作计划2018.08.152018.11.31完成。4. 2计划工作时间施工期间,机械设备实行每天12小时工作制。由于工期紧,前期电气设计图纸下发较晚,土建、工艺专业制约因此施工受限,施工机械降效35%。5. O主要施工方法通信安装工程是一个系统化、专业化很强的过程,在实际施工过程中,会遇到各种各样的问题,只有严格按图施工,严格执行相应的标准和规范,与其它专业密切配合,及时与建设单位、设计单位和监理单位保持沟通和联系,并处理好施工过程中出现的各类问题,才能保证通信安装工程按时完成。通信安装一般可分为三个阶段,即施工准备阶段,施工阶段,试车交工阶段。5.1 施工

9、准备施工准备是通信安装的一个重要阶段,它的工作充分与否,直接影响施工的进展乃至整个施工任务的完成。施工准备阶段的具体工作包括:1.1 .1资料准备资料准备包括施工图、自通信系统安装图册、通信工程施工及验收规范,以及其它相关技术文件等。施工图是施工单位在安装过程中较重要、较直接的技术文件,只有吃透设计意图,弄清设计理念,了解安装工程的特点、难点、重点及整体工程任务量等,才能做到心中有数,才能去统筹考虑,施工组织也才能有条不紊、合理有序。施工验收规范是施工中必须要达到和遵守的技术要求和工艺纪律。施工技术管理人员要熟悉施工图以及相应的国家验收规范、行业标准,并组织施工人员认真学习掌握。资料准备还包括

10、各种报验单和记录表格,施工表格和质量记录表格等。1.2 .2技术准备1)施工前,全面熟悉施工图纸,编制通信工程施工组织设计及相关特殊地段和关键工序的施工技术措施,并按要求向监理单位报审。2)施工图纸自审和会审,把自审发现的问题(重点是设计存在的问题,特别是设备、材料的缺项和提供的图纸是否齐全)在会审中提出。会审由通信专业技术人员会同设计、业主代表及监理工程师进行,把发现的问题在正式施工前予以解决。3)做好三个交底:一是由建设单位组织,监理单位、施工单位参加,由设计单位各专业对口交底。二是施工单位自行组织的施工技术交底,主要是由施工单位项目部的技术负责人向一线负责施工的技术人员交底。三是技术人员

11、向施工人员作的技术交底,这一工作应贯穿整个施工过程。交清工程内容、施工方案、设计图纸、标准规范关键技术、质量标准、工序交接要求及其它注意事项。4)施工前对施工人员进行安全培训技术交底,并留有书面交底记录,让施工人员了解和熟悉设计及施工规范要求。5.1. 3材料准备1)以最快的速度、最好的质量采购到各类乙供施工物资,保证施工生产的顺利进行。2)材料及设备进场需经施工方现场主管、厂家代表、业主及监理验收后方能使用。各种设备、主材、配件必须具有生产厂家说明书,材料质量证明书、产品合格证及质检部门所要求的证明资料。3)进场材料堆放整齐,规格、型号要分清,每一种型号必须挂牌、注明规格、名称、材质状态并建

12、立台帐,做到帐物相符,且收发手续完整。4)进场材料报验合格后方可用于施工。5.1. 4施工现场准备1)作好现场勘察测量工作,按施工图纸勘察测量定位置并固定位,比如:通信设备安装位置、自控防爆接线箱安装定位,室外电缆敷设路径和敷设方式、设备的进场道路和场地应满足设备进场和吊装的要求等。2)施工现场达到“五通一平”(路通、电通、水通、通讯、气通和场地平整)达到开工条件。3)准备正常施工所必须的各种警示标志、指示牌、防护栏以及其它标识物品。4)按计划组织材料、设备的验收、检验。5.1. 5产品防护由于通信设备及其附件一般都小而精致,容易丢失或被毁坏,且部分通信设备为国外进口,订货周期较长,费用昂贵。

13、因此,在通信设备安装过程中,对已安装的通信设备必须做好防护。(1)通信专业应用塑料布、纸箱等物品,对现场已安装好的通信设备加以防护。带毛细管的变送器、压力式温度计等的毛细管要采用增加防护支架或绑扎等措施进行特殊保护。对易丢失、易损部件可先拆卸进行统一保管,正式投运前再恢复;(2)现场其它专业施工人员要加强成品保护意识,严禁将仪表及其管路当支吊点、脚手架用,严禁将电焊机地线搭接在仪表设备、保护管和引压管线上,严禁重物碰撞通信设备,以免损坏其零部件;(3)通信专业在电缆敷设完毕后,要及时安装电缆桥架盖板。如暂时不能对己铺设电缆的桥架加盖板时,应对电缆采取临时措施进行保护。其它专业在现场施工时应避免烧伤或砸伤仪通信光缆电缆。5.1 .6施工运行计划1)设备、人员、机具、材料报验完毕后,针对图纸,列出施工的重点、难点及质量控制点,若有必要,可列出切合实际的施工网络计划图。2)
