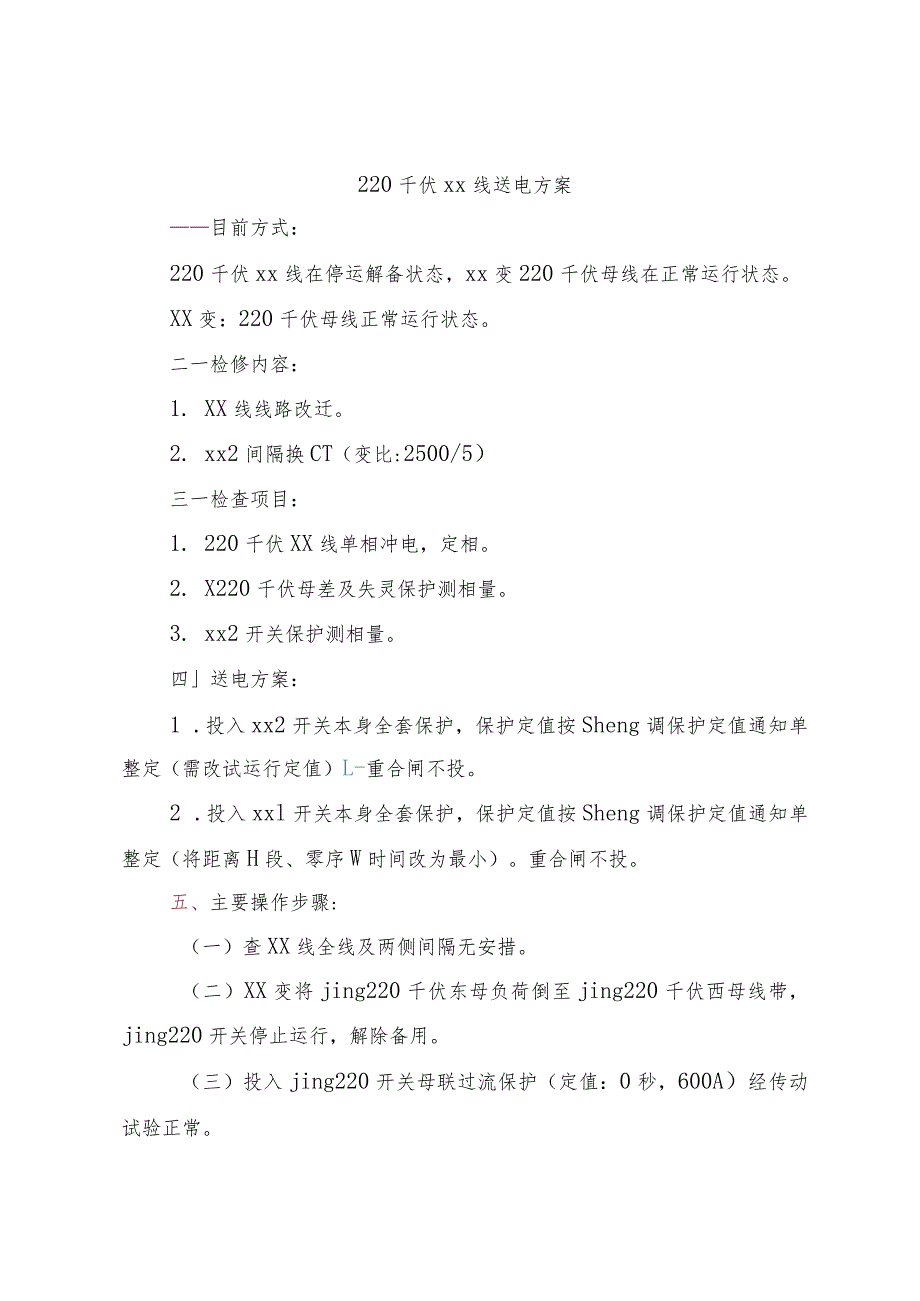

220千伏线路送电方案.docx_第1页
第1页 / 共3页

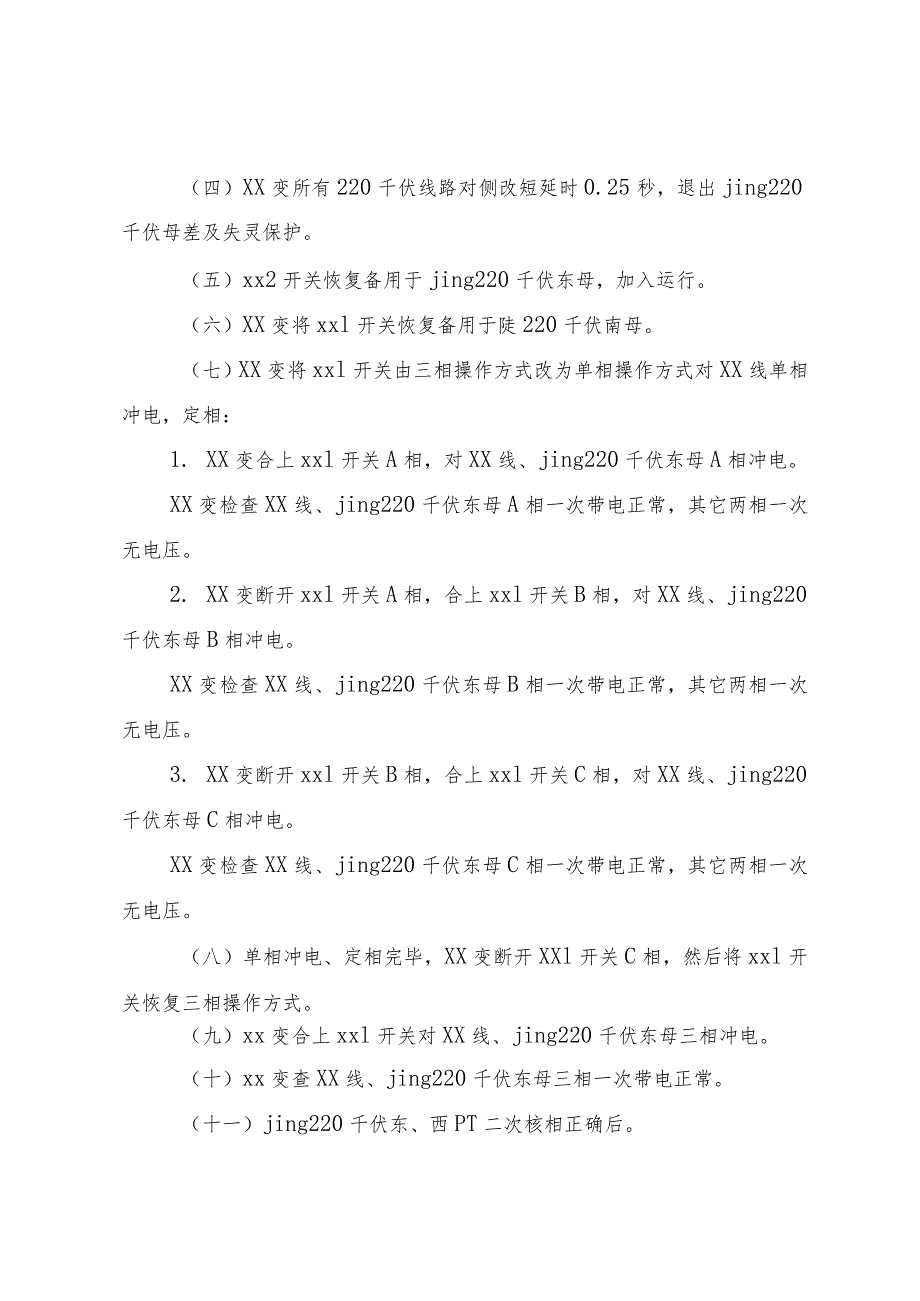

220千伏线路送电方案.docx_第2页
第2页 / 共3页

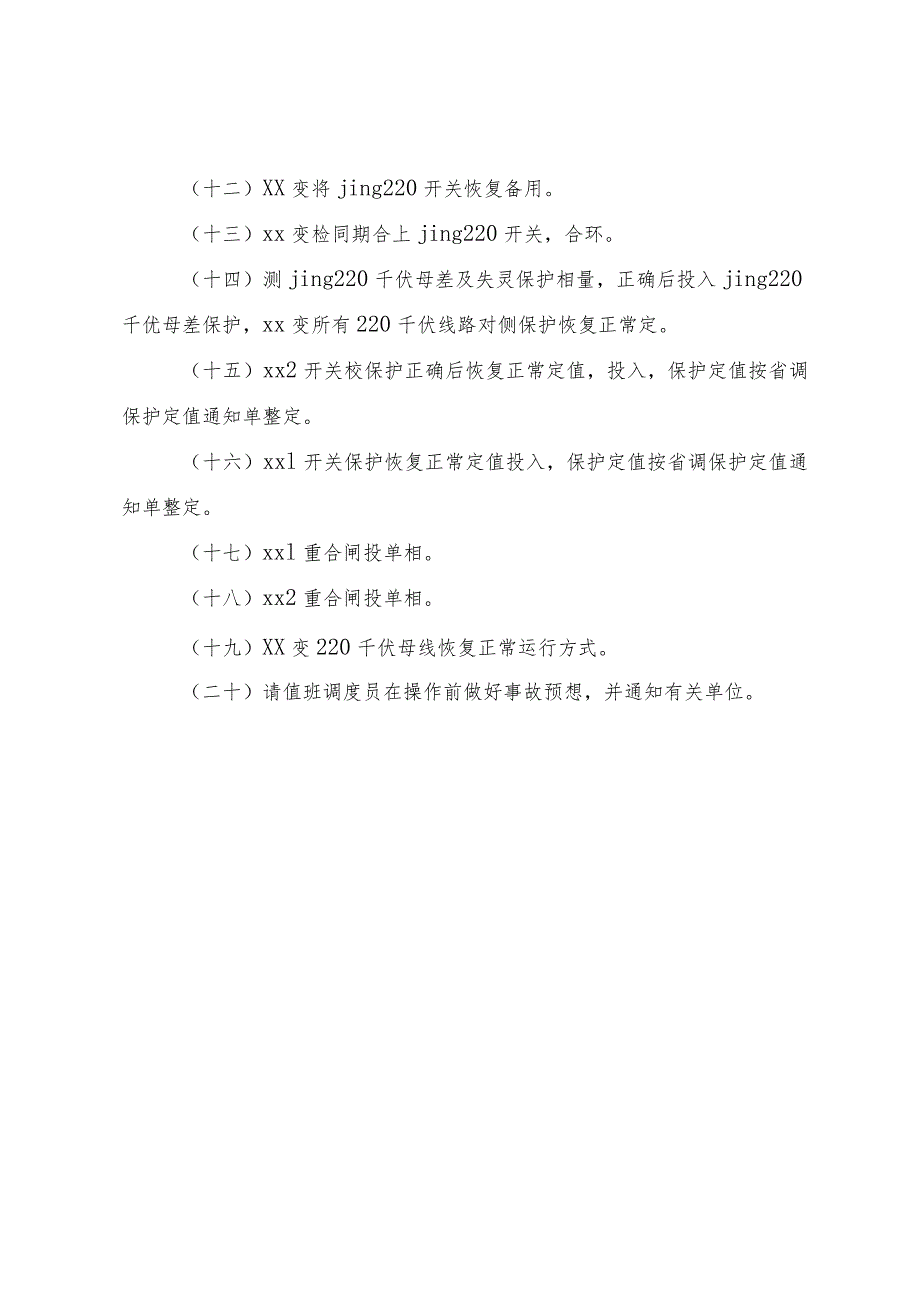

220千伏线路送电方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《220千伏线路送电方案.docx》由会员分享,可在线阅读,更多相关《220千伏线路送电方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、220千伏xx线送电方案目前方式:220千伏xx线在停运解备状态,xx变220千伏母线在正常运行状态。XX变:220千伏母线正常运行状态。二一检修内容:1. XX线线路改迁。2. xx2间隔换CT(变比:2500/5)三一检查项目:1. 220千伏XX线单相冲电,定相。2. X220千伏母差及失灵保护测相量。3. xx2开关保护测相量。四送电方案:1 .投入xx2开关本身全套保护,保护定值按Sheng调保护定值通知单整定(需改试运行定值)L-重合闸不投。2 .投入xxl开关本身全套保护,保护定值按Sheng调保护定值通知单整定(将距离H段、零序W时间改为最小)。重合闸不投。五、主要操作步骤:(

2、一)查XX线全线及两侧间隔无安措。(二)XX变将jing220千伏东母负荷倒至jing220千伏西母线带,jing220开关停止运行,解除备用。(三)投入jing220开关母联过流保护(定值:0秒,600A)经传动试验正常。(四)XX变所有220千伏线路对侧改短延时0.25秒,退出jing220千伏母差及失灵保护。(五)xx2开关恢复备用于jing220千伏东母,加入运行。(六)XX变将xxl开关恢复备用于陡220千伏南母。(七)XX变将xxl开关由三相操作方式改为单相操作方式对XX线单相冲电,定相:1. XX变合上xxl开关A相,对XX线、jing220千伏东母A相冲电。XX变检查XX线、j

3、ing220千伏东母A相一次带电正常,其它两相一次无电压。2. XX变断开xxl开关A相,合上xxl开关B相,对XX线、jing220千伏东母B相冲电。XX变检查XX线、jing220千伏东母B相一次带电正常,其它两相一次无电压。3. XX变断开xxl开关B相,合上xxl开关C相,对XX线、jing220千伏东母C相冲电。XX变检查XX线、jing220千伏东母C相一次带电正常,其它两相一次无电压。(八)单相冲电、定相完毕,XX变断开XXl开关C相,然后将xxl开关恢复三相操作方式。(九)xx变合上xxl开关对XX线、jing220千伏东母三相冲电。(十)xx变查XX线、jing220千伏东母

4、三相一次带电正常。(十一)jing220千伏东、西PT二次核相正确后。(十二)XX变将jing220开关恢复备用。(十三)xx变检同期合上jing220开关,合环。(十四)测jing220千伏母差及失灵保护相量,正确后投入jing220千优母差保护,xx变所有220千伏线路对侧保护恢复正常定。(十五)xx2开关校保护正确后恢复正常定值,投入,保护定值按省调保护定值通知单整定。(十六)xxl开关保护恢复正常定值投入,保护定值按省调保护定值通知单整定。(十七)xxl重合闸投单相。(十八)xx2重合闸投单相。(十九)XX变220千伏母线恢复正常运行方式。(二十)请值班调度员在操作前做好事故预想,并通知有关单位。
