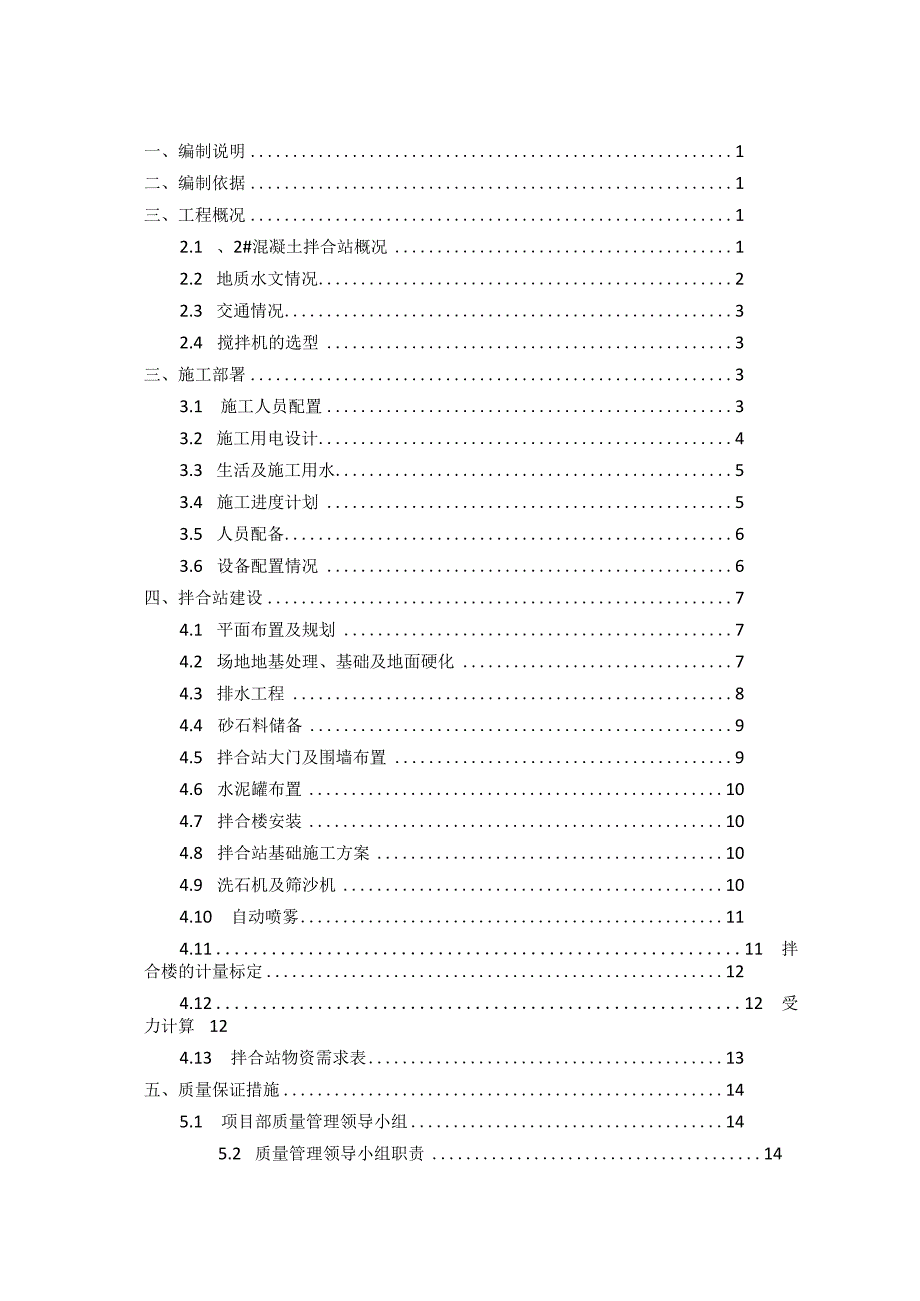

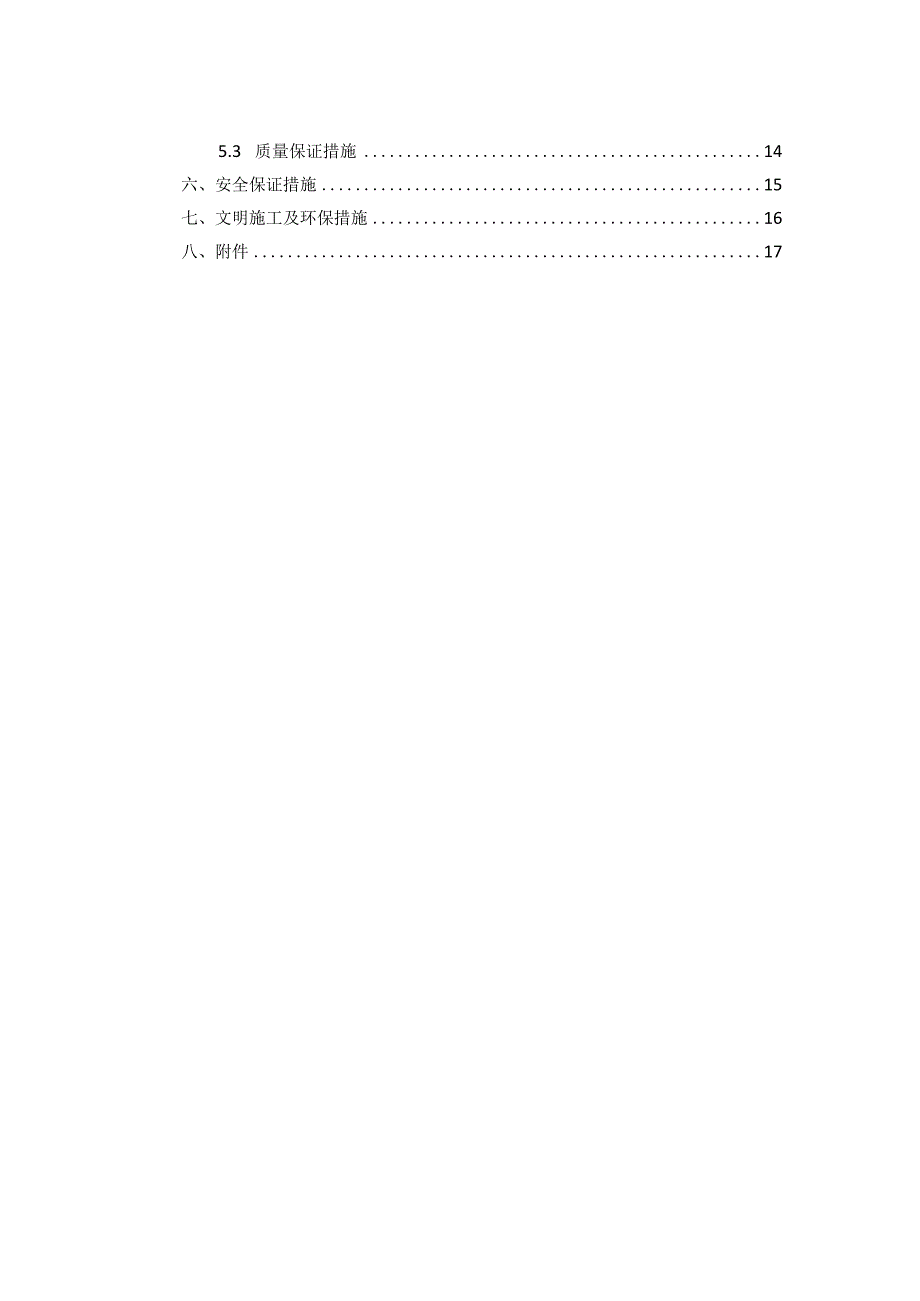

1、一、编制说明1二、编制依据1三、工程概况12.1 、2#混凝土拌合站概况12.2 地质水文情况22.3 交通情况32.4 搅拌机的选型3三、施工部署33.1 施工人员配置33.2 施工用电设计43.3 生活及施工用水53.4 施工进度计划53.5 人员配备63.6 设备配置情况6四、拌合站建设74.1 平面布置及规划74.2 场地地基处理、基础及地面硬化74.3 排水工程84.4 砂石料储备94.5 拌合站大门及围墙布置94.6 水泥罐布置104.7 拌合楼安装104.8 拌合站基础施工方案104.9 洗石机及筛沙机104.10 自动喷雾114.11 11拌合楼的计量标定124.12 12受力

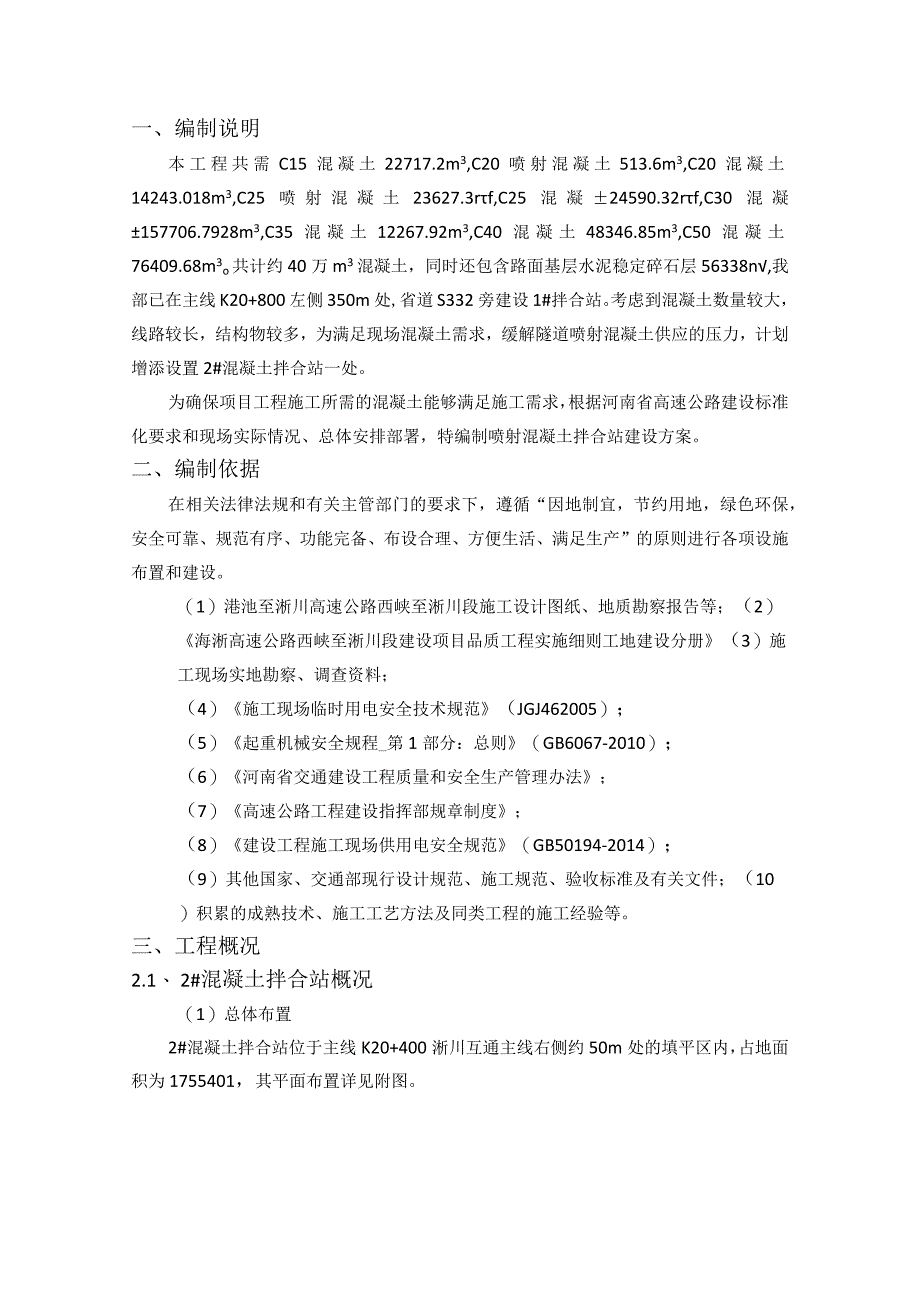

2、计算124.13 拌合站物资需求表13五、质量保证措施145.1 项目部质量管理领导小组145.2 质量管理领导小组职责145.3 质量保证措施14六、安全保证措施15七、文明施工及环保措施16八、附件17一、编制说明本工程共需C15混凝土22717.2m3,C20喷射混凝土513.6m3,C20混凝土14243.018m3,C25喷射混凝土23627.3rf,C25混凝24590.32rf,C30混凝157706.7928m3,C35混凝土12267.92m3,C40混凝土48346.85m3,C50混凝土76409.68m3o共计约40万m3混凝土，同时还包含路面基层水泥稳定碎石层5633
3、8n,我部已在主线K20+800左侧350m处,省道S332旁建设1#拌合站。考虑到混凝土数量较大，线路较长，结构物较多，为满足现场混凝土需求，缓解隧道喷射混凝土供应的压力，计划增添设置2#混凝土拌合站一处。为确保项目工程施工所需的混凝土能够满足施工需求，根据河南省高速公路建设标准化要求和现场实际情况、总体安排部署，特编制喷射混凝土拌合站建设方案。二、编制依据在相关法律法规和有关主管部门的要求下，遵循“因地制宜，节约用地，绿色环保，安全可靠、规范有序、功能完备、布设合理、方便生活、满足生产”的原则进行各项设施布置和建设。（1）港池至淅川高速公路西峡至淅川段施工设计图纸、地质勘察报告等；（2）海
4、淅高速公路西峡至淅川段建设项目品质工程实施细则工地建设分册（3）施工现场实地勘察、调查资料；（4）施工现场临时用电安全技术规范（JGJ462005）；（5）起重机械安全规程_第1部分：总则（GB6067-2010）；（6）河南省交通建设工程质量和安全生产管理办法；（7）高速公路工程建设指挥部规章制度；（8）建设工程施工现场供用电安全规范（GB50194-2014）；（9）其他国家、交通部现行设计规范、施工规范、验收标准及有关文件；（10）积累的成熟技术、施工工艺方法及同类工程的施工经验等。三、工程概况2.1、 2#混凝土拌合站概况（1）总体布置2#混凝土拌合站位于主线K20+400淅川互通主线
5、右侧约50m处的填平区内，占地面积为1755401，其平面布置详见附图。图2T2#混凝土拌合站平面位置示意图表2-12#混凝土拌合站建设统计表序号临建设施占地设置位置用地性质面积(m2)lj田数(亩)12#混凝土拌合站1755426.3K20+400右侧50米处非基木农田合计1755426.3(2)2#拌合站产能规划2#混凝土拌合站预计2020年8月3日投入使用，至所有生产任务结束(包含水稳料)，结束使用。计划设置一条HZSI80混凝土拌合生产线，配置五台水泥罐，配置料仓分别为砂、5-1Omm碎石、10-2Omm碎石、16-31.5mm碎石四种各两个，面积共为3240平方米，可存放各类集料共计
6、约810Om3。计划承担全线混凝土生产任务的三分之一的产能，约10-15万方。2.2、 地质水文情况经过实地勘察，场区地质条件良好；通过实地勘察，土质较好，但需要对重点部位地基进行加固处理。场区均对当地居民干扰较少，附近没有地质灾害危险源，也无通信或天然气管线，方便进行施工生产。23、交通情况在2#混凝土拌合站外侧有一条既有道路，但因路面宽度不足，无法满足材料运输及混凝土供应，故计划在拌合站右侧填筑一条施工便道至A匝道路基，材料运输及混凝土供应通过线路主线供应，减少运距，方便供应。2.4、 搅拌机的选型采用一台HZS180型搅拌机完成混凝土拌制;本工程搅拌机及其它附属设备,按照相关要求进行设置
7、、管理和实施。搅拌机主要参数如下表所示：表2-2搅拌机主要参数表参数项目HSZ180进料容量(L)4800L出料容量(L)3000L生产率(m3h)180骨料最大粒径(卵石/碎石)mm80搅拌叶片转速Crmin)21数量10搅拌电机型号Y280M-4功率(kW)55X2卷扬机型号YEJ200L-4功率(kW)45水泵型号QS80-22/2-7.5功率(kW)7.5料斗提升速度(ms)2.5外形尺寸长运输状态676024502890长X宽乂高工作状态12580X4620X12890整机质量(kg)20000卸料高度(mm)4200三、施工部署3.1、 施工人员配置1、拌合站建设现场管理及技术人员
8、配置构成见下表。表3-12#拌合站施工管理人员配备序号职务姓名职责1现场副经理张景康组织施工2技术主管赵大伟施工技术指导3技术员侯思宇技术管理4专职安全员赵学成安全管理5质检工程师王兴杰质量过程管理6试验工程师姚猛试验检测7测量班长张波主管施工测量8测量员王严施工测量9测量员程志敏施工测量2、作业人员配置表3-2作业队人员配置分类人数机械操作手7自卸车司机4现场杂工153、拌合站施工配置的主要机械设备见下表：表3-3主要机械设备配备序号设备名称规格型号单位数量1挖掘机PC220辆22自卸车辆43平地机PY160辆14推土机TY230辆15压路机26t辆16装载机50型辆27汽车吊25t辆18汽
9、车吊70t辆13.2、 施工用电设计拌合站厂区设置变压器一台，变压器功率315KAV,变压器基础尺寸为2mX2m0.5m,采用C15混凝土浇筑，设置配电柜一台。线路应架空，必须从地面穿过时采用埋管布置，严禁线路随意接放。配电箱应有漏电保护装置，并上锁由专业人员负责管理，设置备用发电机以备供电系统出现问题时保证生产。3.2.1 配电系统变配电房内具体设计由供电部门负责。本工程主要拌合机组用电、机组与试验室信号传送连接电缆和其他用电，预埋电缆管道为100mm钢管，室外埋地敷设的电缆导管,埋深不小于07m。为避免因突然断电影响拌合站整体施工作业，设置一台200KW备用发电机来应对突然断电情况。322
