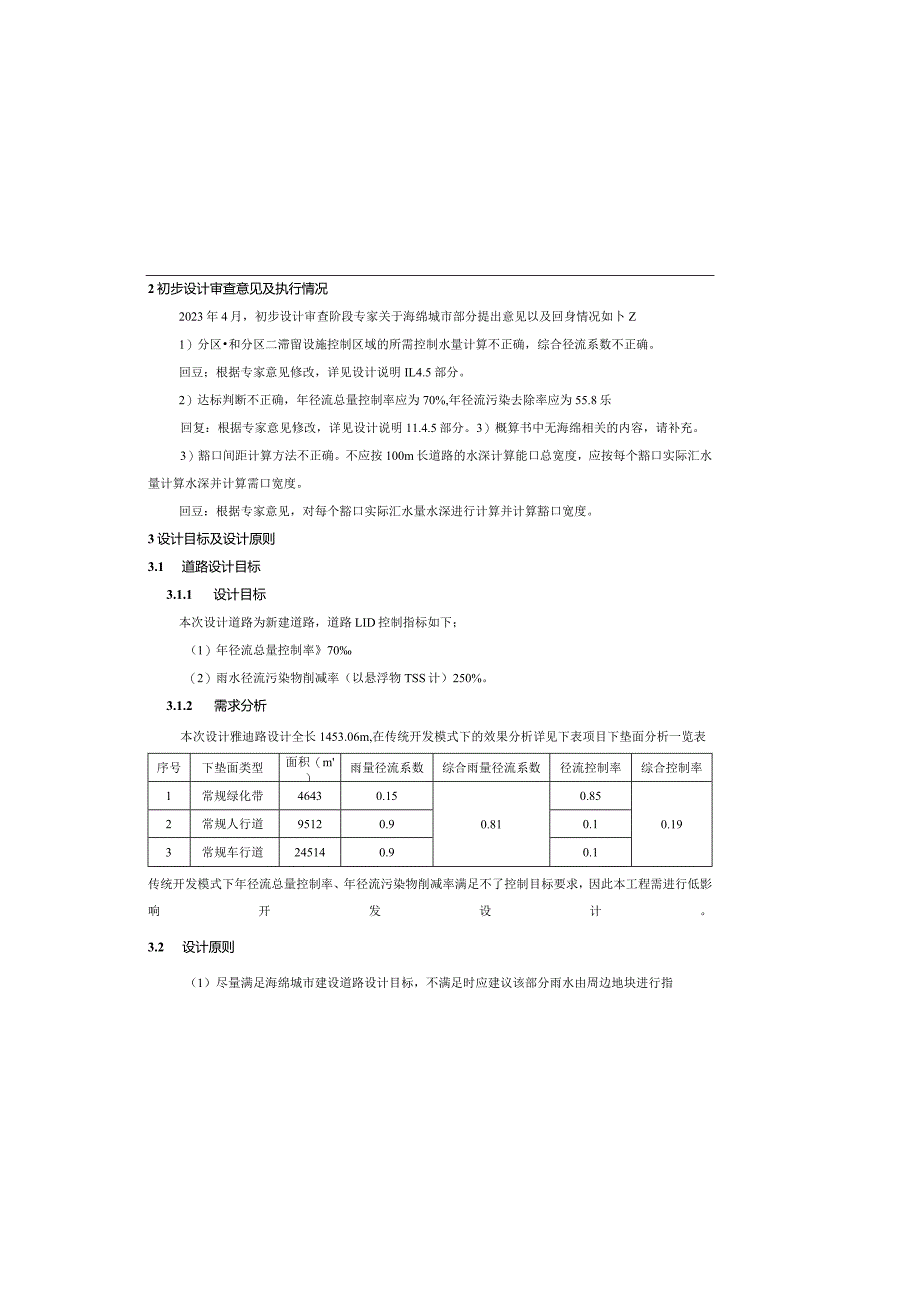

1、2初步设计审查意见及执行情况2023年4月,初步设计审查阶段专家关于海绵城市部分提出意见以及回身情况如卜Z1)分区和分区二滞留设施控制区域的所需控制水量计算不正确,综合径流系数不正确。回豆;根据专家意见修改,详见设计说明IL4.5部分。2)达标判断不正确,年径流总量控制率应为70%,年径流污染去除率应为55.8乐回复:根据专家意见修改,详见设计说明11.4.5部分。3)概算书中无海绵相关的内容,请补充。3)豁口间距计算方法不正确。不应按100m长道路的水深计算能口总宽度,应按每个豁口实际汇水量计算水深并计算需口宽度。回豆:根据专家意见,对每个豁口实际汇水量水深进行计算并计算豁口宽度。3设计目标

2、及设计原则3.1 道路设计目标3.1.1 设计目标本次设计道路为新建道路,道路LID控制指标如下;(1)年径流总量控制率70(2)雨水径流污染物削减率(以悬浮物TSS计)250%。3.1.2 需求分析本次设计雅迪路设计全长1453.06m,在传统开发模式下的效果分析详见下表项目下垫面分析一览表序号下垫面类型面积(m)雨量径流系数综合雨量径流系数径流控制率综合控制率1常规绿化带46430.150.810.850.192常规人行道95120.90.13常规车行道245140.90.1传统开发模式下年径流总量控制率、年径流污染物削减率满足不了控制目标要求,因此本工程需进行低影响开发设计。3.2 设计

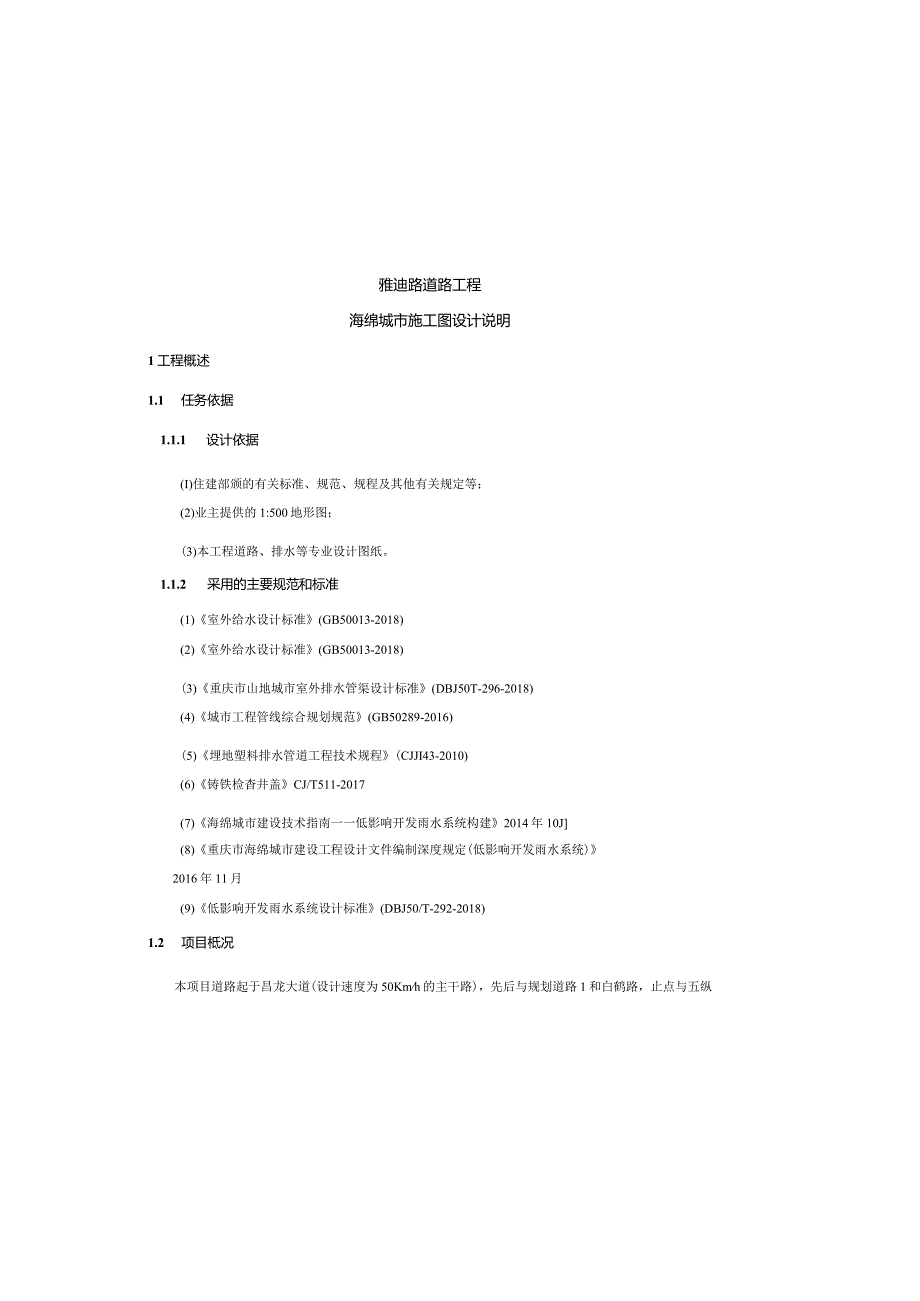

3、原则(1)尽量满足海绵城市建设道路设计目标,不满足时应建议该部分雨水由周边地块进行指雅迪路道路工程海绵城市施工图设计说明1工程概述1.1 任务依据1.1.1 设计依据(I)住建部颁的有关标准、规范、规程及其他有关规定等;(2)业主提供的1:500地形图;(3)本工程道路、排水等专业设计图纸。1.1.2 采用的主要规范和标准(1)室外给水设计标准(GB50013-2018)(2)室外给水设计标准(GB50013-2018)(3)重庆市山地城市室外排水管渠设计标准(DBJ50T-296-2018)(4)城市工程管线综合规划规范(GB50289-2016)(5)埋地塑料排水管道工程技术规程(CJJI

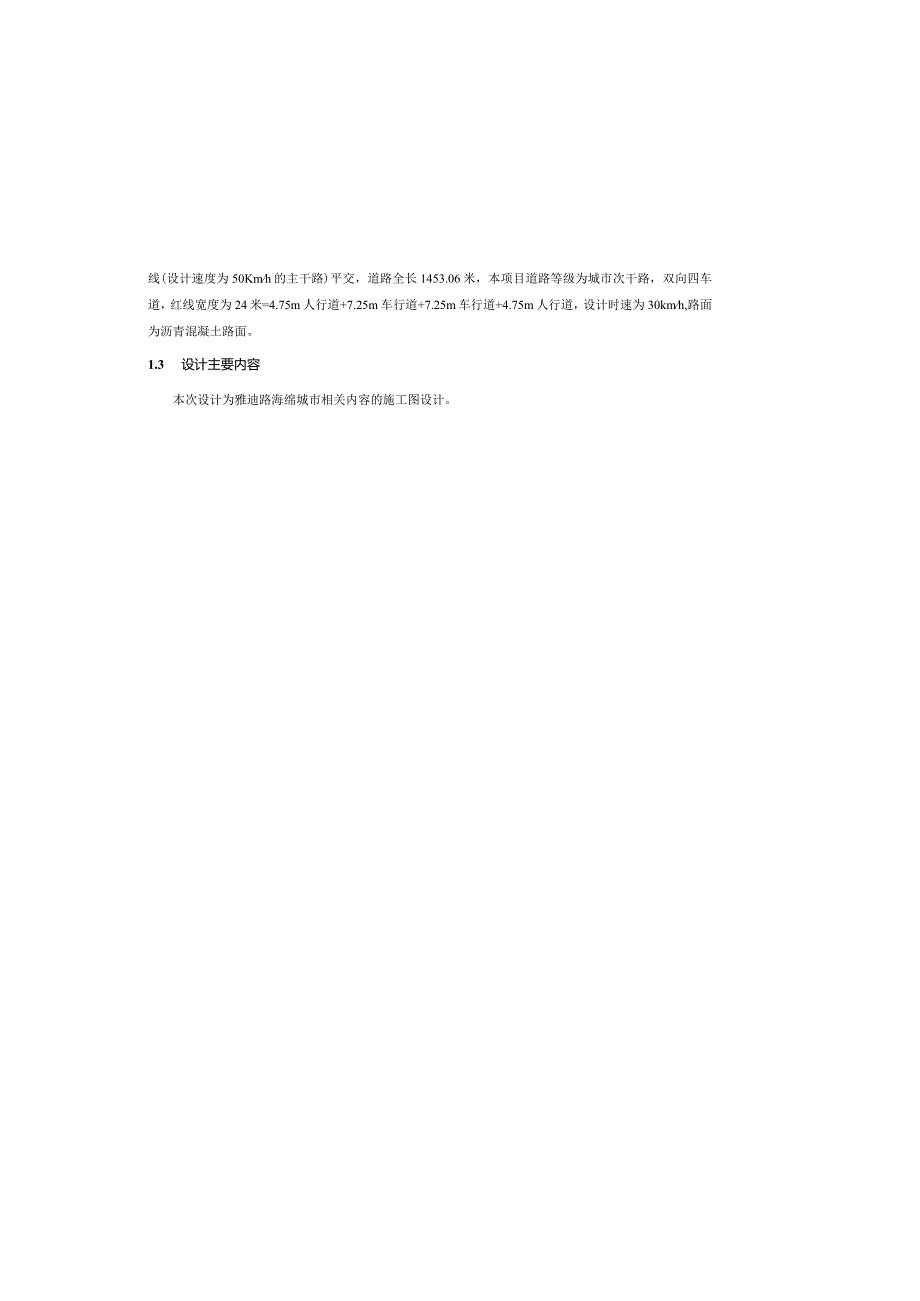

4、43-2010)(6)铸铁检杳井盖CJ/T511-2017(7)海绵城市建设技术指南一一低影响开发雨水系统构建2014年10J(8)重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统)2016年11月(9)低影响开发雨水系统设计标准(DBJ50/T-292-2018)1.2 项目柢况本项目道路起于昌龙大道(设计速度为50Kmh的主干路),先后与规划道路1和白鹤路,止点与五纵线(设计速度为50Kmh的主干路)平交,道路全长1453.06米,本项目道路等级为城市次干路,双向四车道,红线宽度为24米=4.75m人行道+7.25m车行道+7.25m车行道+4.75m人行道,设计时速为30k

5、mh,路面为沥青混凝土路面。1.3 设计主要内容本次设计为雅迪路海绵城市相关内容的施工图设计。4)道路纵坡V5%时采用阶梯状雨水生物滞留带:道路纵坡25%的道路两侧不设置生物滞留带,采用普标化带,保持景观整体性。5)人行道至少保证2m及以上的人行通道宽度。6)除雨水系统外的其他管网设施布置于生物滞留带时,需采用防渗措施,防止其他管网因渗水造成的不利影响。7)道路LID设施的雨水滞留时间不超过24小时,植物尽量选择对污染物去除作用佳的耐旱耐涝本土植物。4.2 海绵设计指标本次设计道路为新建道路,根据重庆市永川区城市节水“十四五”专项规划,道路LID控制指标如下:(1)年径流总量控制率N70(2)

6、雨水径流污染物削减率(以悬浮物TSS计)50%o4.3 生物滞留带设计4.3.1 原理道路雨水经过路缘石开孔流入生态滞留带,流经卵石区实现均匀布水和再次过滤后汇入种植区,通过种植区植物、土壤和微生物系统的下渗、缓冲,净化径流,缓排雨水,当雨水量超过生物滞留带的容量经溢流雨水口溢流排到已设计雨水系统。路面雨水一A雨水豁口一A卵石区一A种植区雨水系统盲管种植土、过滤层、砾下层溢流雨水口道路雨水系统收集示意图4.3.2 平面布置本次设计雅迪路人行道宽度为4.75m,在本次设计道路人行道靠近路缘石侧新建2.5m生物滞留带。标分解,以达到海绵城市的片区控制效果。(2)道路LID设施的选择应与规划用地性质

7、相协调,因地制宜、经济有效、方便易行,充分结合道路红线内外绿化带进行设计(3)道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。(4)生物滞留带负贲收集其自身和车行道可控范围内路面上的降雨,人行道透水砖铺装负责收集透水砖铺装面积上的降雨,地块内部的雨水通过地块内部的LlD设施进行综合利用,且地块内部外排雨水通过雨水管直接汇入市政雨水系统。4海绵城市设计本次设计根据LlD雨水设计管理理念,针对道路红线范围内汇水面积的雨水,优先将道路红线范围内的雨水径流汇集进入生物滞留带进行综合处置。通过设施对雨水的储存、过滤、蒸发、抑制降雨径流,使汇流时间延长,峰流减小,发挥控制面源污染、洪峰流量削

8、减等方面的作用。道路建设过程中或建成后,均要求采取相应措施防止道路范围外的雨水径流进入道路内生物滞留带,以免对设计的综合利用设施造成冲击破坏。地块内雨水应通过地块开发建设中配套实施的低冲击进行综合利用。本设计中采用的雨水综合利用措施不改变传统设计中的雨水管道系统(雨水管道系统设计重现期标准为5年一遇)但是道路范围内雨水在排放到雨水管道系统前需优先通过生物滞留带进行雨水洪峰、面源污染、径流总量进行控制。本次设计雅迪路为新建道路,单侧人行道总宽度为4.75m,海绵城市设计选用复杂型生物滞留设施和人行道透水砖铺装这两种LID设施。4.1 设计思路1)生物滞留带在斑马线处设置人行开口供行人通行,公交停

9、车港处不布置生物滞留带。2)采用路缘石侧壁开槽方式将道路雨水引入生物滞留带,公交停车港及道路交叉口处仍需根据实际情况布置传统雨水口(转弯处以转弯段及直圆点5m范围内按照雨水口布置原则进行布置)。3)生物滞留设施或透水铺装与车行道路基之间应按如下原则采用防渗措施:W6米的填方段防渗膜敷设在靠近车行道路基一侧(后简称半包);6米的高填方防渗膜敷设于整个滞留带下(后简称全包):在填挖交界处防渗应与上工格榔相协调。4.3.5设施工艺设计计算(一)生物滞留带设施计算本次海绵计算范围为道路红线范围以内,包括车行道、人行道及隔离绿地。设计考虑将本项目划分为二个分区,各分区具体详见汇水分区平面图,各个排水分区

10、年径流总量控制率加权平均值(权重为各个分区面积占流域面积的比例)应不小于流域的年径流总量控制率。各海绵分区面积如下:海绵分区面积表编号车行道受控区域车行道非受控区域常规人行道透水铺装生物滞留带中分带绿化带总面积分区一9471153035691944015437分区二10898369293250112699023232生物滞留带设计进水量海绵城市径流控制指标设计调蓄量(容积法)V=IOHs(A+A0)式中:V一一设计调蓄统计,m3Hs一一设计降雨量,mm,按照年有效径流控制率70%计,取21.9mm:一一综合雨量径流系数,按照用地性质加权取(透水铺装地面取0.3,道路取0.9,绿地取0.2,生物

11、滞留带取1.0);A一车行道可控部分汇水区域面积,hm;AO一滞留带直接接受降雨的面积,hm。进水量计算详见下表:生物滞留带服务区设计进水量编号车行道可控部分(11O车行道不可控部分(m9生物滞留带(Inl)透水铺装(m2)综合雨量径流系数进水量(ms)分区一9471453194435690.75198.29分区二108983692269950110.75239.26生物滞留带设计计算生物滞留带的设计有效调蓄容积Vs=V-Wp4.3.3纵断面布置道路纵坡V5%采用阶梯状雨水生物滞留带,道路纵坡25%的道路两侧不设置生物滞留带,采用普球化带,保持景观整体性。4.3.4 竖向布置生物滞留设施带最小

12、深度:H=H1+H2+H3+H4+H5式中:式中:Hl一为了满足灌木生长需求,最小种植.上厚度取50cm:H2-设计持水区深度,取20cm;H3砂滤层厚度,取IoCm:H4一砾石层厚度,取30cm;H5超高,雨水郁口与最高持水区高差,IoCmO生物滞留带竖向布置示意图分区设施类型服务面积(m:)年有效径流总量控制率(%)年平均径流总量控制率(%)分区一生物滞留带114158075.63透水铺装356970车道不受控45310分区二生物滞留带135978066.16透水铺装501170车道不受控369210年污染总量控制率复核根据低影响开发雨水系统设计标准生物滞留设施污染物去除率取75乐透水铺装

13、取70%中分带绿化带取50%。则项目总年径流污染去除率为55.6%,满足年径流污染去除率不小于50%要求。能够有效控制设计范围内的初期雨水携带的污染物量。经计算,本项目道路年径流总量控制率为70%,满足规划要求。具体详见下表:年污染总量控制率复核编号年有效径流总量控制率(益)径流污染物去除率(%)分区75.6366.31分区二66.1648.52合计7055.64.3.6 路绿石进水豁口设计本工程车行道的路缘石采用等间距静口形式(具体详见大样图),尽量使雨水以片流的形式沿道路纵坡均匀进入设施中,集中入流处散铺卵石消能。1)车行道汇流时间计算公式(JTGTD33-2012,公路排水设计规范)如下

14、,设计重现期P=5a:川.河牛小)(min)式中,m一一地表种类参数,沥青路面取0.0131.一一汇流长度,本工程中,L=U2+4,其中Ll为道路长度(m),L2为单侧路幅宽度(本工程取7.25m):i道路坡度,本工程中,f+,其中il为道路横坡(0.015),i2为道路纵坡(本工程取最不利坡度0.03)。经计算本工程100m道路汇水时间为3.61min.式中:Vs生物滞留带的设计有效调蓄容积:(本次设计将设施顶部蓄水空间作为有效调蓄容积,设施结构内部的介质主要是作为雨水的过滤和缓排作用层)Wp一一渗透量,m3:根据海绵城市建设技术指南-低影响开发雨水系统构建(试行),渗透设施的渗透量按照下式(达西定律)计算:Wp=KJAsts式中:a综合安全系数,一般可取O.50.8,本次设计取0.8;K-平均渗透系数,ms,本次设计取5X10-6ms;J一水力坡降,一般可取J=I0;AS-有效渗透面积,m2;ts一渗透时间(三),取值7200s。滞留设施渗透量计算详见下表:渗透量计算表编号生物滞留带面积(m2)渗透量(ms)分区一194455.99分区二269977.73生物滞留带调蓄容积生物滞留带的设计有效调蓄容积按其有效水深0.20m计算。其调蓄容积详
