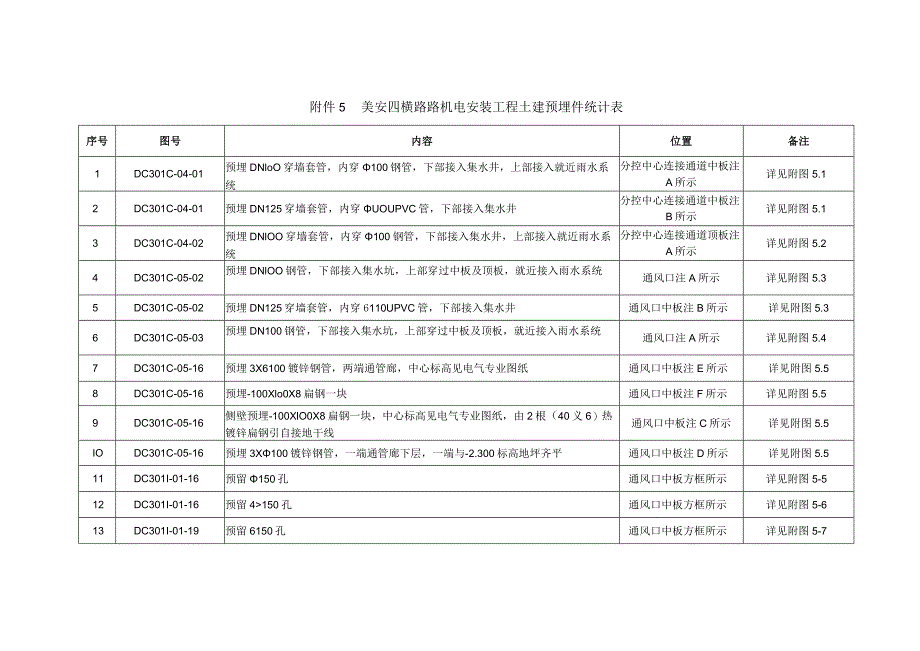

1、附件5美安四横路路机电安装工程土建预埋件统计表序号图号内容位置备注1DC301C-04-01预埋DNloO穿墙套管，内穿100钢管，下部接入集水井，上部接入就近雨水系统分控中心连接通道中板注A所示详见附图5.12DC301C-04-01预埋DN125穿墙套管，内穿UOUPVC管，下部接入集水井分控中心连接通道中板注B所示详见附图5.13DC301C-04-02预埋DNlOO穿墙套管，内穿100钢管，下部接入集水井，上部接入就近雨水系统分控中心连接通道顶板注A所示详见附图5.24DC301C-05-02预埋DNlOO钢管，下部接入集水坑，上部穿过中板及顶板，就近接入雨水系统通风口注A所示详见附图
2、5.35DC301C-05-02预埋DN125穿墙套管，内穿6110UPVC管，下部接入集水井通风口中板注B所示详见附图5.36DC301C-05-03预埋DN100钢管，下部接入集水坑，上部穿过中板及顶板，就近接入雨水系统通风口注A所示详见附图5.47DC301C-05-16预埋3X6100镀锌钢管，两端通管廊，中心标高见电气专业图纸通风口中板注E所示详见附图5.58DC301C-05-16预埋-100Xlo0X8扁钢一块通风口中板注F所示详见附图5.59DC301C-05-16侧壁预埋-100XlO0X8扁钢一块，中心标高见电气专业图纸，由2根（40义6）热镀锌扁钢引自接地干线通风口中板注
3、C所示详见附图5.5IODC301C-05-16预埋3X100镀锌钢管，一端通管廊下层，一端与-2.300标高地坪齐平通风口中板注D所示详见附图5.511DC301I-01-16预留150孔通风口中板方框所示详见附图5-512DC301I-01-16预留4150孔通风口中板方框所示详见附图5-613DC301I-01-19预留6150孔通风口中板方框所示详见附图5-714DC301I-0l-19预留150孔通风口中板方框所示详见附图5-815DC3011-02-11预留150孔通风口中板方框所示详见附图5-1017DC3011-02-13预留150孔通风口中板方框所示详见附图5-1118DC3
4、011-02-13预留150孔通风口中板方框所示详见附图5-1219DC30IC-06-02预埋DN100穿墙套管，内穿100钢管，下部接入集水井，上部接入就近雨水系统投料口顶板注A所示详见附图5.620DC301C-06-01预埋DNl25穿墙套管，内穿UOUPVC管，下部接入集水井投料口顶板注B所示详见附图5.621DC301C-06-12预埋3X100镀锌钢管，一端通管廊下层，一端与2300标高地坪齐平投料口中板注H所示详见附图5.722DC301C-06-12预埋-100X100X8扁钢一块投料口中板注J所示详见附图5.723DC301C-06-12侧壁预埋-100X100X8扁钢一块
5、，中心标高-2.000,由2根（40*6）热镀锌扁钢引自接地干线投料口中板注C所示详见附图5.724DC301C-06-12预埋3100镀锌钢管，两端通管廊，中心标高3000投料口中板注D所示详见附图5.725DC301C-06-12预埋3X100镀锌钢管，一端通管廊下层，一端与-2.300标高地坪齐平投料口中板注E所示详见附图5.726DC301C-06-12预埋-100X100X8扁钢一块投料口中板注F所示详见附图5.727DC301C-06-12侧壁预埋-100XIO0X8扁钢一块，中心标高-2.000,由2根（40X6）热镀锌扁钢引自接地干线投料口中板注G所示详见附图5.728DC30

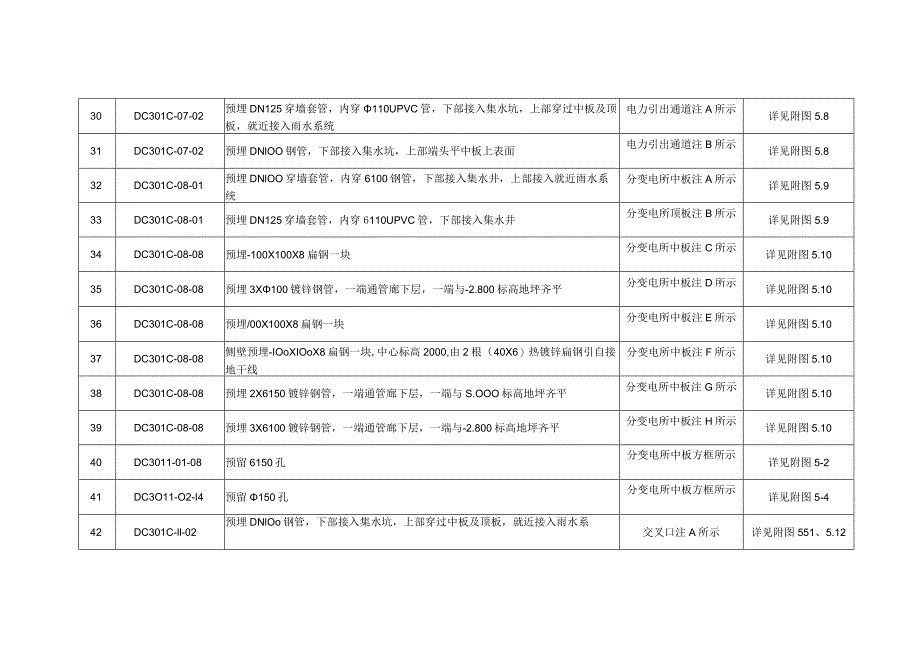

6、11-01-07预留150孔投料口中板方框所示详见附图5-129DC3011-02-12预留4150孔投料口中板方框所示详见附图5-330DC301C-07-02预埋DN125穿墙套管，内穿110UPVC管，下部接入集水坑，上部穿过中板及顶板，就近接入雨水系统电力引出通道注A所示详见附图5.831DC301C-07-02预埋DNlOO钢管，下部接入集水坑，上部端头平中板上表面电力引出通道注B所示详见附图5.832DC301C-08-01预埋DNlOO穿墙套管，内穿6100钢管，下部接入集水井，上部接入就近雨水系统分变电所中板注A所示详见附图5.933DC301C-08-01预埋DN125穿墙套
7、管，内穿6110UPVC管，下部接入集水井分变电所顶板注B所示详见附图5.934DC301C-08-08预埋-100X100X8扁钢一块分变电所中板注C所示详见附图5.1035DC301C-08-08预埋3X100镀锌钢管，一端通管廊下层，一端与-2.800标高地坪齐平分变电所中板注D所示详见附图5.1036DC301C-08-08预埋/00X100X8扁钢一块分变电所中板注E所示详见附图5.1037DC301C-08-08侧壁预埋-IOoXIOoX8扁钢一块,中心标高2000,由2根（40X6）热镀锌扁钢引自接地干线分变电所中板注F所示详见附图5.1038DC301C-08-08预埋2X61
8、50镀锌钢管，一端通管廊下层，一端与S.OOO标高地坪齐平分变电所中板注G所示详见附图5.1039DC301C-08-08预埋3X6100镀锌钢管，一端通管廊下层，一端与-2.800标高地坪齐平分变电所中板注H所示详见附图5.1040DC3011-01-08预留6150孔分变电所中板方框所示详见附图5-241DC3O11-O2-I4预留150孔分变电所中板方框所示详见附图5-442DC301C-ll-02预埋DNlOo钢管，下部接入集水坑，上部穿过中板及顶板，就近接入雨水系交叉口注A所示详见附图551、5.1243DC301C-ll-02预埋DNl25穿墙套管，内穿110UPVC管，下部接入集
9、水井交叉口中板注B所示详见附图5.1144DC30IC-12-02预埋DNIoO钢管，下部接入集水坑，上部穿过中板及顶板，就近接入雨水系统交叉口注A所示详见附图5.13、5.1445DC30IC-12-02预埋DN125穿墙套管，内穿UOUPVC管，下部接入集水井交叉口中板注B所示详见附图5.1346DC301E-I2-27预埋625镀锌钢管，一端通管廊下层，一端高于地坪50mm变电所中板方框所示详见附图1.20、1.2147预埋25镀锌钢管，一端通管廊下层，一端高于地坪50mm通风口、投料口中板方框所示详见附图4.748预埋700长DNlOo/80单法墙管，法兰端位于廊内，与集水井设置相对应；下部接入集水井，上部接入就近雨水系统综合管廊标准详见附表5.149DC301E-32预埋接地连接板，顶板下05m,底板上0.5m。位于结构变形缝两端。综合管廊标准详见附图4.650预留洞口：内径850*850*250、外径1150*1150*250通风口进、出风口详见附图1.22、1.23
