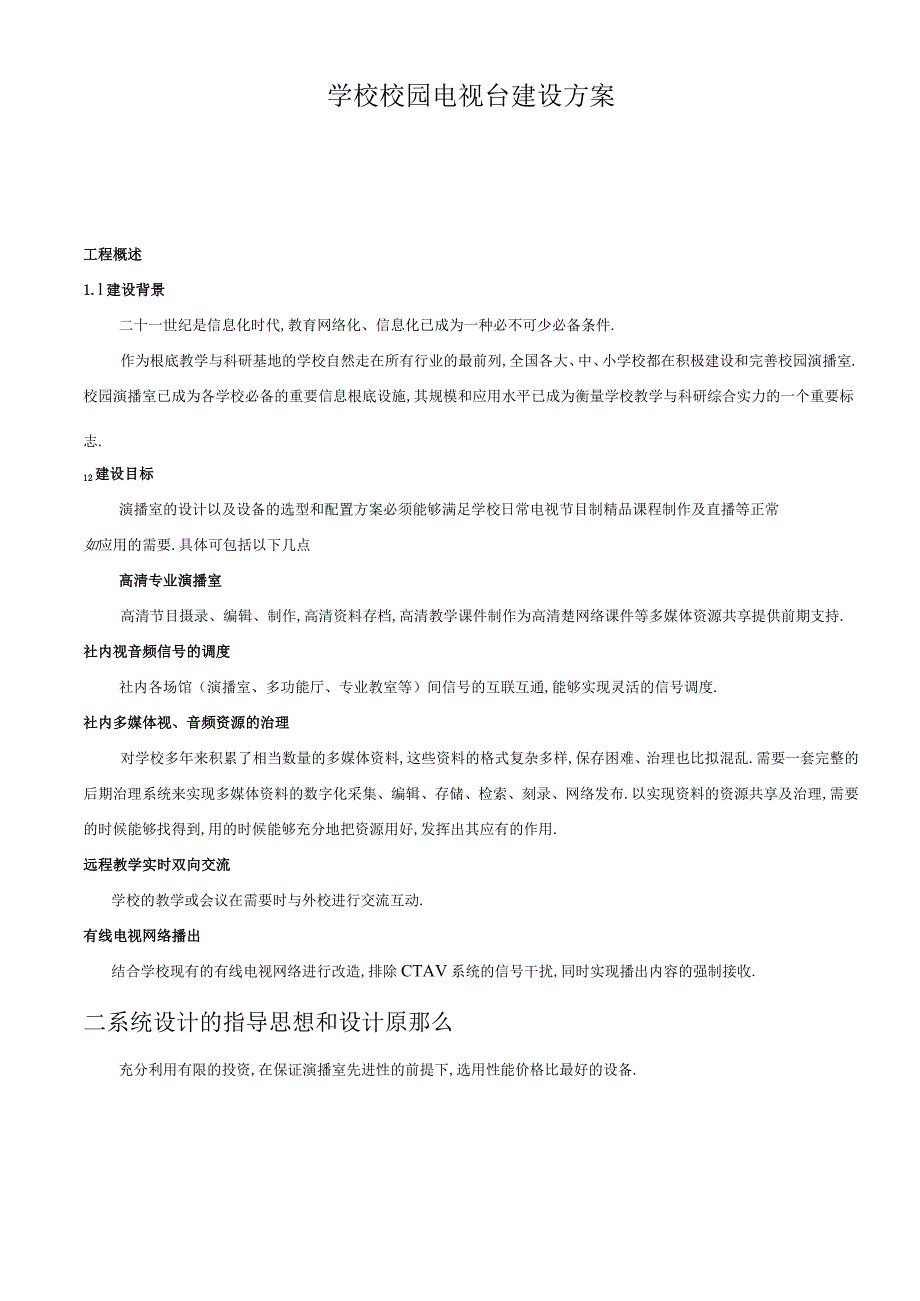

1、学校校园电视台建设方案工程概述1.l建设背景二十一世纪是信息化时代,教育网络化、信息化已成为一种必不可少必备条件.作为根底教学与科研基地的学校自然走在所有行业的最前列,全国各大、中、小学校都在积极建设和完善校园演播室.校园演播室已成为各学校必备的重要信息根底设施,其规模和应用水平已成为衡量学校教学与科研综合实力的一个重要标志.12建设目标演播室的设计以及设备的选型和配置方案必须能够满足学校日常电视节目制精品课程制作及直播等正常如应用的需要.具体可包括以下几点高清专业演播室高清节目摄录、编辑、制作,高清资料存档,高清教学课件制作为高清楚网络课件等多媒体资源共享提供前期支持.社内视音频信号的调度社

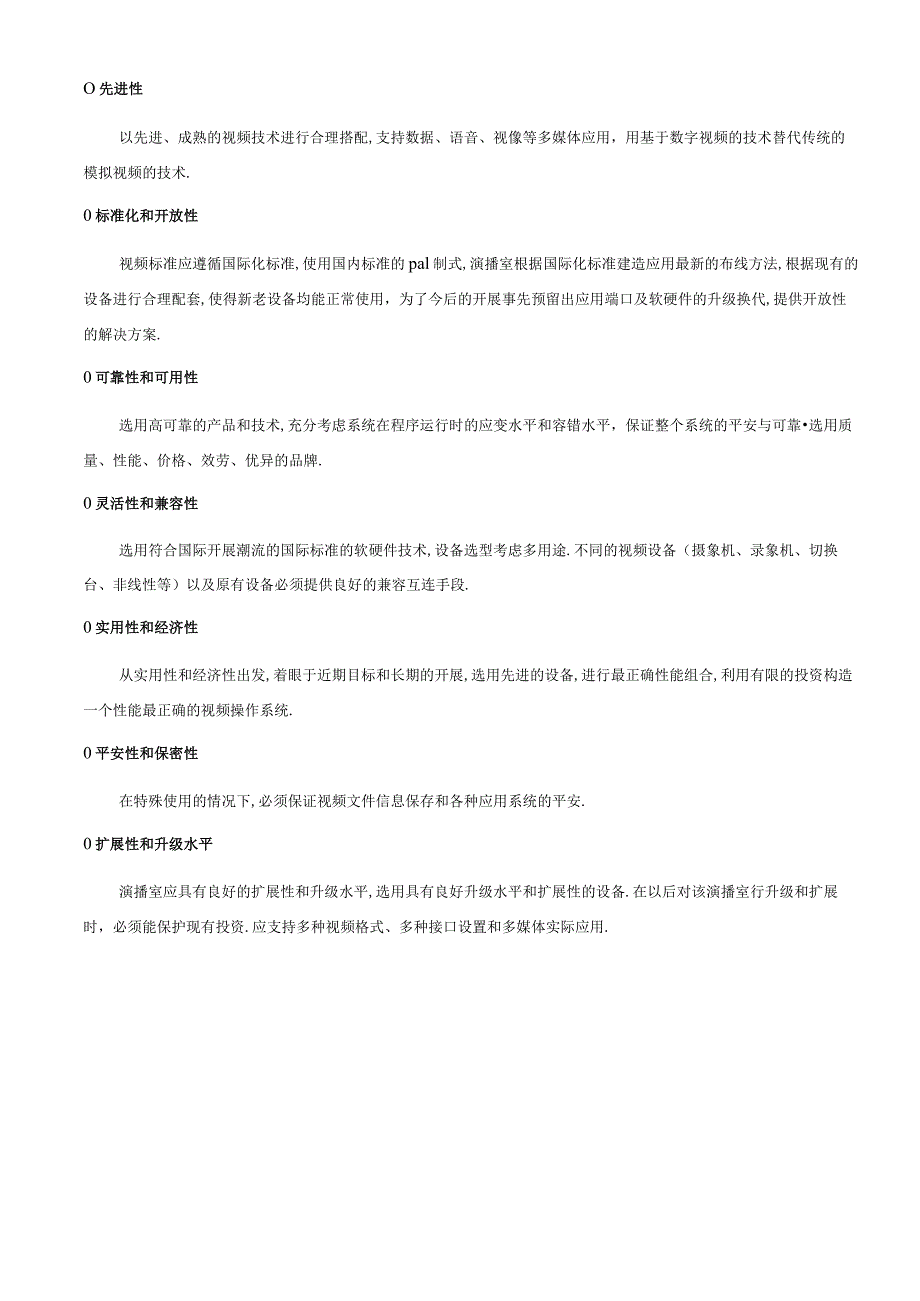

2、内各场馆（演播室、多功能厅、专业教室等）间信号的互联互通,能够实现灵活的信号调度.社内多媒体视、音频资源的治理对学校多年来积累了相当数量的多媒体资料,这些资料的格式复杂多样,保存困难、治理也比拟混乱.需要一套完整的后期治理系统来实现多媒体资料的数字化采集、编辑、存储、检索、刻录、网络发布.以实现资料的资源共享及治理,需要的时候能够找得到,用的时候能够充分地把资源用好,发挥出其应有的作用.远程教学实时双向交流学校的教学或会议在需要时与外校进行交流互动.有线电视网络播出结合学校现有的有线电视网络进行改造,排除CTAV系统的信号干扰,同时实现播出内容的强制接收.二系统设计的指导思想和设计原那么充分利
3、用有限的投资,在保证演播室先进性的前提下,选用性能价格比最好的设备.O先进性以先进、成熟的视频技术进行合理搭配,支持数据、语音、视像等多媒体应用，用基于数字视频的技术替代传统的模拟视频的技术.0标准化和开放性视频标准应遵循国际化标准,使用国内标准的pal制式,演播室根据国际化标准建造应用最新的布线方法,根据现有的设备进行合理配套,使得新老设备均能正常使用，为了今后的开展事先预留出应用端口及软硬件的升级换代,提供开放性的解决方案.0可靠性和可用性选用高可靠的产品和技术,充分考虑系统在程序运行时的应变水平和容错水平，保证整个系统的平安与可靠选用质量、性能、价格、效劳、优异的品牌.0灵活性和兼容性选

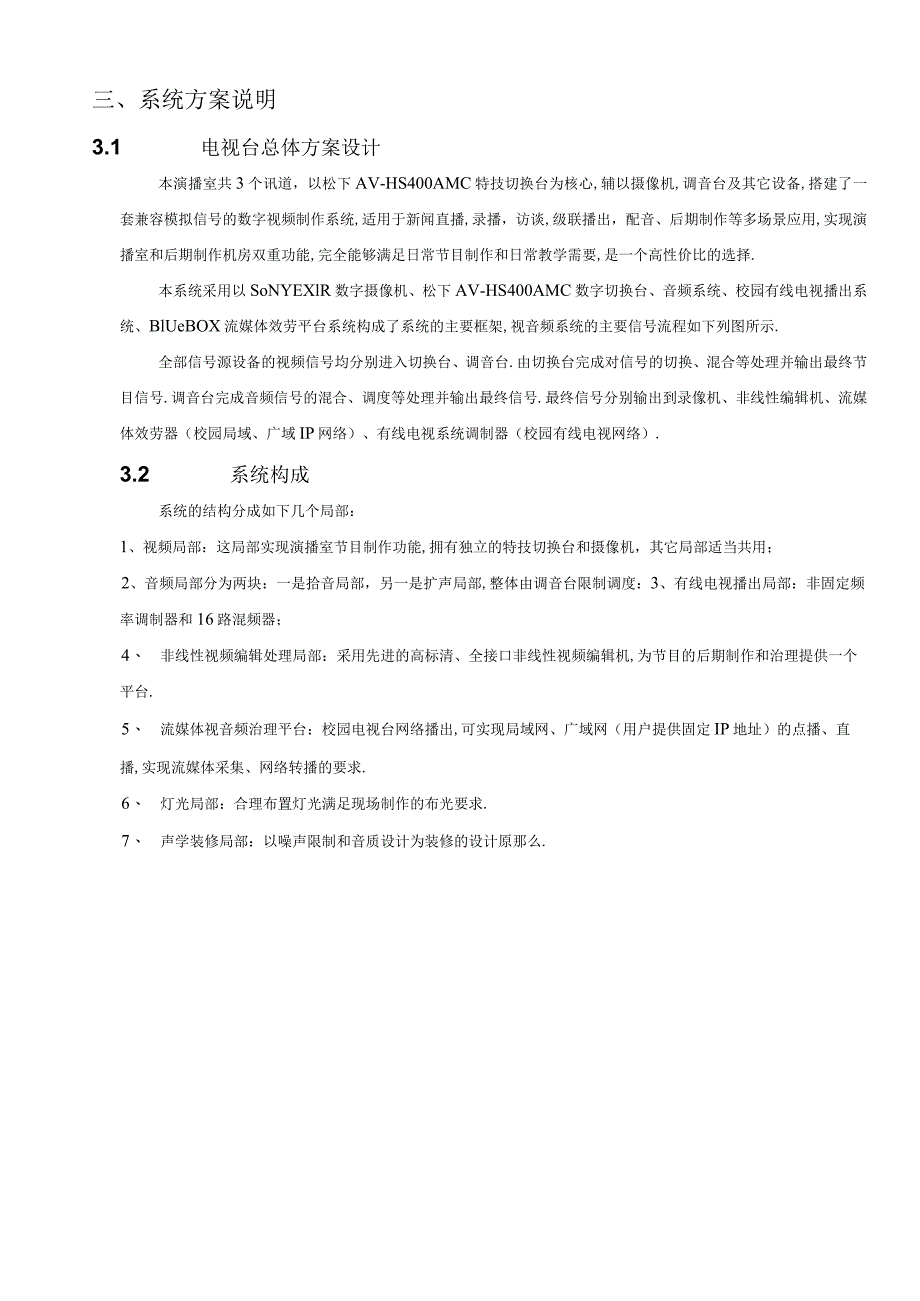

4、用符合国际开展潮流的国际标准的软硬件技术,设备选型考虑多用途.不同的视频设备（摄象机、录象机、切换台、非线性等）以及原有设备必须提供良好的兼容互连手段.0实用性和经济性从实用性和经济性出发,着眼于近期目标和长期的开展,选用先进的设备,进行最正确性能组合,利用有限的投资构造一个性能最正确的视频操作系统.0平安性和保密性在特殊使用的情况下,必须保证视频文件信息保存和各种应用系统的平安.0扩展性和升级水平演播室应具有良好的扩展性和升级水平,选用具有良好升级水平和扩展性的设备.在以后对该演播室行升级和扩展时，必须能保护现有投资.应支持多种视频格式、多种接口设置和多媒体实际应用.三、系统方案说明3.1
5、电视台总体方案设计本演播室共3个讯道，以松下AV-HS400AMC特技切换台为核心,辅以摄像机,调音台及其它设备,搭建了一套兼容模拟信号的数字视频制作系统,适用于新闻直播,录播，访谈,级联播出，配音、后期制作等多场景应用,实现演播室和后期制作机房双重功能,完全能够满足日常节目制作和日常教学需要,是一个高性价比的选择.本系统采用以SoNYEXlR数字摄像机、松下AV-HS400AMC数字切换台、音频系统、校园有线电视播出系统、BlUeBOX流媒体效劳平台系统构成了系统的主要框架,视音频系统的主要信号流程如下列图所示.全部信号源设备的视频信号均分别进入切换台、调音台.由切换台完成对信号的切换、混合
6、等处理并输出最终节目信号.调音台完成音频信号的混合、调度等处理并输出最终信号.最终信号分别输出到录像机、非线性编辑机、流媒体效劳器（校园局域、广域IP网络）、有线电视系统调制器（校园有线电视网络）.3.2 系统构成系统的结构分成如下几个局部：1、视频局部：这局部实现演播室节目制作功能,拥有独立的特技切换台和摄像机，其它局部适当共用；2、音频局部分为两块：一是拾音局部，另一是扩声局部,整体由调音台限制调度：3、有线电视播出局部：非固定频率调制器和16路混频器；4、 非线性视频编辑处理局部：采用先进的高标清、全接口非线性视频编辑机,为节目的后期制作和治理提供一个平台.5、 流媒体视音频治理平台：校
7、园电视台网络播出,可实现局域网、广域网（用户提供固定IP地址）的点播、直播,实现流媒体采集、网络转播的要求.6、 灯光局部：合理布置灯光满足现场制作的布光要求.7、 声学装修局部：以噪声限制和音质设计为装修的设计原那么.高清演播室设备连接拓扑图-47HHWOAHE丽音台13.3各子系统详述O.3.1视频子系统O摄像机局部：采用3机位的摄像系统实现校园新闻播报及访谈类节目的制作,演播室系统的根底建立在先进的数字摄像技术上,摄像机设备选择3套专业数字摄像机,配三角架、脚轮.O切换台局部：考虑前期数字格式的应用、特技切换需求，同时为满足摄像机、录像机、字幕机、非编设备等多路视频源的输入,选择配置4路
8、HD-SDl输入、1路Y仃人输入、1路模拟YUV信号输入：4路HDSDl输出,2路模拟YUV输出.O录像机局部，考虑与前期摄像机相应配套的录像机，同时应用于后期编辑.选择一台数字录像机,一台数字编辑录像机,均有SDI数字接口.O监视器局部：选用17寸高清液晶监视器1台及42寸液晶电视作为多画面分割屏进行视频监控及显示功能.O内部通话局部：在演播室使用中,导播间里的导演、导播和演播室内摄像师、场地工作人员、节目主持人员的及时交流沟通是很重要的.所以需要内部通话系统来实现.O其他设备：相应配置高清录像机、字幕机、口播提示器、硬盘播出机、流媒体效劳器.3.3.2非线性视频制作系统O高标清非线性视频编
9、辑系统播送级高/标清影视节目制作的非线性编辑系统,该系统提供了强劲的多分辨率、多格式、多帧速率,高/标清混合编辑水平,并集成了上百种特技、滤镜和字幕效果,可以满足播送级电视节目制作、高清数字电影剪辑、影视广告制作等多方面视音频编辑的需要.O丰富的播送级视音频接口具有HD/SD-SDI（内嵌音频）、IEEEI394、S-Video,复合、数字音频、RCA非平衡音频、RS422限制接口，并提供HDMl输出接口，可以方便的连接HDCAM、HDD5、DVCPRoHD、DVCPRO50DigitalBetacam、IMX、DVCPRO、DVCAM等多种高/标清设备.O播送级的视音频编码支持提供了HD无压
10、缩（YUV2）、HD无损失、HQ、DVCPRoHD、SD无压缩（YUV2）、SD无损失、DVCPRO50.DV25等多种播送级视频编码,独有的HQ编码技术,提供了与HDCAM相同的亮度采样及高于DVCPROHD的色度彩样,保证了完美的图像质量.C11fit-U田f11上JftSGItLEqB29.97支持1920X1080i5059.94、1920X1080PSF1440X1080i/50/59.94、1440X1080PSF/24/29.97,1280X720P/25/30/50/59.94、720X576i/50、720X576P5072720X480P/59.94全部高/标清分辨率的输入
11、/输出，并提供了24bit48KHZ,8声道音频的处理水平.3.3.3灯光子系统灯光子系统需求：灯光布置要求能满足新闻播音、教学实录、访谈和颁奖等活动的需要.合理配置一定数量三基色冷光灯，聚光灯及相应硅箱、调光台等设备.整体灯光系统可自由移动,使调光更灵活方便.考虑房间的宽度较宽,合理配置固定轨,使调光灵活方便并且以后可自由升级.灯光子系统设计说明：演播室灯光的有关技术参数度值：距地面1.5垂直距离,照度到达1500LX色温：光源的相关色温到达320OK显色指数：Ra值9.用电总功率17500W采用三相四线线制,380V220V,50HZ电缆线为阻燃电缆,地面距灯的高度不低于2.6m,灯与吊挂
12、装置的高度为85cm室灯全开时无眩光,不刺眼：室内温度1小时之内上升不到1度演播室灯光系统设备1、整体灯光系统采用滑动轨道系统并配置恒力钱链,整体灯光系统可左右前后自由移动,局部地区灯具可上下移动,使调光更灵活方便.因考虑房间的宽度较宽,所以配置四根固定轨,使调光灵活方便并且以后可自由升级.2、采用环型布光法,其照度均匀,无明显交叉阴影和眩光,且发光面积大,使轮廓明显,画面有纵深感,人物立体感强,画面清楚自然,色彩绚丽.3、背景光：采用4X55W三基色冷光灯做背景灯,将幕布均匀照亮,光效细腻,没有明显交叉阴影.4、逆光：采用6X55W三基色冷光灯做逆光,使轮廓明显突出,人物更丰富自然,且立体感
13、强.5、主光：主持人前用6X55W三基色冷光灯做主光,使主持人面部光线均匀,画面清楚自然.并配置.Im恒力较链,使调光更灵活方便.6、侧付光：主持人左右各有4X55W三基色冷光灯做侧付光，以柔化主光照不到的死角、阴角并柔化主持人颈部阴影.从整体布光来说,背景、轮廓光强,使画面有纵深感,背景照度均无明显交叉阴影,利于节目制作，中央照度均匀,符合演播室的标准.为满足节目制作的效果和延长光源寿命,三基色冷光灯管全部采用进口欧司朗（寿命IoOOo小时.该灯管三年内包换,灯体二年内保修.3.3.4 机房子系统机房子系统需求：根据相应系统设备,设计制作限制台、机柜、监视墙等设备.机房子系统设计说明：根据现
14、场设备的尺寸及安放原那么，设计定制相应的操作台.定制电视墙支架来安放监视器.配置19寸的标准机柜来安放录像机等设备.定制多幅背景架.3.3.5 播出局部有线电视播出局部需求：社内各科室的现场可以播放演播室信号，实现远距离视音频信号的传输.并同时考虑室内外综合布线的情况.在学校教室电视接收分布的根底上实现有线电视网络的改造,排除CATV的干扰.的道道槐4出效劳卷M蜡插抻图4OttSL%看娱电MX络 HediK 星 X、演播厅装修及声学设计4.1 演播中央录音室装潢设计要求演播中央装潢必须到达视听系统厅堂扩声声学特性指标声音质量主观评价技术指标要求.地板铺设防地板,安排管线.用钢管格栅吊顶并喷黑处
