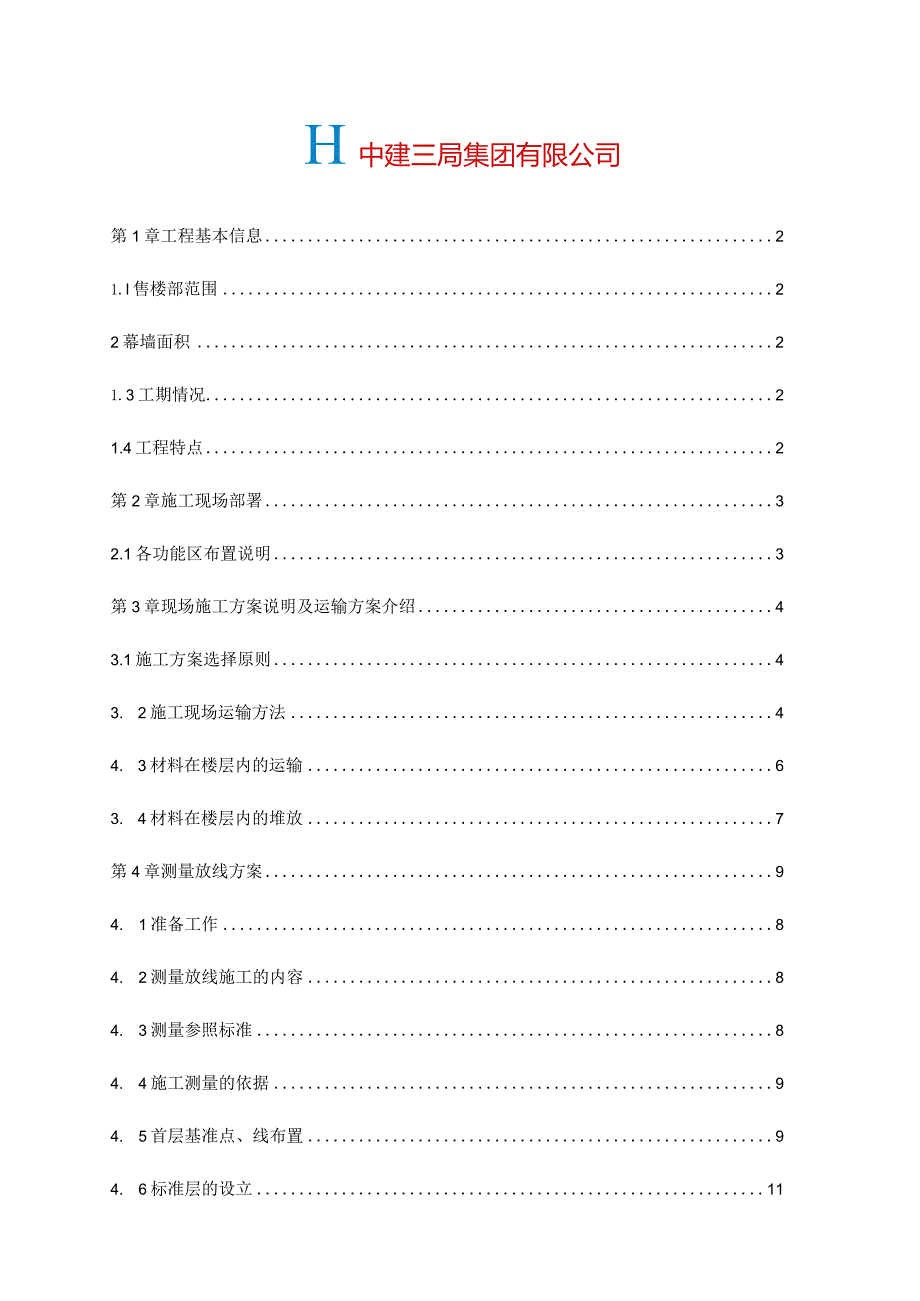

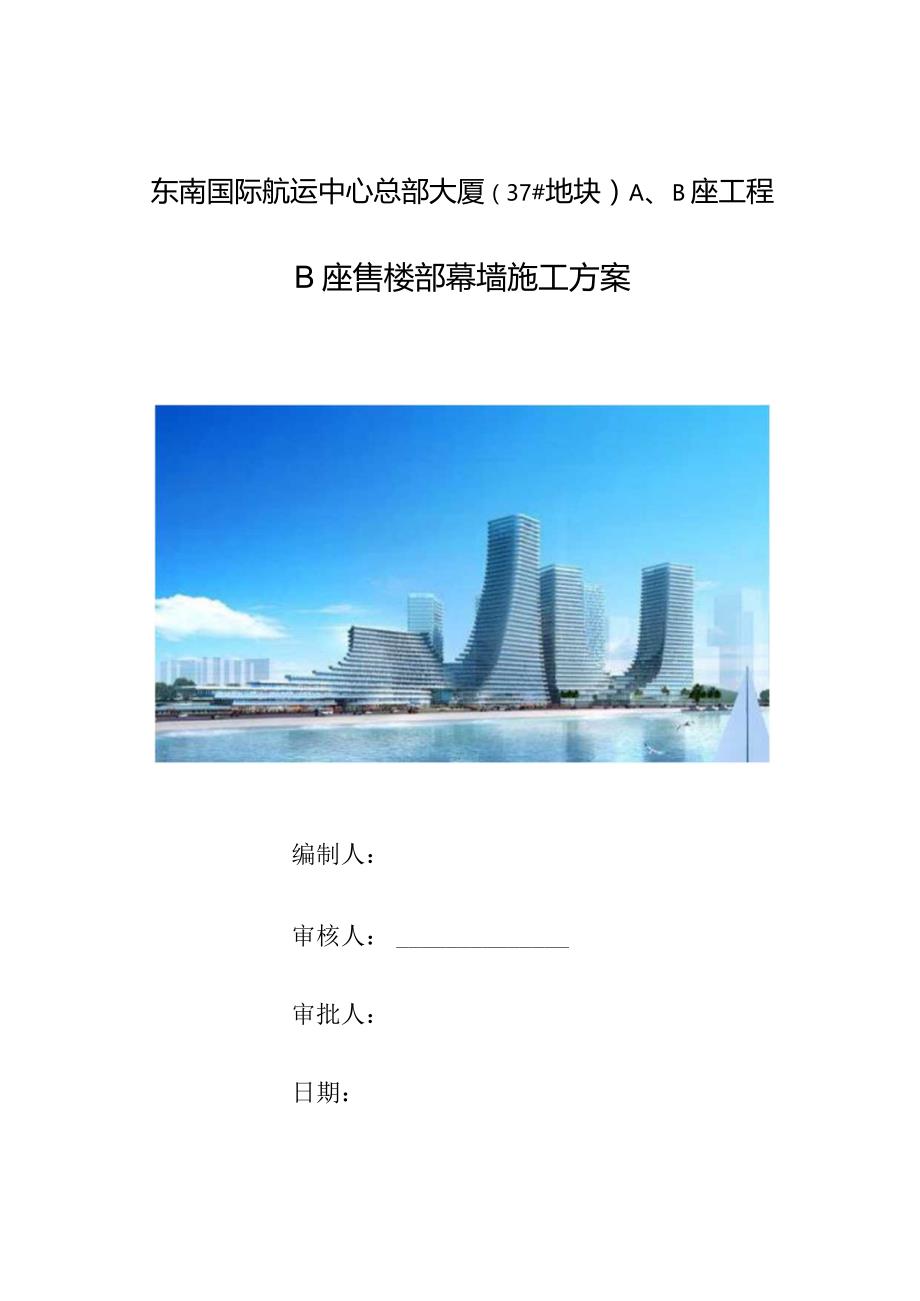

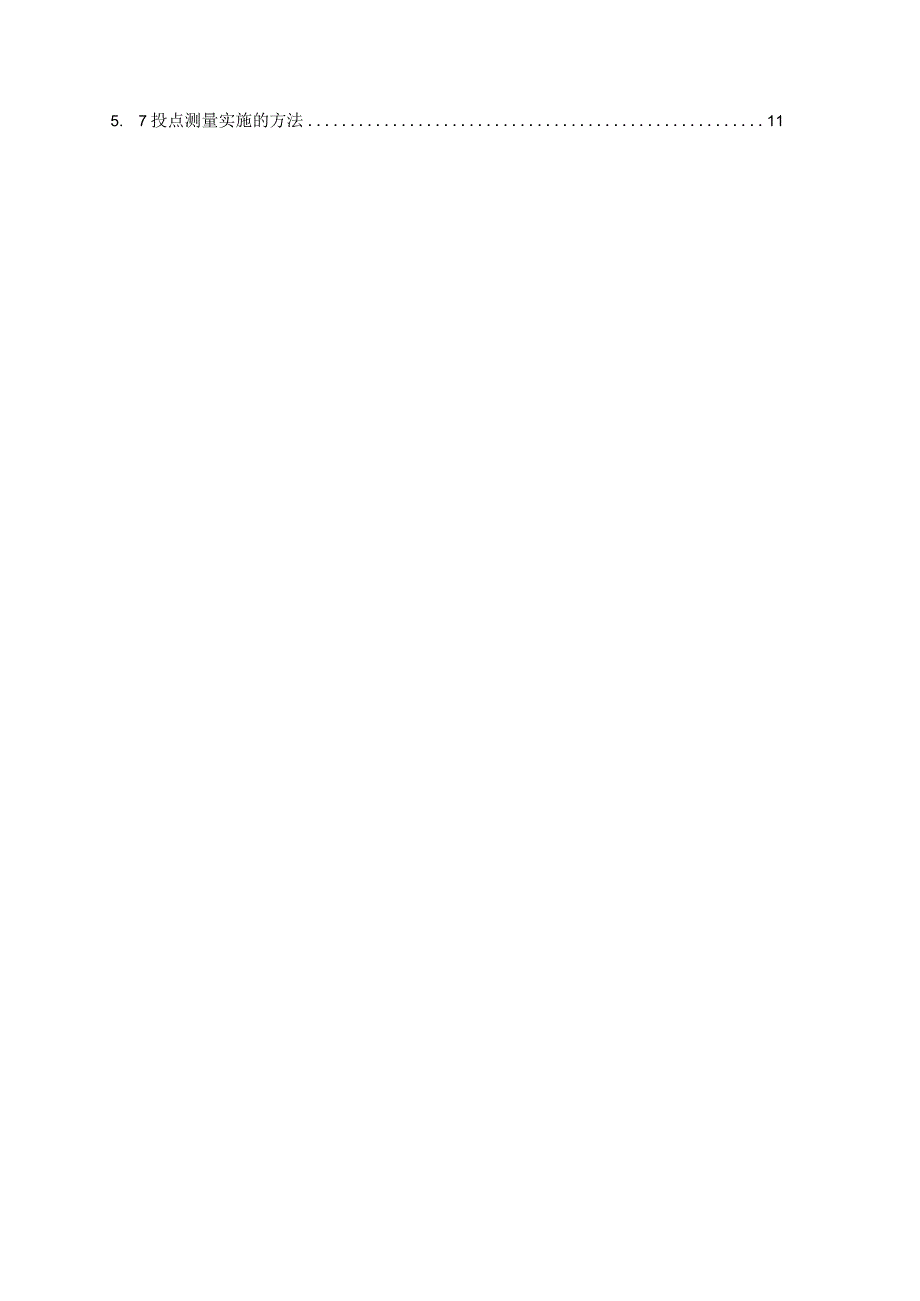

1、东南国际航运中心总部大厦（37#地块）A、B座工程B座售楼部幕墙施工方案编制人：审核人：审批人：日期：H中建三局集团有限公司第1章工程基本信息21.l售楼部范围22幕墙面积21.3工期情况21.4工程特点2第2章施工现场部署32.1各功能区布置说明3第3章现场施工方案说明及运输方案介绍43.1施工方案选择原则43. 2施工现场运输方法44. 3材料在楼层内的运输63. 4材料在楼层内的堆放7第4章测量放线方案94. 1准备工作84. 2测量放线施工的内容84. 3测量参照标准84. 4施工测量的依据94. 5首层基准点、线布置94. 6标准层的设立115. 7投点测量实施的方法111. 8内控
2、线的布置114. 9结构外围分隔控制线的测量125. 10层间标高的设置126. 11刚丝线的设定13第5章幕墙安装流程187. 1挑檐幕墙安装流程166. 2单元体幕墙安装流程15第1章工程基本信息1.l售楼部范围：B座B3轴B13轴、BF轴BK轴，4层所有幕墙；（详见立面图）现Scc6F05f2QJ4F15.J吗3 F 10.5002F必ZIF 土06Oq二二二一 二二三0.20,二 i 二-二-二一二CH tlllj 4U4 二一二-1.4工程特点：此分项工程工期紧，工程量大，且施工部位造型特殊，受场地影响，需将每层每个局部单独采取不同的施工方式进行施工。另，受与其他专业单位的穿插施工影
3、响，施工部位的顺序必须做好策划。第2章施工现场部署2.1 各功能区布置说明2.1.1 办公区为方便现场管理，在施工现场设置项目办公区，位置设置在总包及监理办公室旁,便于与各分包商的沟通协调工作。2.1. 2单元体玻璃幕墙材料考虑到施工场地的限制，我司计划材料的存放主要存放于我司加工基地堆料场。现场的安装使用时则根据项目部的进度计划进行安排运输，从加工基地运输至现场后及时安排至待装楼层安装。若未能及时安装的，则根据总包提供的材料存放要求，我司设置材料临时存放区，将材料存于指定位置。2.1.3挑檐幕墙材料考虑到挑檐幕墙施工需要在现场进行加工，且根据施工的实际情况，我司在每层均设置临时加工区域，每层
4、加工区域设置在BK轴“BJ轴交B3轴“B10轴范围内。2.1. 4仓库仓库设置在一楼室内，用于存放小型机具、五金件和贵重材料，仓库计划占地面积为IOmXlOmo2.1.5加工区域及仓库示意图:第3章现场施工方案说明及运输方案介绍3.1 施工方案选择原则东南国际航运中心37#B座售楼部幕墙工程挑檐铝板安装及单元体运输安装施工有一定难度，要确保工程质量、施工高效安全，施工方窠设计与选择是关健。因售楼部位置相对于首层来说，2F、3F、4F有两个面均楼板外挑，无法使用塔吊直接将单元体吊至相应的楼层板上。且上层挑檐吊顶板无法站在下层楼板上安装。故，根据施工工期及该部位的特殊性，从安全及成本上考虑，采用搭
5、设脚手架的形式解决相关部位的安装及单元体调运问题。3.2 施工现场运输方法B座售楼部BK轴交B5B6轴之间位置，在室外搭设宽8M,长6M的卸料平台，（见示意图）。挑檐材料及单元体到场后，用塔吊将材料吊运至卸料平台移至楼层内进行堆放。当二层的材料（含收口处的单元体）全部运完后，平台升至三层，运送三层的材料。三层材料运输完毕后，将平台脚手架全部拆除，在室内安装该平台范围内的幕墙。5.702F脚手架卸料平台示意图OiOL IFz-33材料在楼层内的运输3.3.1单元板块在楼层内的运输包括以下作业；(1)、单元板块由进货平台，运至指定存放地点，并确保有序、分区摆放；(2)、单元板块由叠加存放状态分解成
6、单个板块；(3)、单个单元板块运至吊装位置；3.3.2单元板块楼层内运输所使用机具为液压车和门形吊机，形式如图。门形吊机在设计时应考虑到楼内高度空间及单元板块转运架的宽度;34材料在楼层内的堆放每个楼层内需要存放的单元板块数量约为200块。由于楼层内空间有限，单元板块尺寸为：1800X32Oomnb故单元板块在层间将分成三层堆放，并且在堆放层之间规划好运输过道以及吊装区域，方便门形吊机吊装以及液压车行走。单元板块堆放支架材料在楼层内的堆放3.4.1单元板块在楼层内堆放的原则应遵循以下几点：(1)、单元板块堆放时应按照便于安装抽取的顺序进行堆放，即先安装的单元板块堆放在转运架的上层或者靠近室外安
7、装的地方。(2)、单元板块堆放时，要注意把单元板块的编号或者标识露在外面或者朝便于查看的方向。(3)、单元板块应与其他幕墙构件分类进行堆放。(4)、单元板块吊装时，与主体结构及其他分项专业的施工同时进行，在单元板块在楼层内搬运的时间以及单元板块堆放场地布置、堆放时间应兼顾各施工单位，保证互不挡碍和干扰。(5)、所有单元板块在楼层内的堆放场地均应按现场的实际情况进行安排，并对单元板块进行成品保护，以防磕碰、电焊灼伤、污染单元板块，同时，悬挂保护示意牌，提醒其他专业施工人员注意对单元板块的保护。(6)、避免单元板块与土建柱子硬碰撞，同时出于对土建柱子进行保护，采取木板、彩条布、橡胶垫片等对土建柱子
8、维护起来的措施。(7)、避免单元板块与土建柱子硬碰撞，同时出于对土建柱子进行保护，采取木板、彩条布、橡胶垫片等对土建柱子维护起来的措施。单元板块存放防硬碰撞示意图第4章测量放线方案施工测量是整个幕墙施工的基础工作，直接影响着安装质量，因此必须对此项工作引起足够的重视，努力提高测量放线的精度。4.1 准备工作(1)、熟悉施工图及有关技术资料。(2)、检查测量仪器，检验是否有年检合格证，并建立设备台帐(型号、规格、使用年限、精度、生产厂家)。(3)、拟定测量方法和步骤。(4)、总包方提供书面水平基准标高点和首层基准点控制图。(5)、质量员对参加测量放线人员进行书面和口头技术交底，详细讲解技术要求及
9、允许的误差，并要参加测量放线工作。(6)、对放线人员进行安全交底，不准违章作业，必须做好安全防护工作。(7)、各种工具准备1)、经纬仪、水平仪(精度2级)。2)、激光垂准仪一台(精度2级)。3)、50米、30米钢卷尺各一把。4)、5米、3米钢卷尺各3把。5)、红蓝铅笔、角尺、1.5mm钢丝线、50X5角钢、扫帚、冲击钻、化学螺栓、红油等。4.2 测量放线施工的内容(1)、基准点线、轴线的复核。(2)、水平标高的布置。(3)、放内、外控制线。(4)、弹分网格线。(5)、垂直钢线的布置。(6)、结构预埋件的检查测量。1.1 3测量参照标准(1)、玻璃幕墙工程技术规范JGJlO2-2003(2)、建
10、筑幕墙工程技术规范DBJ08-56-96(3)、城市测量规范CJJ8-85、工程测量规范GB50026-93(5)、玻璃幕墙工程质量检验标准JGJ/T139-20014.4 施工测量的依据(1)、平面图、立面图、节点大样图。(2)、工程建筑图、结构图。(3)、总承包单位提供的内控点布置图。4.5 首层基准点、线布置(1)进入工地放线之前请总包方提供基准点线布置图，以及首层原始标高点(参见下图)，施工人员依据基准点、线布置图，进行复核基准点、线及原始标高点，原始标高点只需要一个(总包单位标高只有复核后符合标准才能用)。A捽制点原始标高点图A点放大图1-1剖面图(2)、寻找首层基准点，站在首层朝二
11、层天花板望，看到二层有200X200的方孔,侧下方就有基准点(如图示)。（此图为示意图）（3）、基准点、线的确认幕墙测量放线，依据总承包单位提供的基准点布置图，检查总包单位基准点尺寸是否符合尺寸要求，基准点线与轴线的尺寸是否符合要求。基准点对角线是否在误差范围内。原始标高的位置以及相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可签字。基准线基准点尺寸火寸/6（此图为示意图）（4）、二层控制线的布置因总包单位便于施工，控制线一般设定离结构较远（2米左右），而幕墙施工需将控制线进行外移（一般0.5l米），依据总包首层控制轴线，
12、建立幕墙首层内控制网，再由内控制网根据安装需求进行外移形成外控制网，按照图纸设计对控制网进行复核校正，使之符合设计及安装要求。结构外围内控制网0.5l米外控制网（此图为示意图）1.1 6标准层的设立标准层的设立主要是控制建筑物的垂直偏差，保证各楼层的几何尺寸，满足放样要求。同时.，由于控制钢丝线拉的过长，稳定性差，因而间隔15-20米处增加固定点，防止钢丝摆动。依据整个大楼首层总承包单位设置的原基准点，我们拟定从首层、十层、十八层为20层以下的标准控制层，由于建造造型逐渐向上渐变，因此在渐变幅度较大的20层以上，需要每隔三层位置设置一个标准层，进行测量放线，以保证幕墙安装精度。依据总承包单位提
13、供的底层基准控制点作为一级控制点，通过一级基准控制点，采用铅垂仪传递基准点，为提高传递精度，拟从底层通过光孔直接传递至顶层作出该几层的中心控制点，在底层、顶层任意一点架设全站仪进行控制基准线的联机检查工作，首先用全站仪检查投测点之间的距离和角度是否与底层控制点一致，若超过允许误差，应查找原因及时纠正。若在误差范围内，则确认，进行下一步联机工作。将铅垂仪架设在底层的基准点上仔细对中、调平，用向下视准轴十字线投向传递层,在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点以此为基础。投点完毕后，进行联线步骤，在全站仪或经纬仪监控下将墨线分段弹出。1.2 8内控线的布置各层投点工作结束后，进行内控
14、线的布控。整个大楼的主控制线，以总包单位提供的主控制线为准，将总承包方的结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于联机的地方，内控线离结构面为100Omm,根据总承包单位内控制线，在此基础上进行内控制的平移，平移弹线过程中，全站仪进行监控，无重叠现象，检查内控线与放样图是否符合规定要求，符合后进行外围结构的测量，使整个大楼成封闭状态。1.3 9结构外围分隔控制线的测量内控线布置后，以总承包单位提供的轴线、基准点、控制线作为一级基准点，在底层投出外围控制线，用测距仪测出外控制线的距离，用全站仪监控作出各外控线延长线的交汇点，通过确定延长线上的交汇点作出二级控制点，各二级控制点
