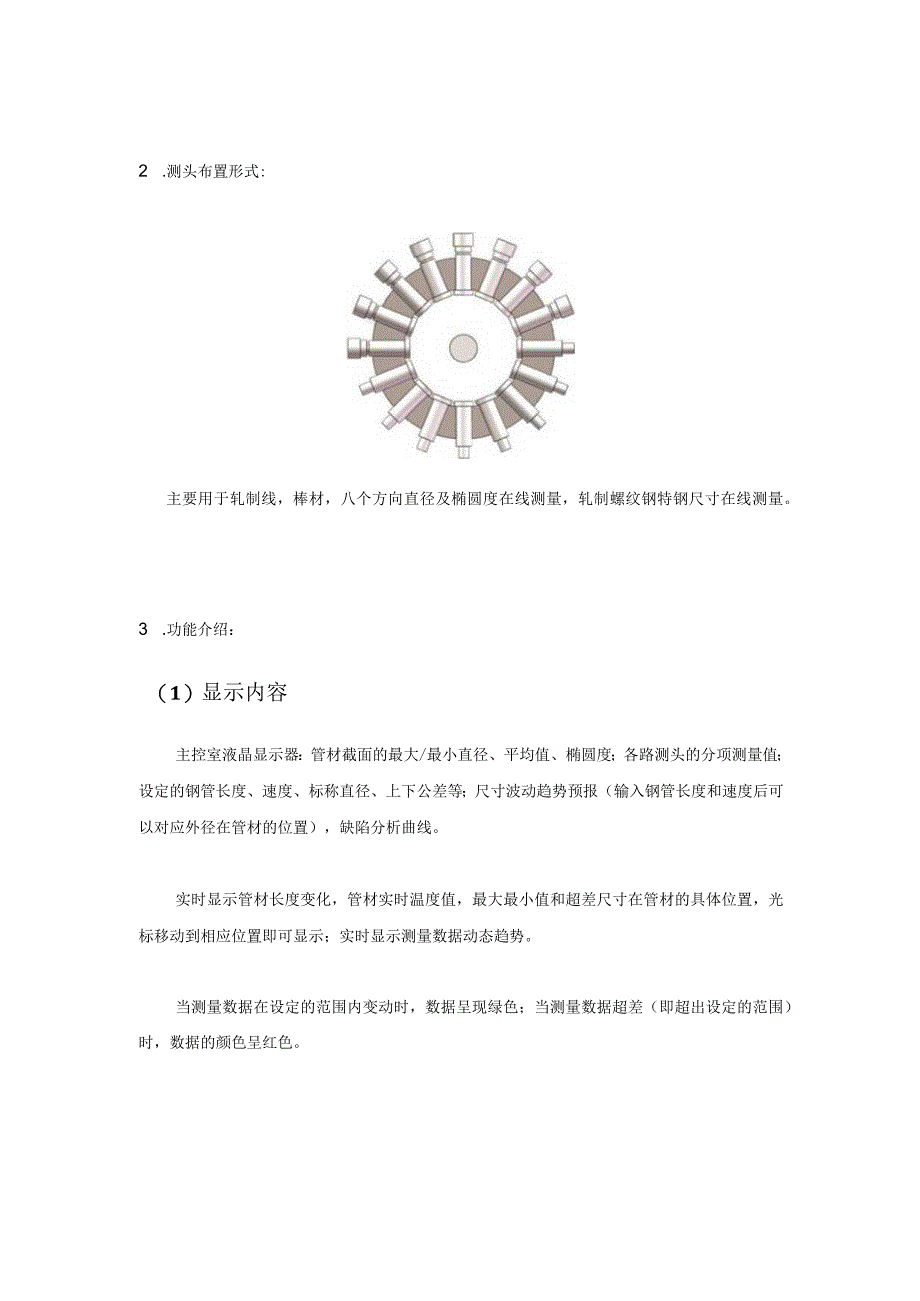

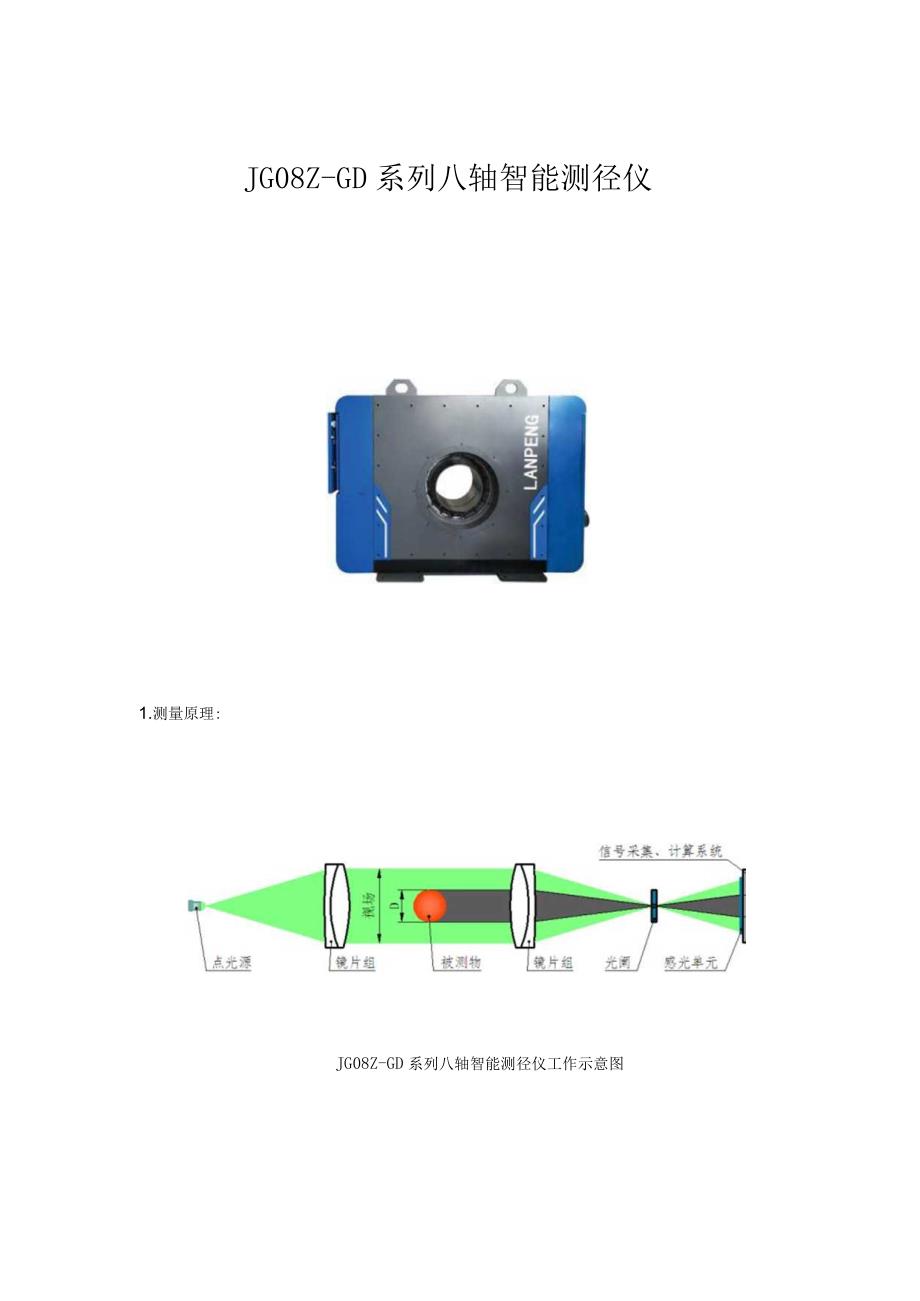

1、JG08Z-GD系列八轴智能测径仪1.测量原理:JG08Z-GD系列八轴智能测径仪工作示意图2 .测头布置形式:主要用于轧制线，棒材，八个方向直径及椭圆度在线测量，轧制螺纹钢特钢尺寸在线测量。3 .功能介绍：（1）显示内容主控室液晶显示器：管材截面的最大/最小直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。实时显示管材长度变化，管材实时温度值，最大最小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。当测量数据在设定的范围内变动时，数据呈现绿

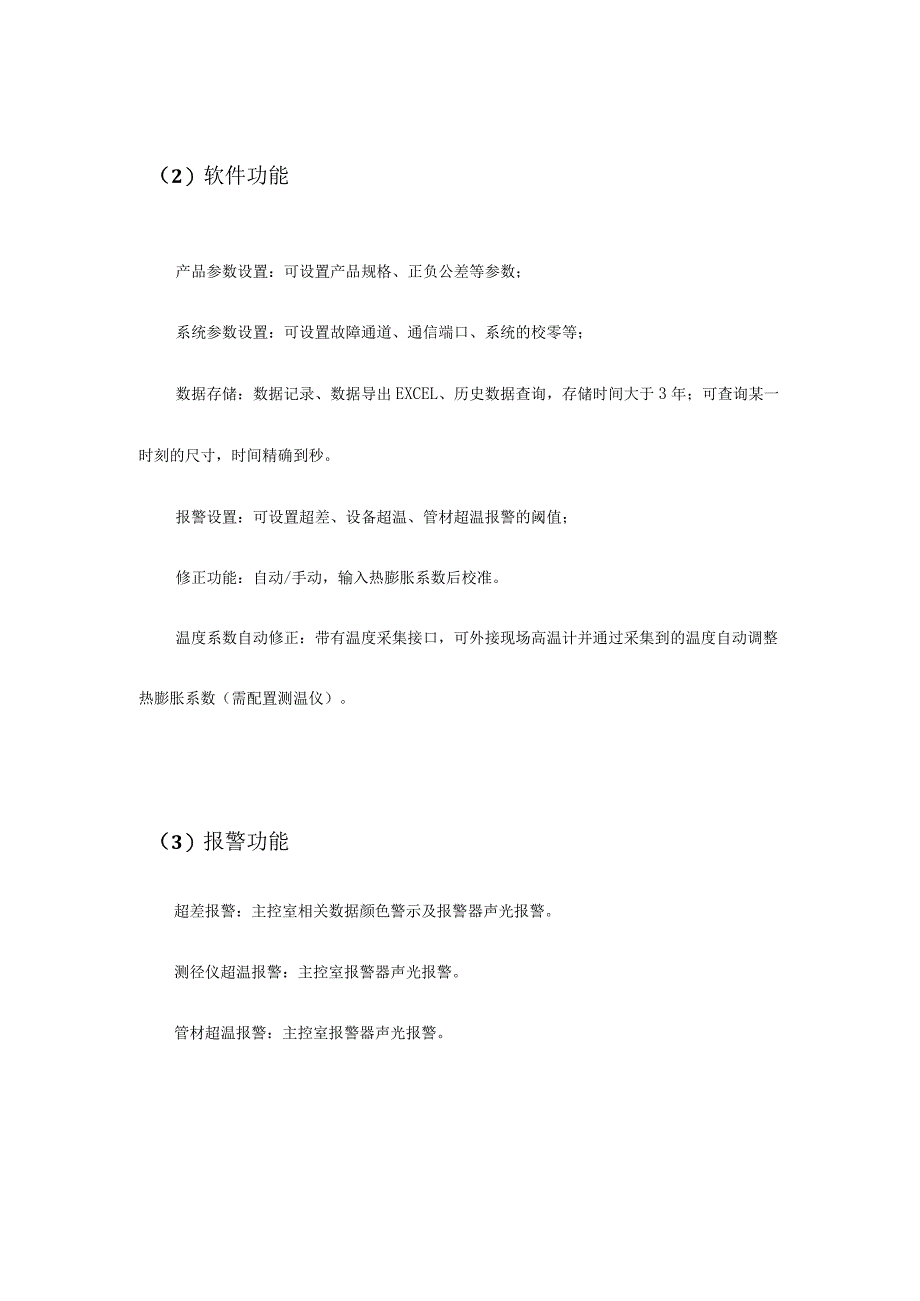

2、色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。（2）软件功能产品参数设置：可设置产品规格、正负公差等参数；系统参数设置：可设置故障通道、通信端口、系统的校零等；数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒。报警设置：可设置超差、设备超温、管材超温报警的阈值；修正功能：自动/手动，输入热膨胀系数后校准。温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数（需配置测温仪）。（3）报警功能超差报警：主控室相关数据颜色警示及报警器声光报警。测径仪超温报警：主控室报警器声光报警。管材超温报警：
3、主控室报警器声光报警。（4）通信接口TCP/IP协议，光缆传输，测径仪至主控机。TCP/IP协议，光缆传输，主控机至现场LED屏。（5）智能功能（需选配智能模块） 可插入SIM卡，实现和服务器的远程通讯（经客户允许，选装） 智能捕捉最佳的测量位置并自动实现高度的调整 智能监测机体的温度，并根据实际温度智能启停自循环降温系统和风机的启停 监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪） 智能监测镜头的洁净度，需要维护擦拭时自动提示“请维护” 具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性 智能监测循环风量的大小，在风量不达标时自动进行提示 具备远程升级功能，在有
4、更新版软件时提示升级 可通过手机APP实时观测测量数据 可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议） 可连接执行机构实现闭环控制（需对执行机构进行论）4 .应用范围：设备适用于高、低速轧制线材及棒材的在线尺寸检测，可测量圆钢外径和螺纹钢的内径、纵肋、横肋等特征尺寸。5 .设备配置：设备内置单测头八组，主要配置自循环冷却系统、鸭嘴侧吹式防尘系统,嵌入式智能模块、选配：上位机控制系统、外接LED显示屏等、智能调高底座匈蓝漏控-mKn6.技术参数:型号测量范围(mm)轧材直径(mm)圆钢精度(mm)螺纹钢精度(mm)重复性(mm)测量频率(Hz)外形尺寸(mm)(LXWXH)重量(KG)JG08Z-DG40-A0-401-300.010.050.005500/200014903201160750JG08Z-DG70-A0-701-550.020.070.01500/2000214036018001000JG08Z-DG90-A0-901-700.0250.080.01500/2000234038020001200400-6171-355
