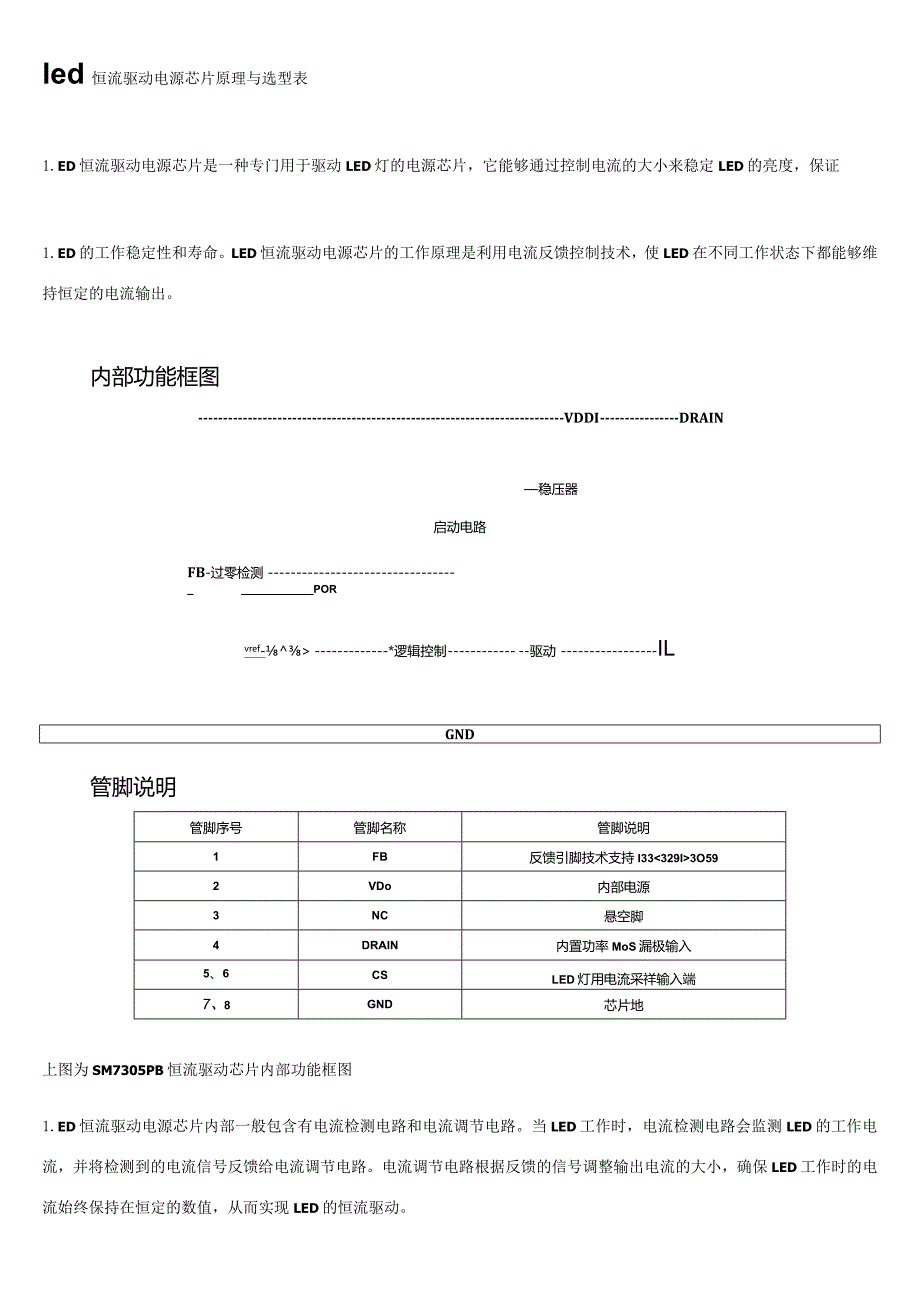

1、led恒流驱动电源芯片原理与选型表1.ED恒流驱动电源芯片是一种专门用于驱动LED灯的电源芯片，它能够通过控制电流的大小来稳定LED的亮度，保证1.ED的工作稳定性和寿命。LED恒流驱动电源芯片的工作原理是利用电流反馈控制技术，使LED在不同工作状态下都能够维持恒定的电流输出。内部功能框图VDDIDRAIN稳压器启动电路FB-过零检测_PORvref-*逻辑控制驱动ILGND管脚说明管脚序号管脚名称管脚说明1FB反馈引脚技术支持I333O592VDo内部电源3NC悬空脚4DRAIN内置功率MoS漏极输入5、6CSLED灯用电流采祥输入端7、8GND芯片地上图为SM7305PB恒流驱动芯片内部功

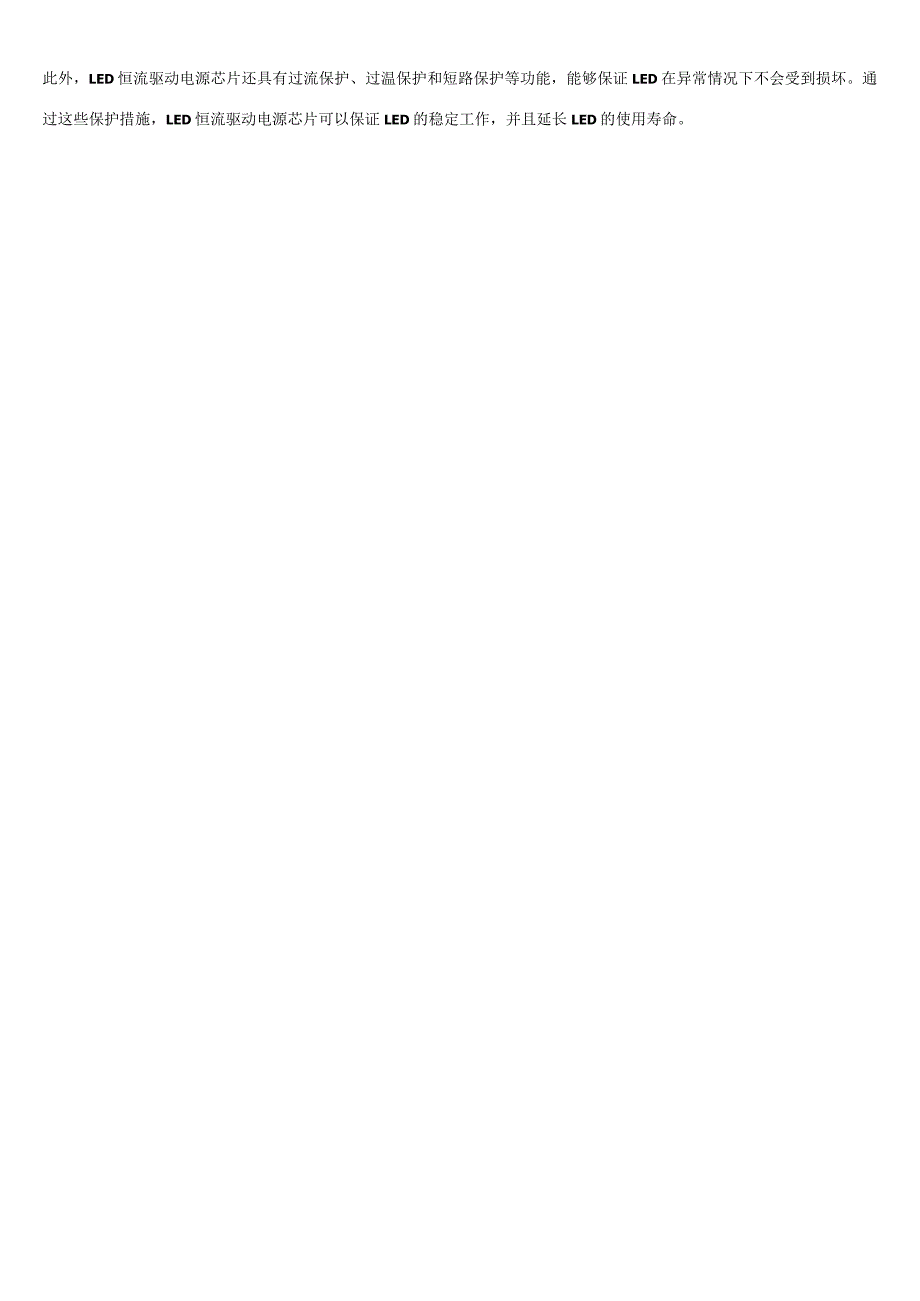

2、能框图1.ED恒流驱动电源芯片内部一般包含有电流检测电路和电流调节电路。当LED工作时，电流检测电路会监测LED的工作电流，并将检测到的电流信号反馈给电流调节电路。电流调节电路根据反馈的信号调整输出电流的大小，确保LED工作时的电流始终保持在恒定的数值，从而实现LED的恒流驱动。此外，LED恒流驱动电源芯片还具有过流保护、过温保护和短路保护等功能，能够保证LED在异常情况下不会受到损坏。通过这些保护措施，LED恒流驱动电源芯片可以保证LED的稳定工作，并且延长LED的使用寿命。总的来说，LED恒流驱动电源芯片采用了先进的电流反馈控制技术，能够确保LED的稳定亮度和长期稳定工作，是LED照明产品

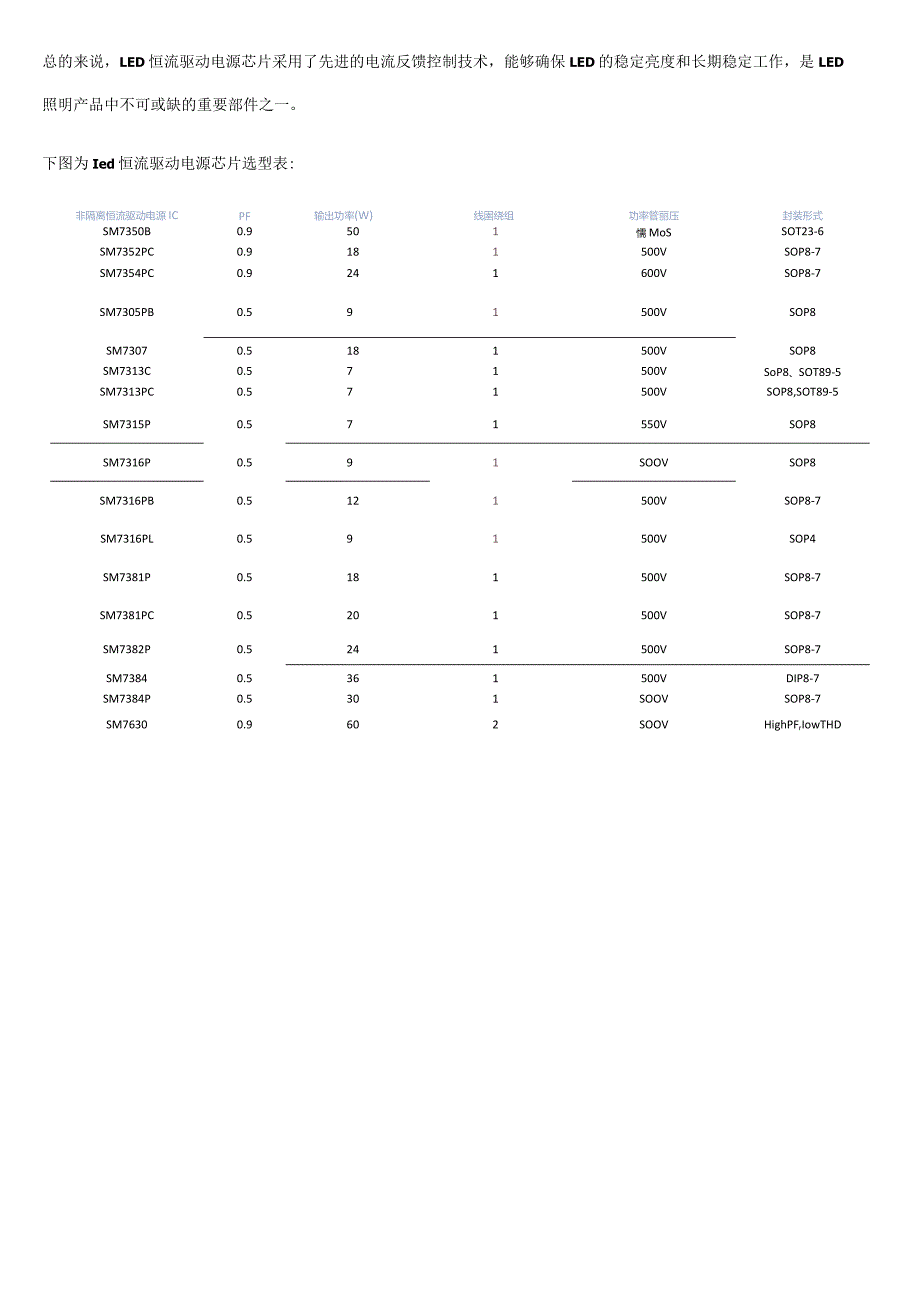

3、中不可或缺的重要部件之一。下图为Ied恒流驱动电源芯片选型表:非隔离恒流驱动电源ICPF输出功率(W)线圉绕组功率管丽压封装形式SM7350B0.9501懦MoSSOT23-6SM7352PC0.9181500VSOP8-7SM7354PC0.9241600VSOP8-7SM7305PB0.591500VSOP8SM73070.5181500VSOP8SM7313C0.571500VSoP8、SOT89-5SM7313PC0.571500VSOP8,SOT89-5SM7315P0.571550VSOP8SM7316P0.591SOOVSOP8SM7316PB0.5121500VSOP8-7SM7316PL0.591500VSOP4SM7381P0.5181500VSOP8-7SM7381PC0.5201500VSOP8-7SM7382P0.5241500VSOP8-7SM73840.5361500VDIP8-7SM7384P0.5301SOOVSOP8-7SM76300.9602SOOVHighPFrIowTHD
