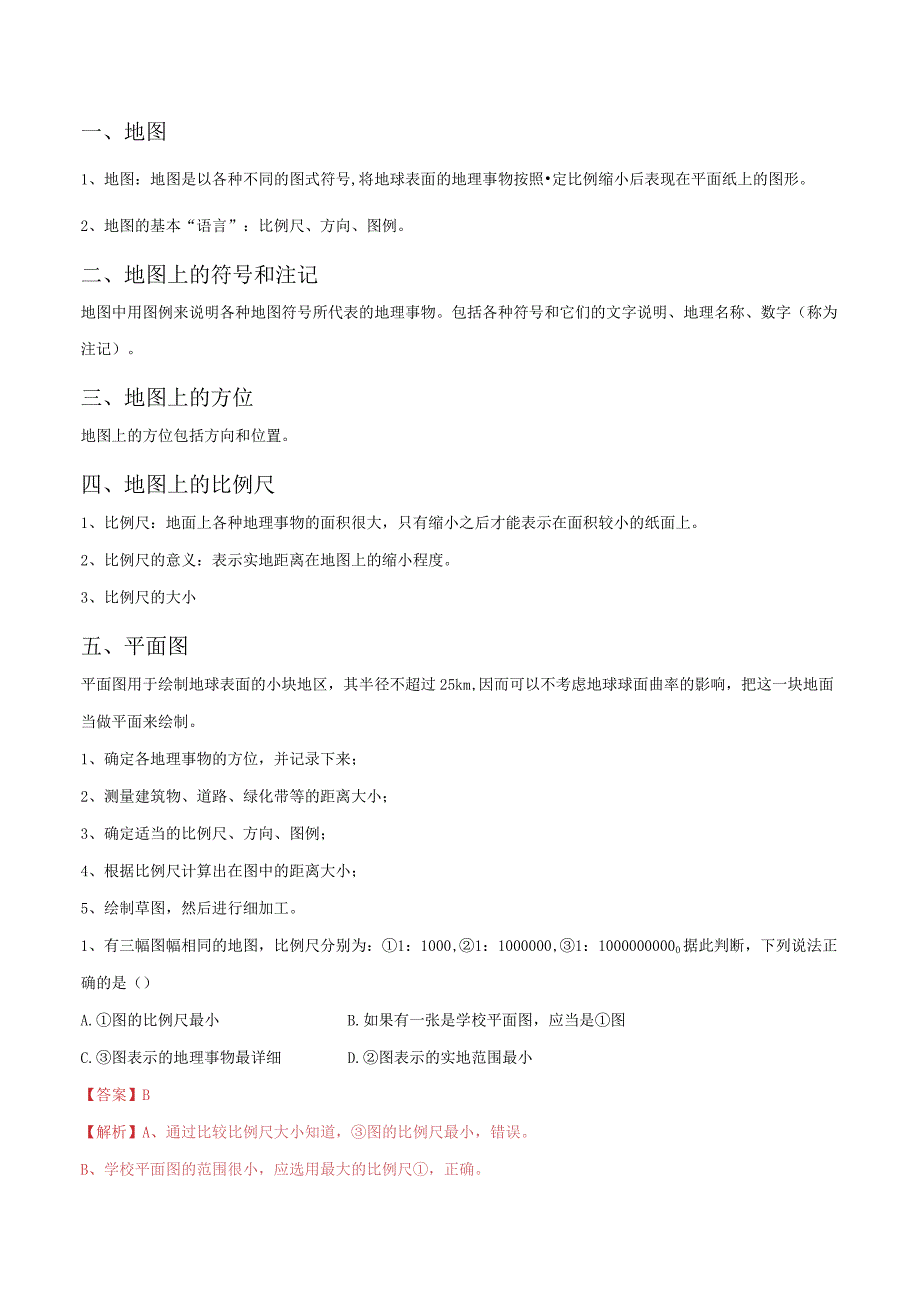

1、一、地图1、地图：地图是以各种不同的图式符号,将地球表面的地理事物按照定比例缩小后表现在平面纸上的图形。2、地图的基本“语言”：比例尺、方向、图例。二、地图上的符号和注记地图中用图例来说明各种地图符号所代表的地理事物。包括各种符号和它们的文字说明、地理名称、数字（称为注记）。三、地图上的方位地图上的方位包括方向和位置。四、地图上的比例尺1、比例尺：地面上各种地理事物的面积很大，只有缩小之后才能表示在面积较小的纸面上。2、比例尺的意义：表示实地距离在地图上的缩小程度。3、比例尺的大小五、平面图平面图用于绘制地球表面的小块地区，其半径不超过25km,因而可以不考虑地球球面曲率的影响，把这一块地面当

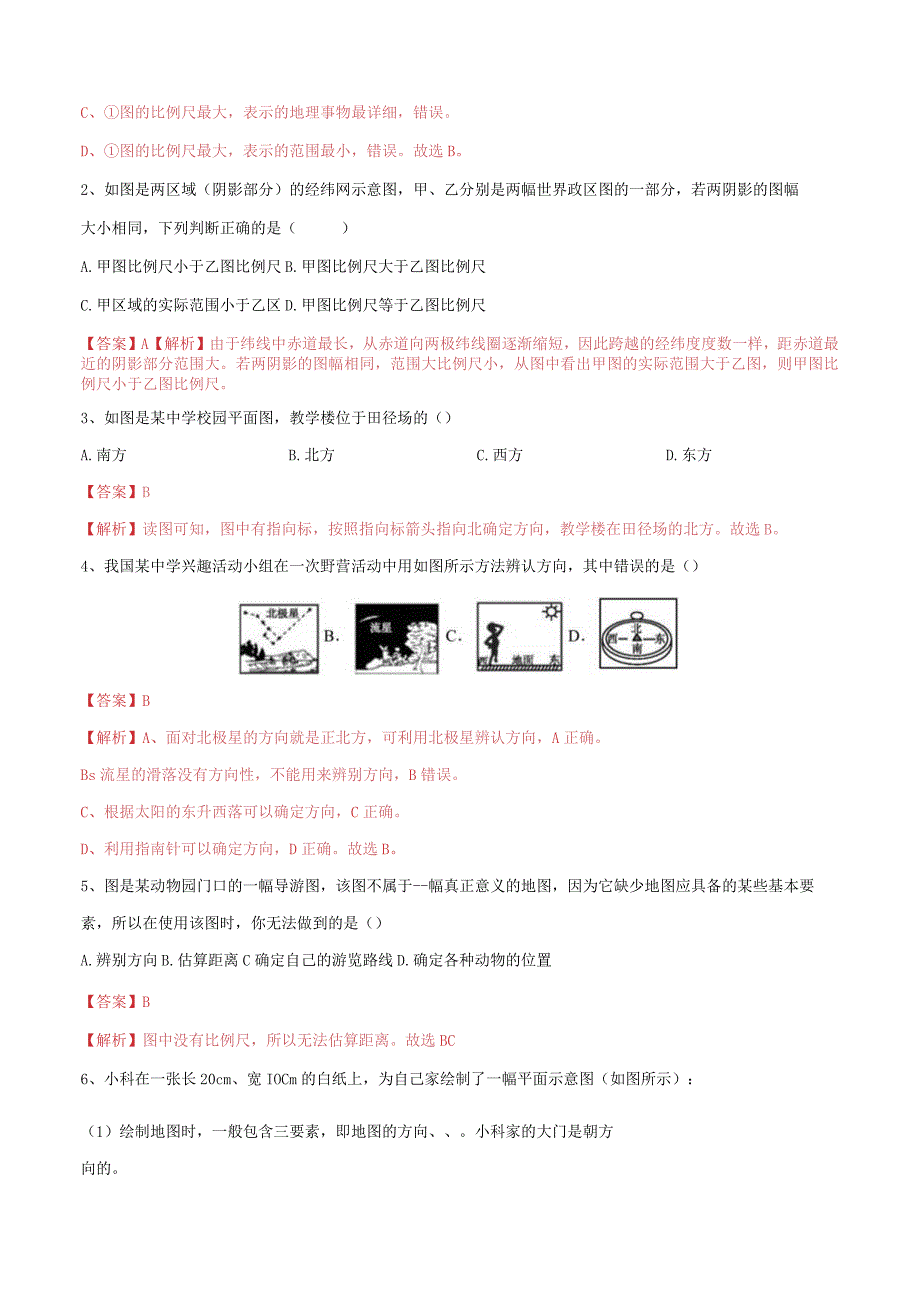

2、做平面来绘制。1、确定各地理事物的方位，并记录下来；2、测量建筑物、道路、绿化带等的距离大小；3、确定适当的比例尺、方向、图例；4、根据比例尺计算出在图中的距离大小；5、绘制草图，然后进行细加工。1、有三幅图幅相同的地图，比例尺分别为：1：1000,1：1000000,1：10000000000据此判断，下列说法正确的是（）A.图的比例尺最小B.如果有一张是学校平面图，应当是图C.图表示的地理事物最详细D.图表示的实地范围最小【答案】B【解析】A、通过比较比例尺大小知道，图的比例尺最小，错误。B、学校平面图的范围很小，应选用最大的比例尺，正确。C、图的比例尺最大，表示的地理事物最详细，错误。D
3、、图的比例尺最大，表示的范围最小，错误。故选B。2、如图是两区域（阴影部分）的经纬网示意图，甲、乙分别是两幅世界政区图的一部分，若两阴影的图幅大小相同，下列判断正确的是（）A.甲图比例尺小于乙图比例尺B.甲图比例尺大于乙图比例尺C.甲区域的实际范围小于乙区D.甲图比例尺等于乙图比例尺【答案】A【解析】由于纬线中赤道最长，从赤道向两极纬线圈逐渐缩短，因此跨越的经纬度度数一样，距赤道最近的阴影部分范围大。若两阴影的图幅相同，范围大比例尺小，从图中看出甲图的实际范围大于乙图，则甲图比例尺小于乙图比例尺。3、如图是某中学校园平面图，教学楼位于田径场的（）A.南方B.北方C.西方D.东方【答案】B【解析
4、】读图可知，图中有指向标，按照指向标箭头指向北确定方向，教学楼在田径场的北方。故选B。4、我国某中学兴趣活动小组在一次野营活动中用如图所示方法辨认方向，其中错误的是（）【答案】B【解析】A、面对北极星的方向就是正北方，可利用北极星辨认方向，A正确。Bs流星的滑落没有方向性，不能用来辨别方向，B错误。C、根据太阳的东升西落可以确定方向，C正确。D、利用指南针可以确定方向，D正确。故选B。5、图是某动物园门口的一幅导游图，该图不属于-幅真正意义的地图，因为它缺少地图应具备的某些基本要素，所以在使用该图时，你无法做到的是（）A.辨别方向B.估算距离C确定自己的游览路线D.确定各种动物的位置【答案】B

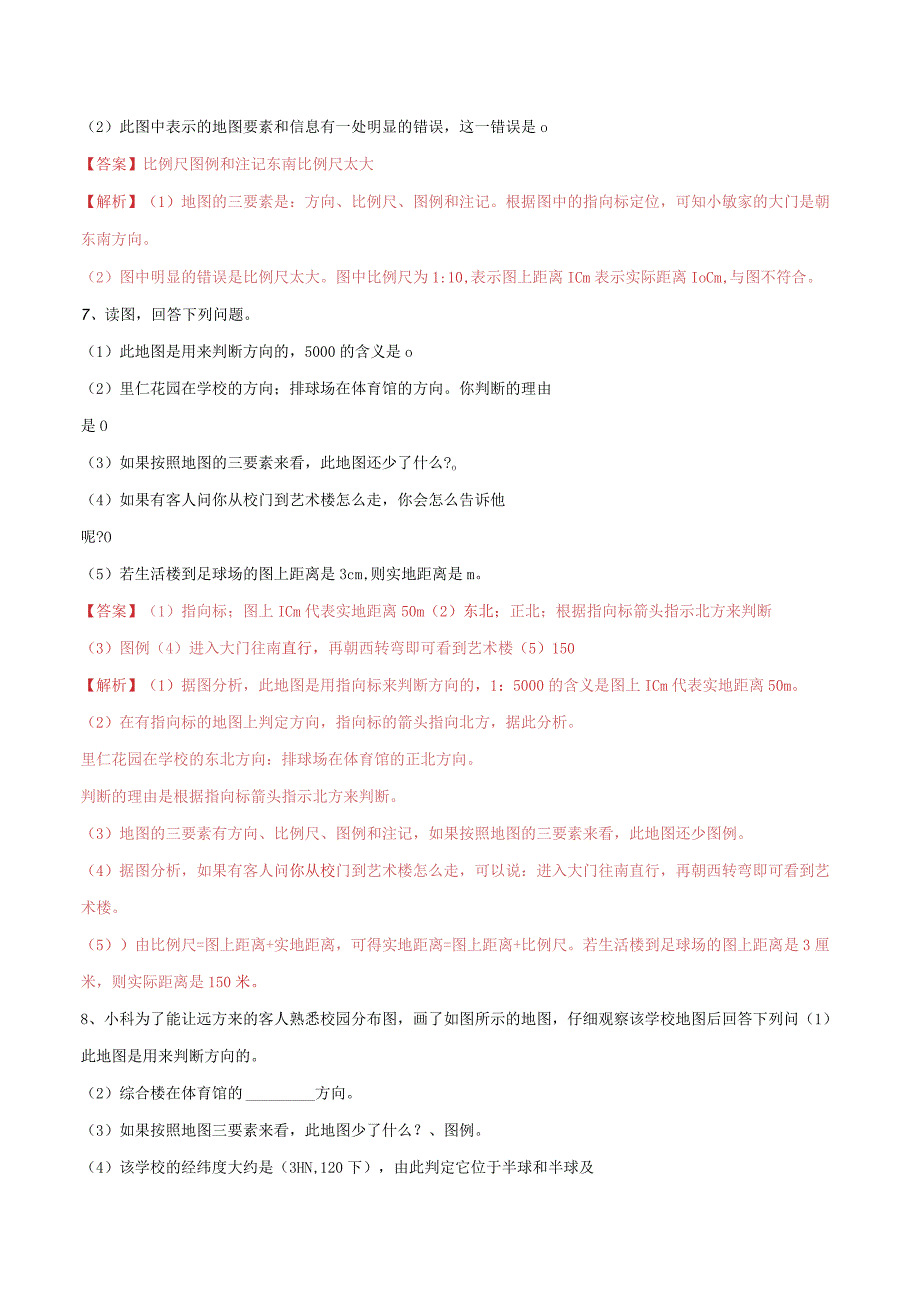

5、【解析】图中没有比例尺，所以无法估算距离。故选BC6、小科在一张长20cm、宽IOCm的白纸上，为自己家绘制了一幅平面示意图（如图所示）：（1）绘制地图时，一般包含三要素，即地图的方向、。小科家的大门是朝方向的。（2）此图中表示的地图要素和信息有一处明显的错误，这一错误是o【答案】比例尺图例和注记东南比例尺太大【解析】（1）地图的三要素是：方向、比例尺、图例和注记。根据图中的指向标定位，可知小敏家的大门是朝东南方向。（2）图中明显的错误是比例尺太大。图中比例尺为1:10,表示图上距离ICm表示实际距离IoCm,与图不符合。7、读图，回答下列问题。（1）此地图是用来判断方向的，5000的含义是o
6、（2）里仁花园在学校的方向；排球场在体育馆的方向。你判断的理由是O（3）如果按照地图的三要素来看，此地图还少了什么?o（4）如果有客人问你从校门到艺术楼怎么走，你会怎么告诉他呢?O（5）若生活楼到足球场的图上距离是3cm,则实地距离是m。【答案】（1）指向标；图上ICm代表实地距离50m（2）东北；正北；根据指向标箭头指示北方来判断（3）图例（4）进入大门往南直行，再朝西转弯即可看到艺术楼（5）150【解析】（1）据图分析，此地图是用指向标来判断方向的，1：5000的含义是图上ICm代表实地距离50m。（2）在有指向标的地图上判定方向，指向标的箭头指向北方，据此分析。里仁花园在学校的东北方向：
7、排球场在体育馆的正北方向。判断的理由是根据指向标箭头指示北方来判断。（3）地图的三要素有方向、比例尺、图例和注记，如果按照地图的三要素来看，此地图还少图例。（4）据图分析，如果有客人问你从校门到艺术楼怎么走，可以说：进入大门往南直行，再朝西转弯即可看到艺术楼。（5）由比例尺=图上距离+实地距离，可得实地距离=图上距离+比例尺。若生活楼到足球场的图上距离是3厘米，则实际距离是150米。8、小科为了能让远方来的客人熟悉校园分布图，画了如图所示的地图，仔细观察该学校地图后回答下列问（1）此地图是用来判断方向的。（2）综合楼在体育馆的方向。（3）如果按照地图三要素来看，此地图少了什么？、图例。（4）该
8、学校的经纬度大约是（3HN,120下），由此判定它位于半球和半球及（填“高”“中”“低”）纬度地带。【答案】一般定向法（2）西南比例尺（4）东（或北）北（或东）中【解析】（1）读图可知，该地图没有指向标，没有指向标与经纬网的地图，通常采用“上北下南，左西右东“的一般定向法规定确定方向。（2）图中根据“上北下南，左西右东”的一般定向法可知，综合楼在体育馆的西南方向。（3）地图三要素是方向、比例尺、图例，如果按照地图三要素来看，此地图少比例尺、图例。（4）该学校的经纬度大约是（31oN,120oE）,根据南北半球划分，属于北半球，中纬度。根据东西半球划分属于东半球。1、下列有关地图的说法，正确的是
9、（）A.所有地图上方向判断的方法都是“上北下南、左西右东”B.地图三要素是指地图上的方向、比例尺、图例和注记C.地图上表示城市名称、山脉高度的文字和数字叫图例D.地图上表示河流、道路等的符号叫做注记【答案】B【解析】在地图上，有指向标的按指向标箭头指向北定方向，没有指向标的，一般按上北下南，左西右东定方向，A选项错误；地图三要素是指地图上方向、比例尺、图例和注记，B选项正确；地图上表示城市名称、山脉高度的文字和数字叫注记，C选项错误：地图上表示河流、道路等的符号叫做图例，D选项错误：所以本题选择B选项。2、有关下列图像说法不正确的是（）A.图甲表示地球的内部结构，其中A层和B层的顶部共同组成了
10、岩石圈B.乙地图中旗杆位于教学楼的东方C.乙地图中的比例尺表示图上1厘米，实际距离1千米D.从丙图中可以看出赤道半径大于极半径，地球不是一个正球体【答案】C【解析】A、读图可知，A表示地壳、B表示地幔、C表示地核，岩石圈由地壳的全部和上地幔的上部组成，故A正确。B、有指向标的地图，根据指向标确定方向。可知，乙地图中旗杆位于教学楼的东方，故B正确。C、乙地图中的比例尺为1:1000,则表示图上1厘米，实际距离10米，故C错误。D、从丙图中可以看出赤道半径大于极半径，地球不是一个正球体，是一个赤道略鼓、两极稍扁的球体，故D正确。故选C。3、针对禽流感，我国政府采取了严格的防御对策：疫情发生地3km
11、内家禽全部扑杀：35km内强制免疫：IOkm内活禽市场必须关闭。下图为我国某乡镇禽流感疫情分布图（图中阴影圆的半径为ICm）,该分布图的比例尺是（）A.I：100000B.1:200000C.1：300000D.1：600000【答案】C【解析】比例尺是指图上距离比实际距离缩短的距离，由题意可知，图中图上距离为1厘米，实际距离为3千米，所以比例尺=1:300000,C对，ABD错。故选C。4、对下列四幅图中A在B的方向的叙述中，正确的是（）A.西北、正东、西南、正北方向B.东北、西南、正西、西南方向C.东北、西北、正东、西南方向D.东北、东南、正西、西南方向【答案】D【解析】图-中纬度向北度数
12、增大，表示北半球，确定B点的东西南北，连接AB可知A点在B点的东北;图二在有极点的经纬网上判定方向，根据极点确定南北，地球自转方向确定东西，得出A点在B点的东南;图三中N表示北极，AB在同一纬线上，确定B点的东西南北，可知A点在B点的正西；图四中指向标的箭头指向北方，判定A点在B点的西南，故D符合题意。故选D。5、某中学东西长180米，南北宽150米，请你在长宽为10厘米的纸上绘制一张该学校地图，下列比例尺合适的是（）A.1：180B.1：100C.1：2000D.1:200【答案】C【解析】比例尺=图上距离/实地距离=10厘米/180米=IO/18000=1/1800。由于图上距离肯定少于I
13、O厘米，比例尺应少于1:1800,C选项符合题意，故选C。6、如图是刘老师指导学生绘制的简单的学校平面示意图，读图I可答下列问题：（1）实验楼位于教学楼的方向，篮球场位于学校大门的方向。（2）此图使用的方向表示方法是,除此之外，常用的表示方向的方法还有和O（3）按照地图的三要素来看，该图还缺少比例尺和图例O【答案】（1）正北东北（2）指向标定向法经纬网定向法一般定向法（3）比例尺和图例【解析】地图上的方向常用三种方法表示，即：一般定向法、指向标定向法和经纬网定向法。本题使用的方向表示方法为指向标定向法。图中实验楼位于教学楼的正上方向，与指向标所指的正北方向一致，因此可以判定实验楼在教学楼的正北
14、方；篮球场位于学校大门的右上方，即东北方向。地图的三要素中，该图缺少比例尺和图例这两个要素。7、读图并回答问题。（1）在图中，应该依据判断方向。（2）读图可知，A村庄在B村庄的方向，小河从C到d是自（方向）向（方向）流淌。【答案】（1）指向标（2）西南；西；东【解析】图中明显有一个指向标，所以本题是依据指向标定向法。一般在确定A在B的哪个方向我们可以采用这样的方法：在B位置上画个与本题样的指向标，如图，可以看到以B为中心，分为8个方位，A在B的西南方向。以此类推，小河是由西向东流的。8、有两个同村的同学甲和乙，甲家在乙家的西北方向。两个人分别绘制了一幅村庄平面图（图幅大小相同），结果发现两幅图
15、有两个明显不同的地方：甲同学绘制的图中，甲、乙两家更近一些；甲、乙两家的相对位置也不同。（乙绘图如图）（1）在图中的虚线框内画出正确的指向标箭头。（2）请你解释出现现象的原因。答：O【答案】（1）如图（2）甲同学选择的比例尺较小（或乙同学选择的比例尺较大）。【解析】题中要求甲、乙两同学的图幅大小相同，结果甲同学绘制的图中甲、乙两同学的家更近一些，而且两家的相对位置也不一样。这说明两人在绘图过程中选择的比例尺不一样，图上方向的选择也不一样。甲同学绘制的图中，甲、乙两同学的家更近些，说明甲选择的比例尺较小，乙选择的比例尺较大。题中提到甲家在乙家的西北方向，根据题目信息，很容易画出指向标。9、深秋的周末，东北风带来了阵阵凉意，玲玲、小丽、小佳三家相约去湖滨公园划船游玩。她们计划在湖泊西北方向的运动场会合，读图I可答问题。（1）她们的会合地（湖泊西北方向的运动场）指的是（填“a运动场”或“b运动场”）。（2）图中、三处分别是小丽、小佳和玲玲的家，测得玲玲家离她们的会合地（湖泊西北方向的运动场）约4厘米，则实地距离是。（3）下列四幅地图，图幅大小相同，则比例尺最大的是oA.
