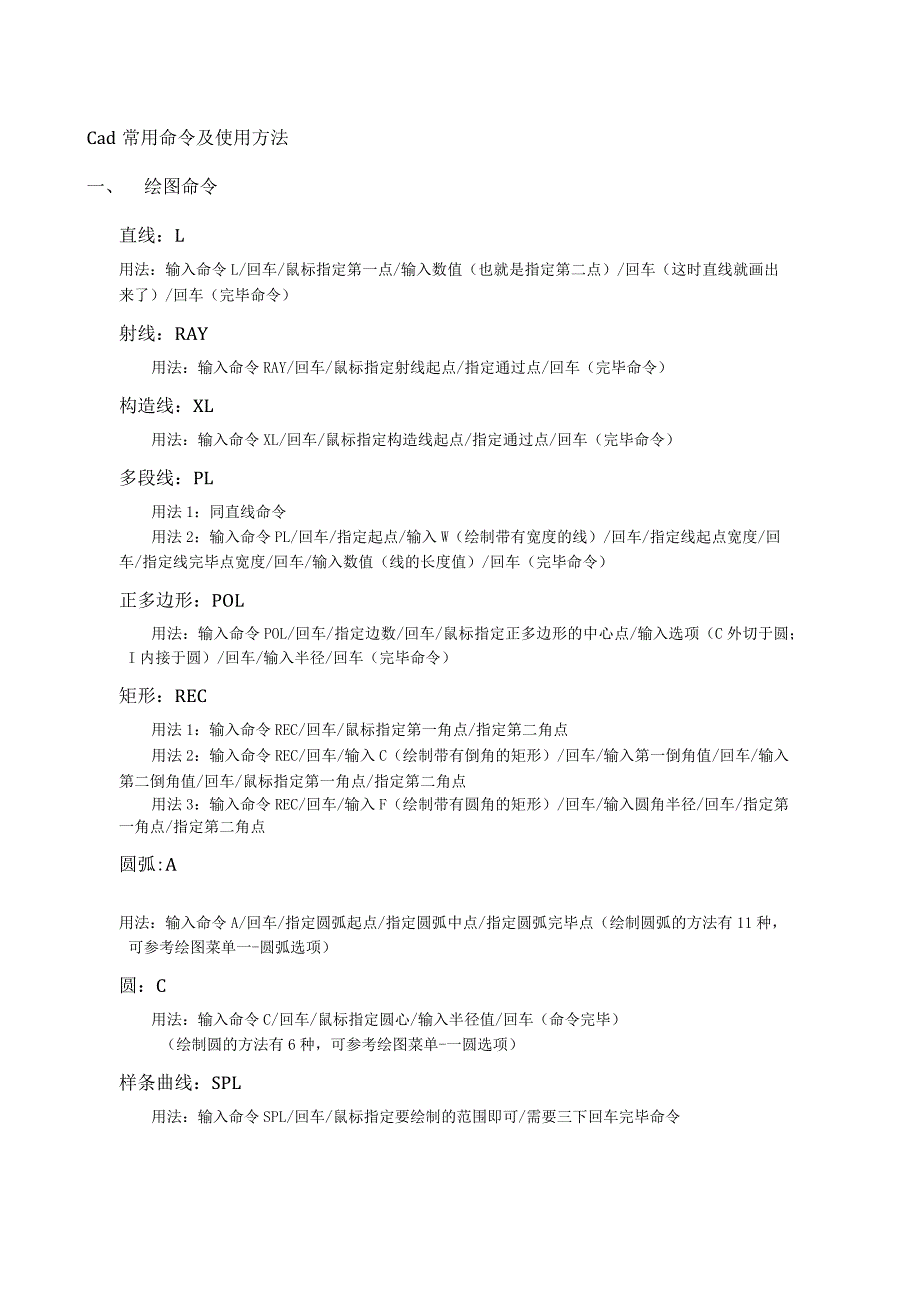

1、Cad常用命令及使用方法一、绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（完毕命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（完毕命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（完毕命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线完毕点宽度/回车/输入数值（线的长度值）/回车（完毕命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心
2、点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（完毕命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧:A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧完毕点（绘制圆弧的方法有11种，可参考绘图菜单一-圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令完毕）（绘

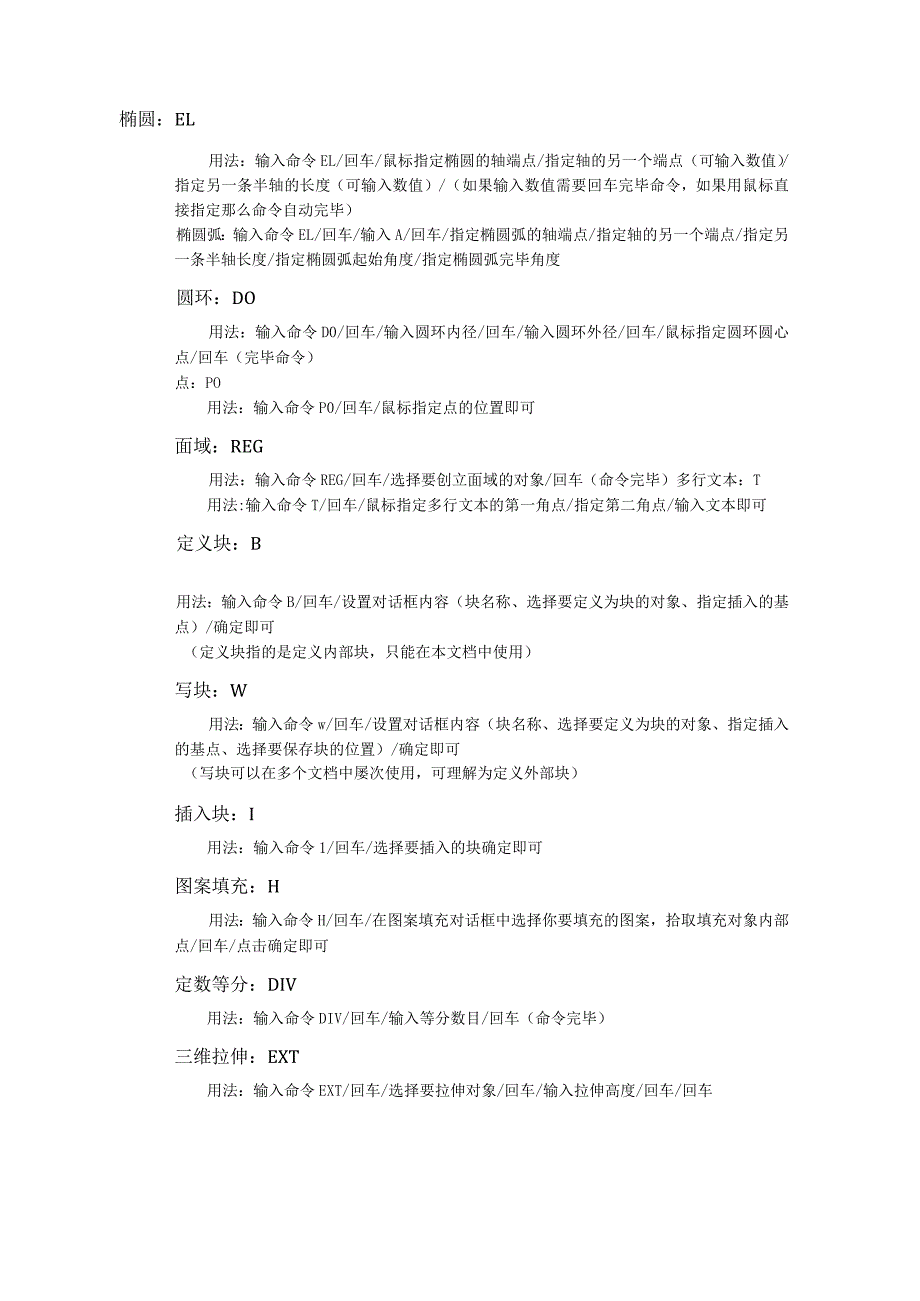

3、制圆的方法有6种，可参考绘图菜单-一圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车完毕命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车完毕命令，如果用鼠标直接指定那么命令自动完毕）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧完毕角度圆环：DO用法：输入命令D0/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（完毕命令）点：PO用法：输入
4、命令P0/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创立面域的对象/回车（命令完毕）多行文本：T用法:输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令w/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中屡次使用，可理解为定义外部块）插入块：I用法：输入命令1/回车/选择要插入的块确定即可图案填充：H

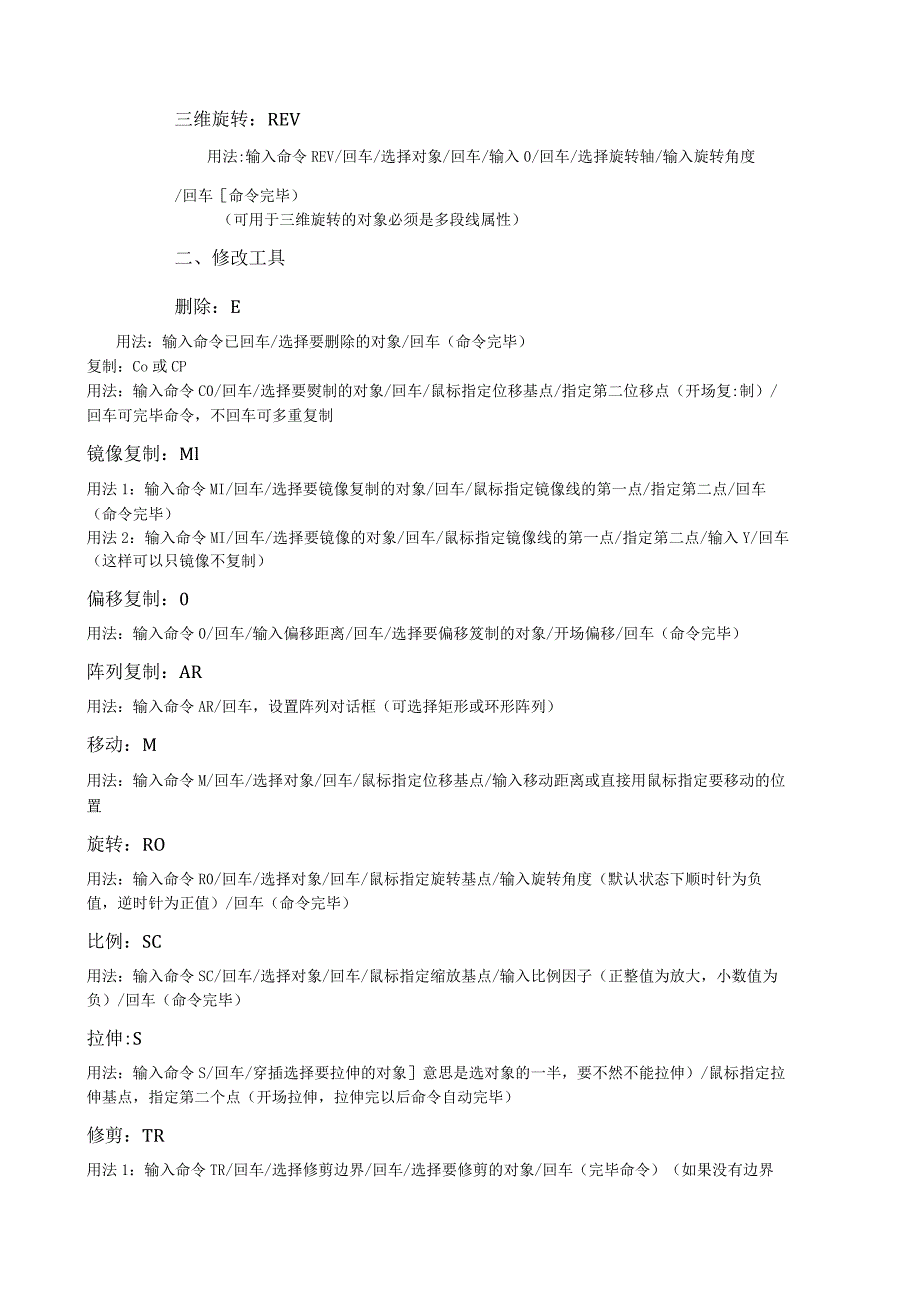

5、用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令完毕）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法:输入命令REV/回车/选择对象/回车/输入0/回车/选择旋转轴/输入旋转角度/回车命令完毕）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令已回车/选择要删除的对象/回车（命令完毕）复制：Co或CP用法：输入命令C0/回车/选择要熨制的对象/回车/鼠标指定位移基点/指定第二位移点（开场复
6、:制）/回车可完毕命令，不回车可多重复制镜像复制：Ml用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令完毕）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：0用法：输入命令0/回车/输入偏移距离/回车/选择要偏移笈制的对象/开场偏移/回车（命令完毕）阵列复制：AR用法：输入命令AR/回车，设置阵列对话框（可选择矩形或环形阵列）移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令R
7、0/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令完毕）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令完毕）拉伸:S用法：输入命令S/回车/穿插选择要拉伸的对象意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开场拉伸，拉伸完以后命令自动完毕）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（完毕命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（完毕
8、命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（完毕命令）1这样在栏选范围内并且有边界的对象将被修剪）延伸:EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（完毕命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：E
9、D用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PEZ回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J为编辑多段线合并项）/三下回车（完毕命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（完毕命令）三、对象特性设计中心“Ctrl+2：ADC修改特性Ctrl+1：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL
10、图层操作：LA线形：Er线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创立，包括创立闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有那么回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：To命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。显示图形数据信息：LI四、尺寸标注直线标注：DLI对齐标注：DAL半径标注：DRA直径标注：DDI角度标注：DAN中心标注：DCE点标注：DOR标注形位公差：ToL快速引出标注：LE基线标注：DBA连续标注：DCO标注样式：D编辑标注：DED替换标注系统变量：DOV五、视图操作：平移：P实时缩放：Z+空格+空格局部放大：Z返回上一视图：Z+P用法：输入命令Z/回车/输入P/回车显示全图：Z+E用法：输入命令Z/回车/输入E/回车
