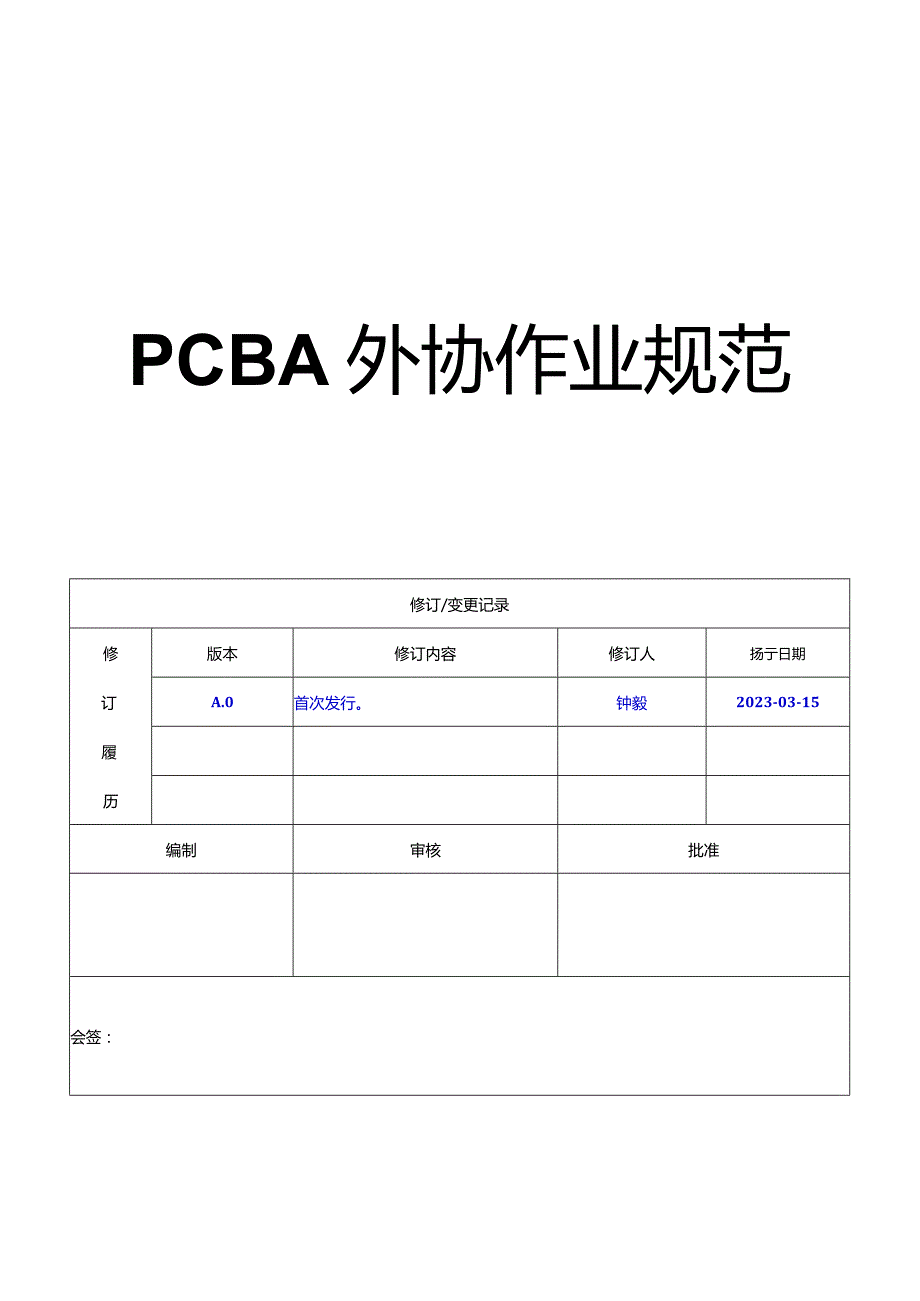

1、PCBA外协作业规范修订/变更记录修版本修订内容修订人扬亍日期订A.0首次发行。钟毅2023-03-15履历编制审核批准会签：明确PCBA外协生产规范，使产品质量得到提升和保证。2 .适用范围适用于本公司所有外协PCBA物料。3 .主要职责3.1 物控部：订单、物料、软件、烧录治具、测试治具、工艺文件提供；3.2 工程技术部：工艺文件、烧录及测试文件制定及质量要求辅导；3.3 外协供应商：生产过程控制、功能测试、软件烧录及标识。4 .物料4.1 所有客供物料必须IQC检验合格后方可入库，核对清除BOM料号、品牌、型号、等级、丝印、包装、生产日期及样品等。4.2 PCB板、芯片类物料需要真空封装
2、；4.3光感类物料特别注意确认品牌、型号、等级；GeehyI.man nu Iiiiiii ilium;j.IIIIBUMMI Iiiumiiiiiiiii NnIllifliiniiiiilll 更IiaiilMMMIIUiIniiiiiiiiiiiiiiiiriiiiiM wm Zm rtrr FN.hktXuitf .Q ZNQaMn C7U .BLEHIaRdRMtIOT NuUKuk4.4 PCB板、芯片类物料需要在干燥柜存放、上线前需要烘烤；FMOYPE)：VlKlNTeBS720Q科紫：88020025DATECODE:20213CLOTNO：AN3SE2IF沿敷：2000MSL

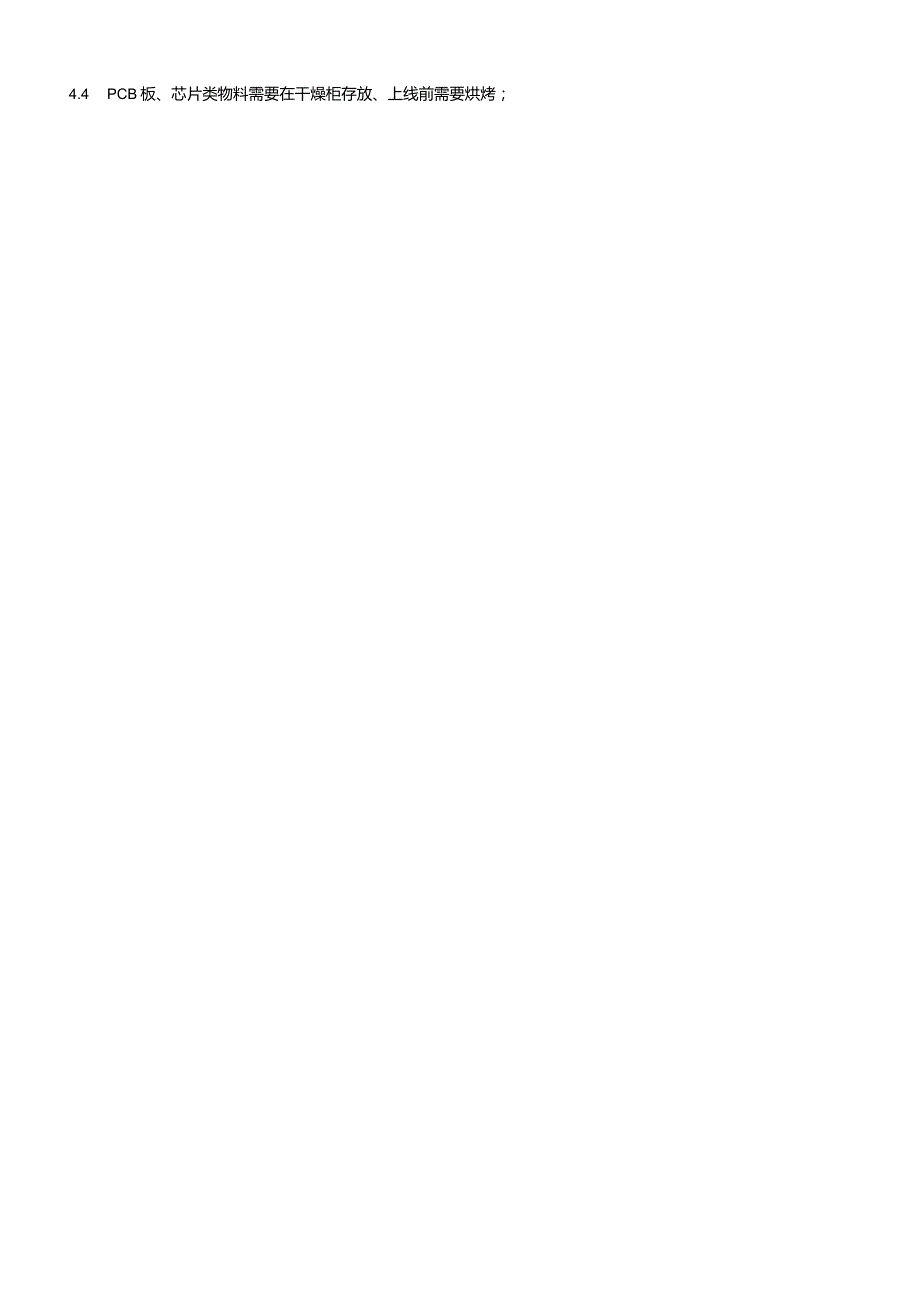

3、Level3CUTONCtn0irr*RoHS4.5PCB板生产周期超6个月、芯片类物料生产周期超2年的需要反馈我司确认。5 .工艺5.1 光感类物料需要波峰焊焊接，除H51-000-120需要低温焊锡参考邮件及工艺文件;5.2 PCB板上线前需要按照烘烤工艺烘烤；5.3 芯片类物料上线前需要按照烘烤工艺；5.4 纸币器（OIOo）系列上下信号板光感类物料需要有铅焊接；5.5 50OPCS及以上订单，PCB板需要空板刷锡冒过炉检验上锡效果；5.6 芯片类物料上锡要求饱满，QFN侧面焊盘需要爬锡；5.7 DIP插件类物料要求透锡75%以上；5.8 USB插座底部不允许短路。5.9 剪脚：DIP元
4、件剪脚不能低于0.5mm,剪脚位置不能斜剪成尖角，需要剪平。5.10 锡膏:需要使用活性高的无铅锡膏（含银不彳氐于3%）;三I1IIIHIIIIIIIIIIIIIIIIIIIII11HH5.11 洗板：板面无明显脏污可以不洗板，维修板需要清洗，洗板水和松香不允许沾到SIM卡座、触点、插座等其它元件本体上。5.12 物料替换:回收芯片、国产品牌替换参照物料替换清单,发现物料与BOM不一致的情况及时与我司确认。JCHnJC9720000000JI-NCN6001JI-L6201J0-PK5120000000000JF-A49500000000000IFRC531JI-FK25L04J0-HCB80
5、2500000000JG-OjI9663000000000JI-STM32F103VBT6 JG-STK32F215VET600JA-TLE5206-2营代料型号FM17550 QFN32 复旦微JB-AT8236000000000JG-NZ3802-AB000000J0-0000MB85RS16PNFJ0-00000000MH1235HMH663JG-APM32F103VBT600YC31216 .烧录6.1 烧录信息确认：确认清楚订单数量、订单型号、软件版本；0603-IJCAl603-V26B主板组件（带USB接口）3000用;zCRT603-V26B-Q)3*2000；CRT603-V
6、26B-GDl*10000603-FJA91603-V26BGDl天线板组件2000低消0603-0NC5324坤口转接板组件150新板，低消，钢网费385元0603-KG461CZ7-6002主板组件（基本功能）3000需测试JAPW芯片*2K用干CRTHrFTl卜;IGD芯片*1K用十CRT603-CZ7-6GD5上I0310-3GB81310H-A4950主板组件200需测试，AFM芯片，用于CRT-31（HlNT2T1SN0310-3GB86310N主板组件（无SIM卡4950）800需测试，APM芯片；用于CRT310TIRol-HISN6.2 按照烧录作业指导书选用符合的烧录工具烧
7、录软件；S工.* OOVFUh Leader8*0KJM2 VfMMMI0w*oL rmm.6.3 烧录完成在板边按照要求做好颜色标识；7 .测试7.1 按照测试清单及订单要求测试PCBA;物料编码物料名称数量备注0603-1M8B1603-P-L2主板组件2000需测试，用于CRT-603-P200-001上0288-1L851OO5-A001主板组件(NCN8025)500海外订单，需求用新料，APM芯片，用于CRT-288-(AMl)E-A2EH-BN0603-1G991CRT-603-V2X1主板组件300海外订单V201-CR1要用新料，APM芯片，用于CRT-603-035OGL4
8、21350N解码板PcBA组件VI.32000需测试7.2 按照测试指导书测试PCBA功能；73做好测试记录；测试报表物料缰码机制订里勃1检勃勃置合格料量不良效合格孽不良现象饯耒测试使术两试圾呆测试烧术次试炭录测试035O-3K811350N串口ISpCBA主板组件VI.32000250239250225014100.OOX94.14%退卡*2,不进卡*5,SliM-.5S2,CPU失败3,皆询不到国宏*20603-l三7417005主板组件HT82V26)50046242735092.42%tDIV/OL烧录不良*3503553X811350!串口1PCBA主板组件VI.32000eo258
9、02500100.OW100.OW0310-1L93131OT4G王板组件OOV：l.l200068573667970063699.12%95.11%灯不亮*4,电港大*2未如卡型*15,不进十*20,&道一.二空白*103SO-3K811350R串口版PCBA主板组件VI.3200015221715221700100.OOX100.OM0310-1L9313184CZIltSfflft(R)V:l.l200036235035035012096.69%100.OCM灯不良8,使术不良”0310-1AC30PCBA310V4装码板组件11(软解码)100050850008DIV/O!98.43X
10、不济卡*87.4 测试完成在板面贴上测试标志、海外代码-S料号贴Y;8 .包装8.1 全程必须使用防静电包装周转；8.2外箱标签需要规范填写；8.3 传感器类小板使用防静电泡棉包装，按PCBA外形大小，每一格不允许挤压，方便点数和取出为准；8.4 捆扎高度不超过6层；9 资料变更9.1 收到我司ECN等变更资料及时变更转换内部作业文件；时间:2023年2月20日(周一)10:59大小:13MB冷三CN工程变更单2023-220.(788KB)淳PCBA工艺文件202222(zip(9MB)麦小姐：附件最新ECN变更通知单和FCBA工艺文件，请及时更新替换，谢谢！深圳市创盲技术有限公司万盼(物控部物控专员)9.2 旧版本资料及时回收报废处理；9.3 软件变更后，旧版本软件只能存在维修岗位，订单完结后需要第一时间清除；10结单：订单交付后尾数维修板需要在一个月内清尾结单，如果出现BOM,软件的变更，需要按照最新版本交
