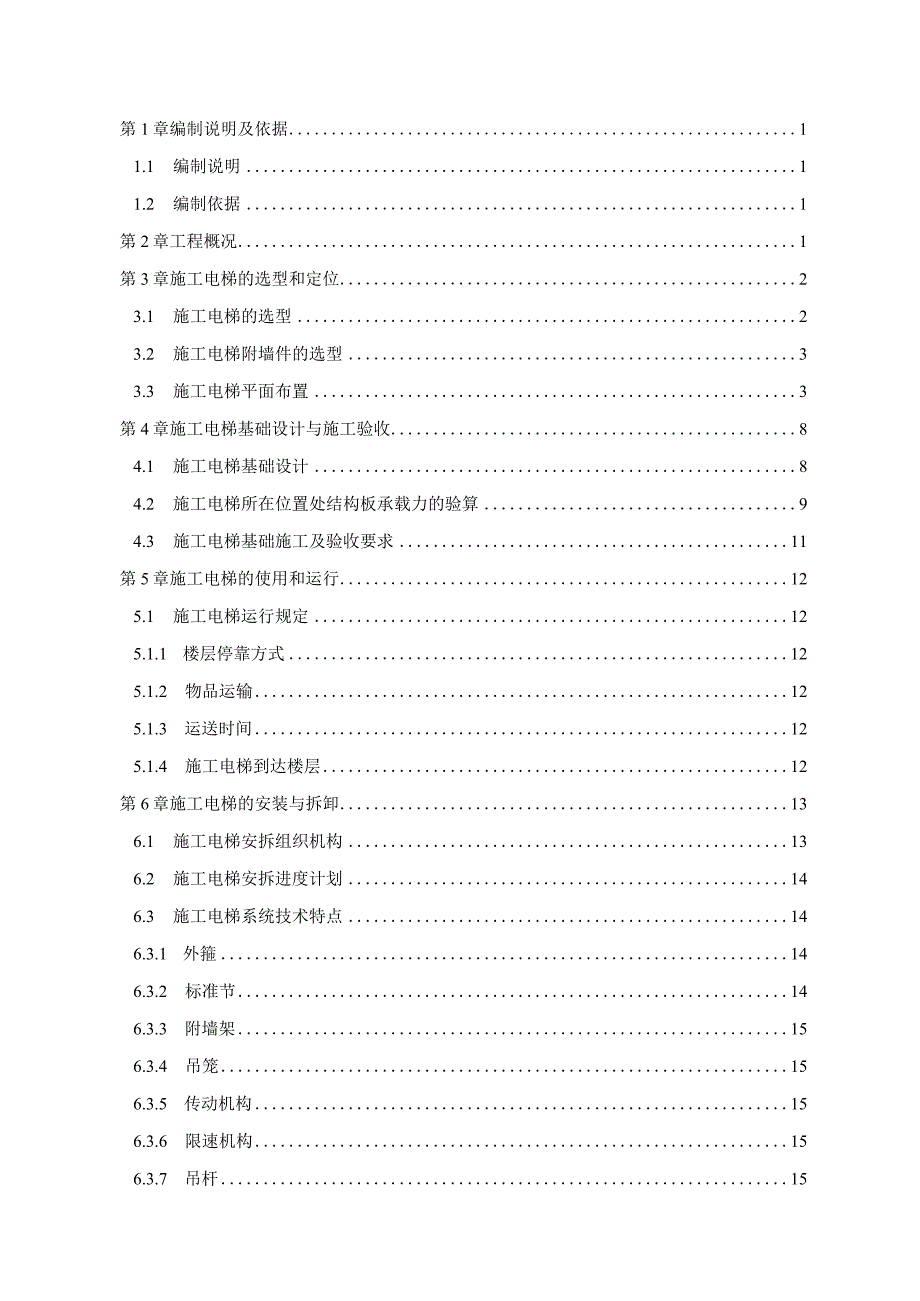

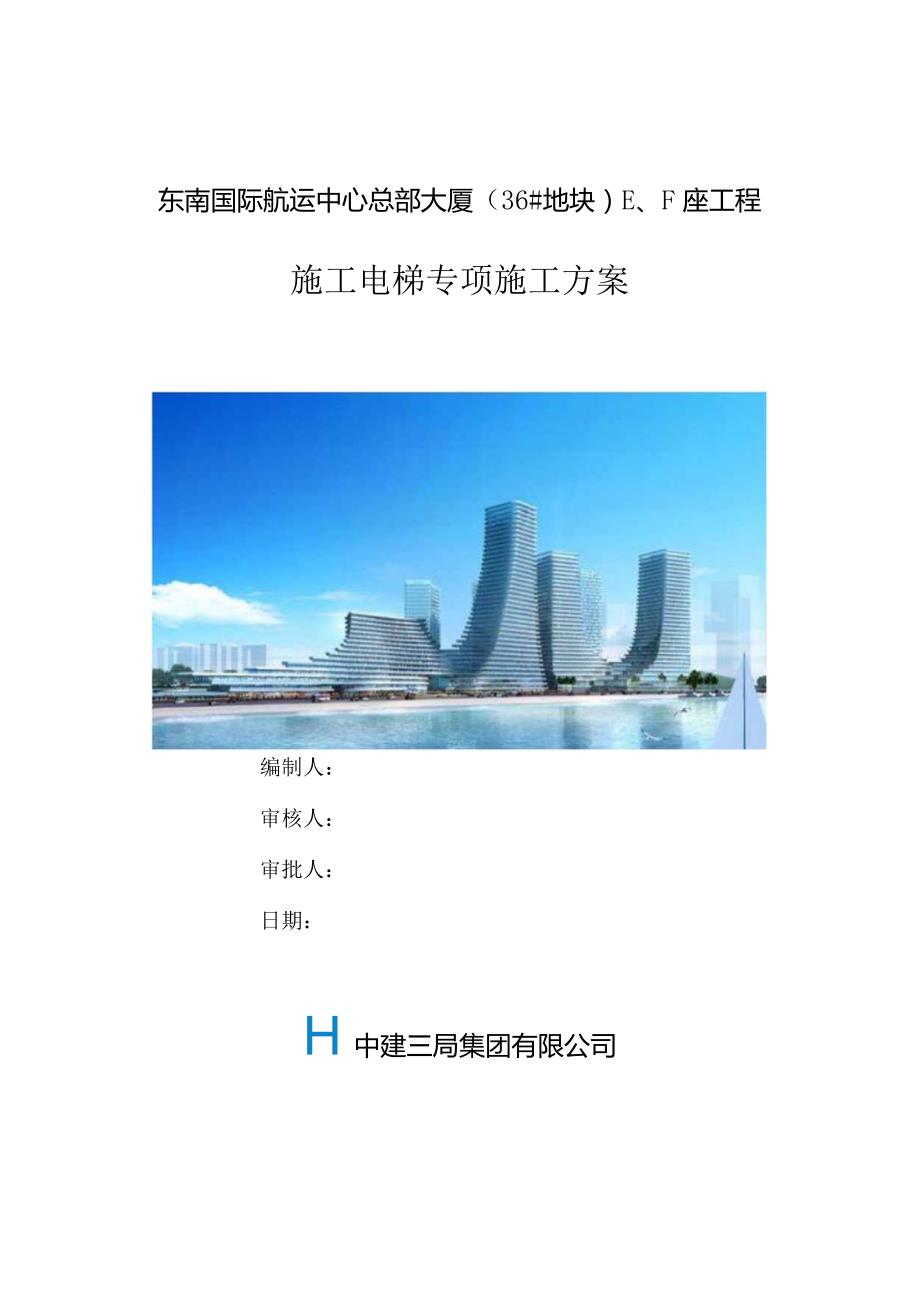

1、东南国际航运中心总部大厦（36#地块）E、F座工程施工电梯专项施工方案编制人：审核人：审批人：日期：H中建三局集团有限公司第1章编制说明及依据11.1 编制说明11.2 编制依据1第2章工程概况1第3章施工电梯的选型和定位23.1 施工电梯的选型23.2 施工电梯附墙件的选型33.3 施工电梯平面布置3第4章施工电梯基础设计与施工验收84.1 施工电梯基础设计84.2 施工电梯所在位置处结构板承载力的验算94.3 施工电梯基础施工及验收要求11第5章施工电梯的使用和运行125.1 施工电梯运行规定125.1.1 楼层停靠方式125.1.2 物品运输125.1.3 运送时间125.1.4 施工电

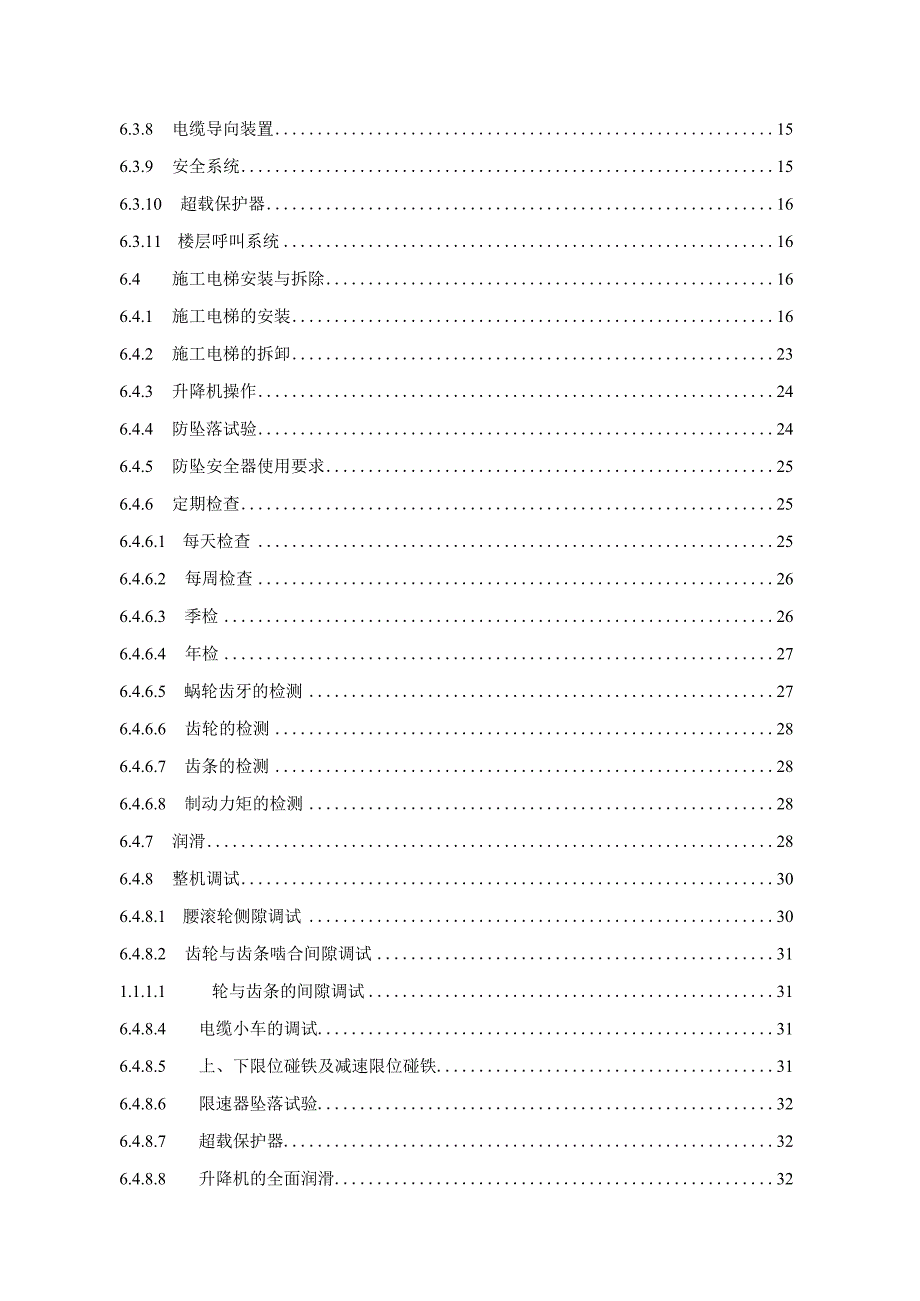

2、梯到达楼层12第6章施工电梯的安装与拆卸136.1 施工电梯安拆组织机构136.2 施工电梯安拆进度计划146.3 施工电梯系统技术特点146.3.1 外箍146.3.2 标准节146.3.3 附墙架156.3.4 吊笼156.3.5 传动机构156.3.6 限速机构156.3.7 吊杆156.3.8 电缆导向装置156.3.9 安全系统156.3.10 超载保护器166.3.11 楼层呼叫系统166.4 施工电梯安装与拆除166.4.1 施工电梯的安装166.4.2 施工电梯的拆卸236.4.3 升降机操作246.4.4 防坠落试验246.4.5 防坠安全器使用要求256.4.6 定期检查2
3、56.4.6.1 每天检查256.4.6.2 每周检查266.4.6.3 季检266.4.6.4 年检276.4.6.5 蜗轮齿牙的检测276.4.6.6 齿轮的检测286.4.6.7 齿条的检测286.4.6.8 制动力矩的检测286.4.7 润滑286.4.8 整机调试306.4.8.1 腰滚轮侧隙调试306.4.8.2 齿轮与齿条啮合间隙调试311.1.1.1 轮与齿条的间隙调试316.4.8.4 电缆小车的调试316.4.8.5 上、下限位碰铁及减速限位碰铁316.4.8.6 限速器坠落试验326.4.8.7 超载保护器326.4.8.8 升降机的全面润滑326.4.8.9 升降机的全
4、面检查326.4.8.10 升降机的定期检查326.4.9验收32第7章施工电梯附墙及电梯防护门设计337.1附墙件的连接337.2施工电梯防护门搭设35第8章施工电梯安拆施工安全措施398.1 电梯安装阶段的安全措施398.1.1 安装开始之前的安全措施398.1.2 安装期间的安全措施398.1.3 安装完成时的安全措施408.2 拆卸安全要求40第9章施工电梯运行安全措施409.1施工电梯运行安全措施40第1章编制说明及依据1.1 编制说明本方案为施工电梯专项方案，其主要内容包括施工电梯的定位、基础设计、施工电梯的安装和附着、拆除及电梯防护门的搭设等。1.2 编制依据（1）东南国际航运总
5、部大厦（36#地块）E、F座工程施工图纸（2）建筑结构荷载规范GB50009-2001（3）混凝土结构设计规范（GB50010-2010）（4）混凝土结构工程施工质量验收规范GB50204-2002（2010年版）（5）建筑机械使用安全技术规程（JGJ33-2012）（6）建筑施工安全检查标准（JGJ59-2011）（7）施工升降机技术条件（GB/T10054-96）（8）施工升降机检验规则（GB10053-96）（9）施工升降机安全规程（GBloo55-2007）（10）混凝土结构后锚固技术规程（JGJ145-2013）（Il）东南国际航运总部大厦（36#地块）E、F座工程施工组织设计（12
6、）东南国际航运总部大厦（36#地块）E、F座工程施工总进度计划第2章工程概况本工程位于厦门市海沧新区，西邻东屿南路，东邻海沧大道。建筑功能为办公及商业。总建筑面积约47万户，其中36#地块由E、F座组成，36#地块用地面积25946m2,总建筑面积201498ma（不含避难层），其中地上建筑面积约155483m2,地下建筑面积约46015m2,由主体结构地下2层，地上30层，总高度128.2m的E座塔楼及主体结构地下2层，地上34层，总高度144.2m的F座塔楼及裙房组成；结构形式为钢管混凝土框架与钢筋混凝土核心筒组成的框架-核心筒结构，钢结构部分主要由框外钢管混凝土柱、H型钢梁及外挑檐组成。
7、第3章施工电梯的选型和定位3.1 施工电梯的选型为保证本工程小型机械设备和其他材料的运输，保证施工进度，结合现场材料堆放场地及交通情况布置施工电梯，综合考虑施工电梯运行速度、需要到达的高度、笼体大小、载重、运行安全以及工程本身情况等因素，最后选定为SC200200GZ（中速）施工电梯，其主要参数如下：编号12#、14#型号SC200200GZ台数2台额定载重量kg2X2000额定安装载重量kg2X1000吊杆额定载重量kg200安装总高度ID157起升速度m/min063限速器SJ50-2.0吊笼内部面积mm3200X15OOX2500吊笼重2X2300KG标准节规格mm650X650X150
8、8（4.593节6.311节）电机功率ktt,2X3Xn（nord电机）变频器功率kV2X75附墙类型II型（附墙间距不大于9米共2X20道）电缆装置500电缆小车其他带操作室编号11#、13#型号SC200200GZ（片装式）台数2台额定载重量kg2X2000额定安装教重量kg2X1000吊杆额定载重量kg200安装总高度ID147起升速度m/min063限速器SJ50-2.0吊笼内部面积nun2200X1400X2500（片式笼）吊笼重2X2300KG标准节规格mm650X650X1508（4.598节）电机功率而2X3X11（nord电机）变频器功率2X75附墙类型特制V型（附墙间距不大
9、于9米，共2X16道）电缆装置500电缆小车其他不带外笼3.2 施工电梯附墙件的选型电梯附墙类型如上表所述，其中E、F座核心筒外施工电梯（12#和14#）的附墙件全部伸进楼层，附着在楼板上，核心筒内高区电梯井道内施工电梯（11#和13#）附墙件附着在电梯井壁上。3.3 施工电梯平面布置E座核心筒高区电梯井内安装11#施工电梯，外框筒南侧安装12#施工电梯；F座核心筒高区电梯井内安装13#施工电梯，外框筒北侧安装14#施工电梯。具体位置见下图。E-412#施工电梯布置定位（基础尺寸4.4*3.8*0.3m,布置在地下室顶板处）14#施工电梯布置定位（基础尺寸为4.4m*3.8m*0.3m,布置在
10、地下室顶板处）11#施工电梯平面定位（基础尺寸为4.4m*2.6m*0.3m,布置在高区电梯井基础板处）13#施工电梯平面定位（基础尺寸为4.4m*2.6m*0.3m,布置在高区电梯井基础板处）第4章施工电梯基础设计与施工验收4.1施工电梯基础设计施工电梯采用现浇混凝土基础，混凝土等级为C30,厚度30Omm（C30碎配合比采用施工现场实体C30位配合比，其强度满足施工电梯基础强度）。为减小电梯基础位置处地下室顶板的均布荷载，电梯基础设计时尽量扩大至周边的结构梁上，将力传递至梁上或者在人防区域设计（板的设计荷载较大）。电梯基础的配筋为C12200,双层双向。电梯基础钢筋应报监理做一般隐蔽验收。
11、1、施工电梯基础计算（考虑动载、自重误差及风载对基础的影响，取系数n=2）P=GX2（Kg）.1Kg=9.8N=0.0098kNP=G20.0098kN=G0.0196kNP=G0.02kN总自重G=吊笼重量+外笼重量+导轨架总重量+载重重量（Kg）（1）本工程12#、14#梯SC200/200GZ型升降机高度为157米。（下面重量参见施工升降机主要技术参数表吊笼重（单笼）:2X230OKg外笼重：1480Kg载重重：2X2000Kg导轨架重：93X150+17011=15820Kg（标准节每节4.5厚双齿，重150Kg93节，6.3厚双齿，重170Kg,11节）注：a.吊笼重已包括传动机构的
12、重量。b.附墙架等其它配件重量忽略不计。总自重G=2X2300Kg+1480Kg+2X2000Kg+15820Kg=25900KgP=G0.02KN=259000.02KN=518KN按能够承受最大压力Pmax=518kN而制作的基础，则符合该升降机的使用要求。（2）本工程11#、13#梯SC200/200GZ型升降机高度为147米。（下面重量参见施工升降机主要技术参数表吊笼重（单笼）:2X230OKg载重重：2X2000Kg导轨架重：98X150=14700Kg（标准节每节4.5厚双齿，重150Kg,98节）注：a.吊笼重已包括传动机构的重量。b.附墙架等其它配件重量忽略不计。总自重G=2X
13、2300Kg+2X2000Kg+14700Kg=23300KgP=G0.02KN=233000.02KN=466KN按能够承受最大压力Pmax=466kN而制作的基础，则符合该升降机的使用要求。2、施工电梯基础制作技术要求：a、基础承受的载荷能力应大于b、混凝土基础板下地面的承载力应大于0.15Mpa.c、12#、14#施工电梯混凝土基础板45003800mm,厚度300mm。内设双层钢筋网：钢筋直径12mm,间距200mmo11#、13#施工电梯混凝土基础板45002600mm,厚度300mmo内设双层钢筋网：钢筋直径12mm,间距200mm。d、基础座或基础预埋件应全部埋入混凝土基础板内。e、周围必须考虑排水措施。f基础找平层平面度l5000g、佐的浇制参照有关规定执行，要求表面平整。h、砂浇制前基础座应焊于钢筋网上，焊高不低于5,要求焊缝无气孔、漏焊、热裂缝等焊接缺陷。4.2施工电梯所在位置处结构板承载力的验算一、12#、14#电梯基础处验算（位于人防区顶板）（1）基础承受的静载荷用的近似计算额定载重量（G1）220kN=4（WV吊笼重量（G?）46KN围栏重量（G3）14.8kN导轨架重量（GJ93X
