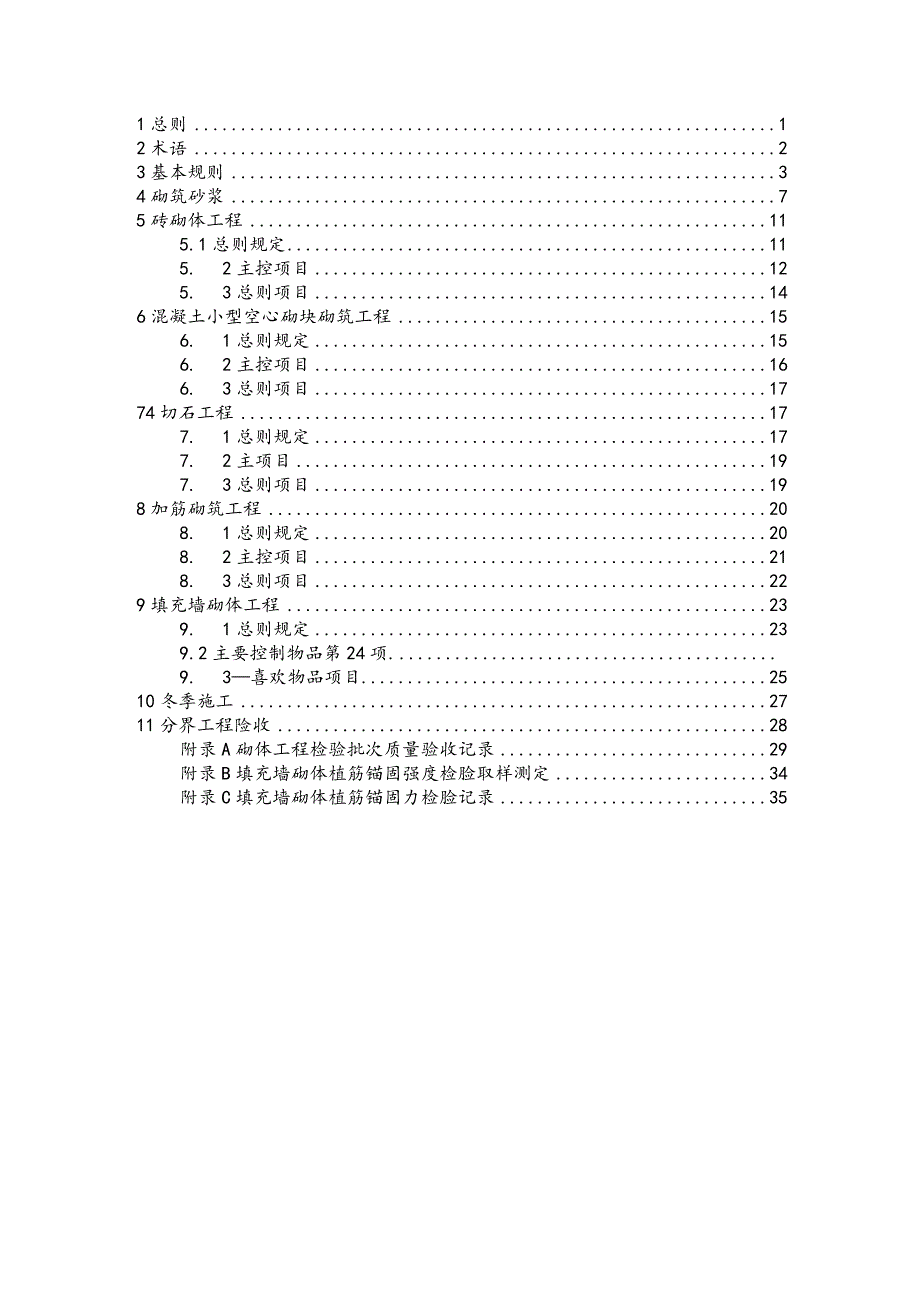

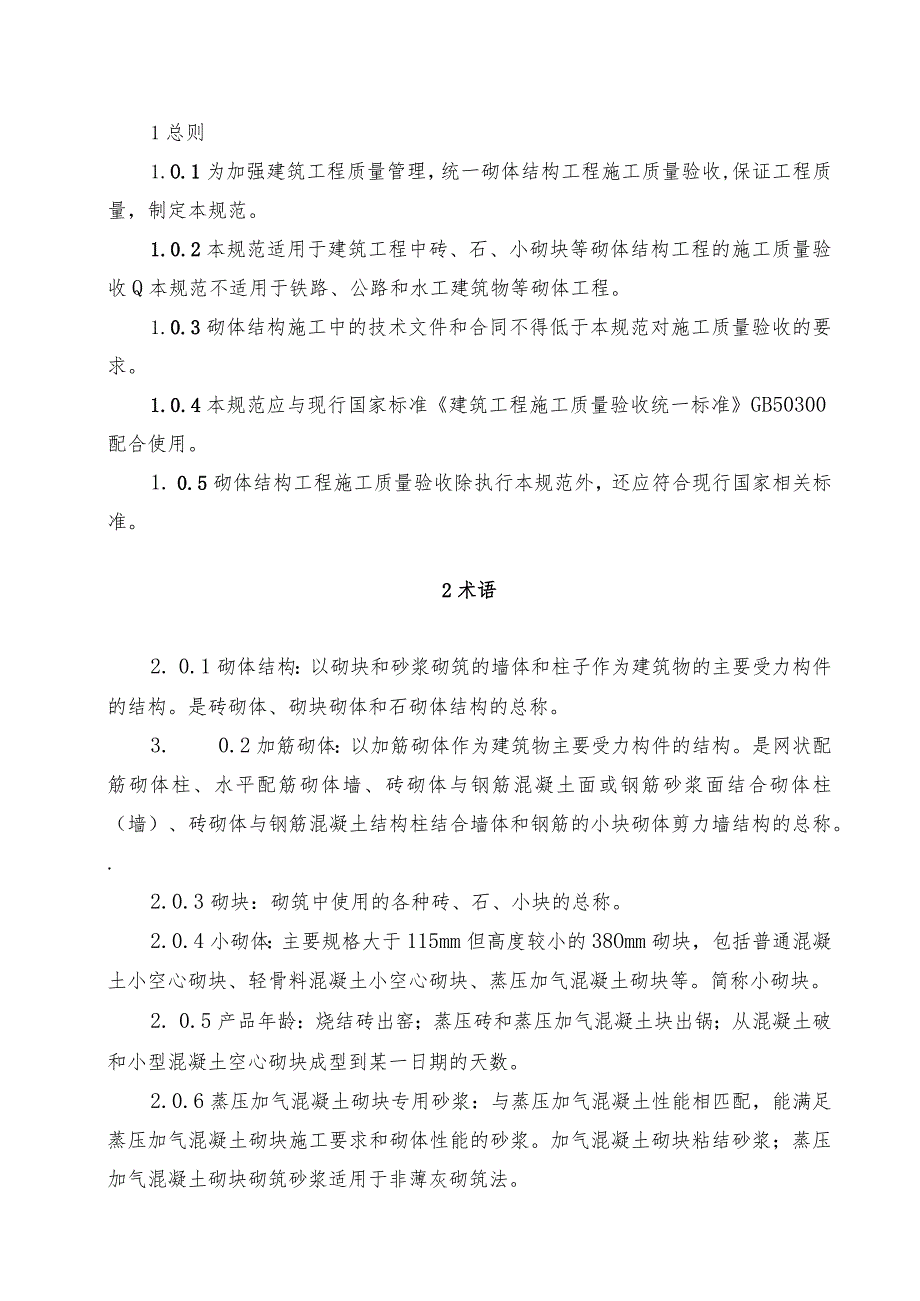

1、1总则12术语23基本规则34砌筑砂浆75砖砌体工程115.1总则规定115.2主控项目125.3总则项目146混凝土小型空心砌块砌筑工程156.1总则规定156.2主控项目166.3总则项目1774切石工程177.1总则规定177.2主项目197.3总则项目198加筋砌筑工程208.1总则规定208.2主控项目218.3总则项目229填充墙砌体工程239.1总则规定239.2主要控制物品第24项.9.3喜欢物品项目2510冬季施工2711分界工程险收28附录A砌体工程检验批次质量验收记录29附录B填充墙砌体植筋锚固强度检脸取样测定34附录C填充墙砌体植筋锚固力检脸记录351总则1.O.1为加
2、强建筑工程质量管理，统一砌体结构工程施工质量验收,保证工程质量，制定本规范。1.0.2本规范适用于建筑工程中砖、石、小砌块等砌体结构工程的施工质量验收Q本规范不适用于铁路、公路和水工建筑物等砌体工程。1.0.3砌体结构施工中的技术文件和合同不得低于本规范对施工质量验收的要求。1.0.4本规范应与现行国家标准建筑工程施工质量验收统一标准GB50300配合使用。1. 0.5砌体结构工程施工质量验收除执行本规范外，还应符合现行国家相关标准。2术语2. 0.1砌体结构：以砌块和砂浆砌筑的墙体和柱子作为建筑物的主要受力构件的结构。是砖砌体、砌块砌体和石砌体结构的总称。3. 0.2加筋砌体：以加筋砌体作为
3、建筑物主要受力构件的结构。是网状配筋砌体柱、水平配筋砌体墙、砖砌体与钢筋混凝土面或钢筋砂浆面结合砌体柱（墙）、砖砌体与钢筋混凝土结构柱结合墙体和钢筋的小块砌体剪力墙结构的总称。.2.0.3砌块：砌筑中使用的各种砖、石、小块的总称。2.0.4小砌体：主要规格大于115mm但高度较小的38Omm砌块，包括普通混凝土小空心砌块、轻骨料混凝土小空心砌块、蒸压加气混凝土砌块等。简称小砌块。2. 0.5产品年龄：烧结砖出窑；蒸压砖和蒸压加气混凝土块出锅；从混凝土破和小型混凝土空心砌块成型到某一日期的天数。2.0.6蒸压加气混凝土砌块专用砂浆：与蒸压加气混凝土性能相匹配，能满足蒸压加气混凝土砌块施工要求和砌

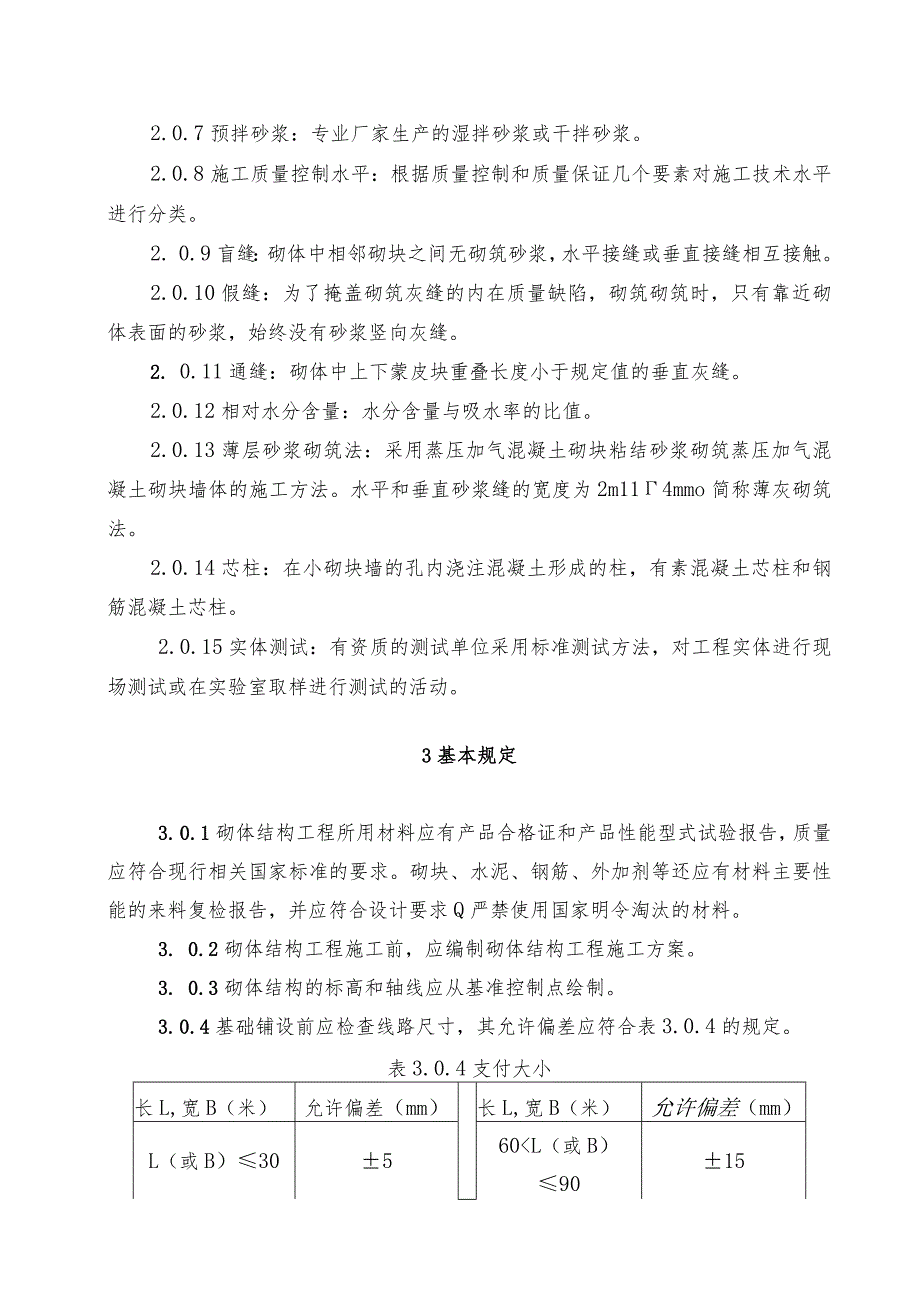

4、体性能的砂浆。加气混凝土砌块粘结砂浆；蒸压加气混凝土砌块砌筑砂浆适用于非薄灰砌筑法。2.0.7预拌砂浆：专业厂家生产的湿拌砂浆或干拌砂浆。2.0.8施工质量控制水平：根据质量控制和质量保证几个要素对施工技术水平进行分类。2. 0.9盲缝：砌体中相邻砌块之间无砌筑砂浆，水平接缝或垂直接缝相互接触。2.0.10假缝：为了掩盖砌筑灰缝的内在质量缺陷，砌筑砌筑时，只有靠近砌体表面的砂浆，始终没有砂浆竖向灰缝。2. 0.11通缝：砌体中上下蒙皮块重叠长度小于规定值的垂直灰缝。2.0.12相对水分含量：水分含量与吸水率的比值。2.0.13薄层砂浆砌筑法：采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块
5、墙体的施工方法。水平和垂直砂浆缝的宽度为2m114mmo简称薄灰砌筑法。2.0.14芯柱：在小砌块墙的孔内浇注混凝土形成的柱，有素混凝土芯柱和钢筋混凝土芯柱。2.0.15实体测试：有资质的测试单位采用标准测试方法，对工程实体进行现场测试或在实验室取样进行测试的活动。3基本规定3. 0.1砌体结构工程所用材料应有产品合格证和产品性能型式试验报告，质量应符合现行相关国家标准的要求。砌块、水泥、钢筋、外加剂等还应有材料主要性能的来料复检报告，并应符合设计要求Q严禁使用国家明令淘汰的材料。3. 0.2砌体结构工程施工前，应编制砌体结构工程施工方案。3. 0.3砌体结构的标高和轴线应从基准控制点绘制。3
6、. 0.4基础铺设前应检查线路尺寸，其允许偏差应符合表3.0.4的规定。表3.0.4支付大小长L,宽B（米）允许偏差（mm）长L,宽B（米）允许偏差（mm）L（或B）30560L（或B）90153090203.0.5伸缩缝、沉降缝、抗振缝中的模板应拆除干净，不得夹杂砂浆、砌块、熔渣等杂物。3. 0.6砌体顺序应符合下列要求：1基层不同时，应从低处建，从高处到低处建。无设计要求时，搭接长度L不应小于基础底部高差H,下层基础应在搭接长度范围内扩大。2砌体的拐角和连接处应同时砌体。砌体不能同时砌筑时，应按规定留置和揉搓。3. 0.7砌体墙应配备若干皮条。3.0.8临时施工洞口应设在墙上，其边不应小于
7、交界处墙体，500Inm洞口净宽不宜超过1限抗震设防烈度为9度地区的建筑物临时施工口的位置，应会同设计单位确定。应填满临时施工开口。3. 0.9脚手架不得安装在下列墙壁或部位：1 120mm,厚墙、清水墙、石墙、独立柱、附墙柱；2、过梁上三角形与过梁成60角的范围和过梁净跨度的1/2高度范围；3、宽度小于InI的窗间墙；4、门窗洞口两侧的石砌体在30Onlm其他砌体范围内20Onm1；拐角处的砌石在其他砌筑45Omm的范围内600mm；5、横梁下或横梁垫及其左右50Omm范围；6.设计不允许设置脚、手和眼睛的部分。7.轻质墙体。8、夹心复合墙外叶墙。3.0.10填充脚手架时，应清除脚手架上落下
8、的砂浆和灰尘；脚手架处的砖块和填充豉应湿润并填满砂浆。3.0.11砌筑时应正确预留或预埋设计所需的开口、管道和凹槽。未经设计同意，不得在墙上挖墙和横沟。钢筋混凝土过梁应安装在开口上部，宽度较宽。30OnIm管道不宜埋设在长边小于此截面的承重墙和独立柱中。500mm3.0.12未建造楼板或屋顶的墙或柱，其允许的自由抗风高度不应超过表3.0.12的规定。若超过表中限值，必须采取临时支撑等有效措施。墙柱(m)3.0.12墙(柱子)砌体密度1600(kgm3)砌筑密度13001600(kgm3)厚的（毫米）风荷载(KN/m2)风荷载（KN/m2）0.3（约7级风）0.4（约8风）0.5（约9风）0.3
9、（约7级风）0.4（约8风）0.5（约9风）1901.41.10.72402.82.11.42.21.71.13705.23.92.64.23.22.14908.66.54.37.05.23.562014.010.57.011.48.65.7注：1、本表适用于施工场地相对标高H在IOnI范围内。若IOnICH15m,15m20m,则允许自由高度应通过抗倾覆校核计算确定；2、砌体墙体与水平墙体或其他结构连接，且间距小于表中相应墙体和柱体允许自由高度的两倍时，砌体高度可不受本表限制；3、砌体密度小于1300kgm3时，墙、柱的允许自由高度应分别校核确定。3.0.13基础或每层建成后，应检查砌体的轴
10、线和标高。在允许范围内，可在基础顶面或底板上校正轴线偏差，通过调整上部砌筑灰缝的厚度来校正标高偏差。3.0.14放置预制梁和板的砌体顶面应平整，标高应相同。3.0.15砌体施工质量控制等级分为三个等级，按表3.0.15划分。项目施工质量控制水平一个乙C现场质量管理监督检查制度健全，执行严格；施工方有在职专业技术管理人员，人员齐全，持证上岗监督检查制度基本健全，可以落实；施工方有在职专业技术管理人员，人员齐全，持证上岗有监督检查制度；施工方有在职专业技术管理人员砂浆和混凝土强度试块按规定制作，强度符合验收规定，离散性小。试块按规定制作，强度符合验收规定，离散性小试块按规定制作，强度符合验收规定，
11、离散度大。砂浆搅拌机械搅拌；严格的配比计量控制机械搅拌；总则混合比计量控制机械或手动混合;配比计量控制不佳砌体工人中级及以上工人，其中高级工人不低于30%不低于70%的高级和中级工人初级工人或以上注：1、砂浆与混凝土的强度离散度按强度标准差确定;2、钢筋砌体不得为C级施工。3.0.16砌体结构中钢筋（包括夹芯复合墙内外叶墙之间的锚杆或钢筋）的防腐应符合设计要求。3.0.17下雨天不宜露天建墙，下雨天建的墙要加盖。继续施工时,应审查墙体的垂直度。垂直度超过允许偏差的，应拆除重建。3.0.18砌体施工时，楼板和屋面的堆放荷载不得超过楼板的允许荷载值。当施工层进料口施工荷载较大时，应采取地板下临时支
12、撑措施。3.0.19在正常施工条件下，砖砌体和小块砌体的每日砌筑高度应控制在1.5m一级脚手架高度以内或以内；砌石不宜超过1.2m。3.0.20砌体结构检验批的划分应当同时满足下列要求：1、所用材料的种类和同一种材料的强度等级相同；2.不超过250i113豉石；3、主体结构砌体一层（基本砌体可算一层），填墙量少时可组合多层。3.0.21砌体结构工程检验批验收时，其主要控制项目均应符合本规范的规定；总则项目，80%以上的抽样检验应符合本规范的规定；对于有允许偏差的项目，最大偏差为允许值。1.5倍的偏差值。1. 022砌体结构子项目检验批次抽样检验时，除有特殊要求外，每个抽样检验项目的最小样本量应
13、确定为不少于5个。3. 0.23在墙体砌筑过程中，砌筑砂浆初凝后，当砌块磕碰或需要移动时，应先将砂浆清除后再铺贴。4. 0.24子项目检验批次的质量验收可按本规范附录A中相应的备案表填写。4砌筑砂浆5. 0.1水泥的使用应符合下列要求：5.1 泥进场时，应检查其品种、等级、包装或散装仓号、交货日期，并重新检查其强度和稳定性。其质量必须符合现行国家标准普通硅酸盐水泥GB175o相关条款。2、在使用过程中对水泥质量有疑问或水泥出厂已超过三个月（快硬硅酸盐水泥超过一个月）时，应重新检测并使用根据复查结果。3、不同种类的水泥不得混用。抽检数量：水泥按同一厂家、同一品种、同一牌号、同一批号连续进场，袋装
14、水泥不超过20Ot为一批，散装水泥不超过50Ot为一批，每批采样不少于一次。检验方法：查看产品合格证、出厂检验报告和复检报告。5.2 .2砂浆所用砂应为过筛的中砂，并应符合下列要求：1、不得与草根、树叶、树枝、塑料、煤、矿渣等杂物混放。2、砂（加筋砌筑用砂）中泥质含量、泥块含量、石粉含量、云母、轻质、有机质、硫化物、硫酸盐、氯化物含量应符合现行行业标准普通混凝土.JGJ52砂石质量检验方法标准的相关规定。3、人造砂、山砂、特细砂应经检测符合砌筑砂浆的技术要求。5.3 .3用于搅拌水泥混合砂浆的粉煤灰、建筑生石灰、建筑生石灰粉和石灰膏，应当符合下列要求：1、粉煤灰、建筑生石灰、建筑生石灰粉的质量指标应符合现行行业标准粉煤灰在混凝土和砂浆中应用技术规程JGJ28、建筑生石灰JC/T479.建筑生石灰粉剂JC/T480的相关规定；2、建筑生石灰和建筑生石灰粉熟化成石灰膏，熔炼时间分别不小于7d和2d；沉淀池内存放的石灰膏应防止干燥、冻结和污染，严禁使用脱水硬化的石灰膏；建筑生石灰粉和熟石灰粉不得代替石灰膏配制水泥石灰砂浆；3石灰膏用量应按稠度12Omm土计量5mm,现场施工中不同稠度石灰膏的换算系数4.0.3可按表确定。不同浓度石灰膏的换算系数4.0.3一致性（毫米）12011010090
