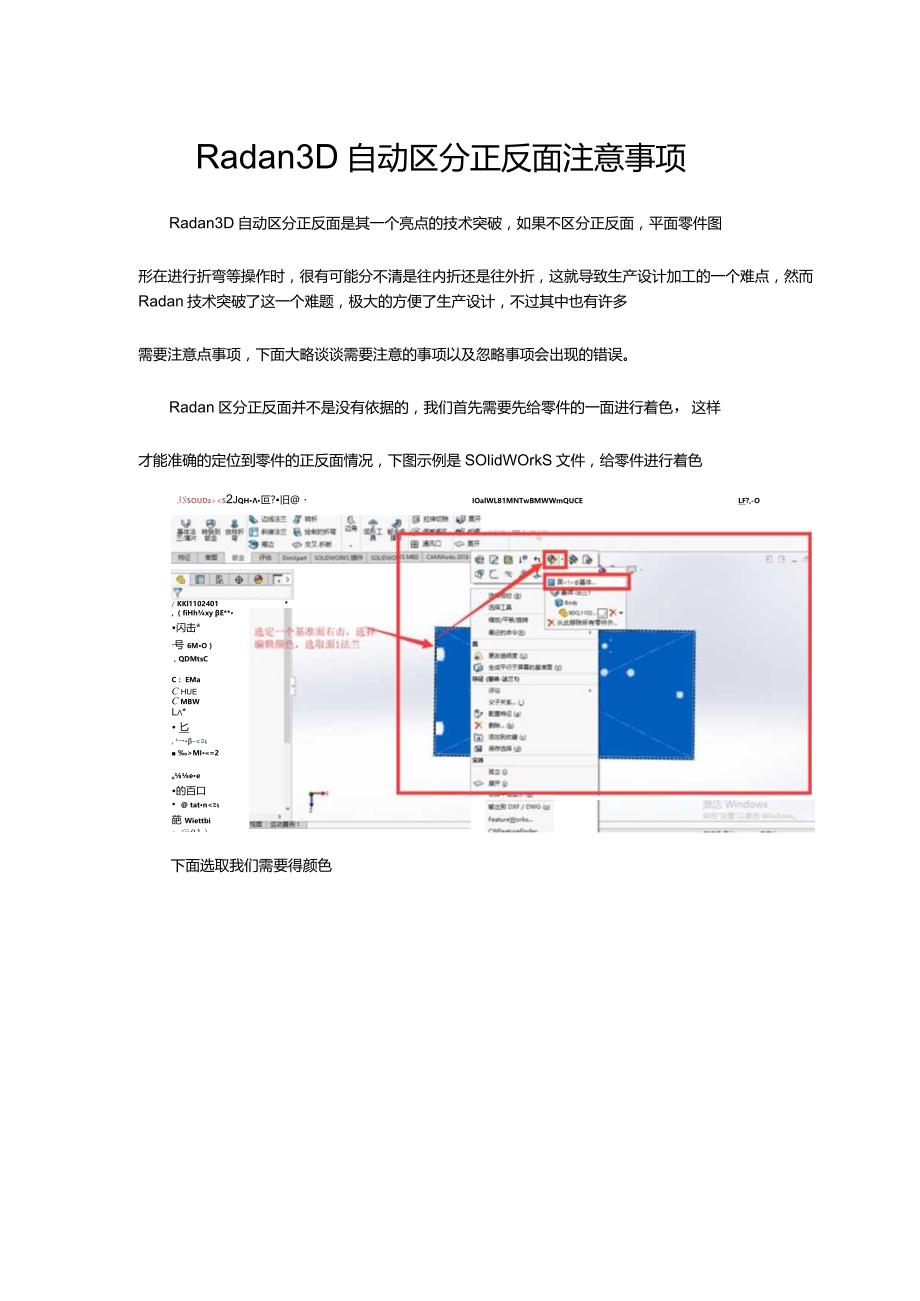

1、Radan3D自动区分正反面注意事项Radan3D自动区分正反面是其一个亮点的技术突破，如果不区分正反面，平面零件图形在进行折弯等操作时，很有可能分不清是往内折还是往外折，这就导致生产设计加工的一个难点，然而Radan技术突破了这一个难题，极大的方便了生产设计，不过其中也有许多需要注意点事项，下面大略谈谈需要注意的事项以及忽略事项会出现的错误。Radan区分正反面并不是没有依据的，我们首先需要先给零件的一面进行着色，这样才能准确的定位到零件的正反面情况，下图示例是SOlidWOrkS文件，给零件进行着色3$SOUDzS2jQH叵?旧IOalWL81MNTwBMWWmQUCELF?,-O, （f

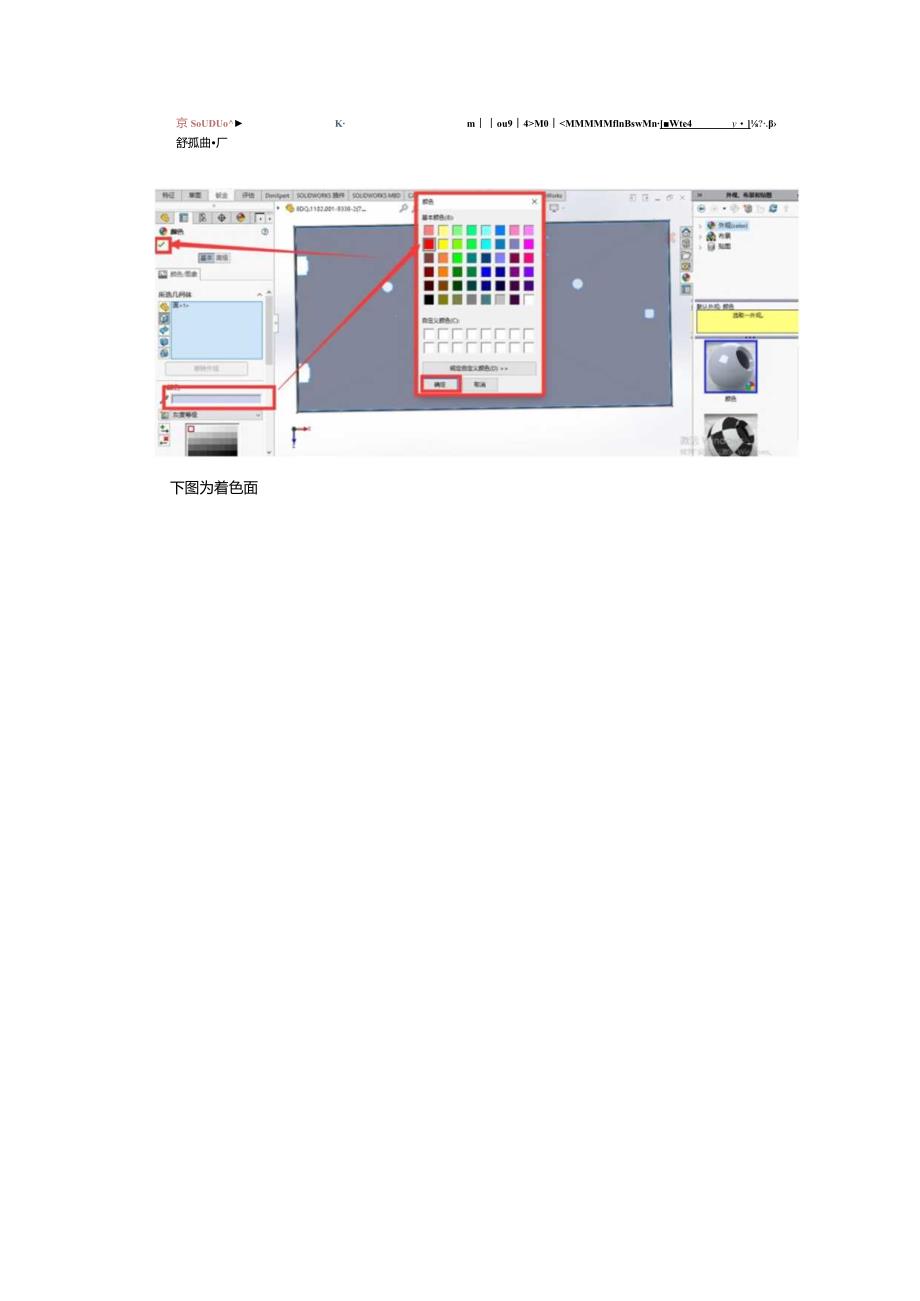

2、iHhxy E*闪击*号 6MO），QDMtsC/ KKl1102401*C： EMaC hueC MBWL* 匕, r-MI=2uee的百口 tatn葩 Wiettbi 03）M0MMMMMflnBswMnWte4y?.舒孤曲厂下图为着色面现在来看着色和不着色做展开的正反面情况。展开之后的平面图形就是我们所着色的基准面，如下图所示下图即为不着色的平面展开图会发现如果不着色，我们就无法规定零件的零件图形展开之后的图形方向，无法判断出零件的正反面，上图即为错误的展开图形，在对后面的生产设计会造成很大的困扰。另外，如果是用第三方软件设计的三维图形，导入到Radan3D中，需要统一材质库（材质名称为
3、英文卜这样才可以准确的读取到三维零件的属性，这也是最近本的属性。BendParametersEditor-9 SECCj, 8 mmAliasesMateridLsBend rtdius：Hem radius：密Materi alhicknes DefaUItSBend relief：Clearance：Neutral axis. ThiCkneS$:0,8 mmOK I Cancel上图即为Radan的材质库和折弯扣除等属性，如果属性不统一的话，导入进来的图形是没有专业的折弯系数的，如下图报错所示，会选择默认的折弯系数。Radan堤不碰到一个问题2ZI喳 图在Ult 展不de 亲用 告曲使 盛替已所以材质库也是需要统一的。如果在使用Radan如果有以上问题，可以参考解决。希望给与读者一些帮助，有什么问题欢迎留言我会在第一时间回复的。
