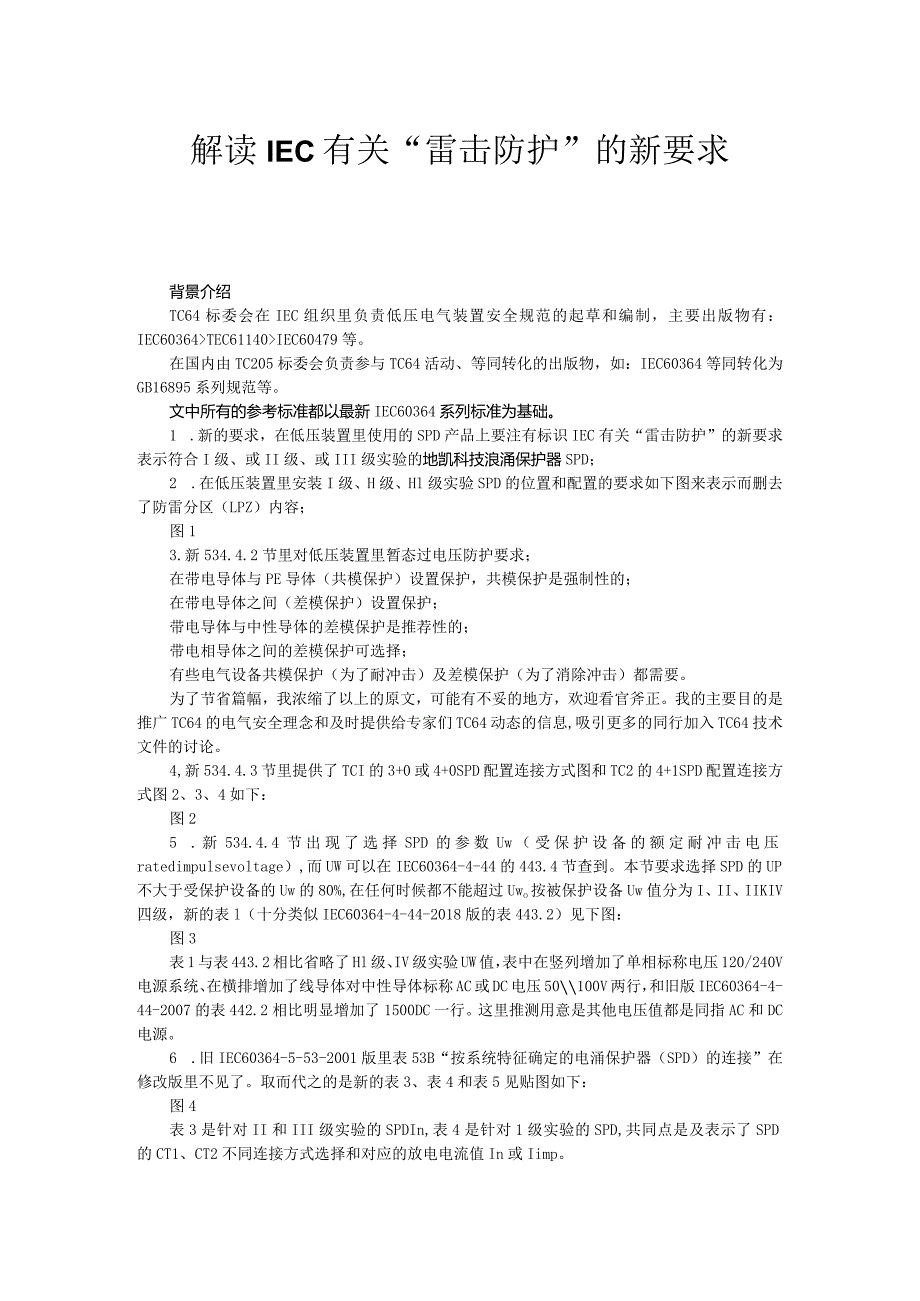

1、解读IEC有关“雷击防护”的新要求背景介绍TC64标委会在IEC组织里负责低压电气装置安全规范的起草和编制，主要出版物有：IEC60364TEC61140IEC60479等。在国内由TC205标委会负责参与TC64活动、等同转化的出版物，如：IEC60364等同转化为GB16895系列规范等。文中所有的参考标准都以最新IEC60364系列标准为基础。1 .新的要求，在低压装置里使用的SPD产品上要注有标识IEC有关“雷击防护”的新要求表示符合I级、或II级、或III级实验的地凯科技浪涌保护器SPD；2 .在低压装置里安装I级、H级、Hl级实验SPD的位置和配置的要求如下图来表示而删去了防雷分区
2、（LPZ）内容；图13.新534.4.2节里对低压装置里暂态过电压防护要求；在带电导体与PE导体（共模保护）设置保护，共模保护是强制性的；在带电导体之间（差模保护）设置保护；带电导体与中性导体的差模保护是推荐性的；带电相导体之间的差模保护可选择；有些电气设备共模保护（为了耐冲击）及差模保护（为了消除冲击）都需要。为了节省篇幅，我浓缩了以上的原文，可能有不妥的地方，欢迎看官斧正。我的主要目的是推广TC64的电气安全理念和及时提供给专家们TC64动态的信息,吸引更多的同行加入TC64技术文件的讨论。4,新534.4.3节里提供了TCI的3+0或4+0SPD配置连接方式图和TC2的4+1SPD配置连
3、接方式图2、3、4如下：图25 .新534.4.4节出现了选择SPD的参数Uw（受保护设备的额定耐冲击电压ratedimpulsevoltage）,而UW可以在IEC60364-4-44的443.4节查到。本节要求选择SPD的UP不大于受保护设备的Uw的80%,在任何时候都不能超过Uwo按被保护设备Uw值分为I、II、IIKIV四级，新的表l（十分类似IEC60364-4-44-2018版的表443.2）见下图：图3表1与表443.2相比省略了Hl级、IV级实验UW值，表中在竖列增加了单相标称电压120/240V电源系统、在横排增加了线导体对中性导体标称AC或DC电压50100V两行，和旧版I

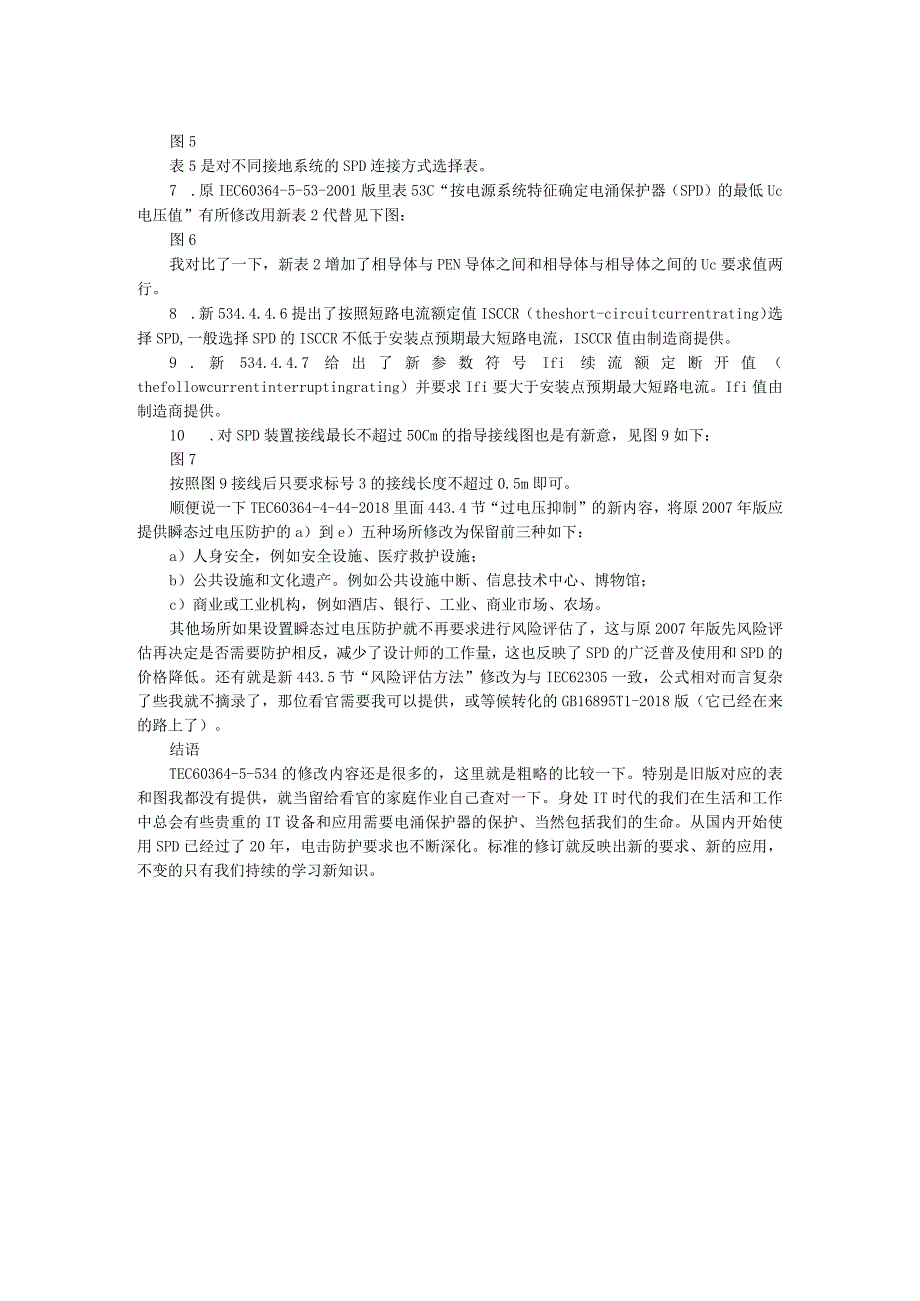

4、EC60364-4-44-2007的表442.2相比明显增加了1500DC一行。这里推测用意是其他电压值都是同指AC和DC电源。6 .旧IEC60364-5-53-2001版里表53B“按系统特征确定的电涌保护器（SPD）的连接”在修改版里不见了。取而代之的是新的表3、表4和表5见贴图如下：图4表3是针对II和III级实验的SPDIn,表4是针对1级实验的SPD,共同点是及表示了SPD的CT1、CT2不同连接方式选择和对应的放电电流值In或Iimp。图5表5是对不同接地系统的SPD连接方式选择表。7 .原IEC60364-5-53-2001版里表53C“按电源系统特征确定电涌保护器（SPD）的
5、最低Uc电压值”有所修改用新表2代替见下图：图6我对比了一下，新表2增加了相导体与PEN导体之间和相导体与相导体之间的Uc要求值两行。8 .新534.4.4.6提出了按照短路电流额定值ISCCR（theshort-circuitcurrentrating）选择SPD,一般选择SPD的ISCCR不低于安装点预期最大短路电流，ISCCR值由制造商提供。9 .新534.4.4.7给出了新参数符号Ifi续流额定断开值（thefollowcurrentinterruptingrating）并要求Ifi要大于安装点预期最大短路电流。Ifi值由制造商提供。10 .对SPD装置接线最长不超过50Cm的指导接线
6、图也是有新意，见图9如下：图7按照图9接线后只要求标号3的接线长度不超过0.5m即可。顺便说一下TEC60364-4-44-2018里面443.4节“过电压抑制”的新内容，将原2007年版应提供瞬态过电压防护的a）到e）五种场所修改为保留前三种如下：a）人身安全，例如安全设施、医疗救护设施；b）公共设施和文化遗产。例如公共设施中断、信息技术中心、博物馆；c）商业或工业机构，例如酒店、银行、工业、商业市场、农场。其他场所如果设置瞬态过电压防护就不再要求进行风险评估了，这与原2007年版先风险评估再决定是否需要防护相反，减少了设计师的工作量，这也反映了SPD的广泛普及使用和SPD的价格降低。还有就是新443.5节“风险评估方法”修改为与IEC62305一致，公式相对而言复杂了些我就不摘录了，那位看官需要我可以提供，或等候转化的GB16895T1-2018版（它已经在来的路上了）。结语TEC60364-5-534的修改内容还是很多的，这里就是粗略的比较一下。特别是旧版对应的表和图我都没有提供，就当留给看官的家庭作业自己查对一下。身处IT时代的我们在生活和工作中总会有些贵重的IT设备和应用需要电涌保护器的保护、当然包括我们的生命。从国内开始使用SPD已经过了20年，电击防护要求也不断深化。标准的修订就反映出新的要求、新的应用，不变的只有我们持续的学习新知识。
